Falcon X-Series Functions X101 X581 Square Corner 1in Latch for Metal Doors Template 108123

Open the original PDF document

View PDF

FALCON <sub>®</sub>

X-Series

Door Type:Metal, Flat or BeveledDoor Thickness:1¾" (44mm) - 2" (51mm)Faceplate:Square Corner, 1" (25mm) wide

Backsets: FX103-C, 2%" (60mm) | FX103-D, 2%" (70mm) | FX103-F, 5" (127mm)

For metal door installations, suitable reinforcement is required to support latch in center of door and to prevent lateral movement

Dimensions shown in parentheses () are in millimeters.

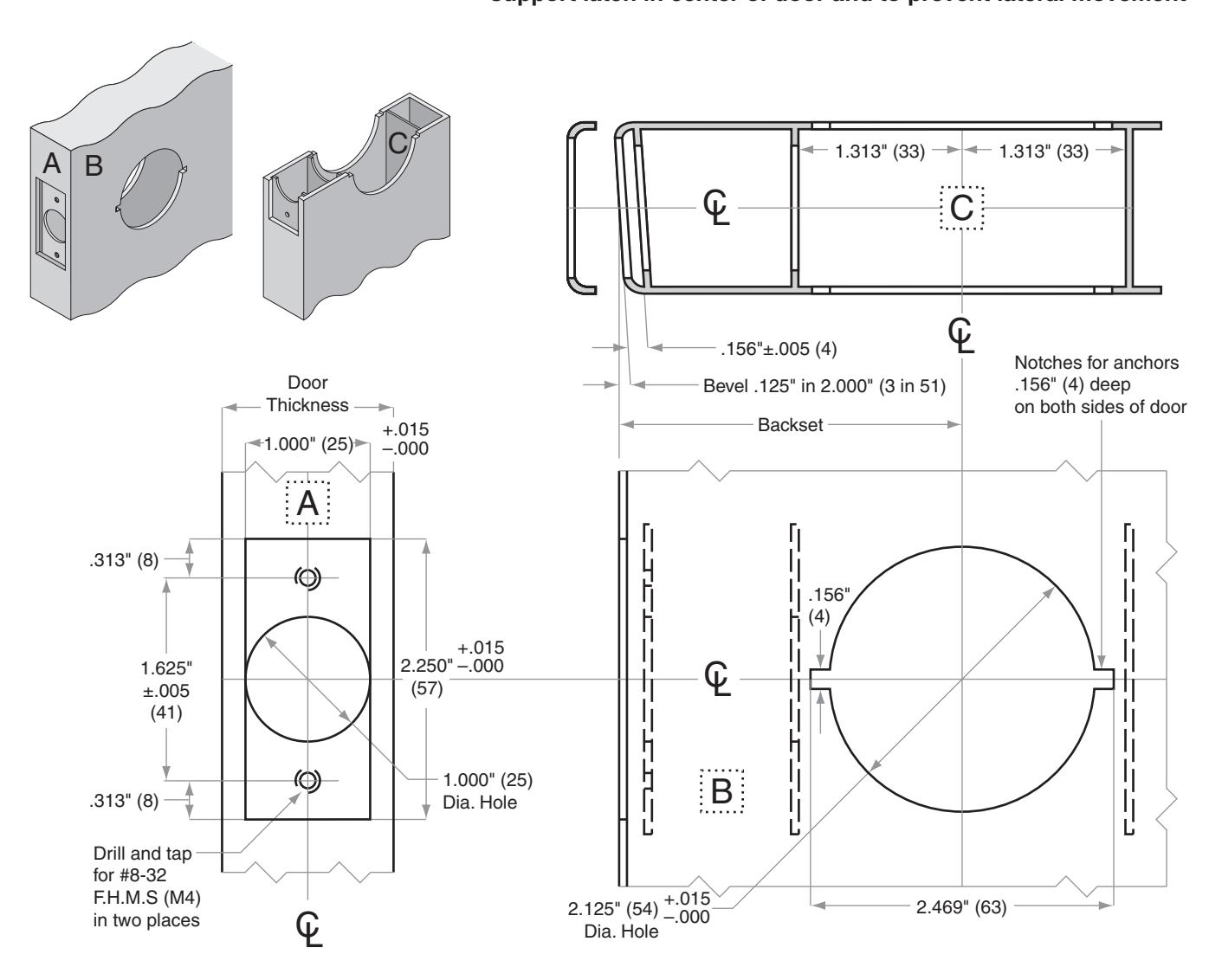

Door preparation template
