FALCON ®

X-Series

X101-X581

ALLEGION

Door Type: Wood or Composite, Flat or Beveled

Door Thickness: 13/4" (44mm) – 2" (51mm)

Faceplate: Round Corner, %16" (14mm) Radius, 11/8" (25mm) wide

Backsets: FX104-C, 2%" (60mm) | FX104-D, 2%" (70mm) | FX104-F, 5" (127mm)

Dimensions shown in parentheses () are in millimeters.

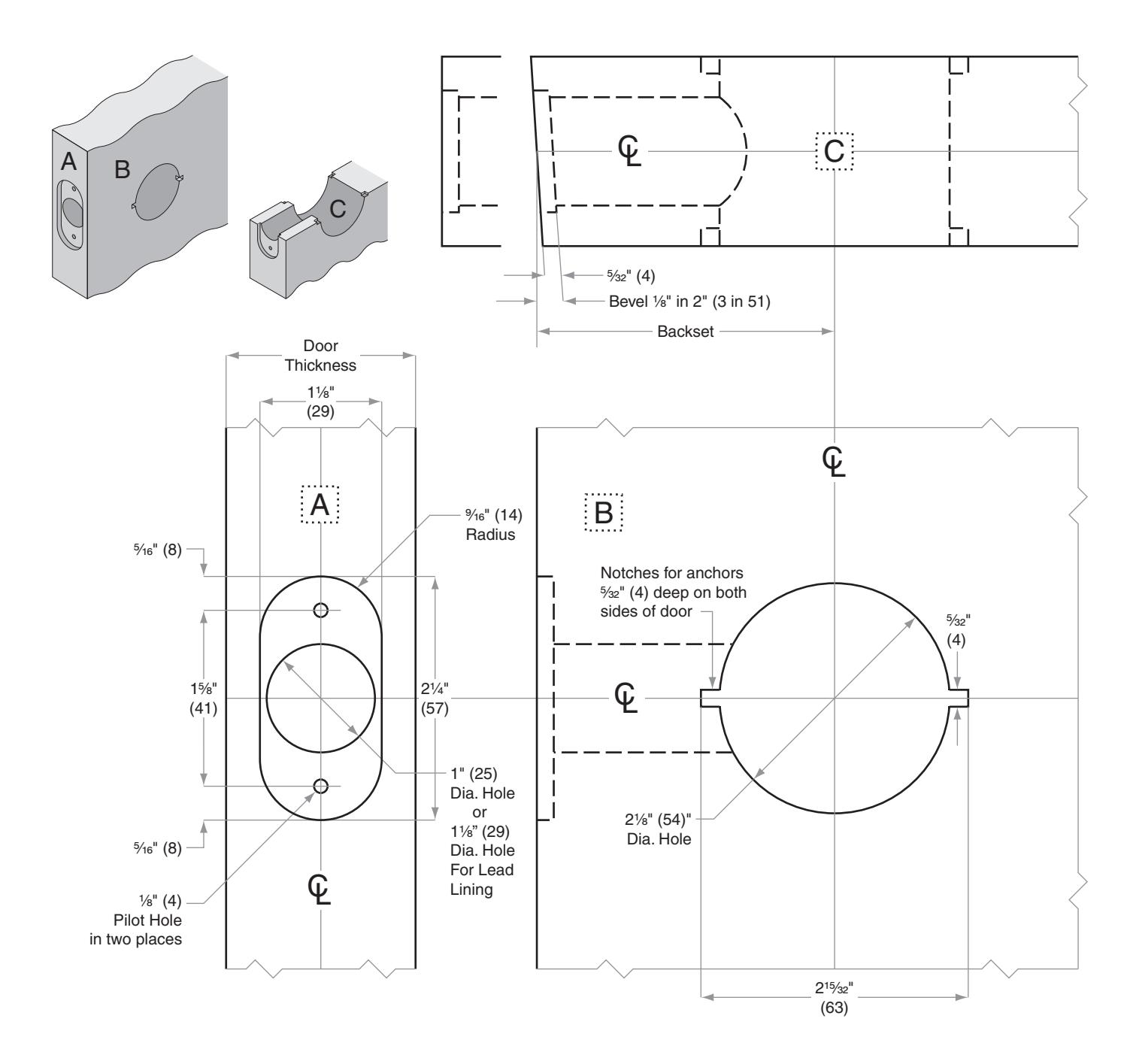

Door preparation template

FX104
