Q513-050

W-Series with Knobs

Installation Instructions Instrucciones de instalación Notice d'installation

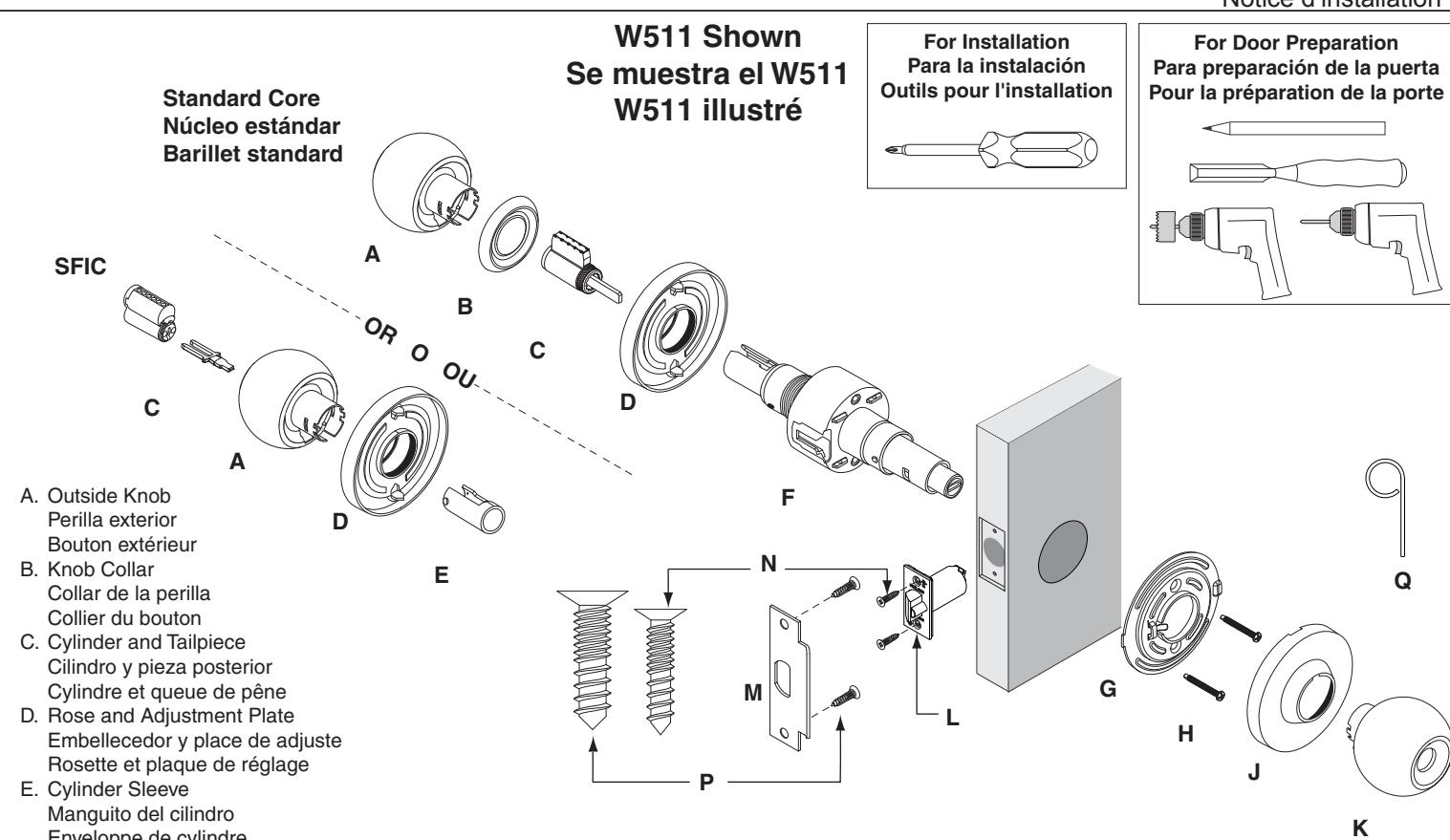

• F. Chassis Chasis
• Logement G. Inside Mounting Plate Placa de montaje interior Plaque de montage intérieur

Enveloppe de cylindre

• H. Mounting Screws (2) Tornillos de montaje (2) Vis de montage (2)
• J. Inside Rose Embellecedor interior Rosette intérieur
• K. Inside Knob Perilla interior Bouton intérieur
  • L. Latch Pestillo Verrou
• M. Strike Placa hembra Gâche
• N. Latch Screws (2) Tornillos del pestillo (2) Vis du verrou (2)
• P. Strike Screws (2) Tornillos de la placa hembra (2) Vis de la gâche (2)
• Q. Pin Wrench Llave para pasador Clé à ergot

Instalación de la cerradura Install Lock Installer le verrou

1 2 Use Template to Check Door Holes

Note: If door holes do not match template, see DOOR PREP section.

Utilice la plantilla para verificar los agujeros de la puerta

Nota: Si los agujeros de la puerta no coinciden con la plantilla, consulte la sección PREP DE LA PUERTA.

Utiliser le gabarit pour vérifier les trous de porte

Remarque: Si les trous de porte ne correspondent pas au gabarit, voir la section PRÉPARATION DE LA PORTE.

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

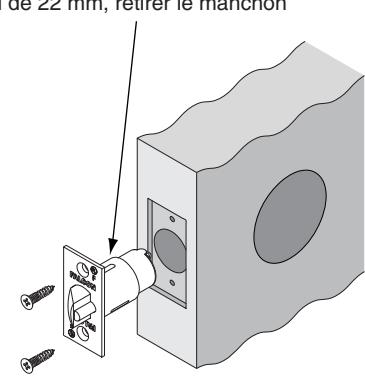

Install Latch Instale el pestillo Installer le verrou

For ⁷⁄₈ " (22 mm) hole, remove sleeve Para un agujero de 22 mm, retire el manguito Trou de 22 mm, retirer le manchon

Actual Size Tamaño real Taille réelle

3 If Needed, Adjust Rose

Chassis is factory set for 1³₄" (44 mm) door

De ser necesario, ajuste el embellecedor

El chasis está fijado en fábrica para una puerta de 44 mm

Au besoin, régler la rosette

Le châssis est réglé en usine pour une porte de 44 mm

For 1³⁄₈" (35 mm) thick door Para una puerta de 35 mm de espesor Pour une porte de 35 mm d'épaisseur

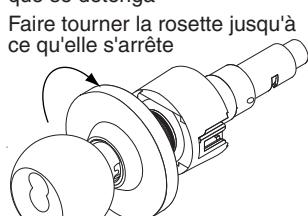

Rotate rose until it stops Girar el embellecedor hasta que se detenga a b

Nine 360° rotations Nueve giros de 360º Neuf rotations de 360°

OR O OU For 1³⁄₄" (44 mm) thick door

Para una puerta de 44 mm de espesor Pour une porte de 44 mm d'épaisseur

Rotate rose until it stops Girar el embellecedor hasta que se detenga a b

Nine 360° rotations Nueve giros de 360º Neuf rotations de 360°

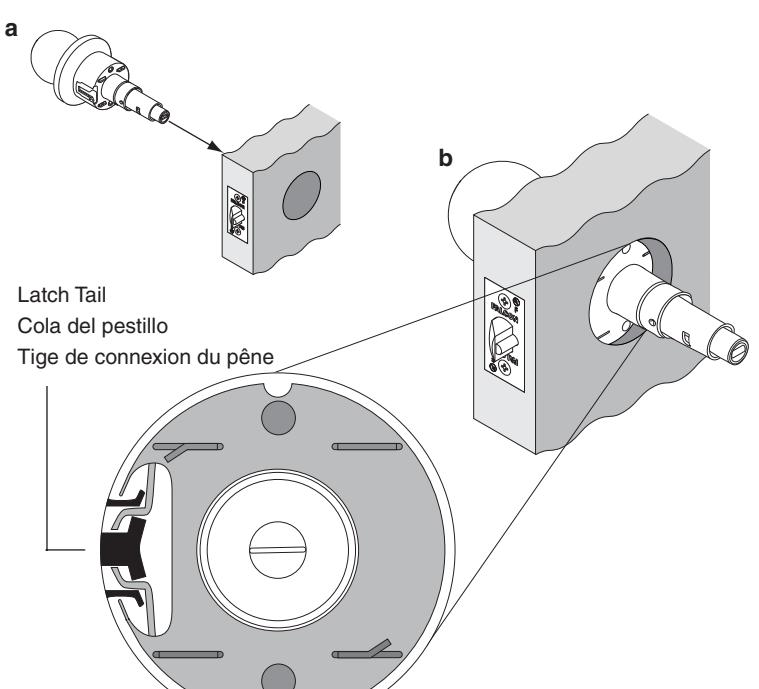

4 Install Outside Chassis Assembly Instale el conjunto del chasis exterior Installer le châssis extérieur

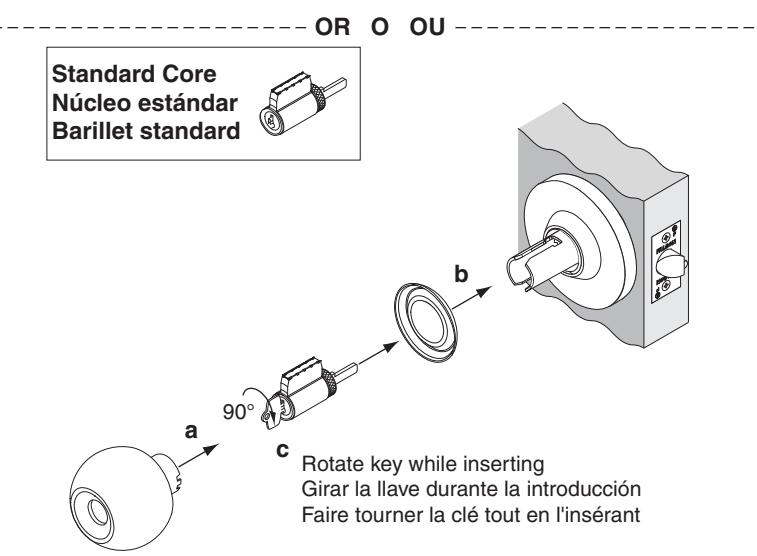

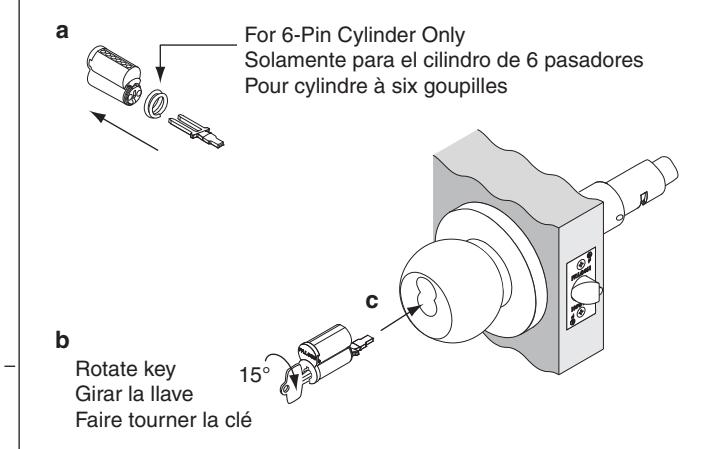

If Needed, Install Cylinder De ser necesario, instale el cilindro Au besoin, installer le cylindre

5

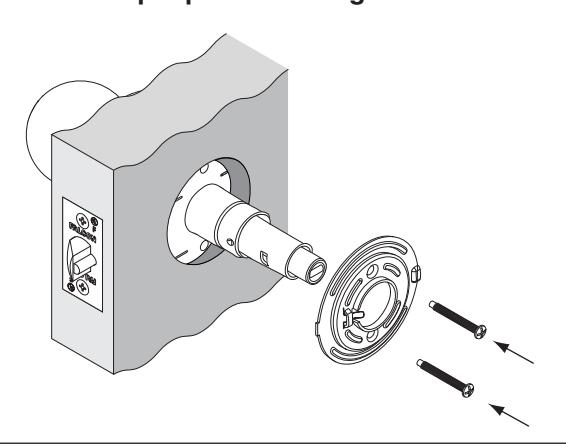

6 Install Inside Mounting Plate Instale la placa de montaje interior Installer la plaque de montage intérieur

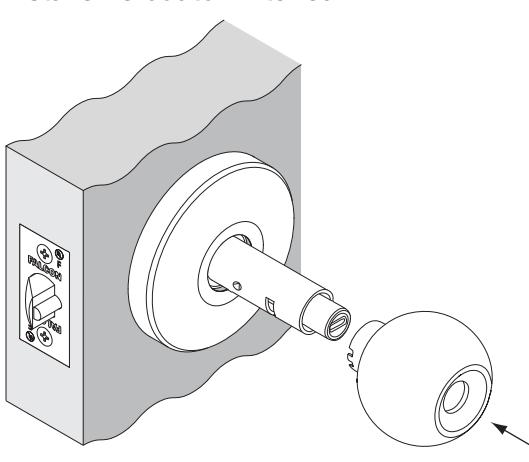

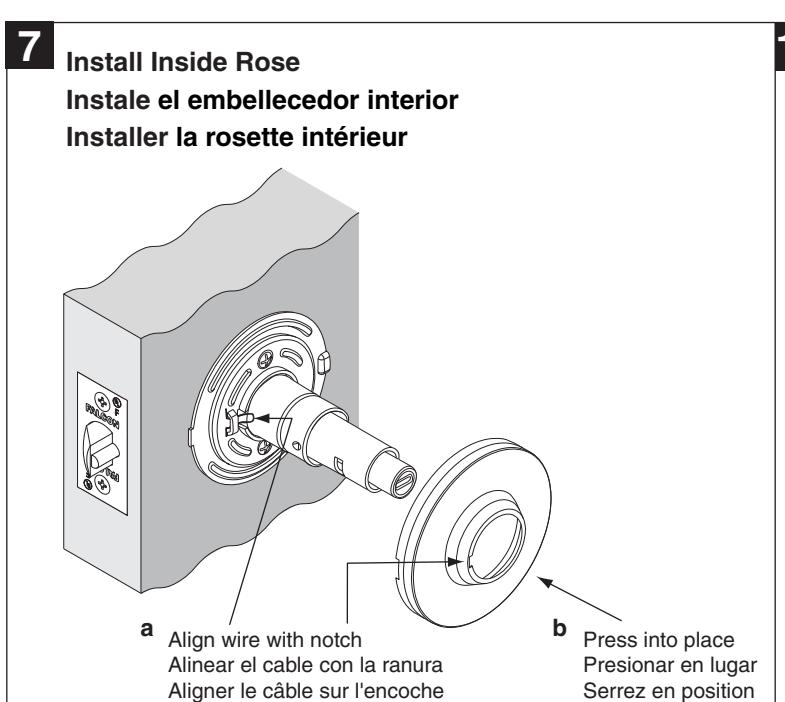

8 Install Inside Knob Instale la perilla interior Installer le bouton intérieur

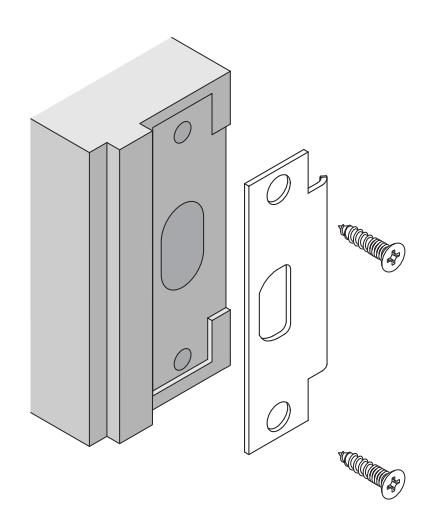

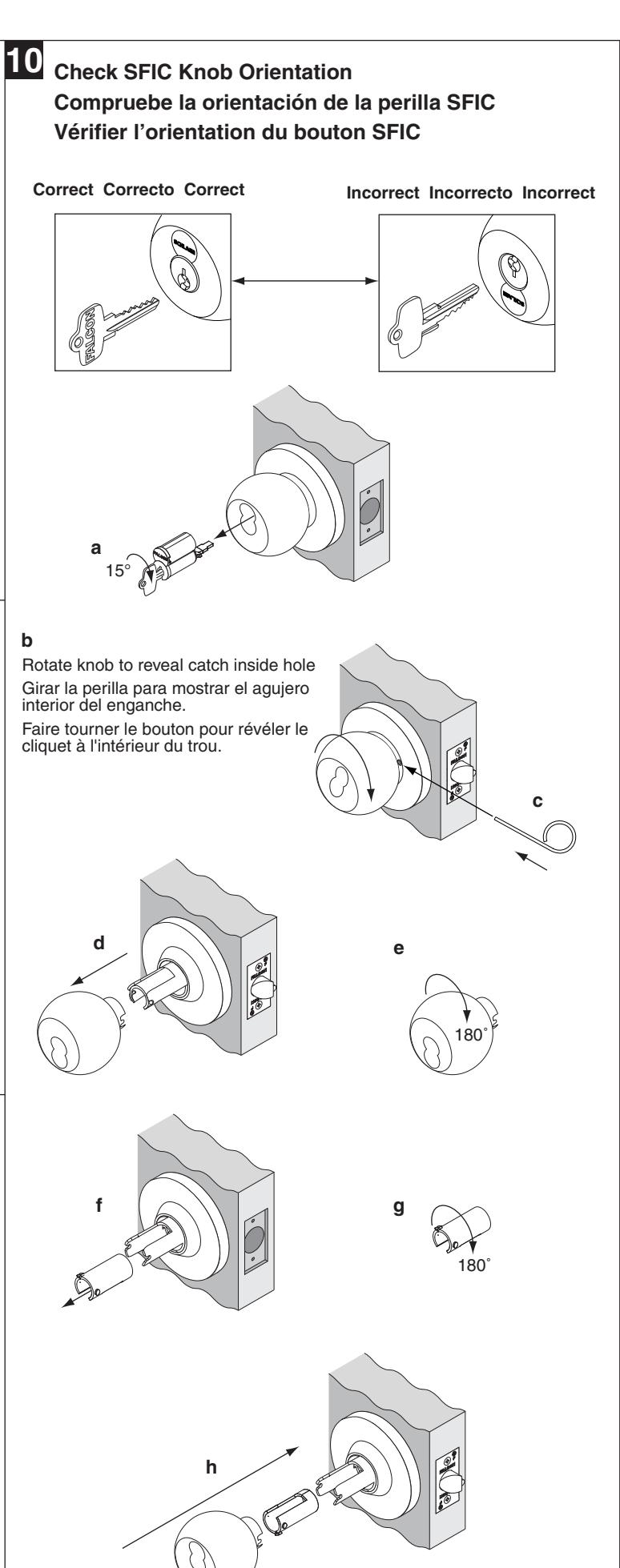

Install Strike Instale la placa hembra Installer la gâche

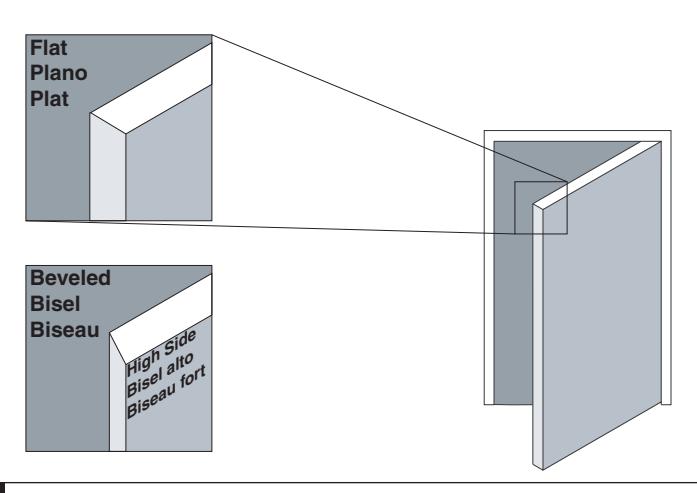

Determine Bevel Determine el bisel Définir le biseau

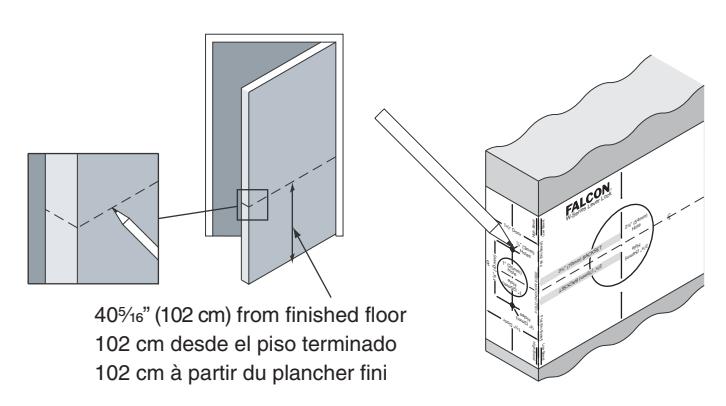

Mark Centerline and Drill Points Marque la línea central y los puntos de perforación Marquer la ligne centrale et les points de perçage

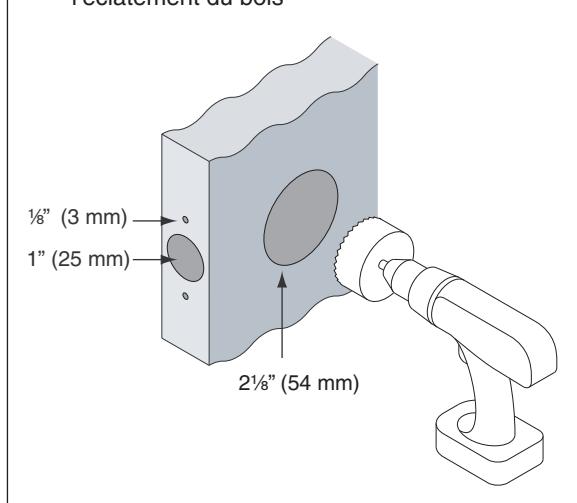

C Drill Holes

NOTE: Drill from both sides to avoid splintering wood

Taladre los agujeros

NOTA: Taladre desde ambos lados para evitar la formación de astillas

ue asilias

Percer les trous

REMARQUE: Percer à partir des deux côtés pour éviter l'éclatement du bois

Mortise Cutout for Latch Muesca para el pestillo Mortaiser la gâche

Mark Faceplate Marque la placa delantera Marquer la têtière

4 mm de profundidad 4 mm de profondeur

Printed in U.S.A.

Q513-050 Rev. 01/14-b

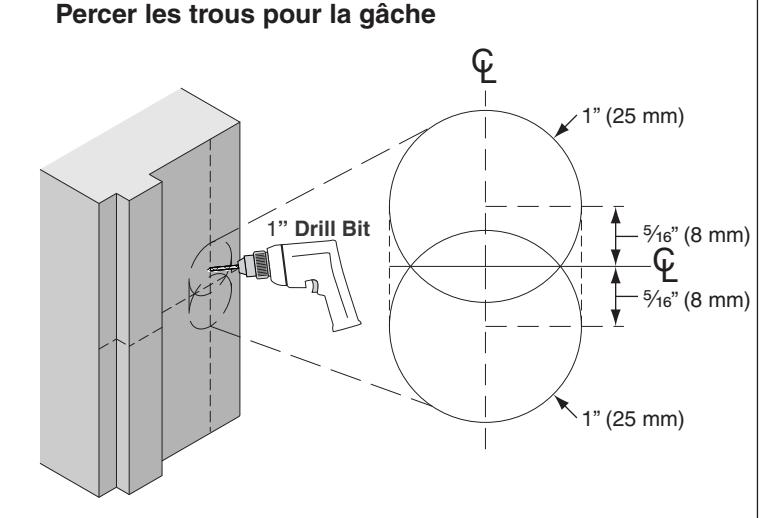

Drill Holes for Strike Taladre los agujeros para la placa hembra

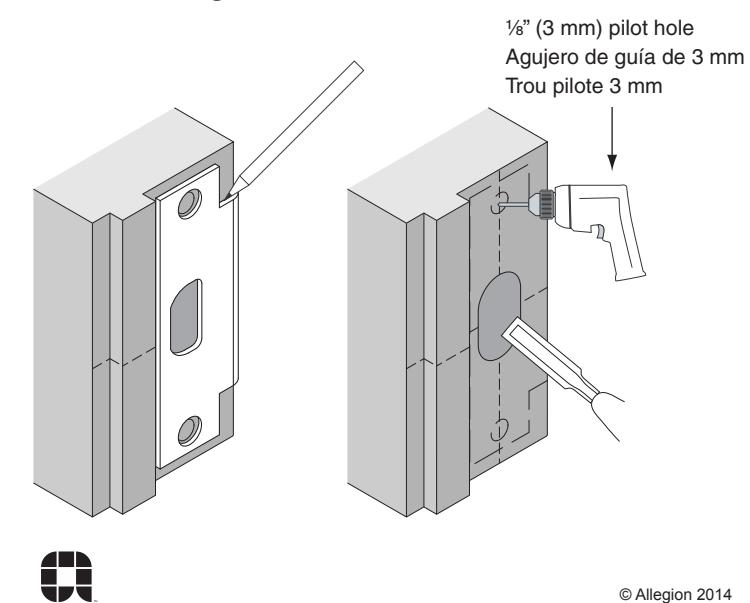

Mortise for Strike Muesca para la placa hembra Mortaiser la gâche

ALLEGION

Additional Notes:
1. None

Revision History						Revision Description:
Α	В	С	D	E	F	B > Revised artwork	B > Revised artwork
5774						1
Material White Paper						Edited By	Approved By	EC Number	Release Date
						D. Spence	M. Sasso	043034	01-01-14

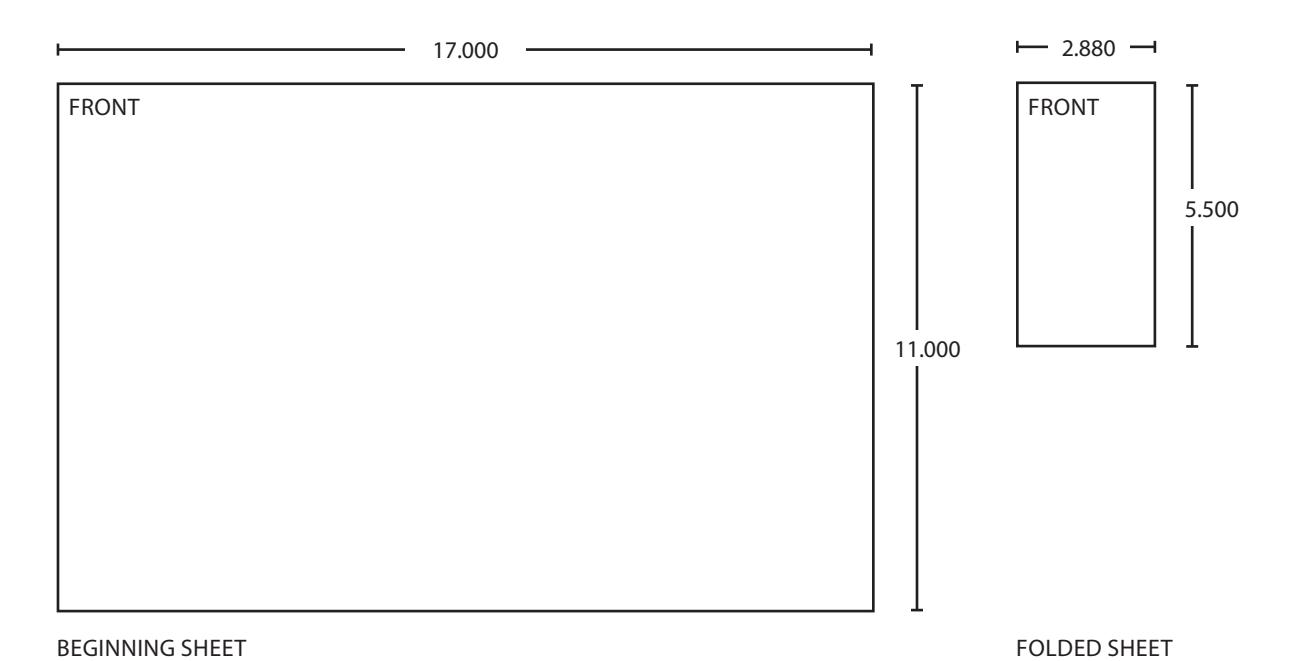

Notes 1. printed two sides 2. printed black 3. tolerance ± .13 4. printed in country may vary 5. drawings not to scale						Title SHEET, INSTRUCTION FALCON W-SERIES WITH KNOBS
