Falcon W-Series W12 Lever & Knob Installation Instructions – ENG_SPA_FRE 108469

Open the original PDF document

W-Series W12 Lever

Instrucciones de instalación

Installation Instructions

Notice d'installation

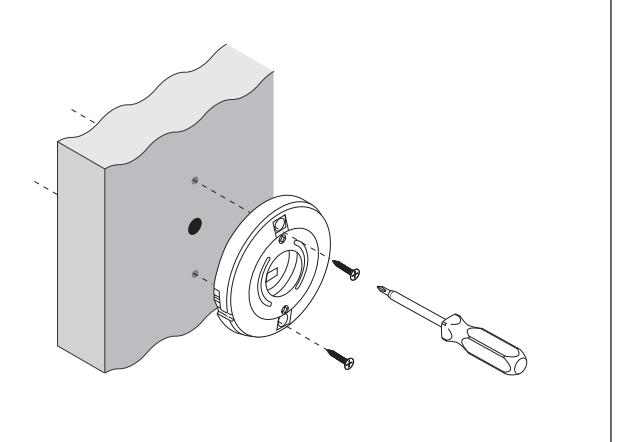

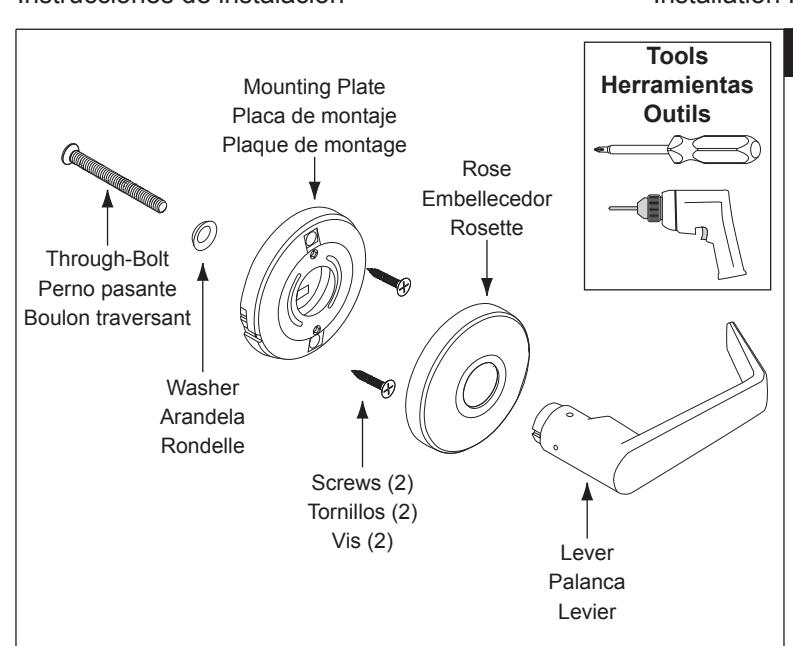

Install Mounting Plate Instalación de la placa de montaje Installer la plaque de montage

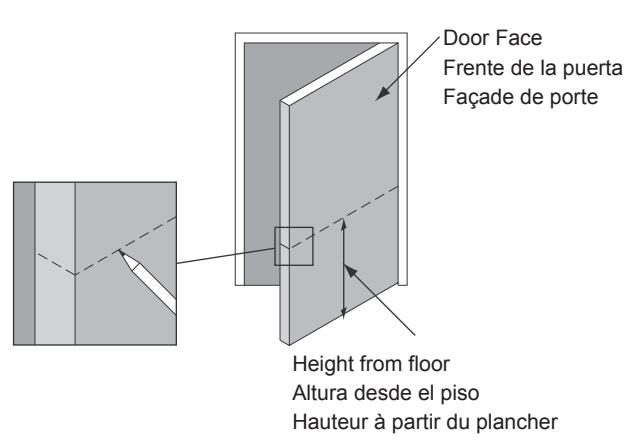

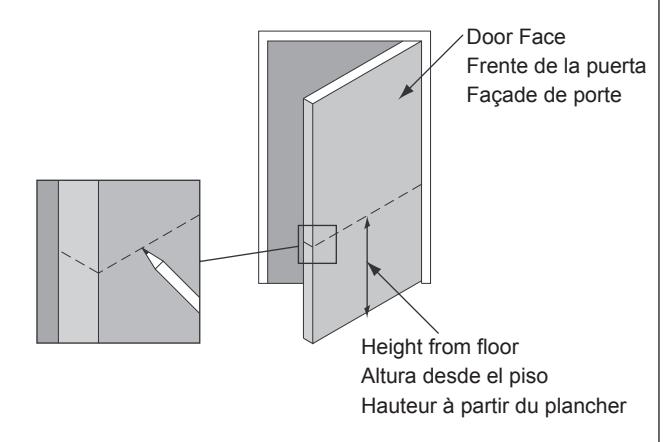

Mark Lock Centerline on Door Face Marcado de la línea central de cierre en el frente de la puerta

Marquer la ligne centrale sur la façade de la porte

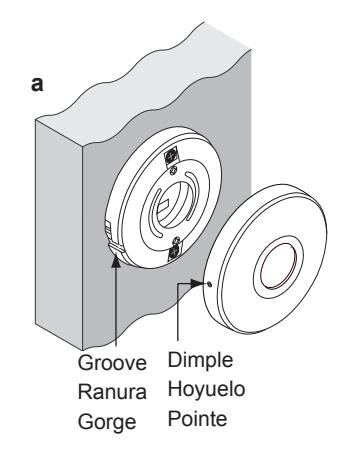

Install Rose Instalación del embellecedor Installer la rosette

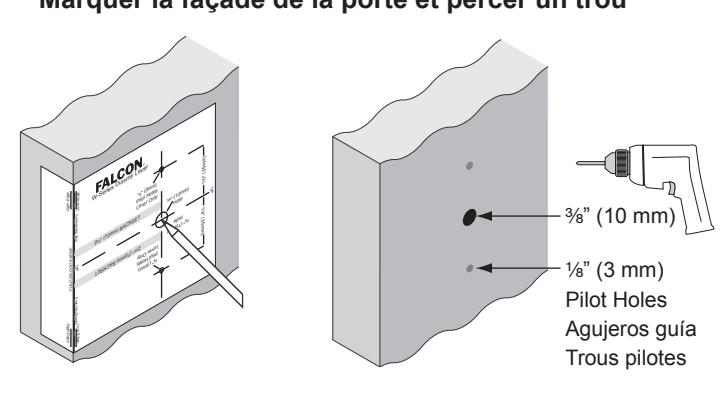

Mark Door Face and Drill Holes Marcado del frente de la puerta y perforación de los orificios Marquer la façade de la porte et percer un trou

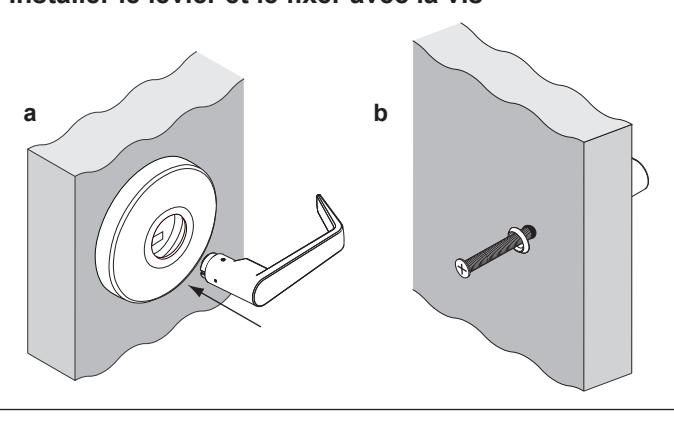

Install Lever and Secure with Screw Instalación y ajuste de la palanca utilizando los tornillos

Installer le levier et le fixer avec la vis

FALCON ®

Instrucciones de instalación

Installation Instructions

Notice d'installation

Installer le Bouton

Mark Lock Centerline on Door Face Marcado de la línea central de cierre en el frente de la puerta

Marquer la ligne centrale sur la façade de la porte

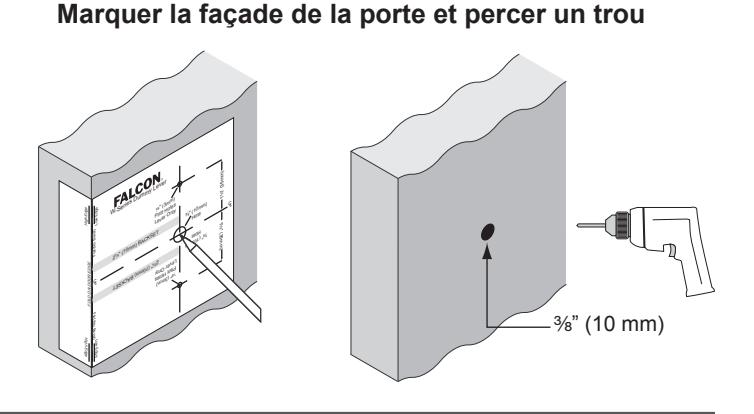

Mark Door Face and Drill Hole Marcado del frente de la puerta y perforación de los orificios

Customer Service Servicio al cliente Service à la clientèle 1-877-671-7011 www.allegion.com/us

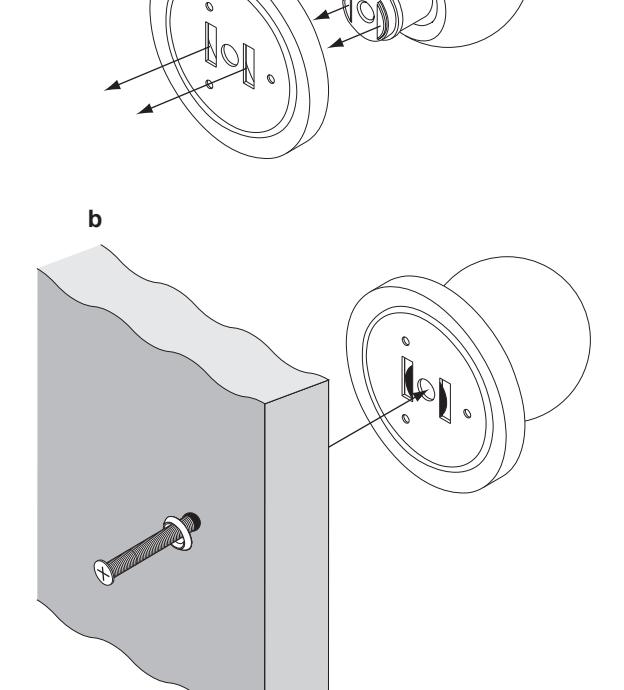

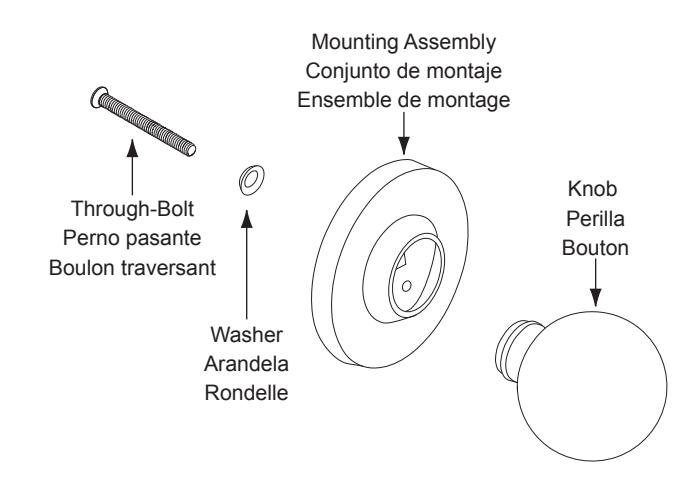

Install Mounting Assembly and Knob Instalación del conjunto de montaje y la perilla Installer l'ensemble de montage et le bouton
