View PDFFALCON ®
T101-T581
T-Series Discontinued latch - for reference only
Door Type: Wood or Composite, Flat or Beveled Door Thickness: 13/4" (44mm) – 21/8" (54mm)
Faceplate: Round Corner, %16" (14mm) Radius, 116" (25mm) wide
Backsets: FT104-C, 2%" (60mm) | FT104-D, 2%" (70mm) | FT104-F, 5" (127mm)
Dimensions shown in parentheses () are in millimeters.

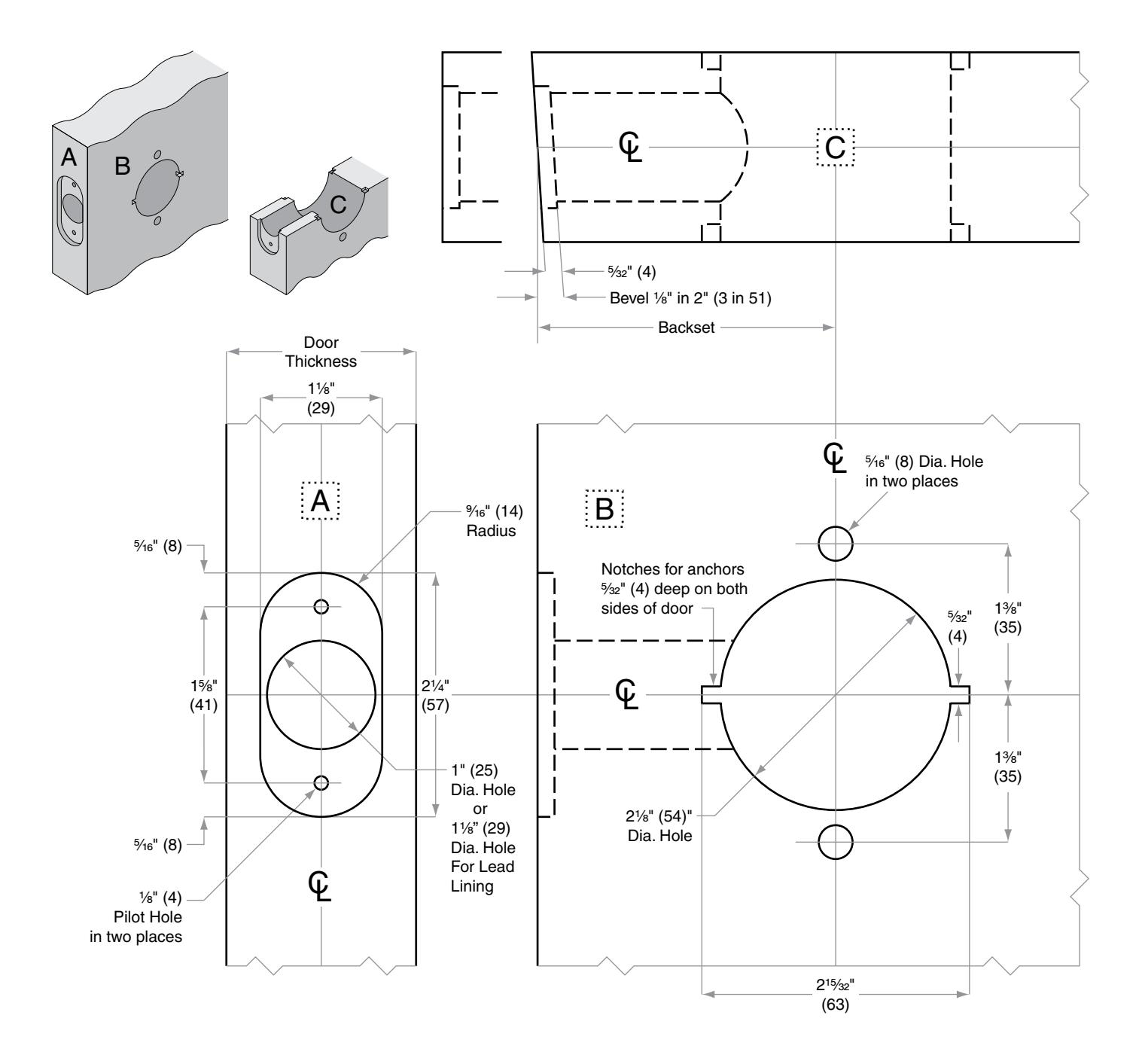

Door preparation template
FT104
