Falcon System Components M490DEP 2 with Pair RX Panics Riser and Wiring Diagram 109500
Open the original PDF document

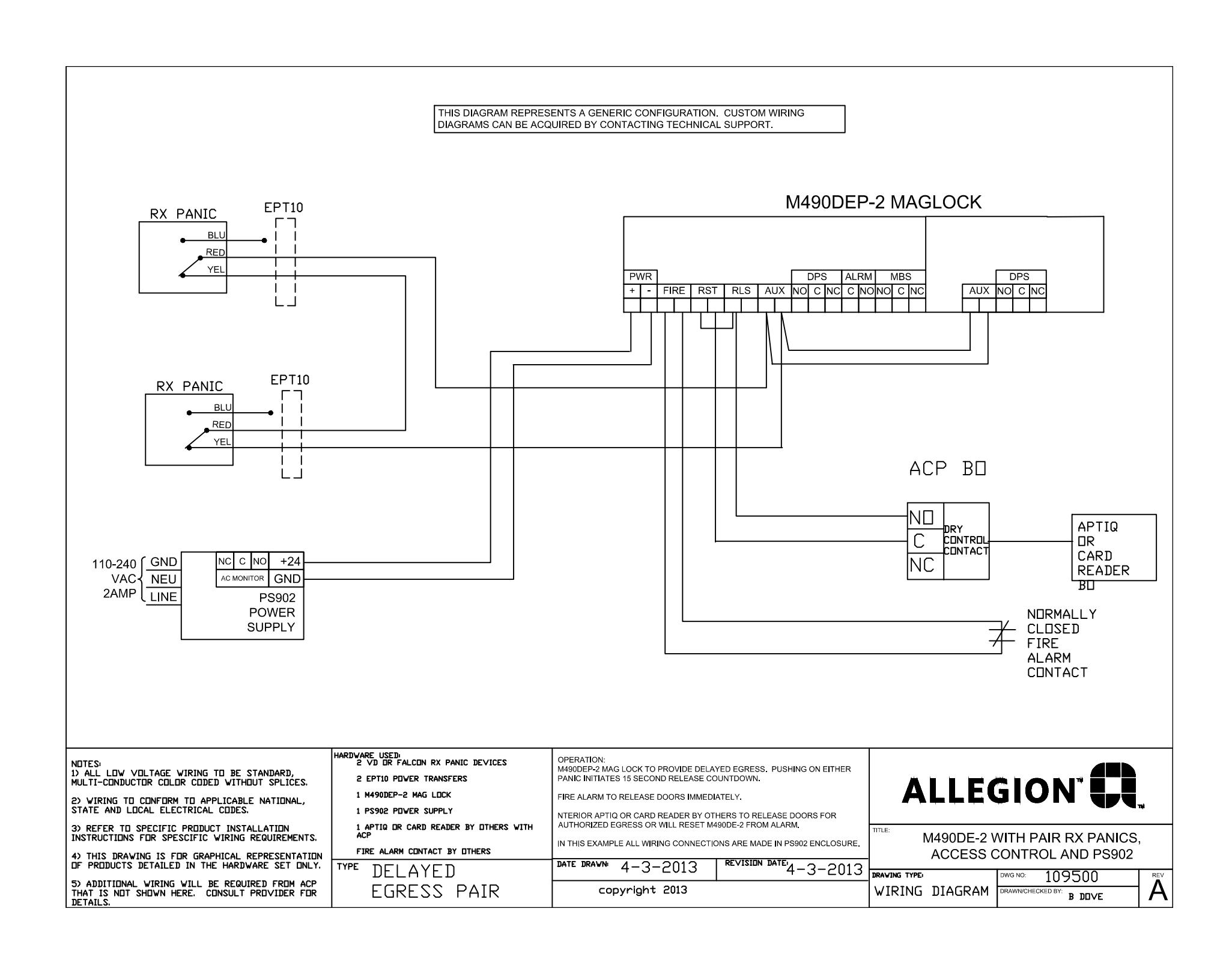

View PDFTHIS DIAGRAM REPRESENTS A GENERIC CONFIGURATION. CUSTOM WIRING DIAGRAMS CAN BE ACQUIRED BY CONTACTING TECHNICAL SUPPORT.
NOTE: **ADDITIONAL WIRING IS REQUIRED. SEE MANUFACTURER INSTALLATION INSTRUCTION
NOTES: 1) ALL LOW VOLTAGE WIRING TO BE STANDARD, MULTI-CONDUCTOR COLOR CODED WITHOUT SPLICES.
2) WIRING TO CONFORM TO APPLICABLE NATIONAL, STATE AND LOCAL ELECTRICAL CODES.
3) REFER TO SPECIFIC PRODUCT INSTALLATION INSTRUCTIONS FOR SPESCIFIC WIRING REQUIREMENTS.
4) THIS DRAWING IS FOR GRAPHICAL REPRESENTATION OF PRODUCTS DETAILED IN THE HARDWARE SET ONLY.
5) ADDITIONAL WIRING WILL BE REQUIRED FROM ACP THAT IS NOT SHOWN HERE. CONSULT PROVIDER FOR DETAILS.
HARDWARE USED: 2 VD OR FALCON RX PANIC DEVICES
2 EPT10 POWER TRANSFERS
1 M490DEP-2 MAG LOCK
1 PS902 POWER SUPPLY
1 APTIQ OR CARD READER BY OTHERS WITH ACP
FIRE ALARM CONTACT BY OTHERS
PE DELAYED EGRESS PAIR
OPERATION: M490DEP-2 MAG LOCK TO PROVIDE DELAYED EGRESS. PUSHING ON EITHER PANIC INITIATES 15 SECOND RELEASE COUNTDOWN.
FIRE ALARM TO RELEASE DOORS IMMEDIATELY.
NTERIOR APTIQ OR CARD READER BY OTHERS TO RELEASE DOORS FOR AUTHORIZED EGRESS OR WILL RESET M490DEP-2 FROM ALARM.
IN THIS EXAMPLE ALL WIRING CONNECTIONS ARE MADE IN PS902 ENCLOSURE.
DATE DRAWN 4-3-2013 | REVISION DATE: 4-3-2013
copyright 2013
ALLEGION"

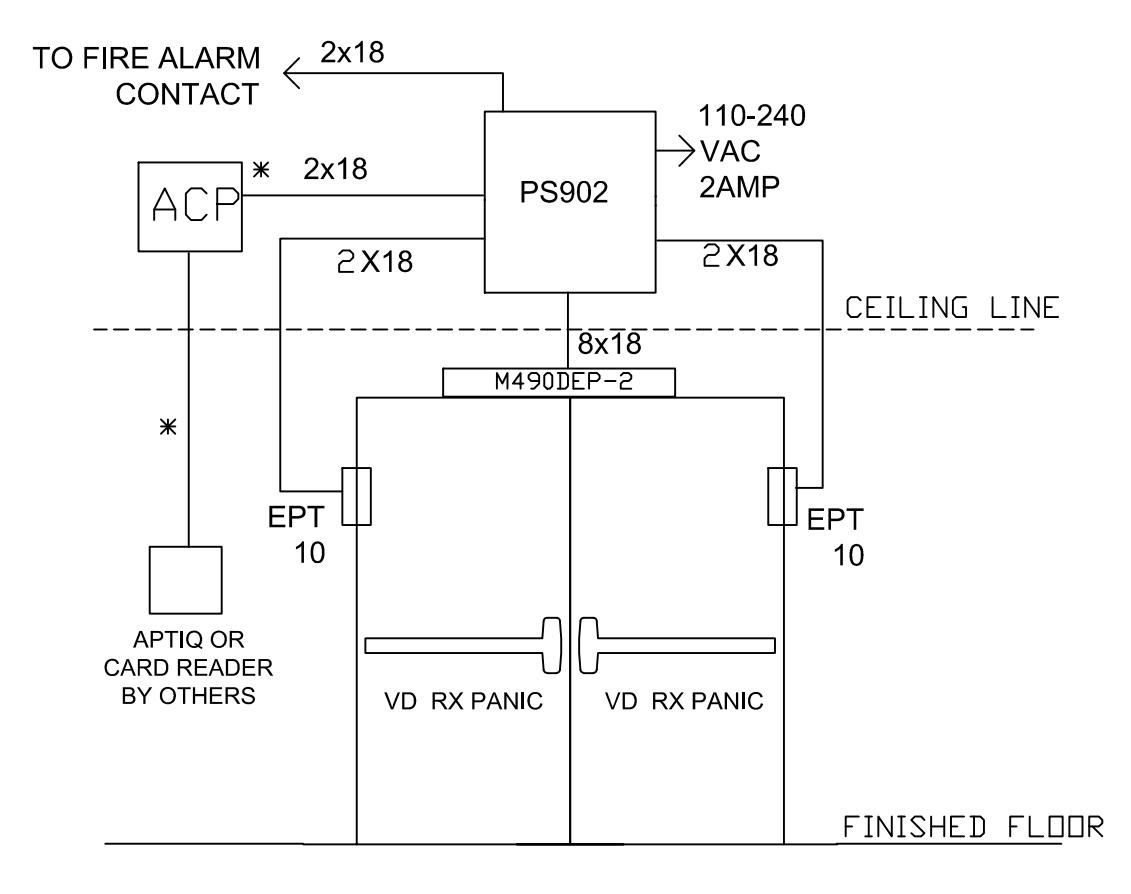

M490DEP-2 WITH PAIR RX PANICS, ACCESS CONTROL AND PS902
DRAVING TYPE: RISER DIAGRAM
109500 ECKED BY: B DOVE
