Falcon NL-OP, 24-R, 24-V, Cylinder Installation Instructions – English, French, Spanish 107456

NL-OP 24-R/24-V

FALCON ®

640085-00

Cylinder Installation Instalación del Cilindro Installation du Cylindre

Installation Instructions Instrucciones de Instalación Notice d'installation

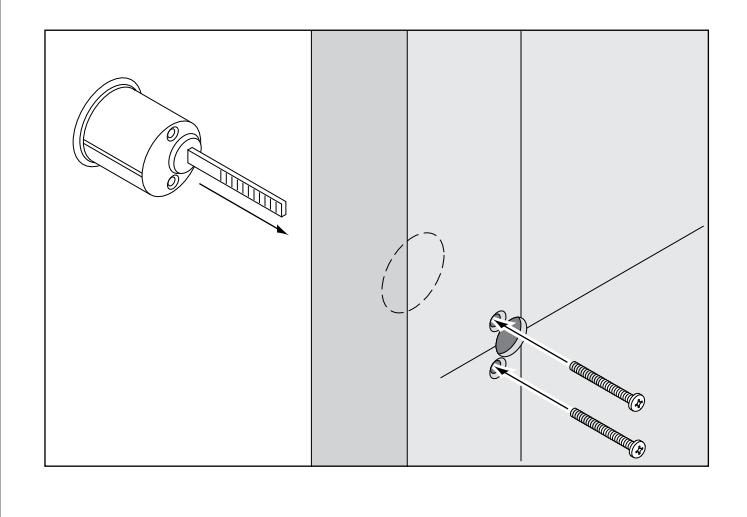

Prepare Door for Cylinder (LHR Shown) Prepare la puerta para la instalación del cilindro (se muestra LHR) Préparez le porte en vue d'y insérer le cylindre (porte gauche montrée) Device Device Mecanismo $\backslash Psi$ Mecanismo Appareil Appareil ⁷/₃₂" (6 mm) 5/16" (8mm) countersink ½" (13 mm) -Device Mecanismo Appareil - ½" (13 mm) 3/8" (22 mm) 5%" (16 mm) 13/16" (21 mm) 13/16" (30 mm) ¹³/₃₂" (10 mm) 1/4" (6 mm) Trim Side of Door Exit Device Side of Door Lado de Guarnición Lado de Dispositivo de Salida Côté de la Chant Côté de Appareil de Sortie

2

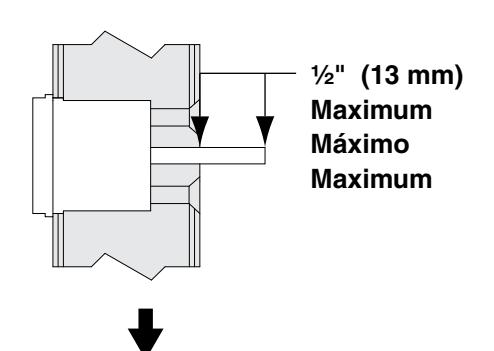

If Necessary, Cut Tailpiece Si es necesario, corte la parte posterior Au besoin, coupez le chevron en porte-à-faux

Go to Device Instructions Ir a Instrucciones del mecanismo Consultez les instructions du dispositif
