P517-272
Falcon K

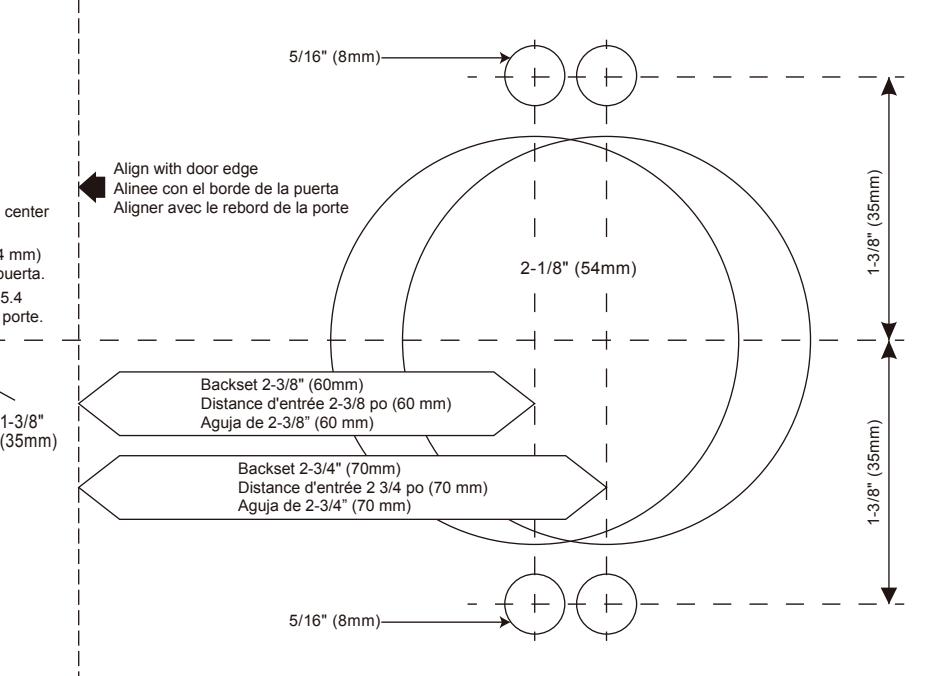

Drill 1" (25.4 mm) hole at the center of door edge.
Perfore un orificio de 1" (25.4 mm) en el centro del borde de la puerta.
Percez un trou d'un (1) po (25.4 mm) au centre du bord de la porte.
2-1/4" 1-3/8"
Drawing is not to scale!
© Allegion 2015 Printed in Taiwan P517-272 Rev. 04/15-a
