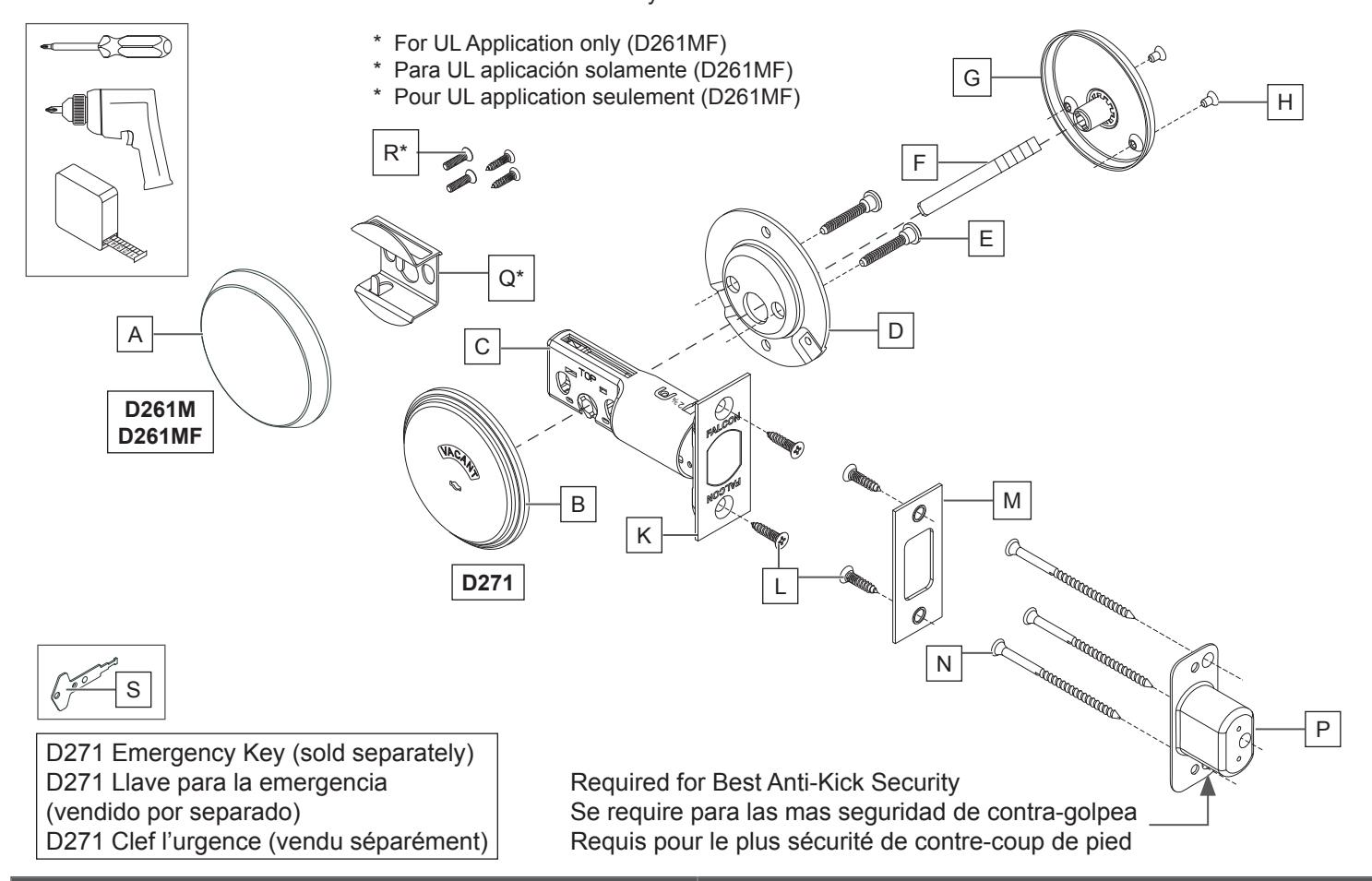

D261M/261MF (UL) / D271 / H2171

D261M/MF Thumbturn Deadbolt with Blank Cover/D271 Thumbturn Deadbolt with Vacancy Indicator Cerrojo de Pasador con Cubierta Llana/Cerrojo de Pasador con Cilindro de Indicador Pêne Dormant avec Couverture Plaine/Pêne Dormant avec Cylindre d'Indicateur

Installation Instructions Instrucciones de instalación Notice d'installation

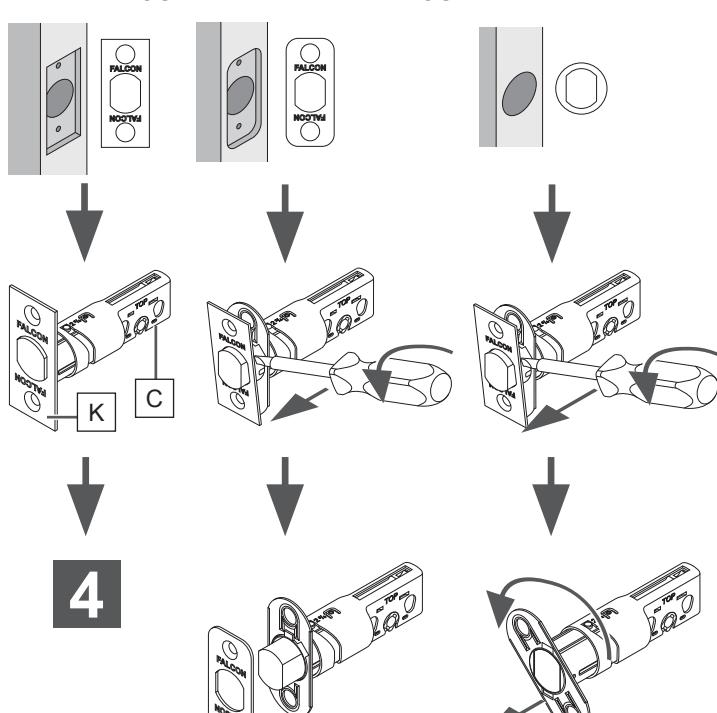

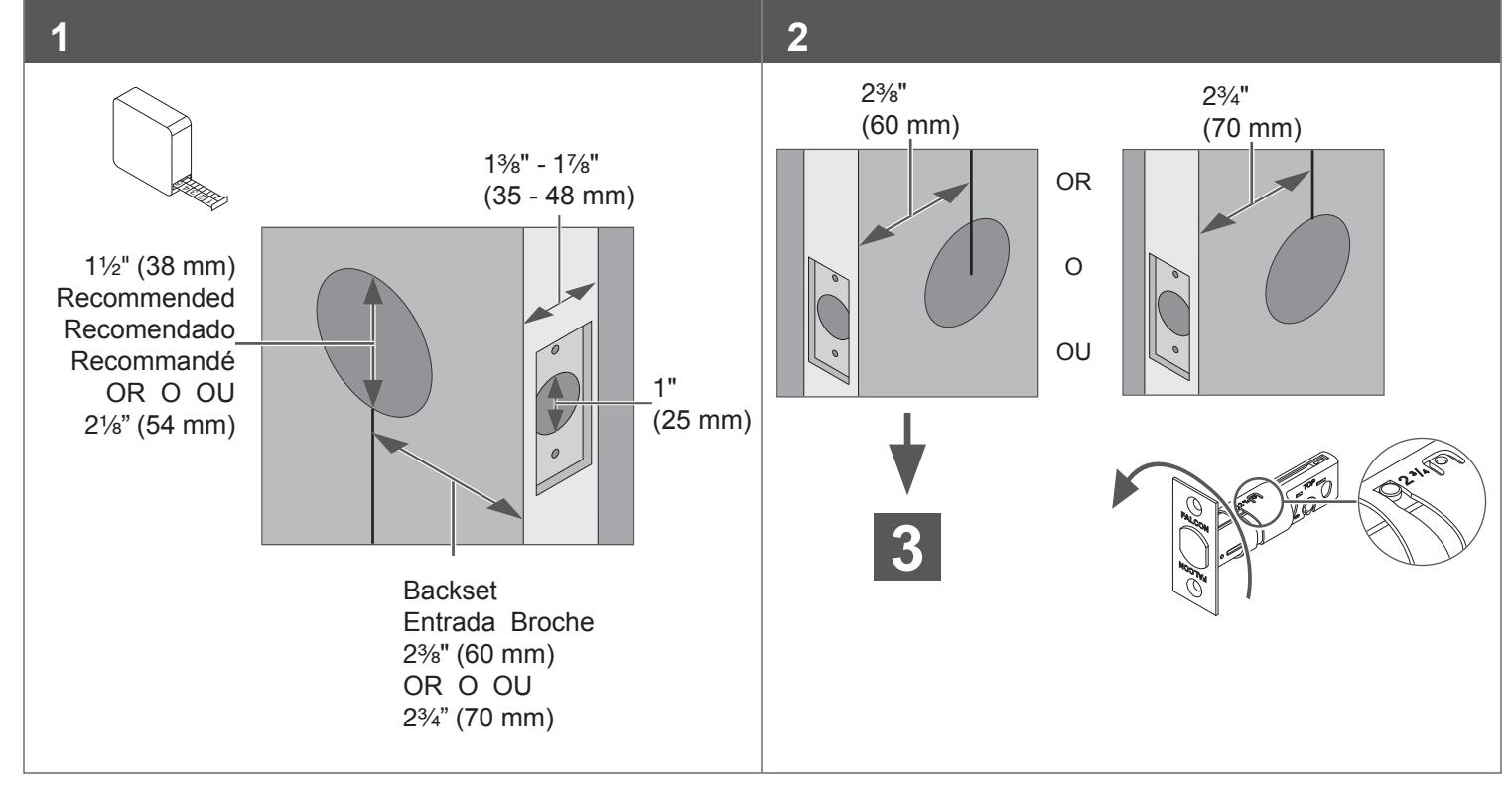

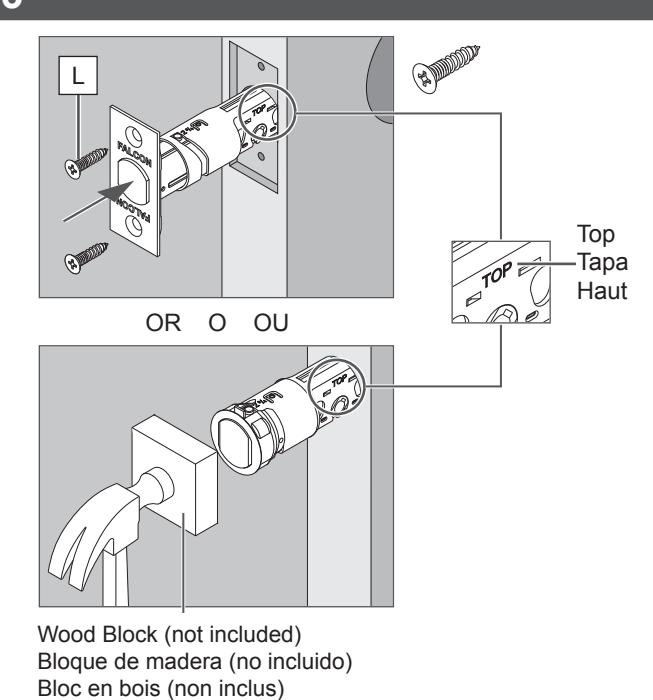

Choose Faceplate (K) to Match Door

Escoja la placa delantera (K) para emparejar la puerta

Choisir la têtière (K) pour égaler la porte

Standard Estándar Norme

Compra opcional 0 Achat facultatif OU

OR Optional Purchace OR Optional Purchace Compra opcional Achat facultatif OU

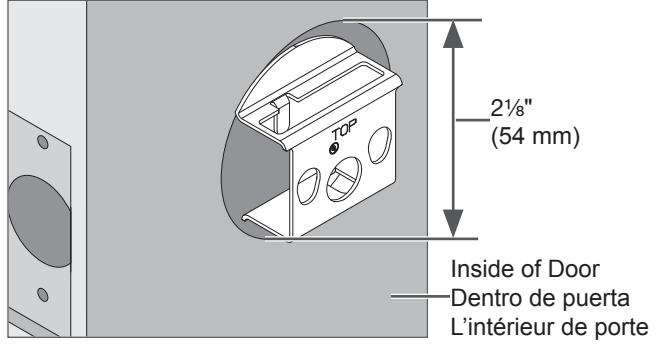

D261MF: 21/8" Hole Only: Insert UL Fire Cup (Q) Before Deadbolt

Agujero de 54 mm: inserte la taza de UL (Q) antes del pasador

Trou de 54 mm: insérer le tasse d'UL (Q) avant le pêne dormant

5

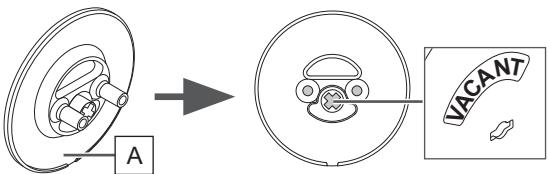

Turn to "Vacant" Gírelo a "vacant" Tourner à "vacant"

D271

D271: Indicator must be centered in door hole

D271: Indicador se debe centrar en agujero de puerta

D271: Indicateur doit être centré dans le trou d'porte.

OR

0

OU

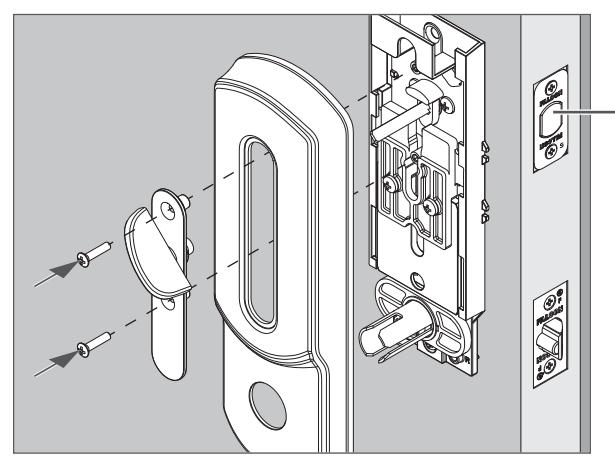

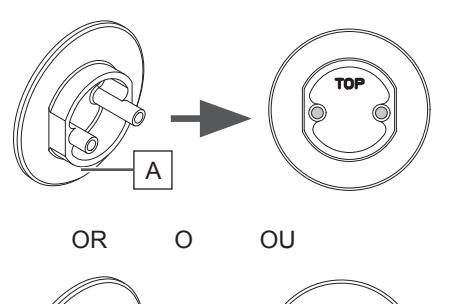

H2171

7 D261MF: 1½" (38 mm) Hole Only

D261MF: Agujero de 38 mm solamente

D261MF: Trou de 38 mm seulement

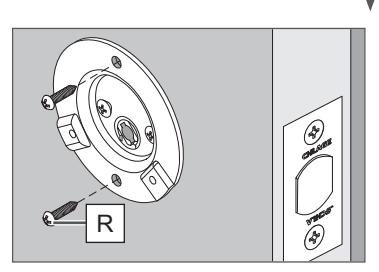

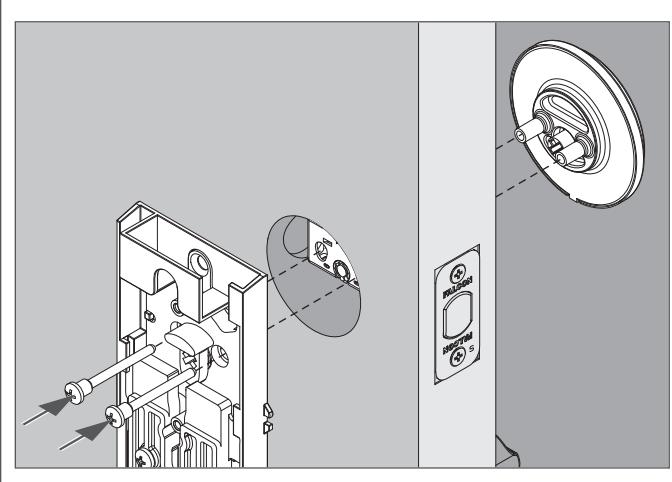

Note: Screws (R) are required for UL/CUL Application Nota: Los tornillos (R) son requerido para la aplicación de UI /CUI

Note: Les vis (R) sont requis pour le application d'UL/CUL

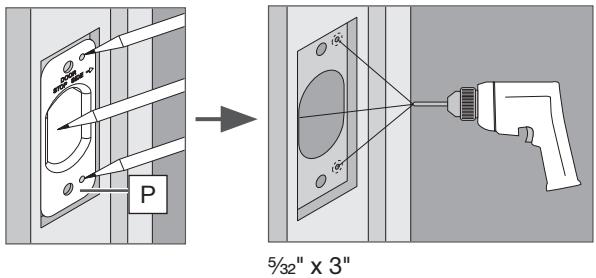

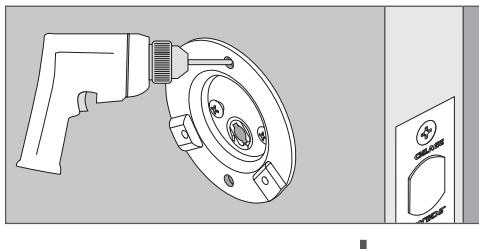

1/8" (3 mm) Pilot Holes

Agujeros de guía de 3 mm

Trous pilote de 3 mm

For wood doors Para puerta de madera Por porte en bois

OR O OU

For metal doors Para puerta de metal Por porte en métal

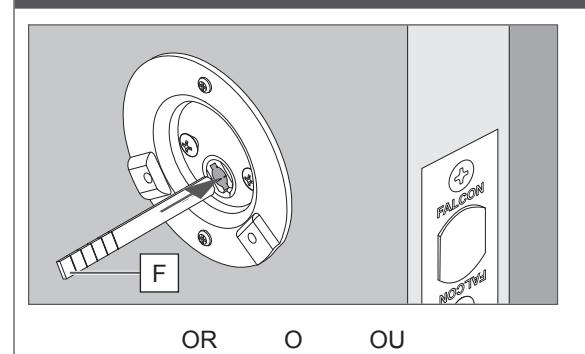

8 Determine Driver Bar (F) Length

Determine el tamaño de la barra impulsora (F)

Determiner la longeur de la barre de transmission (F)

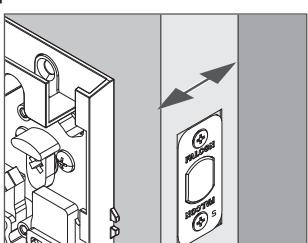

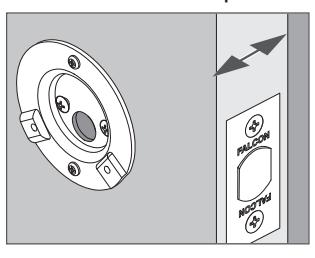

8a Measure door width Mida el grosor de la puerta

Measurer l'èpaisseur de la porte

OR O

OU

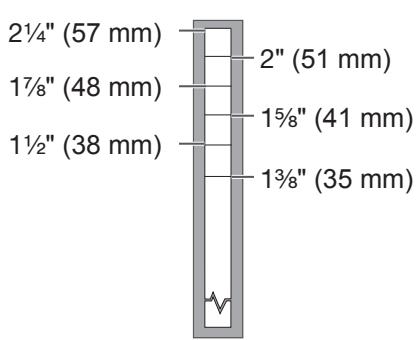

8b Break bar as indicated

Rompa la barra según lo indicado

Casser la barre comme indiqué

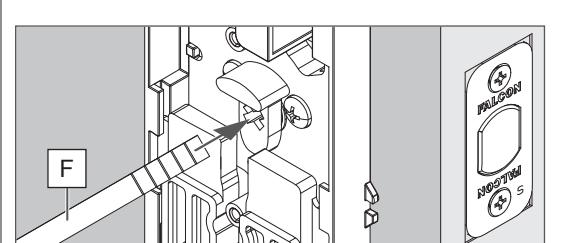

9 D271 & H2171 : Ensure that "Vacant" is centered in its window before inserting driver bar.

D271 y H2171 : Asegure que "Vacant" está centrada en su ventana antes de inserter la barra.

D271 et H2171 : Assurer que "Vacant" est centré dans sa fenêtre avant d'inserer le barre.

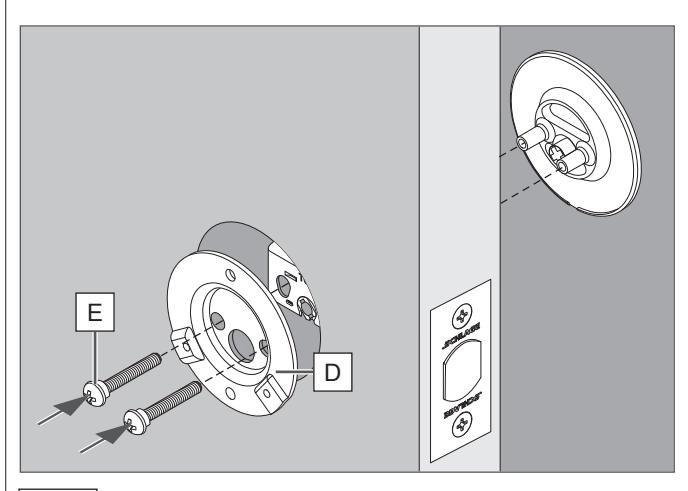

10

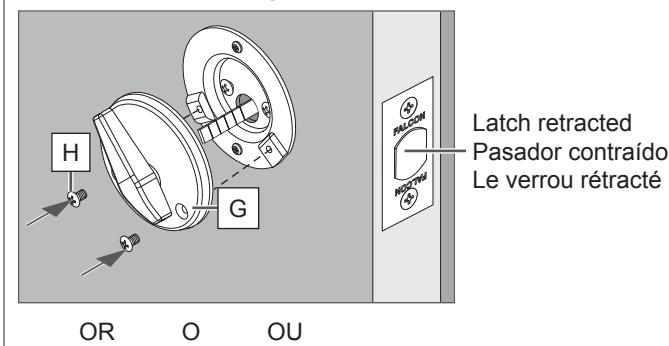

L Thumbturn points away from latch Mariposa señala lejos del pestillo Tourniquet se dirige loin du verrou

Latch retracted Pasador contraído Le verrou

rétracté

11

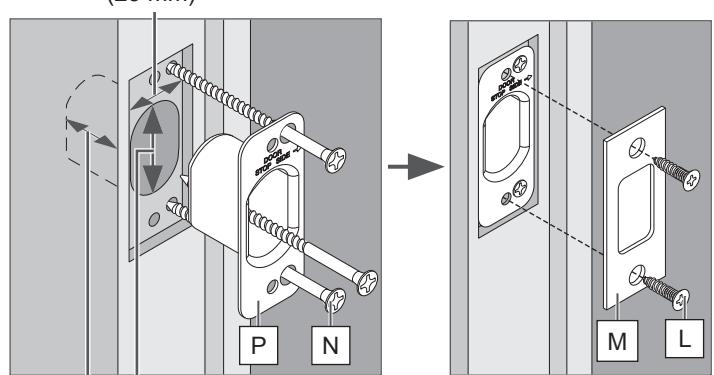

For Strike Side of Door Para el lado de placa hembra de la puerta Pour la côté de gâche de la porte

M\," (23 mm)

(4 mm x 76 mm)

1C\zn" (30 mm) 1Z\x" (38 mm)

Customer Service Servicio al cliente Service à la clientèle 1-877-671-7011 www.allegion.com/us
