F-19-R & 19-R

Instrucciones de Instalación

Mechanismo de Salida

Customer Service 1-877-671-7011 www.allegion.com

PIEZAS DE CIÓN VERIFICA

CORRECTO. DISPOSITIVO EL UTILIZANDO ESTÁ SE QUE ASEGÚRESE 1) . MANO LA A ESTÉN NECESARIAS PIEZAS LAS TODAS QUE ASEGÚRESE 2) S APLICACIONE POSIBLES LAS TODAS NO MUESTRO LISTA LA NOTA:

E QU Y PROVISTA SIDO HA UTILIZANDO) ESTÁ SE (SI EXTERIOR LATERAL BANDA LA QUE ASEGÚRESE 4) . TENGA LA ORIENTACIÓN IZQUIERDA O DERECHA CORRECTA

560 F-570 PANIC STD FIRE STD OPTIONAL PANIC STRIKES

565 571 571-A

2) STRIKE

1) (F) 19-R DEVICE

4) SCREW PACK FOR PANIC DEVICE

MOUNTING BRACKET (1 QTY.)

1/4" - 20 x 3/4" TPHMS (1 QTY.)

#10 x 1-1/4" FPHSMS (2 QTY)

CHANNEL END CAP (1 QTY.)

4) MAKE SURE OUTSIDE TRIM (IF BEING USED) HAS BEEN PROVIDED AND IS THE CORRECT HANDING.

#8-32 x 5/16" UFPHMS w/NYLON PATCH (2 QTY)

#10-24 x 3/8" UFPHMS w/NYLON PATCH (2 BLACK)

NOTE: LIST DOES NOT REFLECT ALL POSSIBLE APPLICATIONS.

DOGGING KEY (1 QTY.)

SEX BOLT 1/4"-20 THREAD (3 QTY.)

1) MAKE SURE THE CORRECT DEVICE IS BEING USED. 2) MAKE SURE ALL NEEDED PARTS ARE ON HAND.

Exit Devices Installation Instructions

Servicio al cliente

www.allegion.com 1-877-671-7011

D-1100

4) SCREW PACK FOR FIRE DEVICE

MOUNTING BRACKET (1 QTY.)

1/4" - 20 x 3/4" TPHMS (1 QTY.)

#10 -24x3/4" FPHMS (2 QTY)

CHANNEL END CAP (1 QTY.)

#10-24 x 3/8" UFPHMS w/NYLON PATCH (2 BLACK) #10-24 x 3/4" PPHMS (2 QTY)

#8-32 x 5/16" UFPHMS w/NYLON PATCH (2 QTY)

(3 QTY.)

SEX BOLT – 1/4"-20 THREAD

*D-1100*

F-19-R & 19-R

PAGE 2

NOTE: 571 & 571-A ARE NOT APPROVED FOR FIRE RATED APPLICATIONS


	INSTALLED	MINIMUM	"B"
STRIKE	WITH	STILE	BACKSET
571	19 VERTICAL	3"	2-5/16"
571-A	19 VERTICAL	2-1/2"	1-13/16"

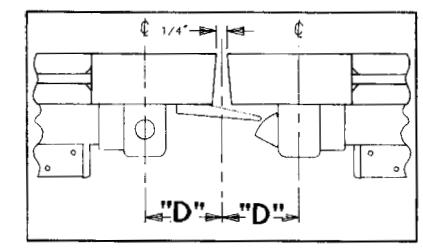

B) VERTICAL C: DOUBLE DOOR APPLICATION WITH 19 VERTICAL (CANNOT BE USED ON FIRE DOOR APPLICATIONS) L

	INSTALLED	MINIMUM	"B"	"C"
STRIKE	WITH	STILE	BACKSET	WIDTH
560	2923 MULLION	3-1/2"	2-3/8"	1-1/2"
560	4023 MULLION	3-3/4"	2-5/8"	2"
565	2923 MULLION	2-7/8"	2-3/16"	1-1/2"
565	4023 MULLION	3-1/8"	2-7/16"	2"
F-570	F-4023 MULLION	3-1/2"	2-5/8"	2"

B) VERTICAL C: DOUBLE DOOR APPLICATION WITH MULLION L

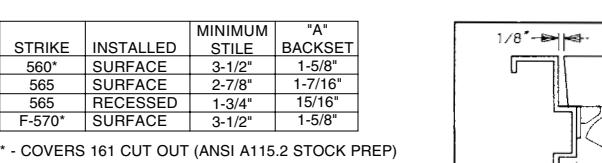

		MINIMUM	"A"
STRIKE	INSTALLED	STILE	BACKSET
560*	SURFACE	3-1/2"	1-5/8"
565	SURFACE	2-7/8"	1-7/16"
565	RECESSED	1-3/4"	15/16"
F-570*	SURFACE	3-1/2"	1-5/8"

A) VERTICAL C: SINGLE DOOR APPLICATION L

3) MARK VERTICAL C AND DEVICE REF. C ON DOOR AND FRAME. (SEE FIGURES & CHARTS BELOW) L L
2) MULLION, IF BEING USED, SHOULD BE INSTALLED.
1) DOOR MUST BE FITTED AND HUNG PROPERLY BEFORE PROCEEDING.

(NOTE: FOR FACTORY PREPARED DOORS, VERIFY LAYOUT.)

TA PUER LA DE DISPOSICIÓN 2

FÁBRICA, VERIFIQUE LA DISPOSICIÓN.) LA POR PREPARADAS PUERTAS LAS PARA (NOTA:

. 1) LA PUERTA DEBE ESTAR EQUIPADA Y DEBIDAMENTE MONTADA ANTES DE PROCEDER INSTALADOS. ESTAR DEBE UTILIZAN, SE SI ENTREPAÑOS, LOS 2)

E 3) MARQUE LA MEDIANA VERTICAL Y LA MEDIANA DE REFERENCIA EN LA PUERTA Y EL MARCO. (CONSULT SIGUIENTES). TABLAS Y ILUSTRACIONES LAS

A SENCILL PUERTA EN APLICACIÓN DE ^C ^O CENTR DE LÍNEA VERTICAL A) L


41mm	89mm	E I SUPERFICI	* -570 F
24mm	m 45m	O EMBUTID	565
37mm	m 73m	E I SUPERFICI	565
41mm	m 89m	E I SUPERFICI	* 560
O PESTILL	A MÍNIM
LA A PARED LA DE PLANO DEL RECESO "A"	VERTICAL A PIEZ	EN A INSTALAD	O CERROJ DE A CONTR

I (ANS AGUJERO CORTADO 161 CUBIERTAS LAS - * COMUN) PREPARACION A115.2

^S ENTREPAÑO CON DOBLE PUERTA EN APLICACIÓN DE ^C CENTRO DE LÍNEA VERTICAL B) L


m 51m	67mm	m 89m	O F-4023 ENTREPAÑ	0 F-57
51mm	62mm	m 79m	O ENTREPAÑ 4023	565
m 38m	56mm	m 73m	O ENTREPAÑ 2923	565
51mm	67mm	m 95m	O ENTREPAÑ 4023	560
m 38m	60mm	m 89m	O ENTREPAÑ 2923	560
O ANCH	PESTILLO	A MÍNIM		O CERROJ
"C"	LA A PARED LA DE PLANO DEL O RECES "B"	VERTICAL A PIEZ	N CO O INSTALAD	DE CONTRA

A PIEZ VERTICAL A MÍNIM m 76m

EN UTILIZARSE PUEDE (NO 19 VERTICAL CON DOBLE PUERTA EN APLICACIÓN ^C CENTRO DE LÍNEA VERTICAL C) ) INCENDIOS DE EMERGENCIA DE PUERTAS L

RECESO "D" DE PLANO DEL LA A PARED LA PESTILLO 59mm 46mm

NOTA: LOS MODELOS 571 Y 571-A NO ESTÁN APROBA-APLICACIONES CONCERNIENTES A SALIDAS PARA DOS DE EMERGENCIA EN CASO DE INCENDIOS.

N CO INSTALADO L VERTICA 19 L VERTICA 19

DE CONTRA O CERROJ A 571-

PREPARACIÓN DE LA PUERTA Y LOS HERRAJES

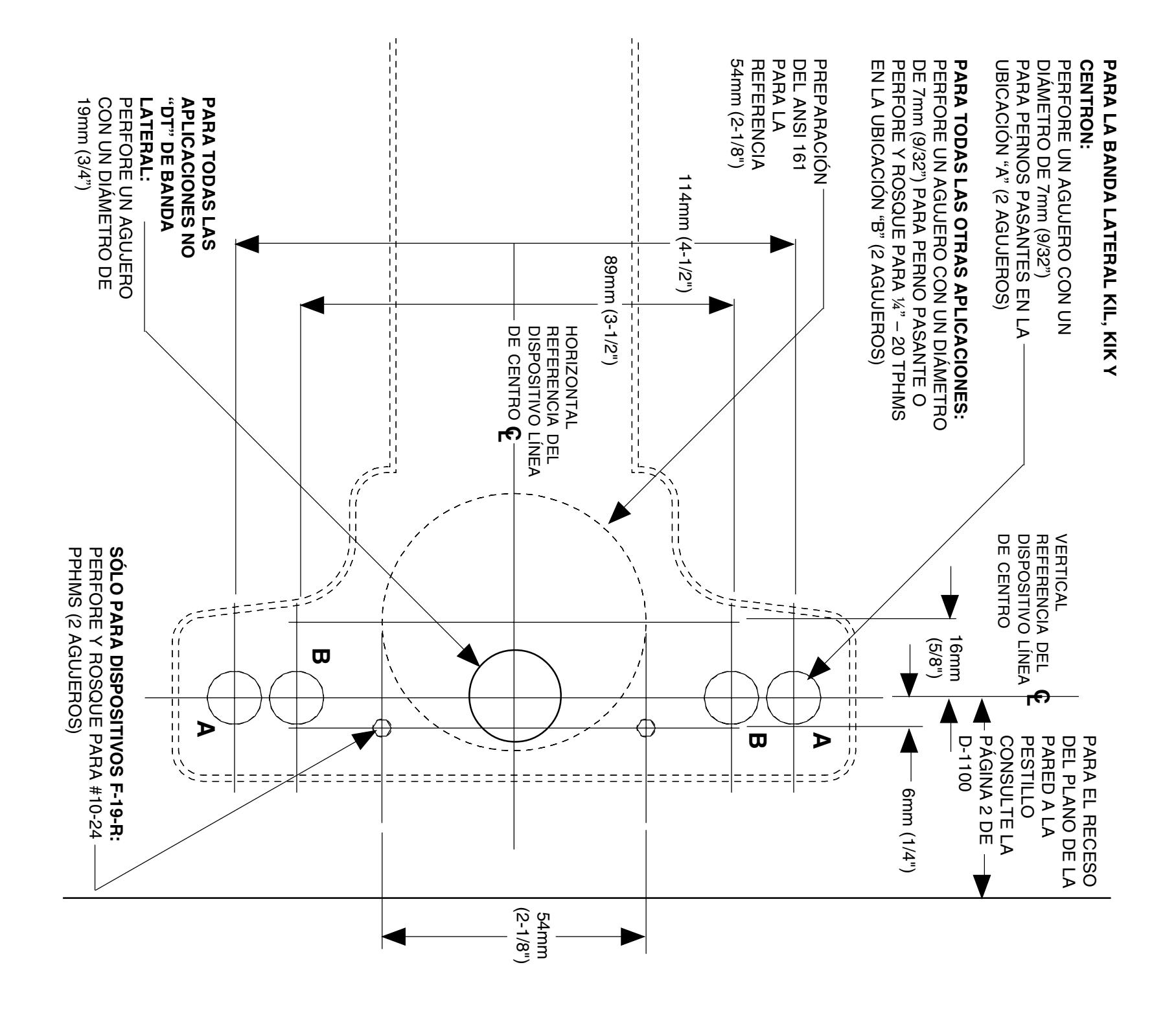

DISPOSITIVO (CONSULTE A 🔇 ), MARQUE CON EL PUNZÓN Y PERFORE LOS AGUJEROS PARA EL MONTAJE DEL DISPOSITIVO. DESPUÉS DEL PERFORARÍO. 1) BEGNE TO BLANTILLA DE PERFORACION SOBRE LA PUERTIZANDO LAS VERTICALES LINEA DE CENTRO C DE

DE LA BANDA LATERAL DE LA PUERTA. (CONSULTE EL DIAGRAMA QUE APARECE ABAJO). ERAL, PARA LA INSTALACIÓN DEL PERNO HEXAGONAL, PERFORE AGUJEROS DE 9.5 mm (3/8") SOLAMENTE DEL LADO 2) SI NSA BANDA LATERAL, PREPARE LA PUERTA UTILIZANDO UNA HOJA SEPARADA DE DIRECCIÓN DE BANDA LAT-

PAGE 3

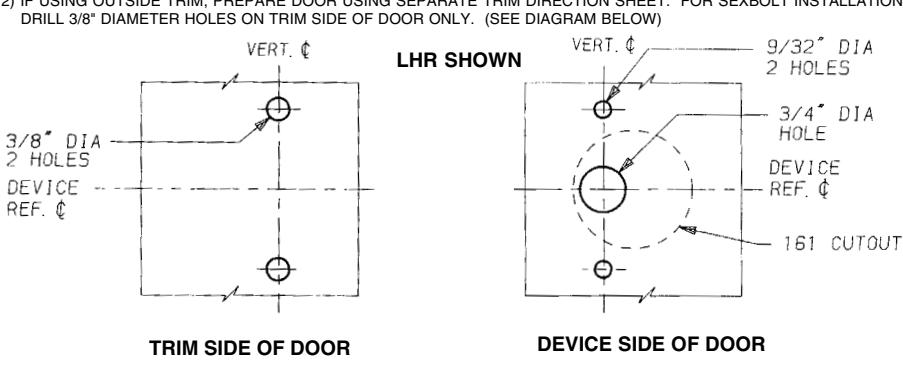

2) IF USING OUTSIDE TRIM, PREPARE DOOR USING SEPARATE TRIM DIRECTION SHEET. FOR SEXBOLT INSTALLATIONS,

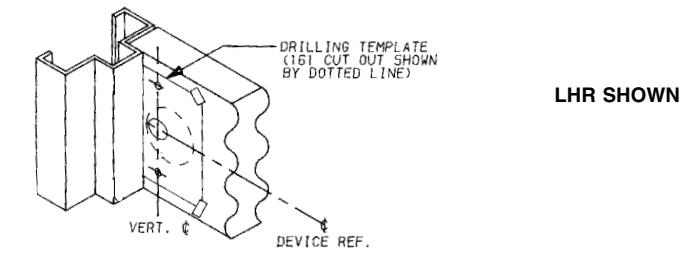

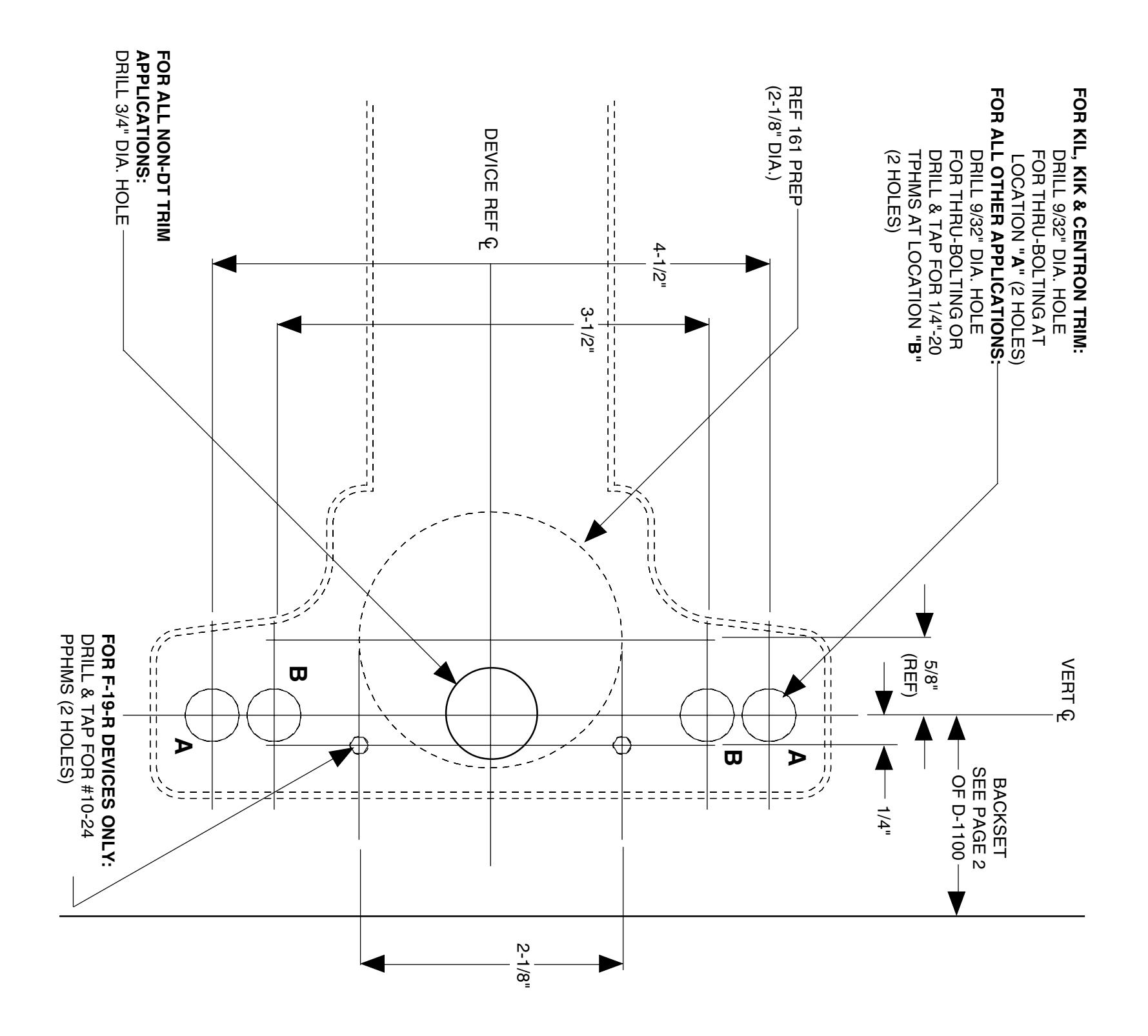

1) TAPE DRILLING TEMPLATE ON DOOR USING VERTICAL Q AND DEVICE REF. Q OF DEVICE (REFER TO CENTERPUNCH AND DRILL HOLES FOR DEVICE MOUNTING. AFTER DRILLING HOLES, REMOVE DRILLING TEMPLATE.

DOOR & HARDWARE PREPARATION

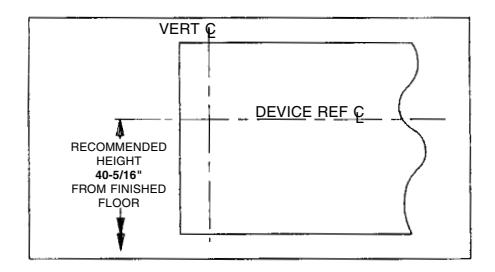

D) DEVICE REF Ç (HORIZONTAL)

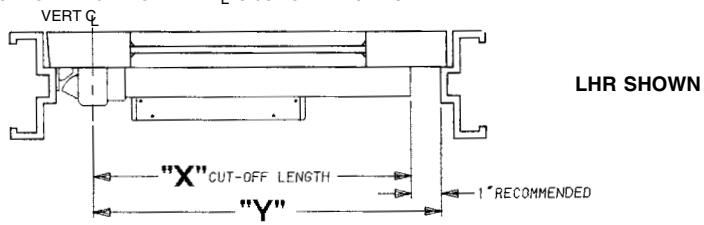

3) DETERMINE DEVICE LENGTH.
- A) LOCATE VERTICAL GON DOOR.
- B) MEASURE DISTANCE "Y" FROM VERT. QTO STOP SURFACE ON HINGE SIDE. C) SUBTRACT 1" FOR RECOMMENDED CLEARANCE (FOR DOOR STILES LESS THAN 2-3/4" WIDE, SUBTRACT 3/4".) D) LENGTH OF DEVICE FROM VERT. QTO CUT-OFF LENGTH IS "X".

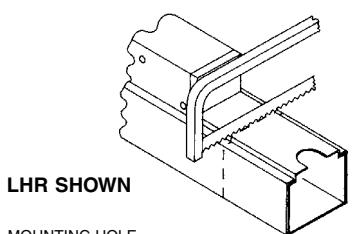

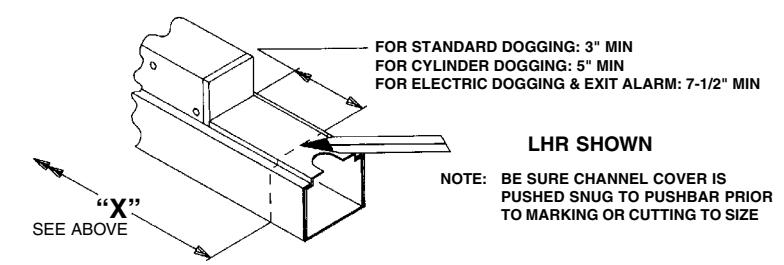

4) IF DEVICE IS LONGER THAN "X", CUT THE DEVICE A) MARK DEVICE CHANNEL AND COVER TO LENGTH "X"

B) CUT BOTH CHANNEL AND CHANNEL COVER TO MARKED DIMENSION AND REMOVE BURRS.

NOTE: FACTORY RECOMMENDS SAWING RATHER THAN CUT GRIND TO SIZE. GRINDING CAN DAMAGETHE FINISH OF THE DEVICE AND SAWING RESULTS IN LESS DAMAGE TO THE DEVICE'S FINISH.

5) DRILL MOUNTING HOLE.

PAGE 4

PERFORACION EN REFERENCIA DE LA BARRA DE LINEA CENTRAL A 8mm AL EXTREMO DE LA CANALETA. HEMNEVA LA CUBIERTA METÀLICA DE LA CANALETA DE LA BARRA Y PERFORE CON UNA BROCA DE 8mm LA

B) CORTE TANTO EL CANAL COMO LA CUBIERTA DEL CANAL POR LA DIMENSIÓN MARCADA Y QUITE LAS SOBRAS.

4) SI EL DISPOSITIVO ES MÁS LARGO DE "X", CORTE DEL DISPOSITIVO. A) MARQUE EL CANAL DEL DISPOSITIVO Y CUBRA LA LONGITUD

19mm (3/4"). D) LA DISTANCIA DEL DISPOSITIVO A LA MEDIANA VERTICAL PARA LA LONGITUD DE CORTE ES "X".
B) MIDA LA DISTANCIA "Y" DE LA MEDIANA A LA SUPERFICIE DE PARADA DEL LADO DE LA RISAGRA C). RESTE 25mm (1") PARA LA DEBIDA HOLGURA (PARA PIEZAS VERTICALES DE MENOS DE 70mm DE ANCHO, RESTE
- ATRIBUR AL MEDIANA EN LA PUERTA 3) DETERMINE LA LONGITUD DEL DISPOSITIVO

17mm (11/16"). EL AGUJERO A 8mm (5/16") DE EL EXTREMO RECIÉN CORTADO DE LA CUBIERTA DEL CANAL. QUITE, 6) PREPARE LA RANURA DE ACCESO EN LA CUBIERTA DEL CANAL. PERFORE UN AGUJERO CON UN DIÀMETRO DE

INSTALACIÓN DEL HERRAJE

1) MONTE LAS BANDAS LATERALES EXTERNAS (CUANDO SEAN NECESARIAS) CONFORME A LAS INSTRUCCIONES EN LA
3) UBIQUE, MARQUE Y PERFORE EL AGUJERO PARA EL MONTAJE DE LA TAPA DEL EXTREMO:
D) USE EL AGUJERO CON UN DIÀMETRO DE TA BANDA LATERAL DE LA PUERTA. DIÀMETRO DE 9.5mm (3/8") DEL LADO DE LA BANDA LATERAL DE LA PUERTA.
- C) PERFORE UN AGUJERO CON UN DIÁMETRO DE 7mm (9/32") A TRAVÉS DE LA PUERTA.
  - A) NIVELE EL DISPOSITIVO SOBRE LA PUERTA.
CAJA DE LA BANDA LATERAL, O INSTALE LOS PERNOS HEXAGONALES EXTERNOS.
2) MONTE EL DISPOSITIVO FIJE CON PERNOS PASANTES EL DISPOSITIVO A LA BANDA LATERAL O LOS PERNOS
B) MARQUE EL CENTRO DEL AGUJERO, CON DIÀMETRO DE 8mm AL EXTREMO DEL CANAL.
RO CON UN DIÁMETRO DE 9.5mm (3/8") LADO DE LA BANDA LATERAL. AGUJE-CON UN DIAMETRO DE 7mm (9/32") LADO DEL DISPOSITIVO. AGUJERO SE MUESTRA EL LHR

(0)

4) INSERTE LA CUBIERTA DEL CANAL
SE MUESTRA EL LHR

HARDWARE INSTALLATION

D) DRILL 3/8" DIA. HOLE ON TRIM SIDE OF DOOR USING 9/32" DIA. HOLE AS GUIDE

LHR SHOWN

PAGE 5

2) MOUNT DEVICE - THROUGHBOLT DEVICE TO TRIM OR SEXBOLTS. 3) LOCATE, MARK AND DRILL END CAP MOUNTING HOLE:

B) MARK CENTER OF 5/16" DIA. HOLE AT END OF CHANNEL.

A) LEVEL DEVICE ON DOOR.

4) INSERT CHANNEL COVER.

C) DRILL 9/32" DIA. HOLE THRU DOOR.

11/16" DIA. HOLE REMOVE THIS MATERIALTHEN LHR SHOWN DEBURR SLOT

1) MOUNT OUTSIDE TRIM (WHEN REQUIRED) PER DIRECTIONS IN TRIM BOX, OR INSTALL OUTSIDE SEX BOLTS.

LHR SHOWN

DEVICE SIDE: 9/32" DIA HOLE TRIM SIDE: 3/8" DIA HOLE

6) PREPARE ACCESS SLOT IN CHANNEL COVER. DRILL AN 11/16" DIA. HOLE 5/16" FROM JUST CUT END OF CHANNEL COVER. REMOVE REMAINING MATERIAL TO COMPLETE SLOT USING A SAW OR FILE.

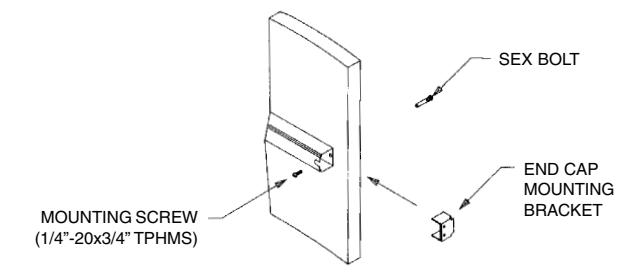

5) INSTALL END CAP MOUNTING BRACKET USING SEX BOLT AND SCREW

6) TIGHTEN ALL MOUNTING SCREWS AND CHECK FOR SMOOTH OPERATION.
7) ATTACH COVER TO CHASSIS USING #8-32x5/16" UFPHMS, SLIDE CHANNEL COVER IN PLACE AND ATTACH CHANNEL END CAP USING #10-24x3/8" UFPHMS.
8) CHECK DOGGING OPERATION: (PANIC APPLICATION ONLY)

A) DEPRESS TOUCHBAR, INSERT AND TURN DOGGING KEY CLOCKWISE TO DOG DEVICE.

B) REMOVE DOGGING KEY; TOUCHBAR WILL REMAIN DEPRESSED.
C) RE-INSERT DOGGING KEY AND TURN IT IN OPPOSITE DIRECTION (COUNTER-CLOCKWISE), PUSH ON TOUCHBAR AND IT WILL "POP OUT".
D) FOR CYLINDER DOGGING, REFER TO INSTALLATION INSTRUCTION D-4080.

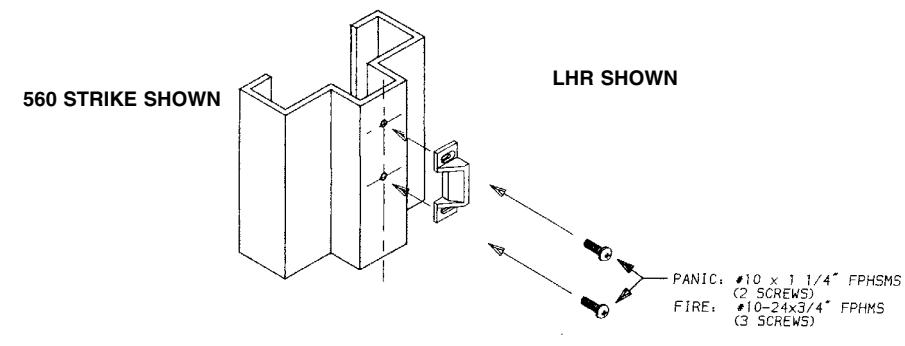

9) PREPARE DOOR STOP FOR STRIKE AND APPLY.

PAGE 6

. OPRIMIDA PERMANECERÁ EMPUJE DE BARRA LA HEXAGONAL, LLAVE LA SAQUE B) A CONTRARIA DIRECCIÓN LA (EN OPUESTA DIRECCIÓN LA EN GÍRELA Y HEXAGONAL LLAVE LA REINSERTE C) FUERA. SALTARÁ ÉSTA Y EMPUJE DE BARRA LA EMPUJE RELOJ), DEL MANECILLAS LAS D-4080. INSTALACIÓN DE INSTRUCCIÓN LA CONSULTE CILINDRO, DEL FIJACIÓN LA PARA D) FÍJELA. Y CERROJO DEL CONTRA LA PARA PUERTA LA DE TOPE EL PREPARE 9)

. SUAVEMENTE FUNCIONA QUE COMPRUEBE Y MONTAJE DE TORNILLOS LOS TODOS APRIETE 6) 7) ASEGURE LA CUBIERTA AL CHASIS (#8-32x8mm UFPHMS), DESLICE LA CUBIERTA DEL CANAL A SU LUGAR Y FIJE LA UFPHMS). (#10-24X10mm CANAL DEL EXTREMO DEL TAPA . EMERGENCIAS) DE APLICACIÓN LA DE CASO EL EN (SÓLO FIJACIÓN DE OPERACIÓN LA VERIFIQUE 8) ^S LA DE DIRECCIÓN LA EN HEXAGONAL LLAVE LA GIRE Y INSERTE EMPUJE, DE BARRA LA OPRIMA A) DISPOSITIVO. EL FIJAR PARA RELOJ DEL MANECILLAS

EXTREMO. DEL TAPA LA DE MONTAJE DE MÉNSULA LA INSTALE TORNILLO, EL Y HEXAGONAL PERNO EL UTILICE 5)
