Falcon D261M, D271 Circular Drive-In Wood Template 108024

Open the original PDF document

View PDF

D100/200-Series

D261M, D271

Door Type: Wood or Composite, Flat Door Thickness: 1C\," (35mm) – 1M\," (48mm)

Faceplate: Circular Drive-In

Backsets: FD110-C, 2C\," (60mm) | FD110-D, 2C\v" (70mm)

Dimensions shown in parentheses () are in millimeters.

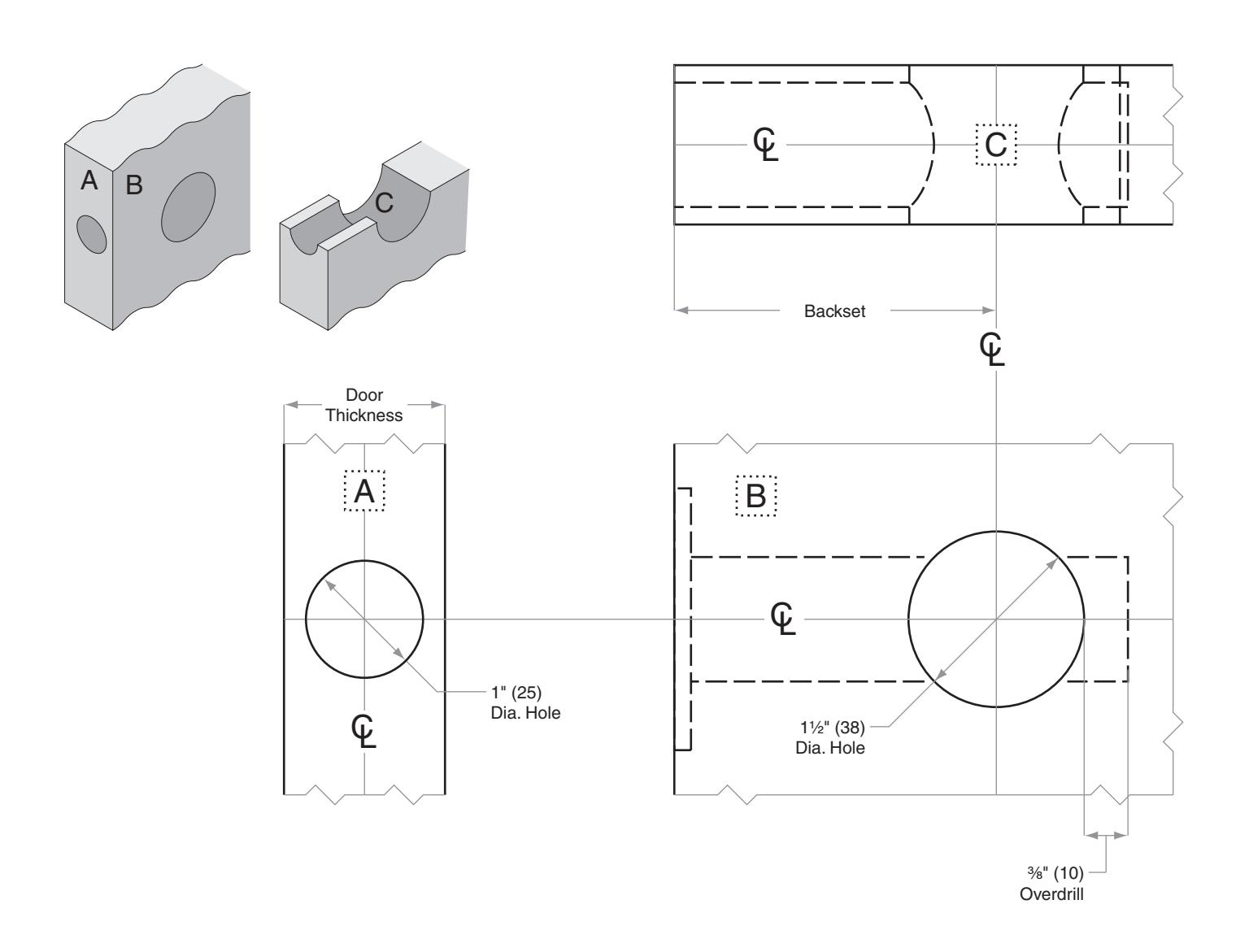

Door preparation template
