Falcon D261M, D271 Circular Drive-In Metal Template 108025

Open the original PDF document

View PDF

D100/200-Series

D261M, D271

Door Type: Metal, Flat

Door Thickness: 1C\," (35mm) – 1M\," (48mm)

Faceplate: Circular Drive-In

Backsets: FD111-C, 2C\," (60mm) | FD111-D, 2C\v" (70mm)

Dimensions shown in parentheses () are in millimeters.

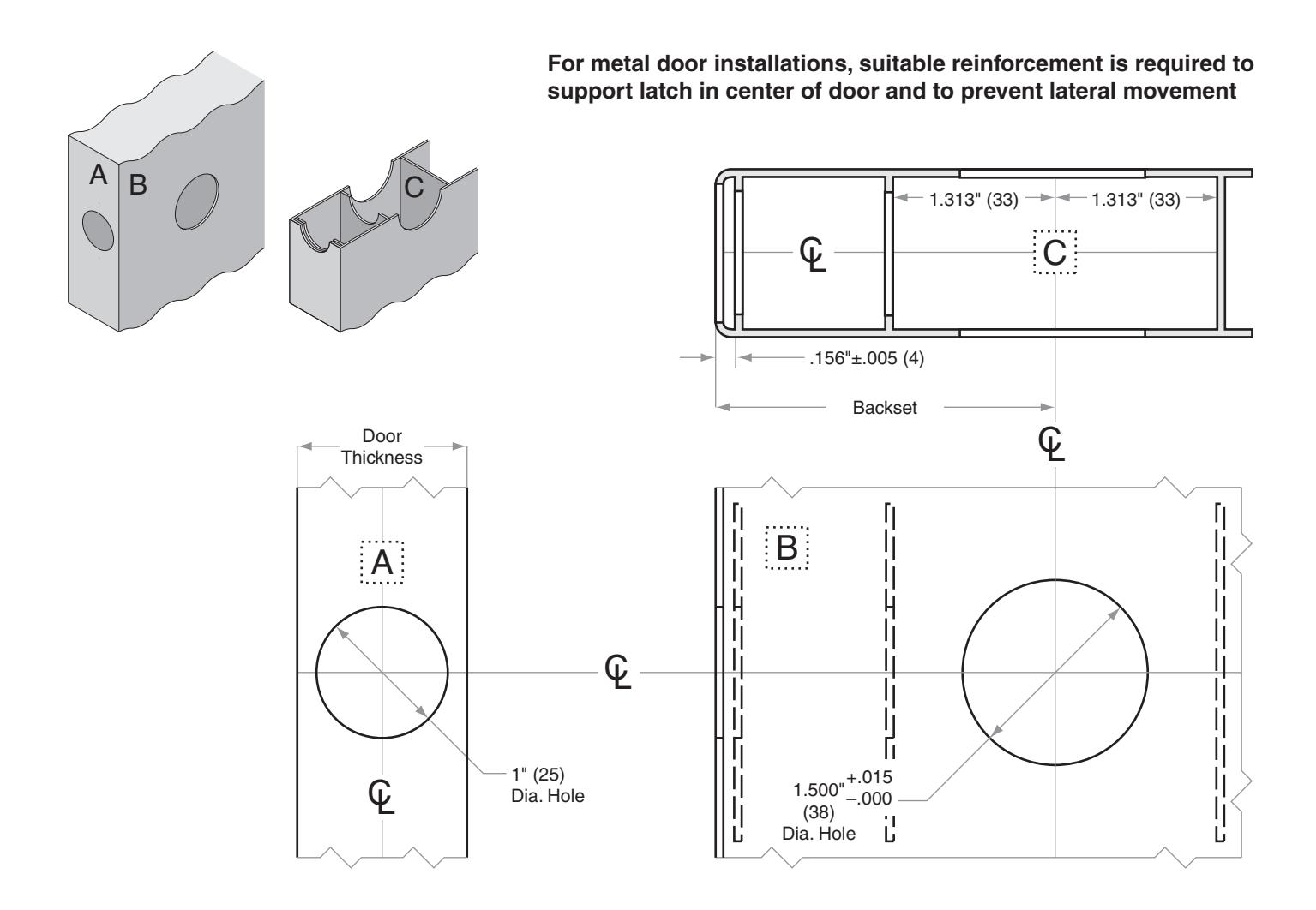

Door preparation template
