FALCON ®

D100/200-Series

D261M, D271

Door Type: Wood or Composite, Flat or Beveled

Door Thickness: 1%" (35mm) – 1%" (48mm)

Faceplate: Round Corner, 1/4" (6mm) Radius, 1" (25mm) wide Backsets: FD109-C, 2%" (60mm) | FD109-D, 23/4" (70mm)

Dimensions shown in parentheses () are in millimeters.

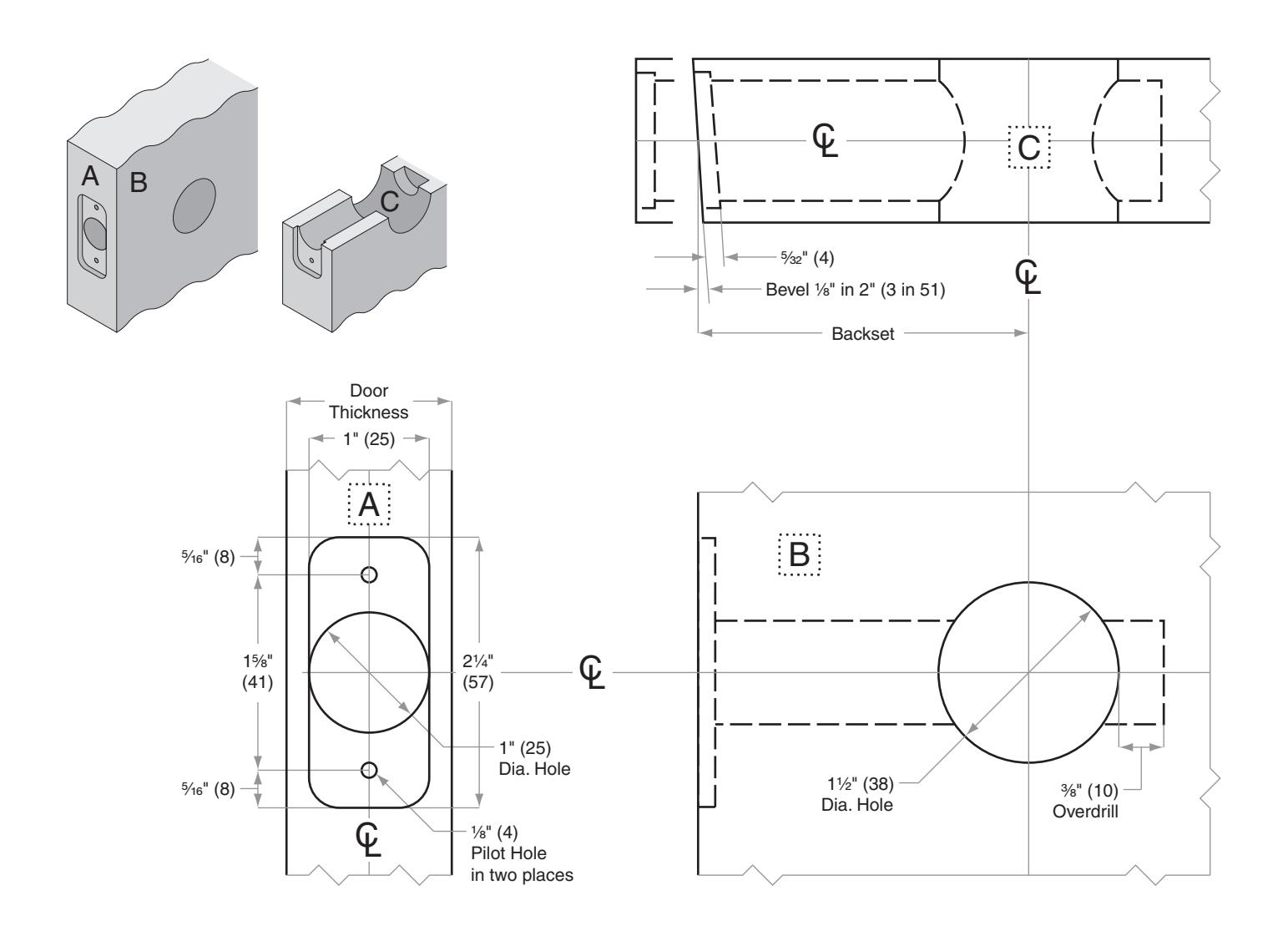

Door preparation template
