Falcon D261M, D271 1-1by8in Square Corner Metal Template 108027

Open the original PDF document

View PDF

FALCON ®

D100/200-Series

D261M, D271

Door Type:Metal, Flat or BeveledDoor Thickness:1%" (35mm) - 1%" (48mm)Faceplate:Square Corner, 1%" (25mm) wide

Backsets: FD113-C, 2%" (60mm) | FD113-D, 2¾" (70mm)

Dimensions shown in parentheses () are in millimeters.

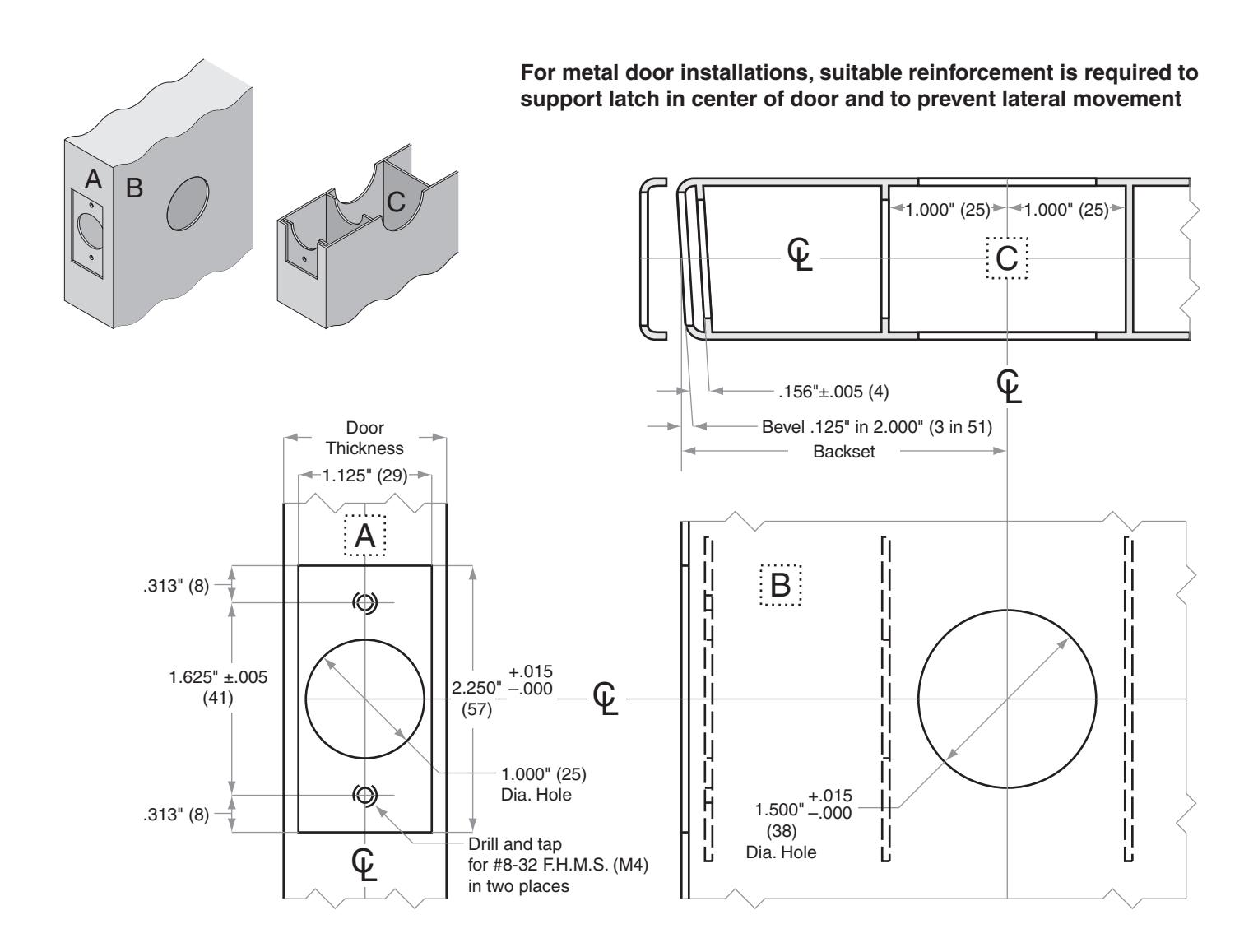

Door preparation template
