Falcon D261 1in Square Corner Wood Template 108028

Open the original PDF document

View PDF

D100/200-Series

D261

Door Type: Wood or Composite, Flat or Beveled

Door Thickness: 1C\," (35mm) – 1M\," (48mm) Faceplate: Square Corner, 1" (25mm) wide

Backsets: FD114-C, 2C\," (60mm) | FD114-D, 2C\v" (70mm)

Dimensions shown in parentheses () are in millimeters.

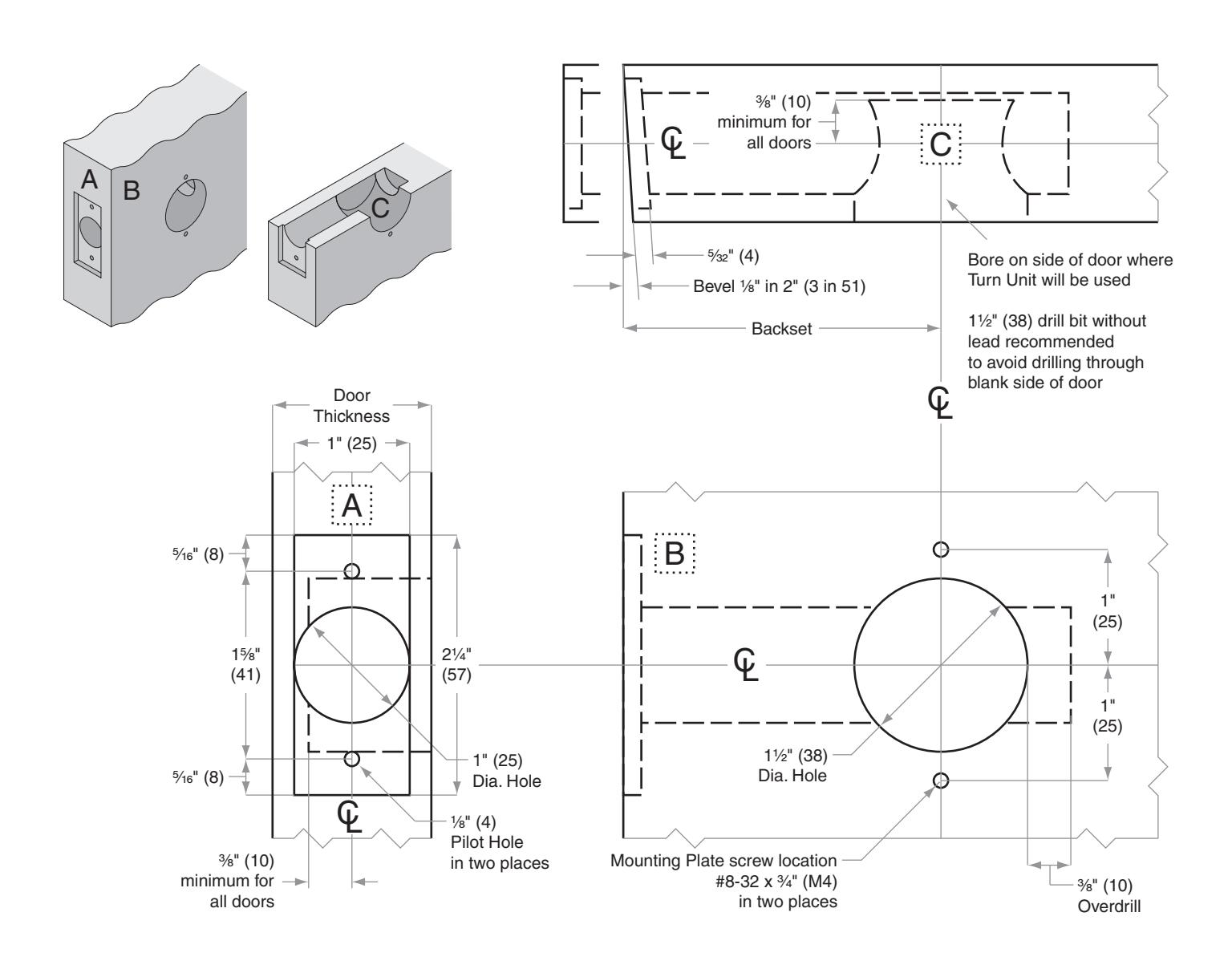

Door preparation template
