Falcon D261 1in Round Corner Wood Template 108030

Open the original PDF document

View PDF

D100/200-Series

D261

Door Type: Wood or Composite, Flat or Beveled

Door Thickness: 1C\," (35mm) – 1M\," (48mm)

Faceplate: Round Corner, Z\v" (6mm) Radius, 1" (25mm) wide Backsets: FD116-C, 2C\," (60mm) | FD116-D, 2C\v" (70mm)

Dimensions shown in parentheses () are in millimeters.

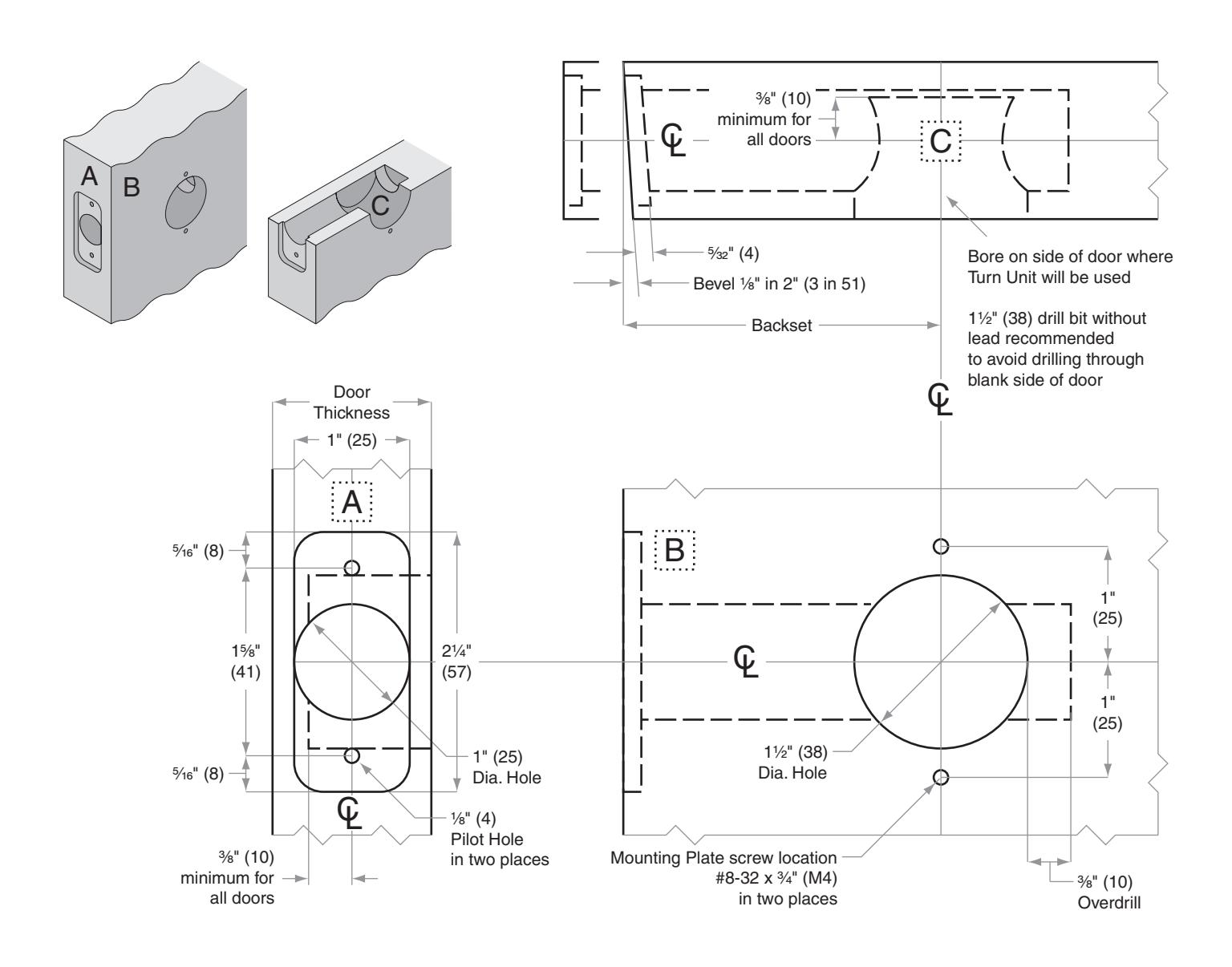

Door preparation template
