D100/200-Series

D111, D211, D121, D221, D131, D231, D141, D241, D151, D251

Door Type: Wood, Flat or Beveled Door Thickness: 1C\," (35mm) – 1M\," (48mm) Faceplate: Square Corner, 1" (25mm) wide

Backsets: FD100-C, 2C\," (60mm) | FD100-D, 2C\v" (70mm)

Dimensions shown in parentheses () are in millimeters.

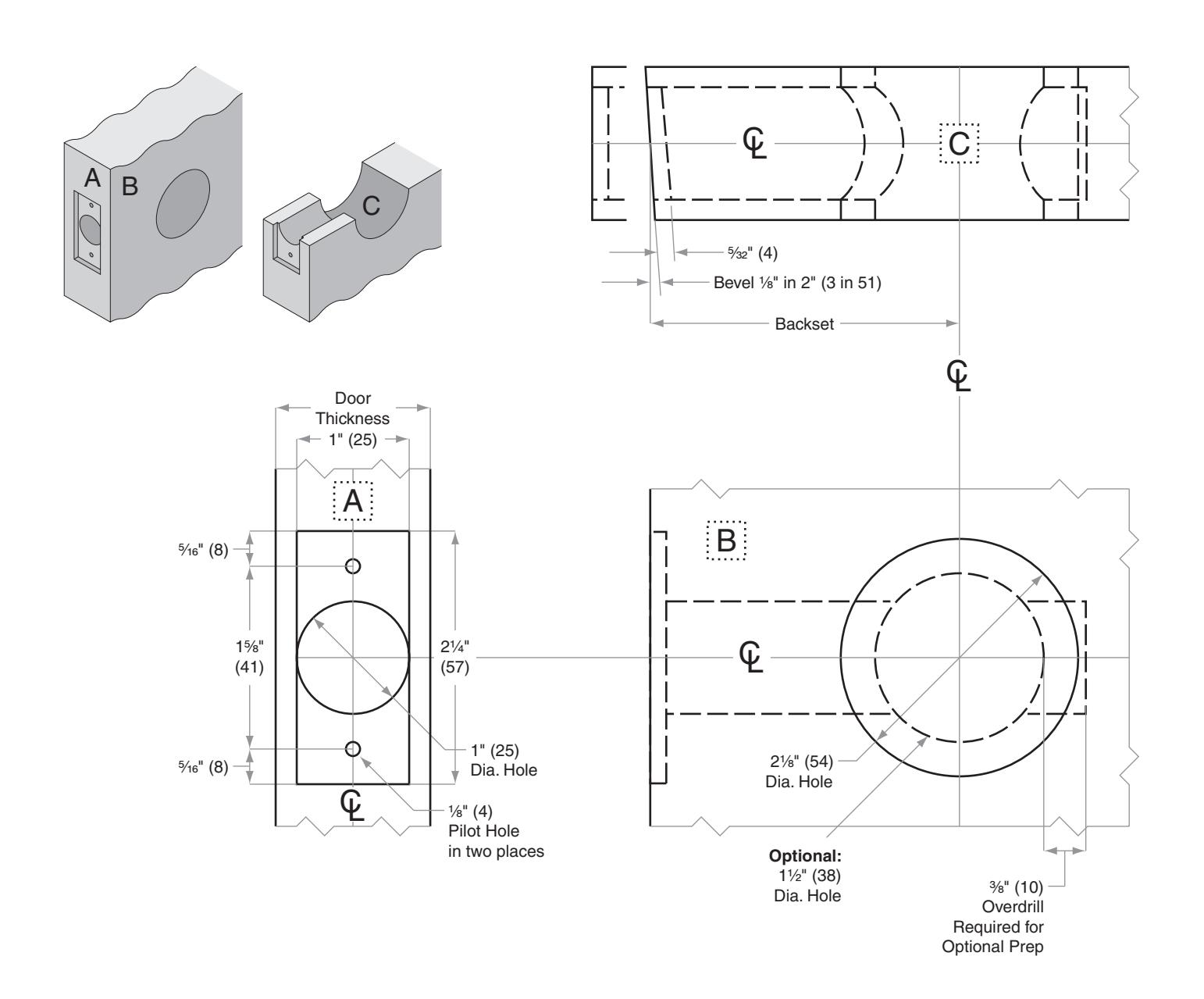

Door preparation template
