FALCON ®

B-Series

B101-B611

Door Type: Metal, Flat or Beveled Door Thickness: 1¾" (44mm) – 21⁄8" (54mm) Faceplate: Square Corner, 1" (25mm) wide

Backsets: FB101-C, 2%" (60mm) | FB101-D, 2%" (70mm) | FB101-F, 5" (127mm)

Dimensions shown in parentheses () are in millimeters.

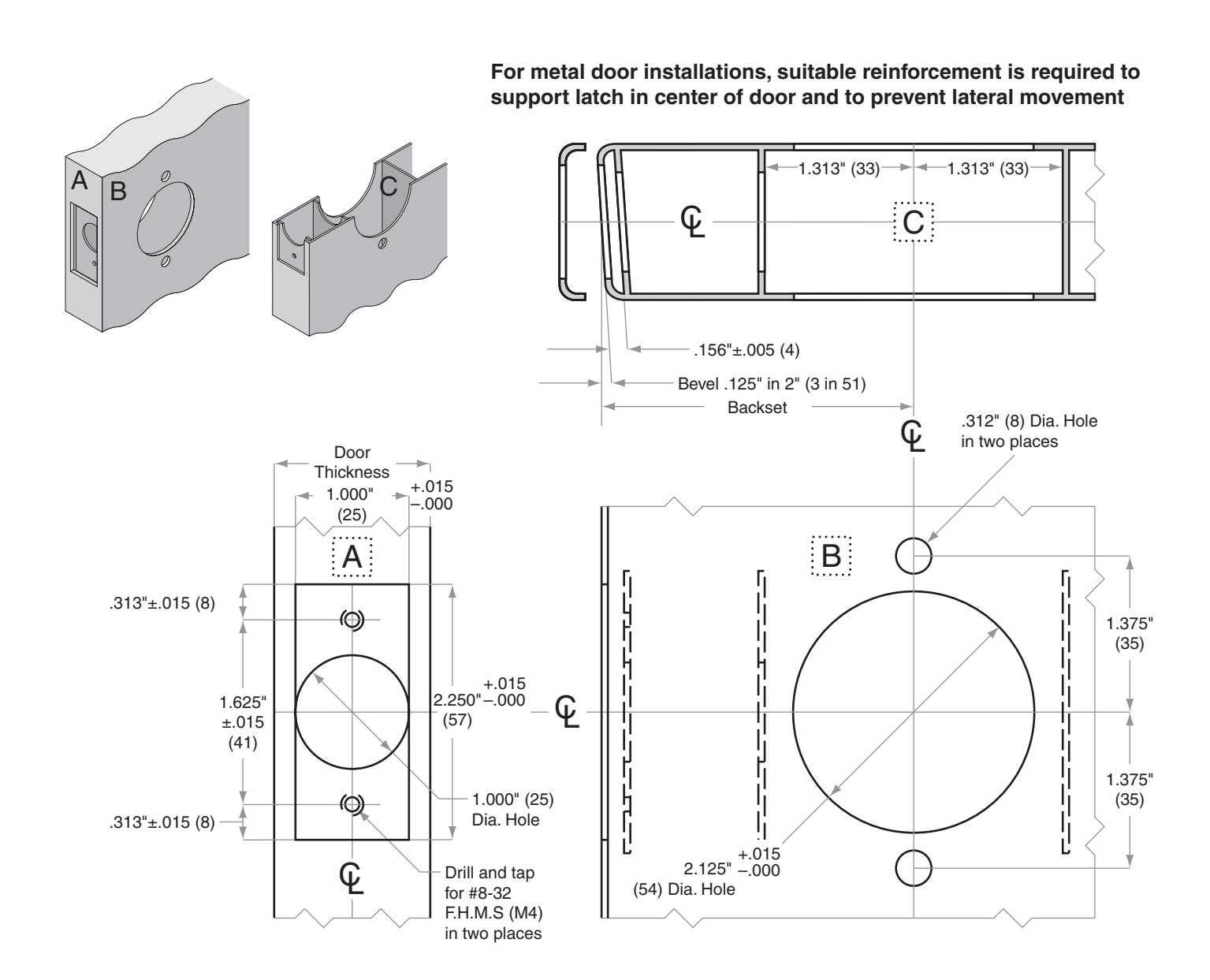

Door preparation template
