Falcon B101-B611 1-1by8in Square Corner Metal Template

Open the original PDF document

View PDF

FALCON ®

B-Series

B101-B611

Door Type: Metal, Flat or Beveled Door Thickness: 1¾" (44mm) – 2½" (54mm) Faceplate: Square Corner, 1½" (29mm) wide

Backsets: FB104-C, 2%" (60mm) | FB104-D, 2%" (70mm) | FB104-F, 5" (127mm)

Dimensions shown in parentheses () are in millimeters.

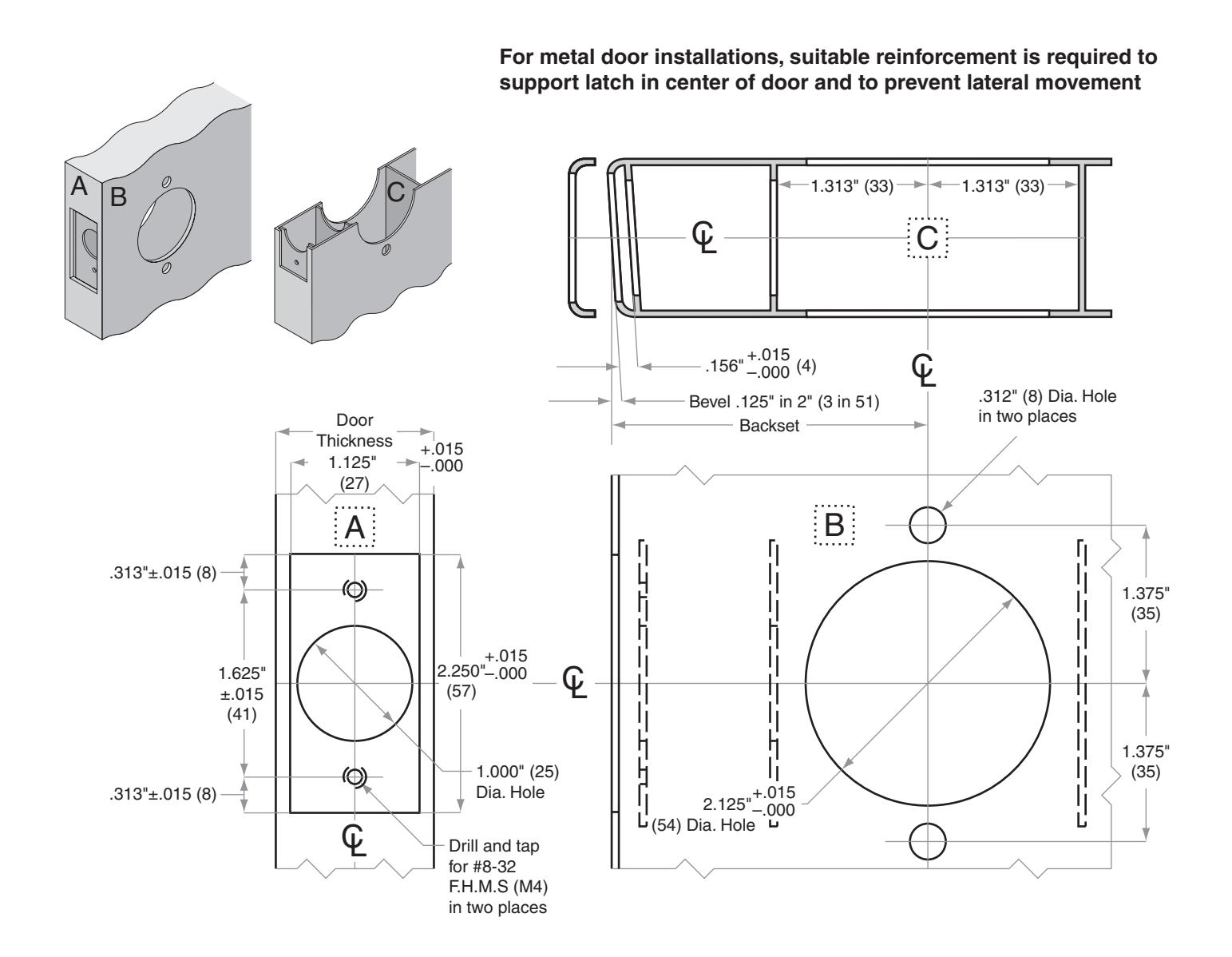

Door preparation template
