640013-00

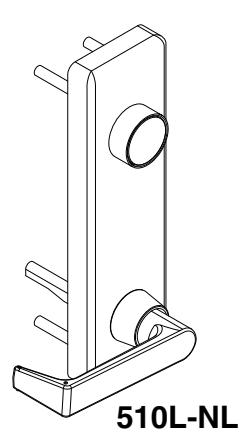

510L-NL/510L-DT 513K-NL/513K-DT
FALCON
Installation Instructions Instrucciones de Instalacion Notice d'Installation
25 Trims25 Moduras25 Garnitures

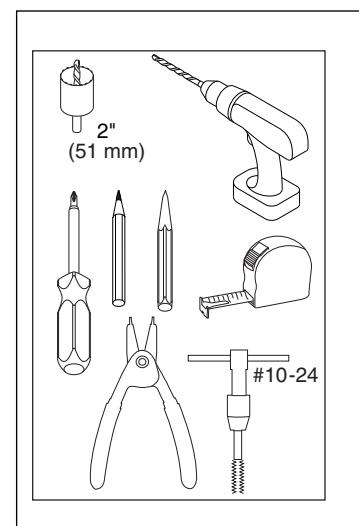

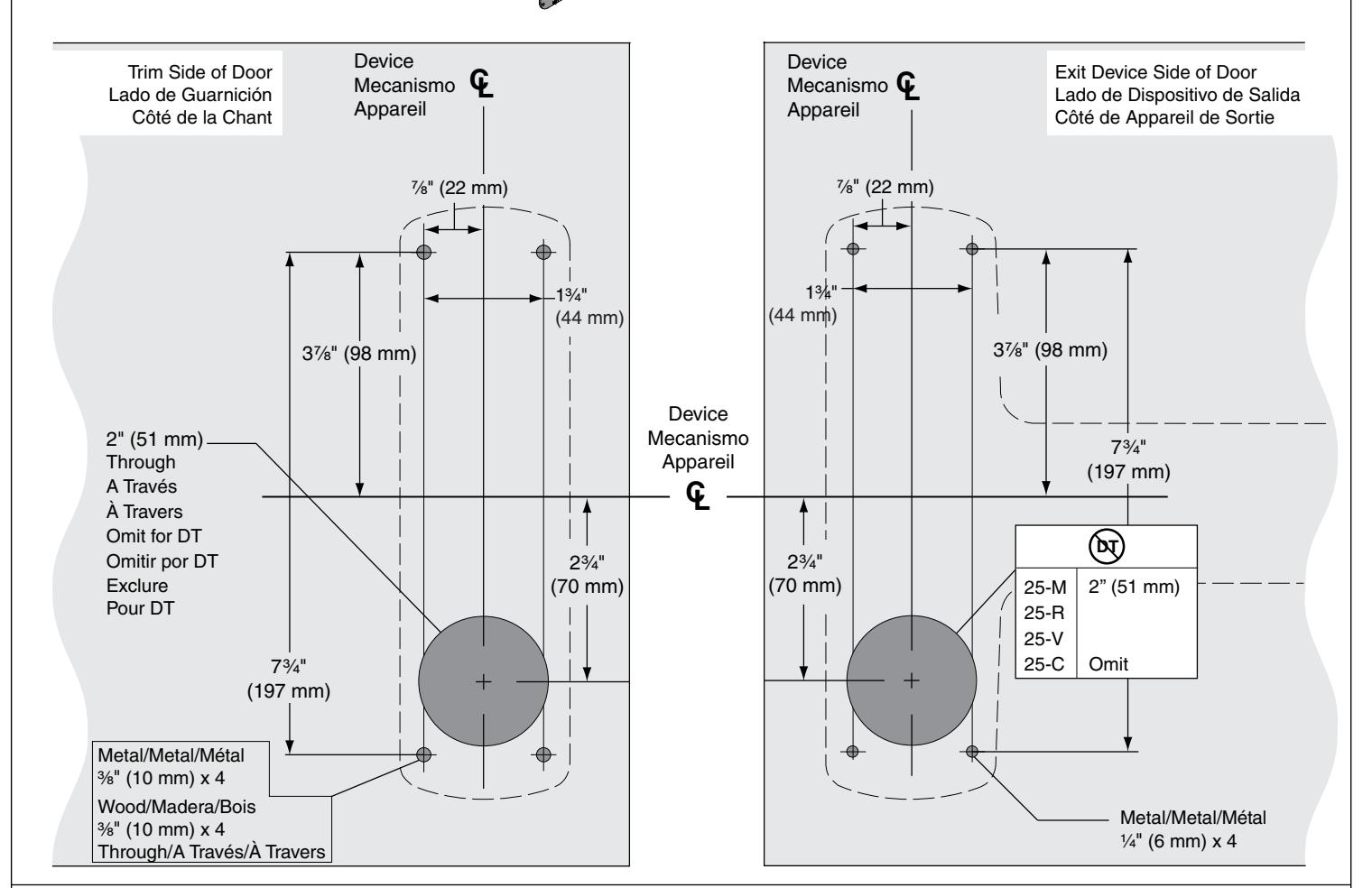

Prepare Door (LHR Shown) Prepare la puerta (Se muestre el LHR) Préparer la porte (LHR illustré)
Use plastic template from device package if available. Utilice la plantilla de plástico del paquete del dispositivo si está disponible. Utiliser le gabarit de plastique de l'emballage du dispositif si fourni.

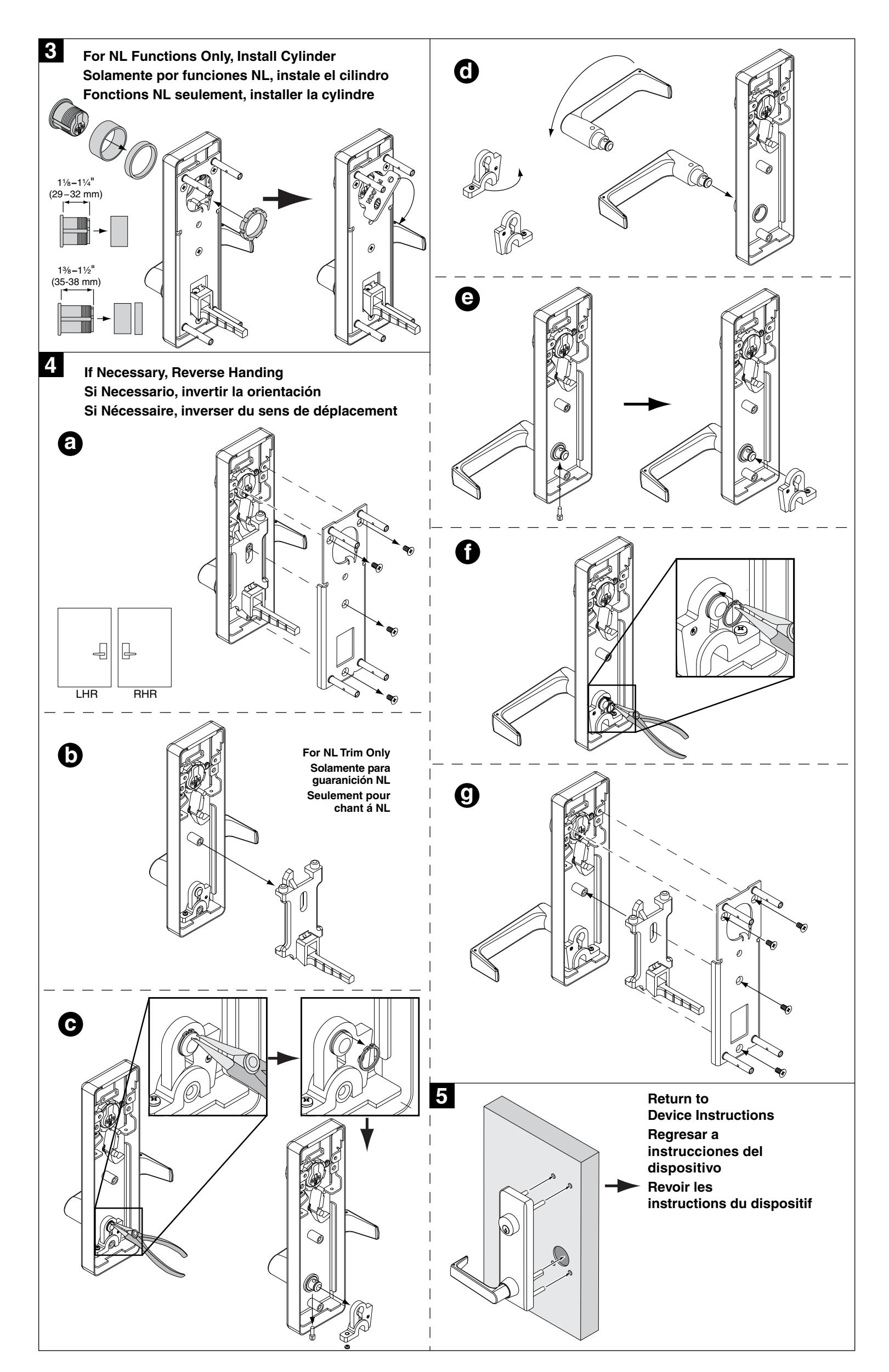

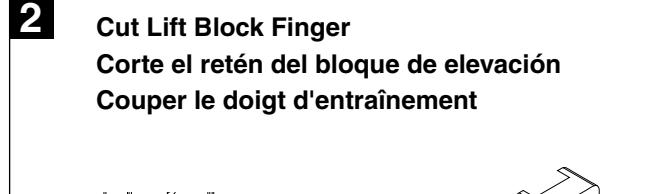

FOR RIM DEVICE (25-R) AND NL TRIM GO TO STEP 3 PARA RIM DEVICE (25-R) Y GUARNICIÓN NL SIGA AL PASO 3 POUR RIM DEVICE (25-R) ET CHANT Á NL PASSER À L'ÉTAPE 3
| 25-R |
Do not cut
No se debe cortar Ne pas couper |
||
|---|---|---|---|
|
25-V
Surface Vertical Exterior Vertical En Surface Verticale |
25-C
Concealed Vertical Oculto Vertical Dissimulé Verticale |
25-M
Mortise Montaje Mortaise |
|
|
1
3
⁄
4
"
44 mm |

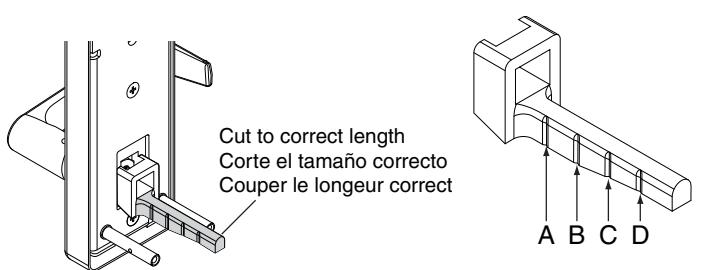

С | А | В |
|
2½"
57 mm |
D | В | С |
