Falcon 25-R and F-25-R Rim Exit Device Wood Door Template 108784
Open the original PDF document
View PDF(F)25-R Rim Device

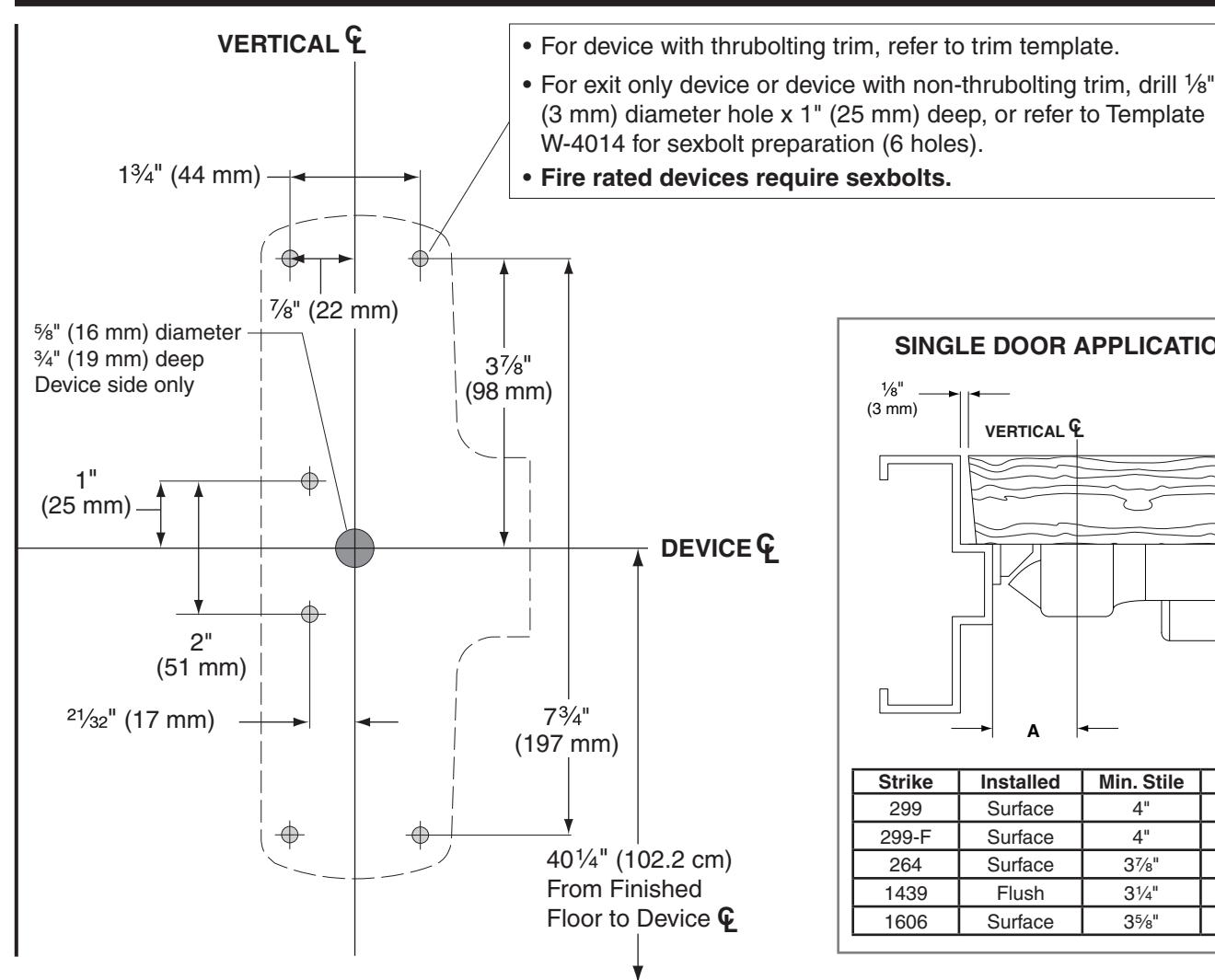

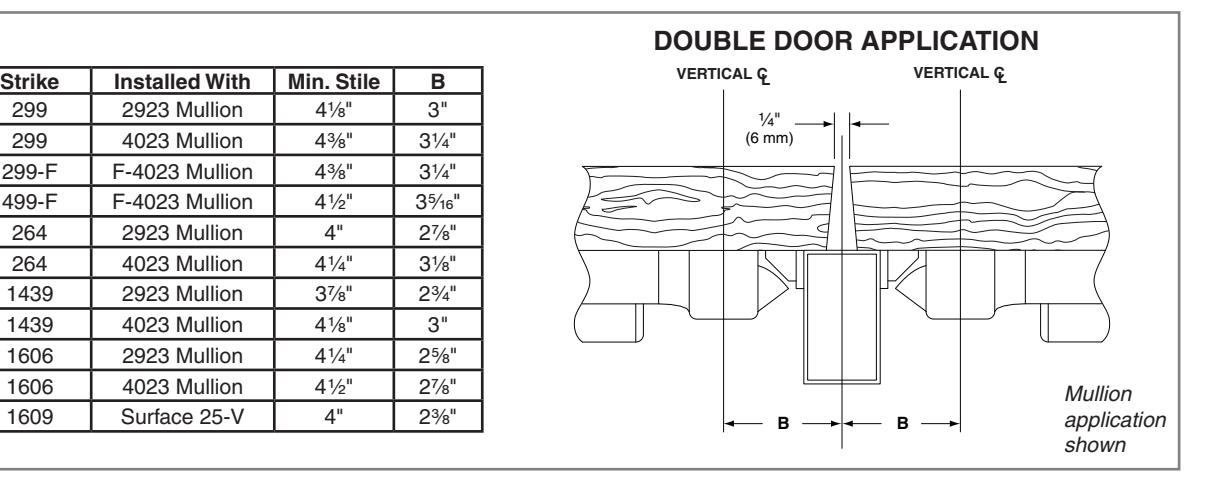

Rim Panic and Fire Exit Devices, Wood Door, LHR Shown, RHR Opposite
| SINGLE DOOR APPLICATION | |||||
|---|---|---|---|---|---|
|
"
(3 mm) |
VERTICAL CL | ||||
| A | |||||
| Strike | Installed | Min. Stile | A | ||
| Surface | 4" | 2¹⁄₄" | |||
| 299 | 2¹⁄₄" | ||||
| 299-F | Surface | 4" | |||
| 264 | Surface | 3⁷⁄₈" | 2¹⁄₈" | ||
| 1439 | Flush | 3¹⁄₄" | 1⁷⁄₁₆" | ||
| 299 | 2923 Mullion | 4¹⁄₈" | 3" |
| 299 | 4023 Mullion | 4³⁄₈" | 3¹⁄₄" |
| 299-F | F-4023 Mullion | 4³⁄₈" | 3¹⁄₄" |
| 499-F | F-4023 Mullion | 4¹⁄₂" | 3⁵⁄₁₆" |
| 264 | 2923 Mullion | 4" | 2⁷⁄₈" |
| 264 | 4023 Mullion | 4¹⁄₄" | 3¹⁄₈" |
| 1439 | 2923 Mullion | 3⁷⁄₈" | 2³⁄₄" |
| 1439 | 4023 Mullion | 4¹⁄₈" | 3" |
| 1606 | 2923 Mullion | 4¹⁄₄" | 2⁵⁄₈" |
| 1606 | 4023 Mullion | 4¹⁄₂" | 2⁷⁄₈" |
| 1609 | Surface 25-V | 4" | 2³⁄₈" |
- For sexbolt preparation, refer to Template W-4014.
- For outside trim, see trim template for door preparation.
- For (F)25-R on ANSI A115.2 door, refer to Template W-1260.
- For NL-OP cylinder preparation, see template W-4030.
TEMPLATE
W-1201-c
