Falcon 24-Series, 24-V, F-24-V, Installation Instructions – English, French, Spanish 107417
Open the original PDF document
View PDF
24-V & F-24-V
640011-00
Surface Vertical Rod Exit Device Dispositivo de salida con varilla vertical en la superficie Appareil de sortie de la tige verticale de surface

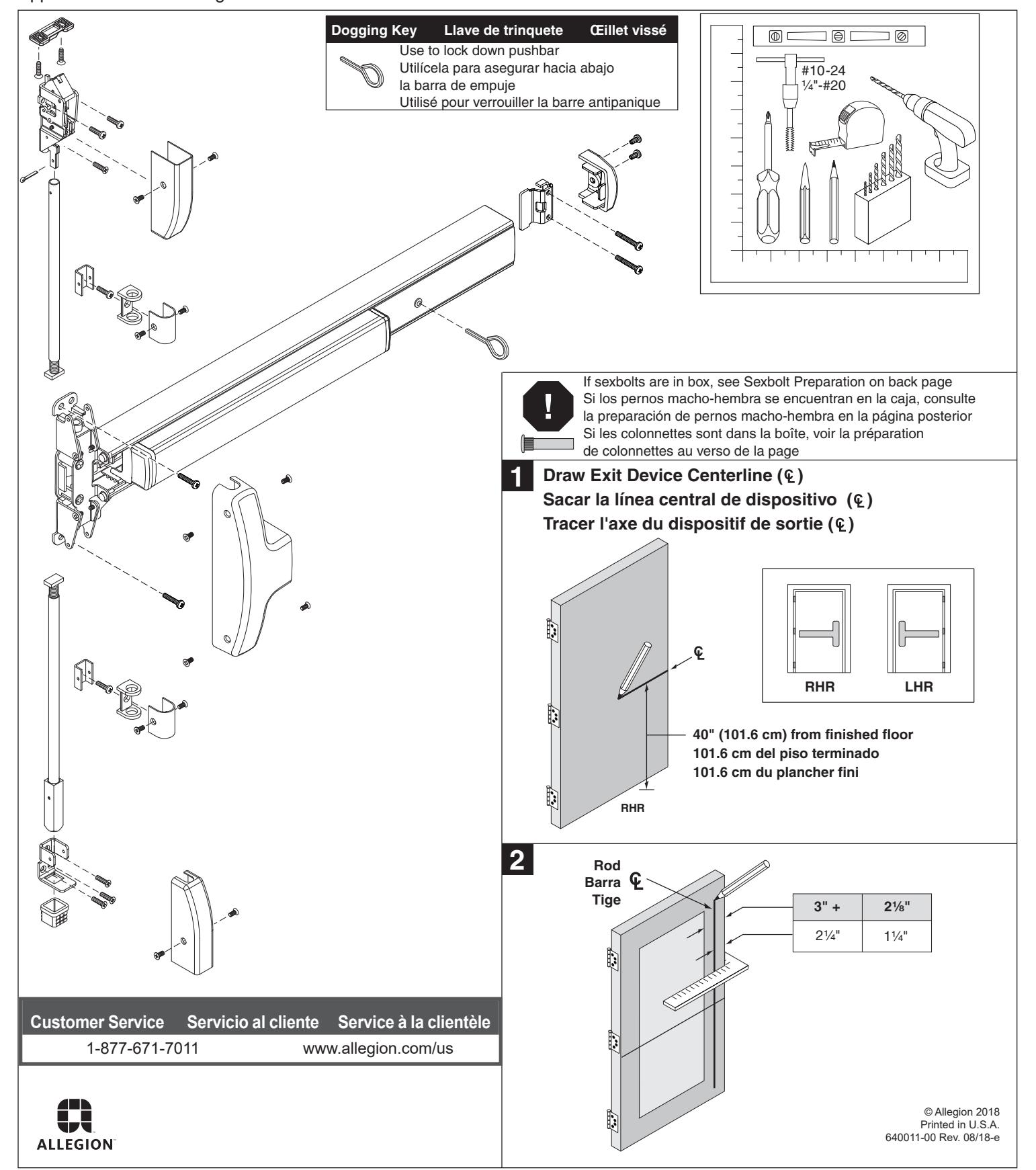

Installation Instructions Instrucciones de Instalación Notice d'installation

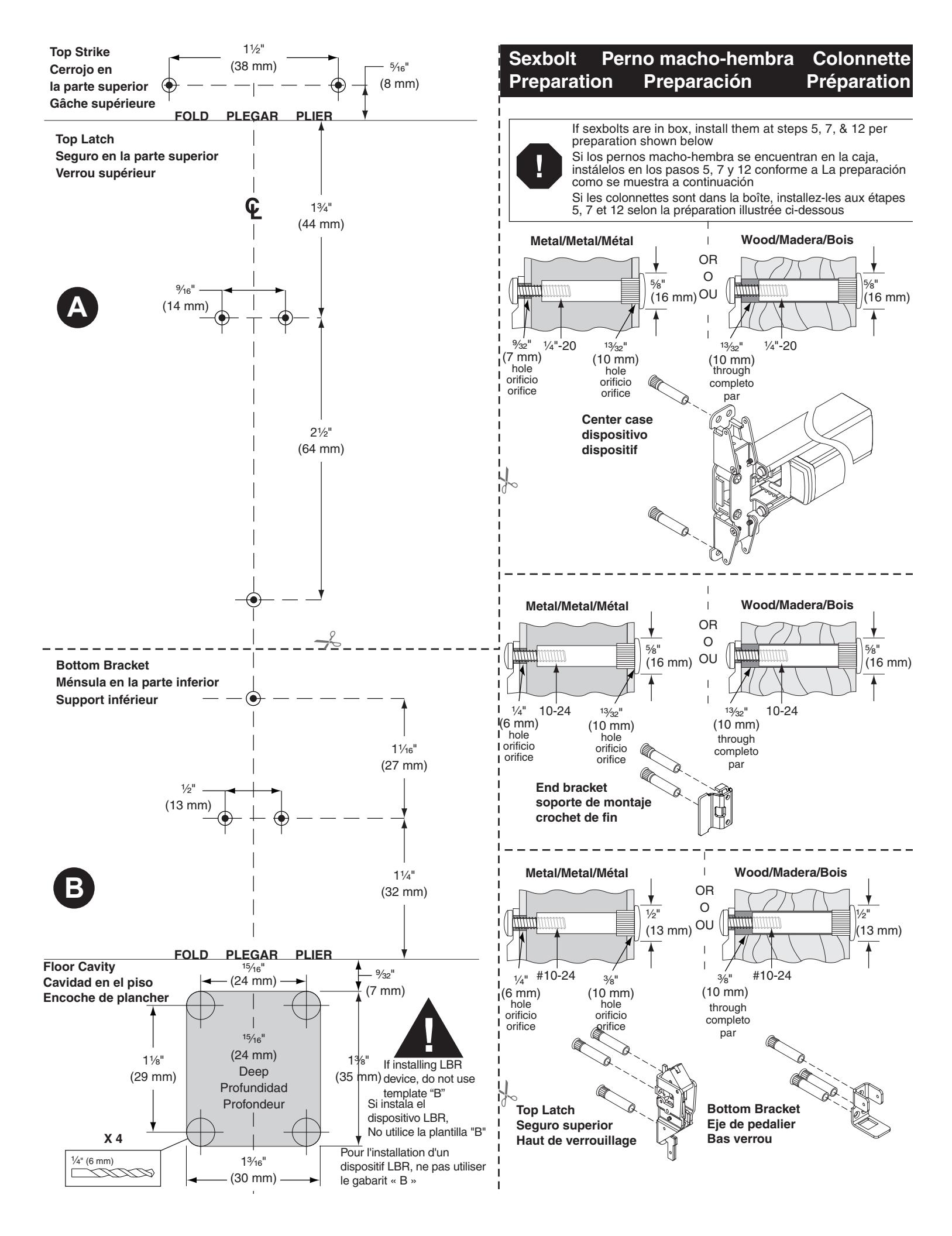

3 Mark 2 Holes Using Plastic Template Aligned to Marque 2 orificios utilizando la plantilla de plástico alineada a la
Marquer 2 orifices en utilisant le gabarit de plastique aligné à la

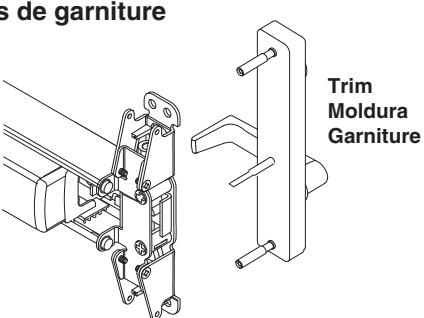

4 If Installing Trim, Go To Trim Instructions Se instala la moldura, vaya a las instrucciones de molduras
Pour l'installation d'une garniture, voir les instructions de garniture

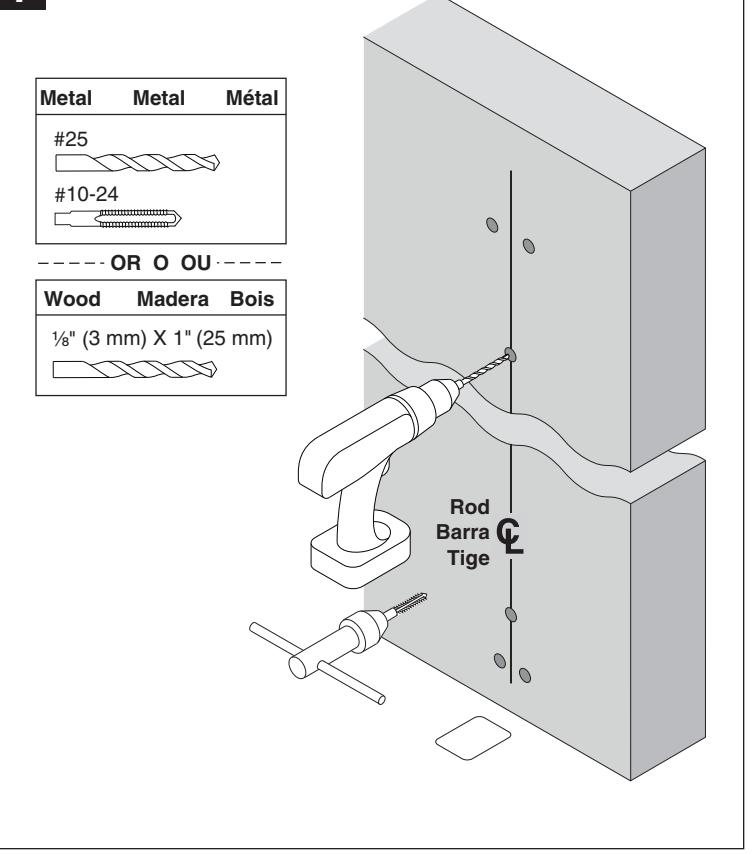

5 Prepare 2 Holes Prepare 2 orificios Préparer 2 orifices Metal Metal Métal OR O OU Wood Madera Bois #7 ¹⁄₄" x #20 ¹⁄₈" (3 mm) X 1" (25 mm) Rod Barra Tige

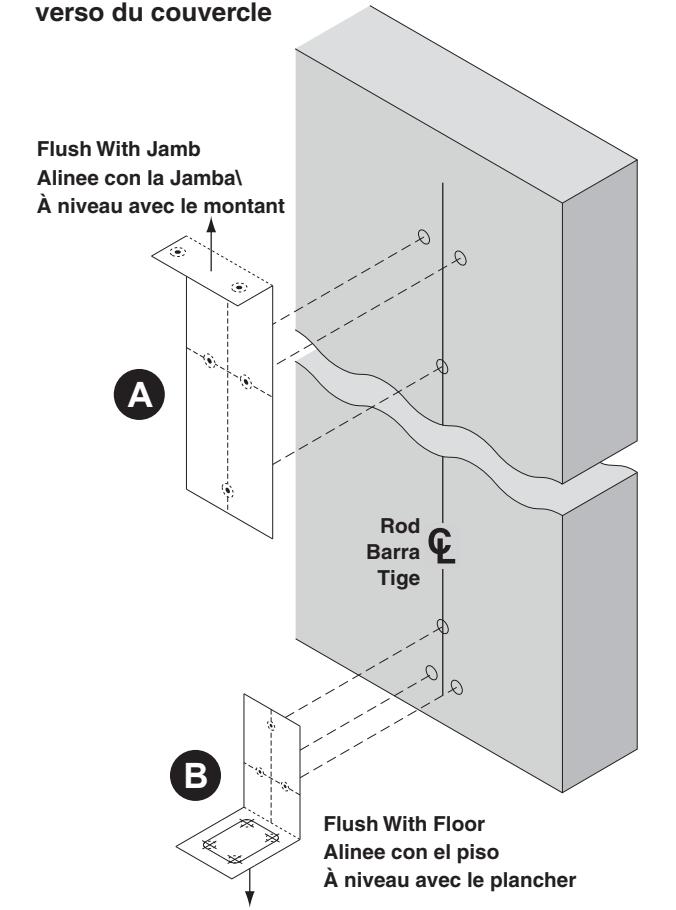

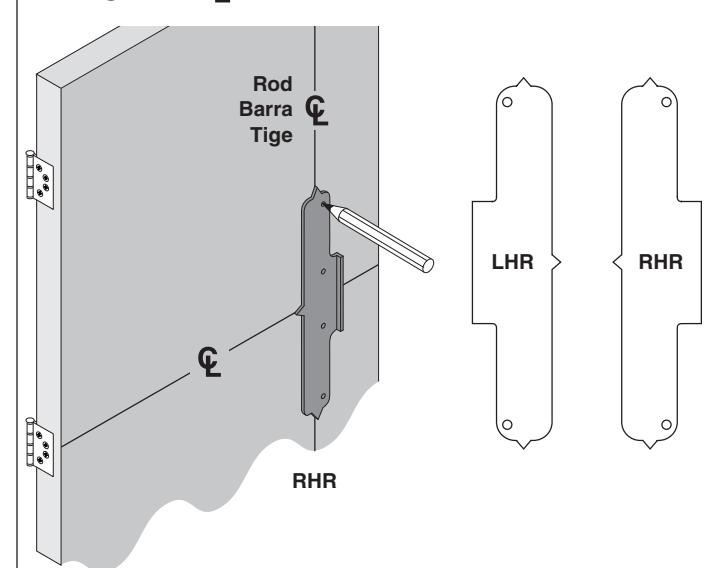

6 Mark Door Using Paper Templates On Back Cover Marque la puerta utilizando plantillas de papel en la cubierta posterior
Marquer la porte en utilisant les gabarits de papier au

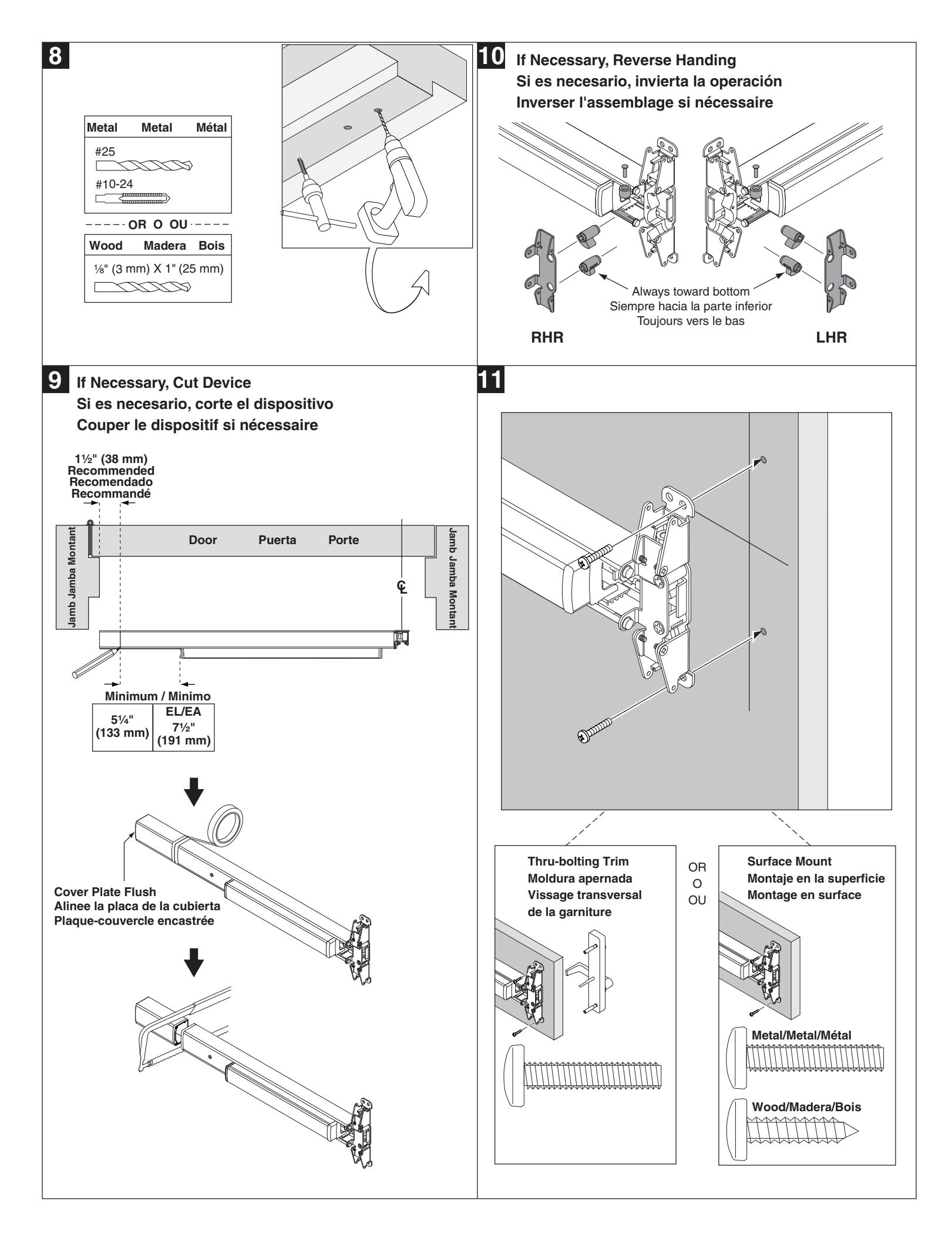

7

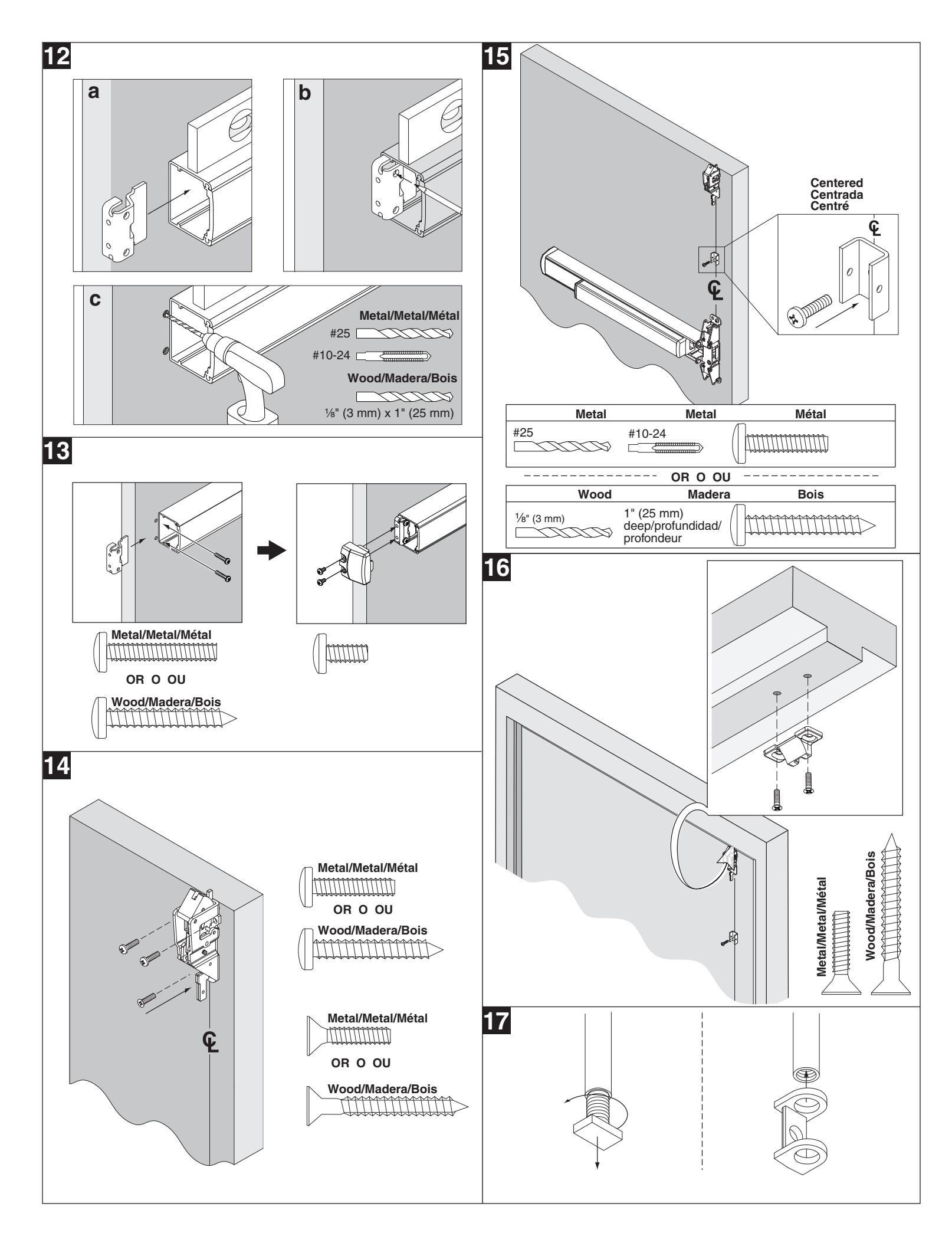

18 21 Prepare Top Rod Length Preparar la longitud de la barra en la parte superior Préparer la longueur de la tige supérieure
| Height | *Rod Cut Required | Extension Required |
|---|---|---|
| Altura | *La barra Requiere Corte | Extensión que se Requiere |
| Hauteur | *Coupe de Tige Nécessaire | Longueur Nécessaire |
| 6' 8" | 4" | – |
| 7' 0" | – | – |
| 7' 2" | 10" | 1' |
| 7' 6" | 6" | 1' |
| 7' 10" | 2" | 1' |
| 8' 0" | – | 1' |
| 8' 6" | 6" | 2' |
| 8' 10" | 2" | 2' |
| 9' 0" | – | 2' |
| 9' 6" | 6" | 3' |
| 9' 10" | 2" | 3' |
| 10' 0" | – | 3' |
- *Do not cut threaded end of top rod
- *No cortar el etremo roscado de la barra superior
- *Ne pas couper l'embout fileté de la tige supérieure

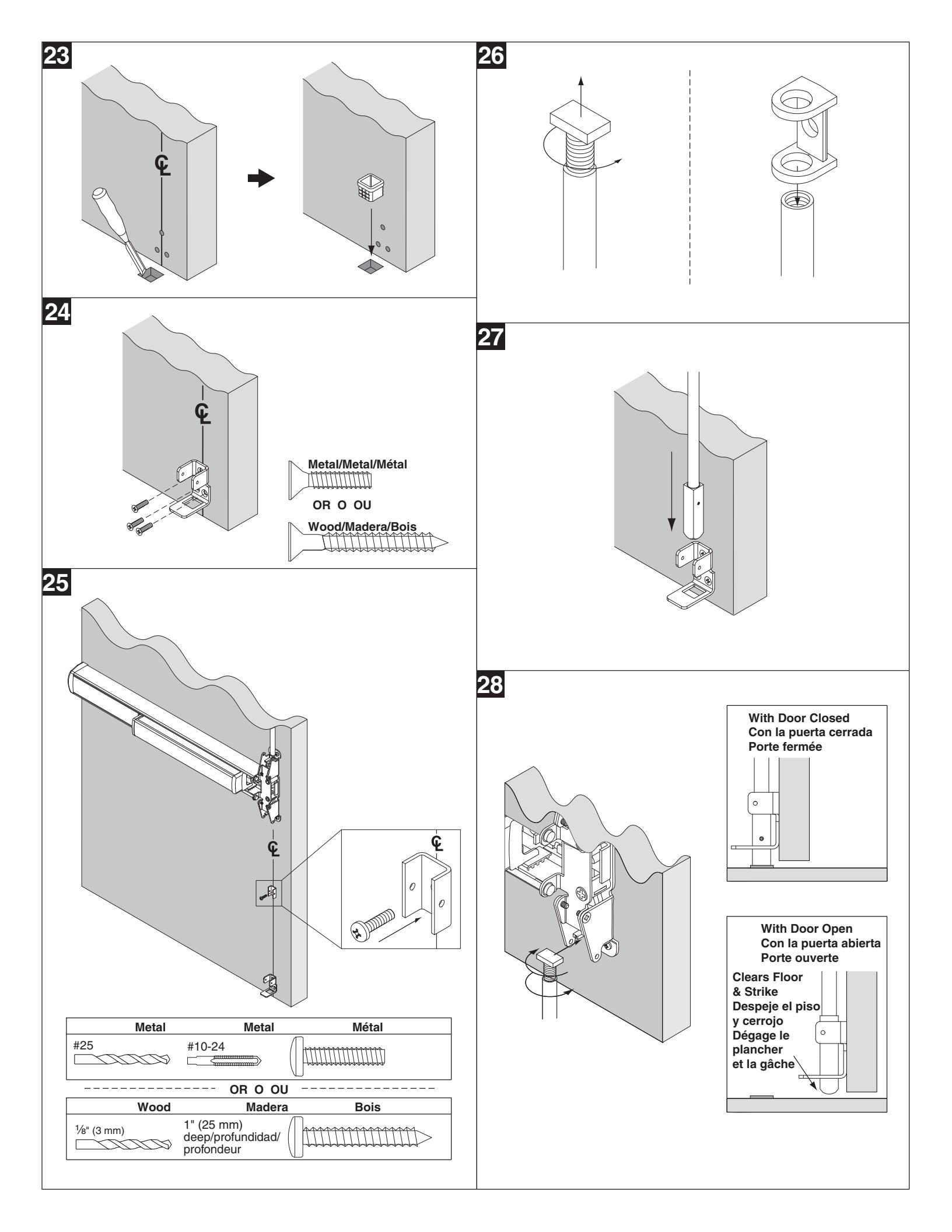

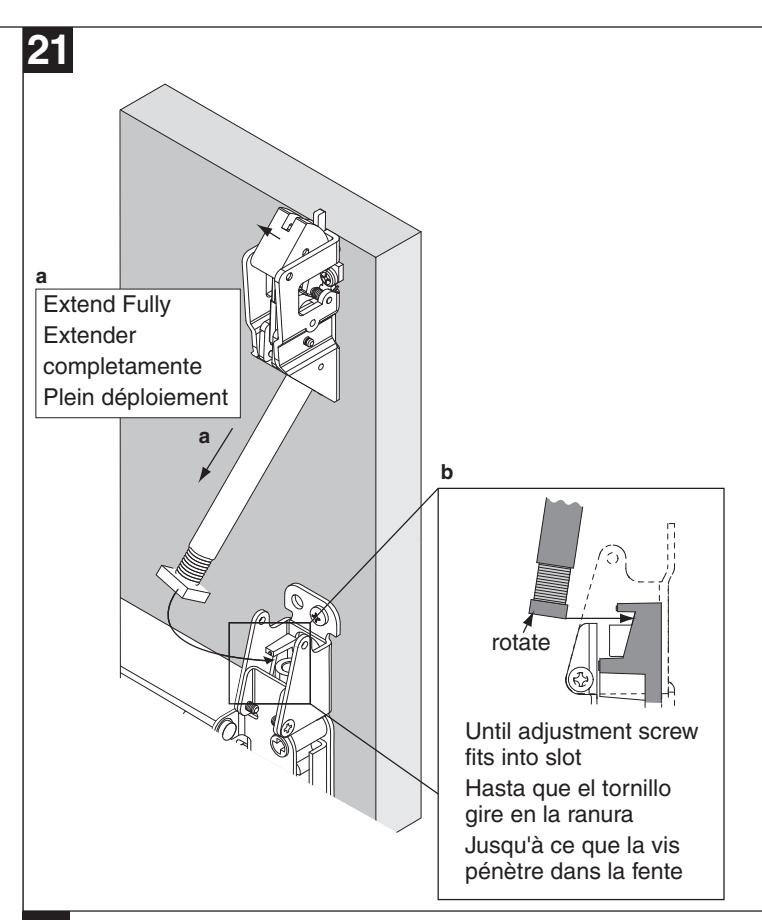

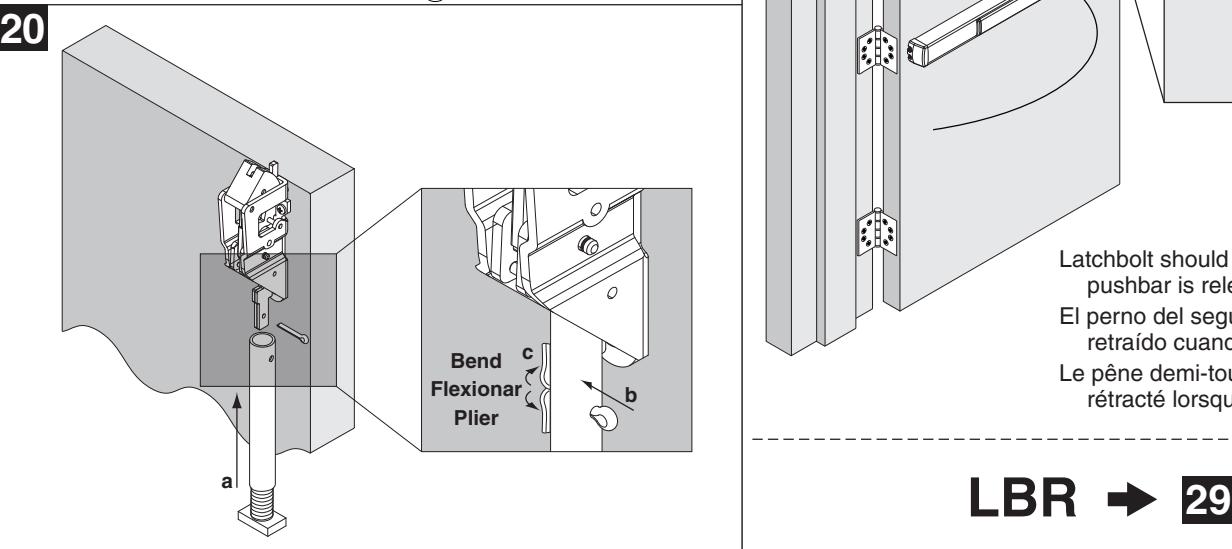

19 Drill New Hole, if Necessary Perforar un orificio nuevo, si es necesario Percer un nouvel orifice si nécessaire

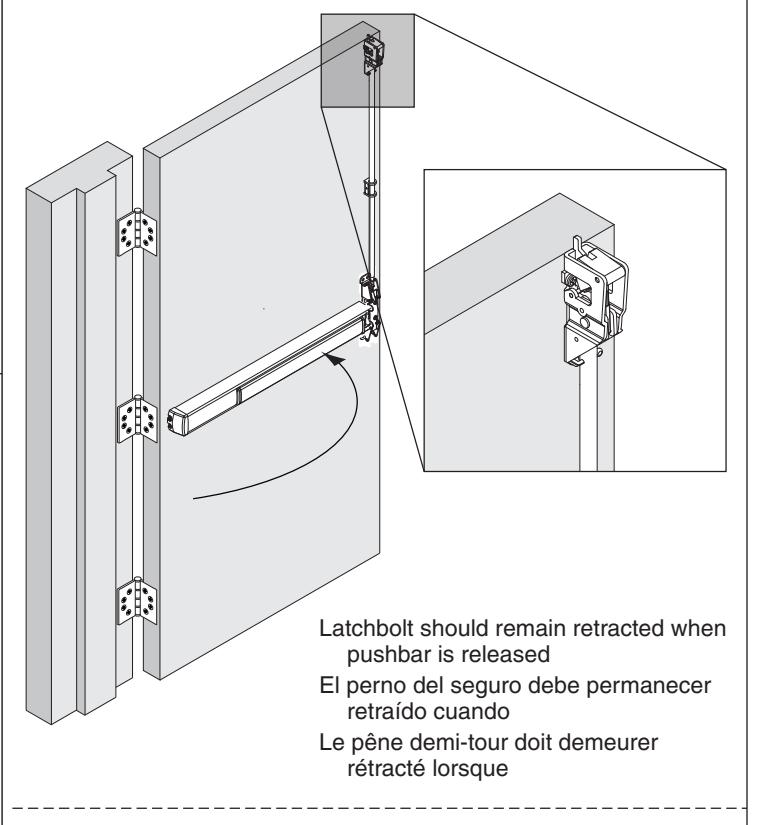

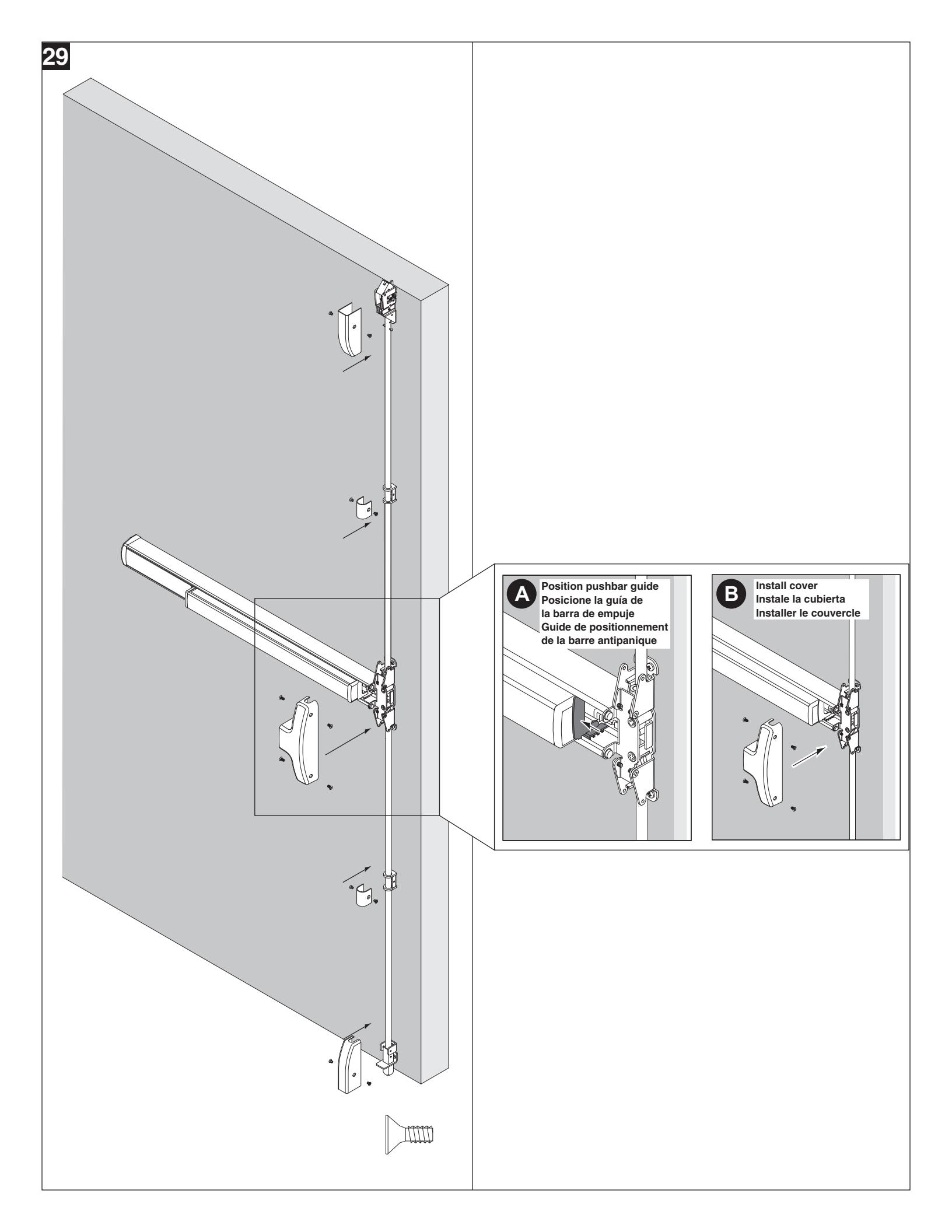

22 Test Top Latch Function Prueba de la función del seguro en la parte superior Vérifier le fonctionnement du verrou supérieur
