24-R & F-24-R

640010-00

Rim Exit Device Dispositivo de salida con montura Appareil de sortie du rebord

Installation Instructions Instrucciones de Instalación Notice d'installation

If sexbolts are in box, see Sexbolt Preparation on back page Si los pernos macho-hembra se encuentran en la caja consulte preparación de pernos macho-hembra en la página posterior Si les colonnettes sont dans la boîte, voir la préparation de colonnettes au verso de la page

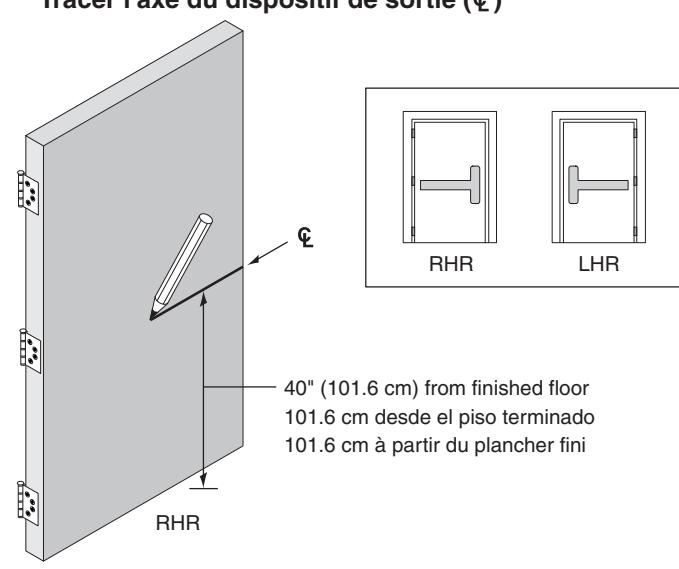

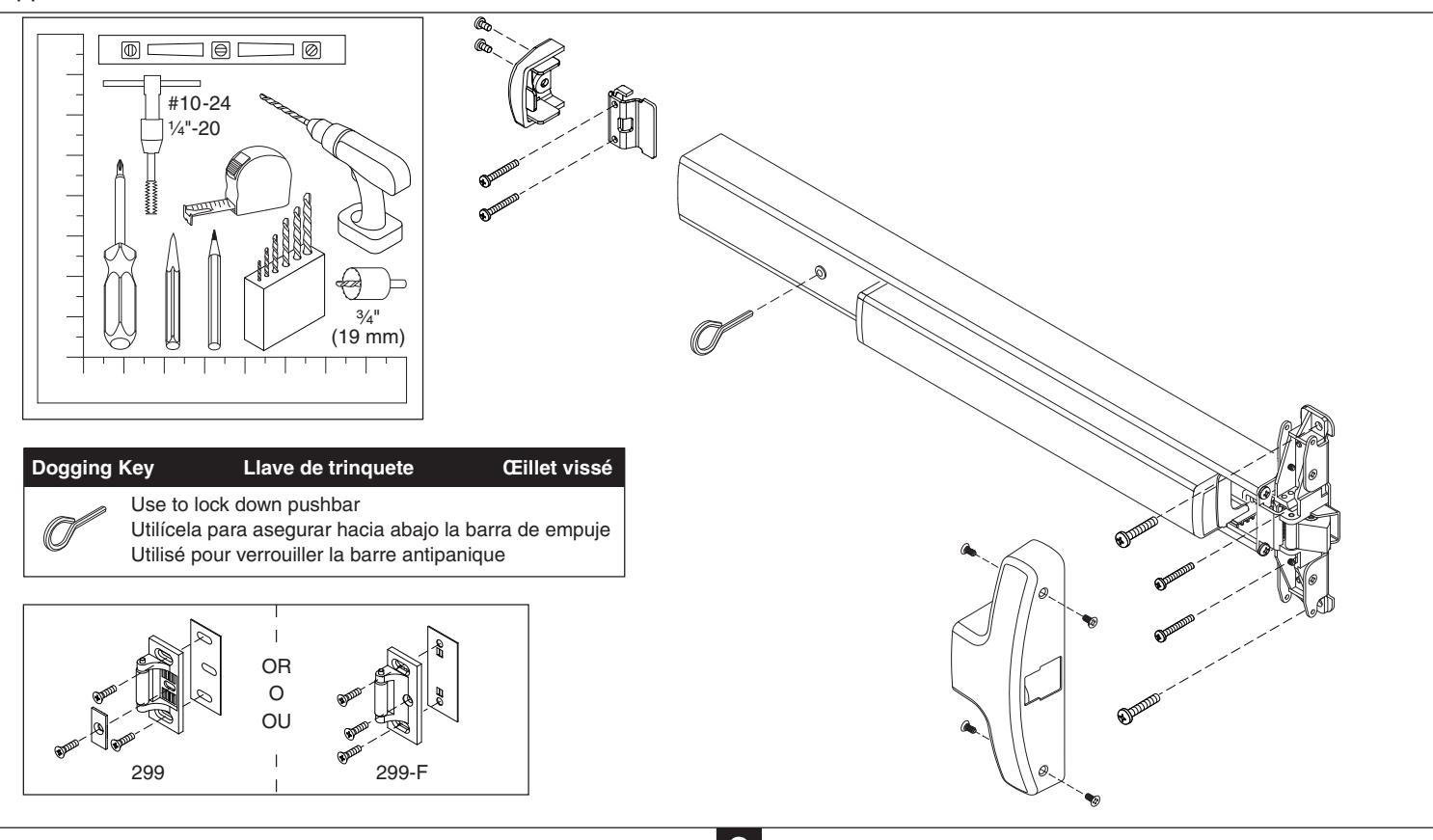

Draw Exit Device Centerline ( ) Saque la línea central del dispositivo de salida ( ) Tracer l'axe du dispositif de sortie ( ) 1

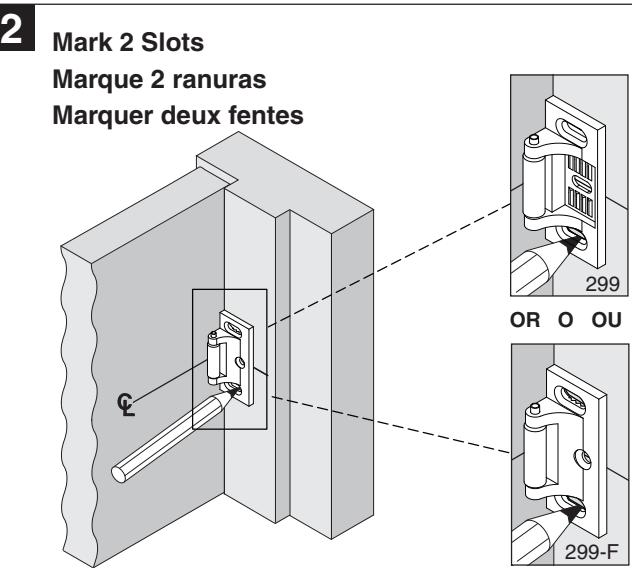

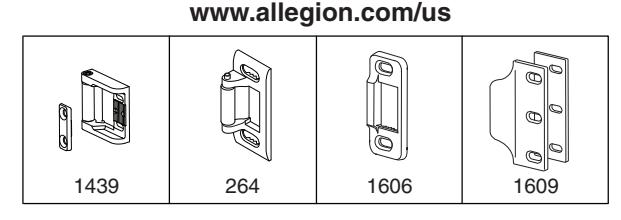

For more information on strikes shown below, go to: Para mayor información sobre cerrojos que se muestran a continuación, vaya a: Pour obtenir plus d'information au sujet des gâches illustrées ci-dessous, aller à:

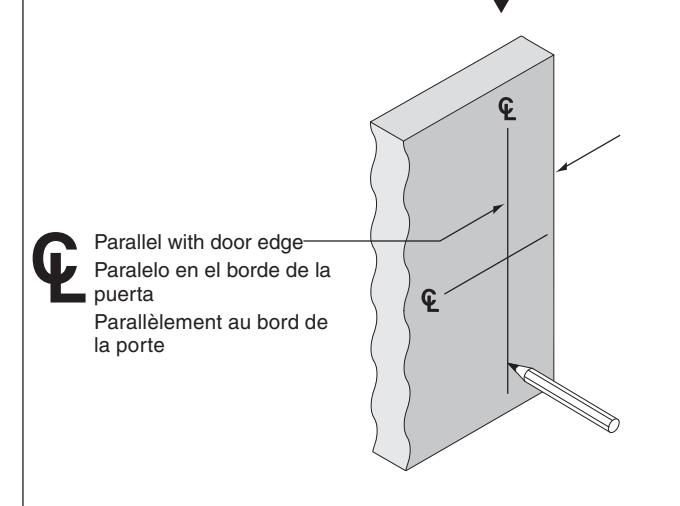

4 Draw Vertical Centerline ( ) Sacar línea central vertical ( ) Tracer l'axe vertical ( ) Center point on plastic template Punto central en la plantilla de plástico Placer la pointe de centrage sur le gabarit de plastique

profondeur

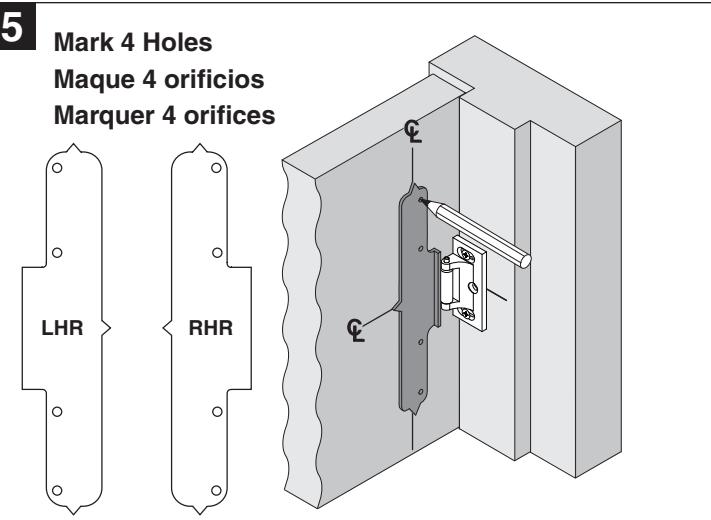

*If using trim, holes may have been drilled already
*Si utiliza molduras, los orificios ya deben estar perforados
*Les orifices peuvent être déjà percés si vous utilisez une garniture

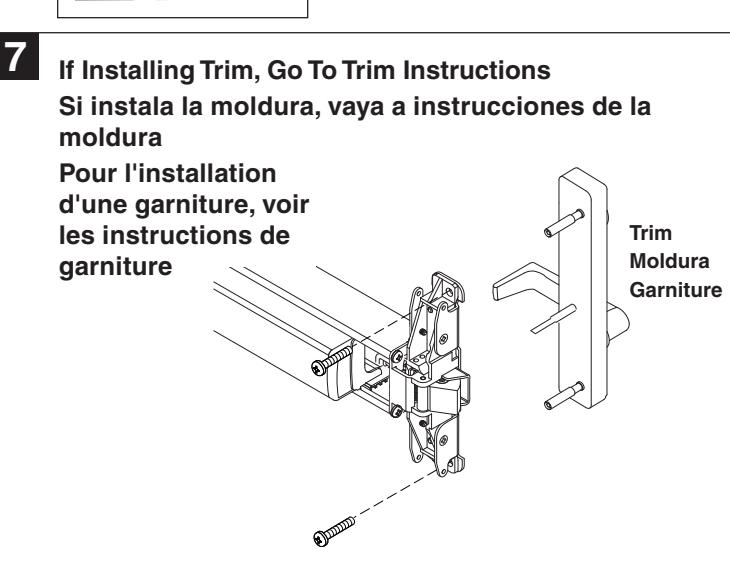

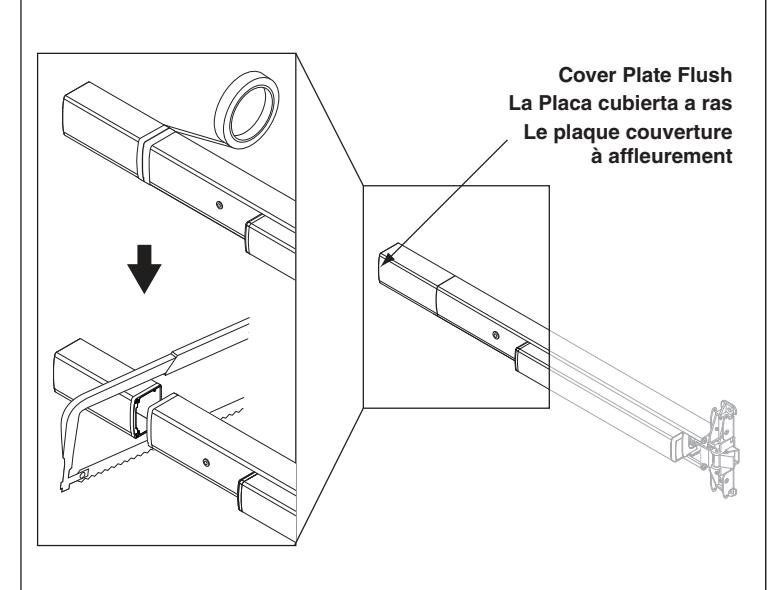

9 If Necessary, Cut Device Si es necesario, corte el dispositivo Couper le dispositif si nécessaire

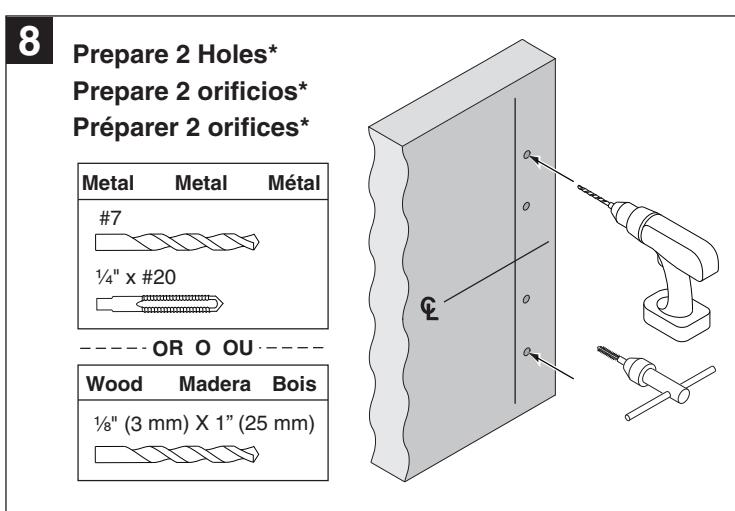

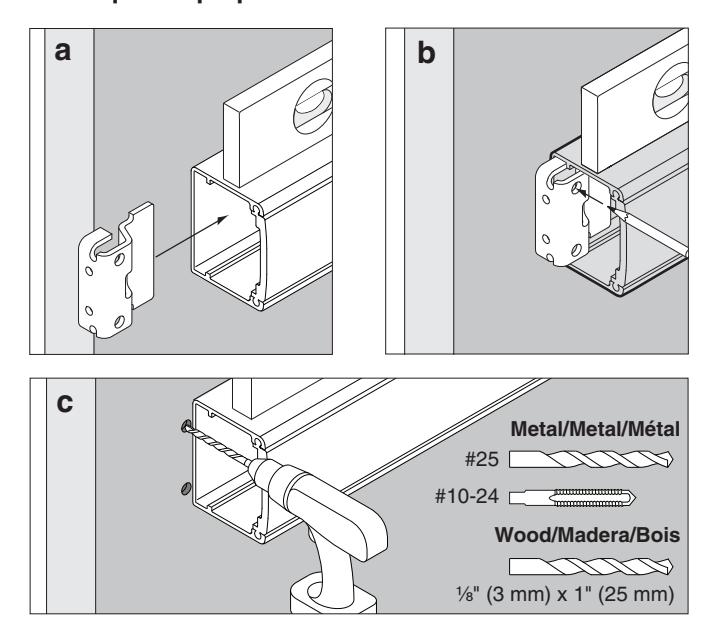

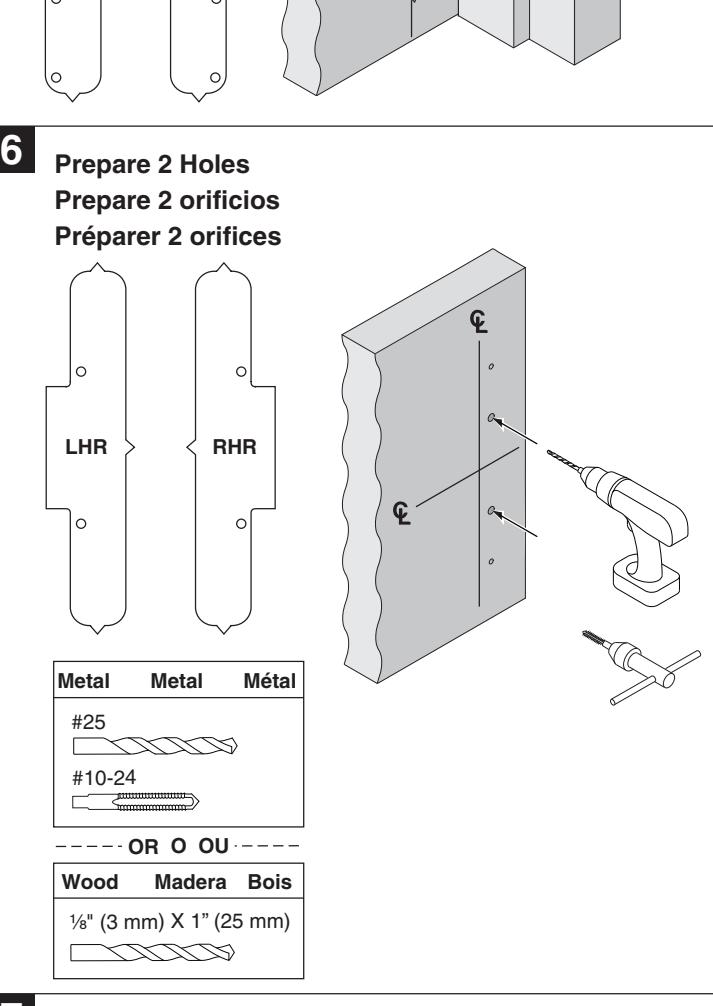

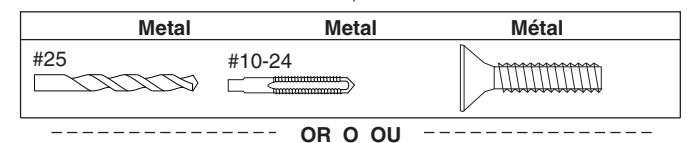

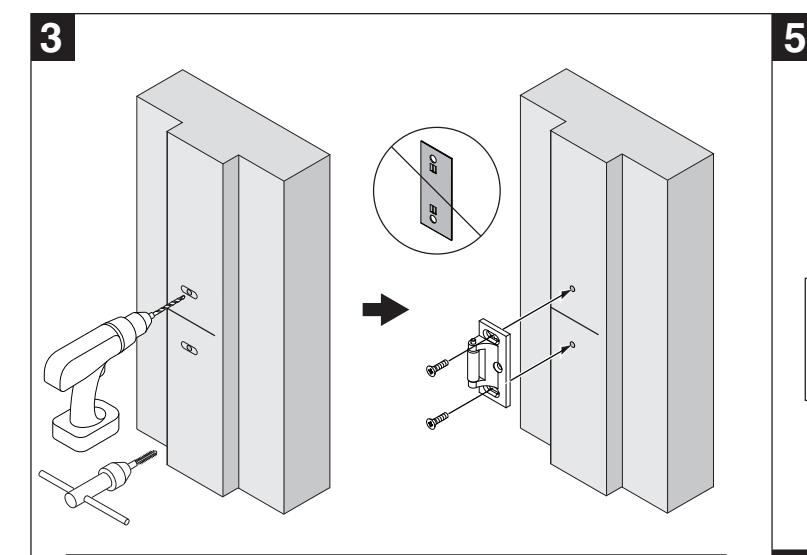

Mark and Prepare 2 Holes Marque y prepare 2 orificios Marquer et préparer 2 orifices

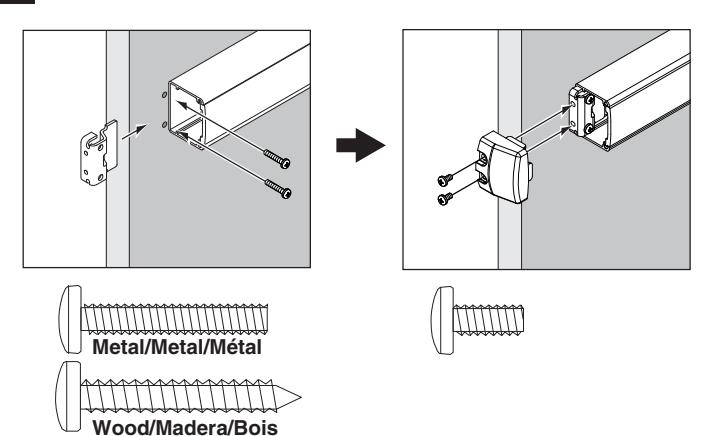

Install Required Support Screws Instale los tornillos de soporte requeridos Installer les vis nécessaires de support

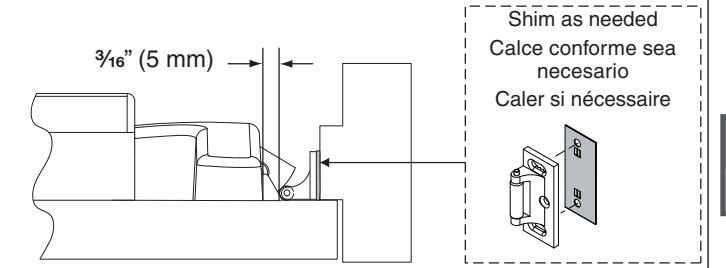

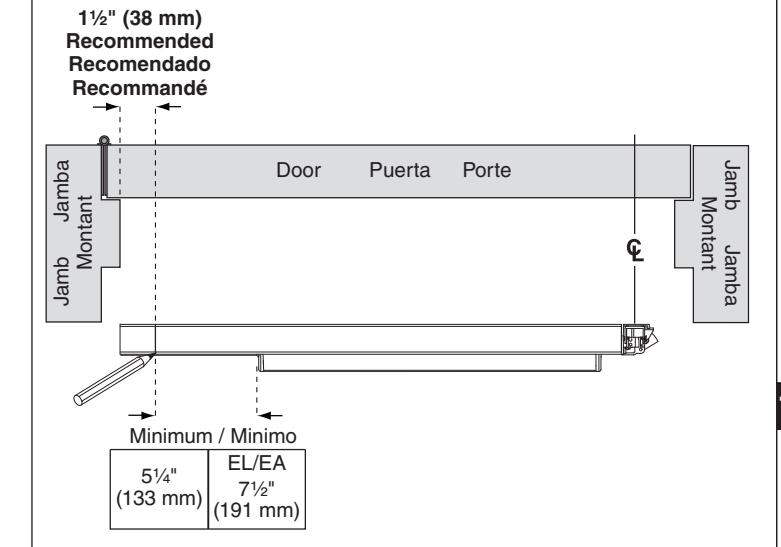

Check Dimension Verifique las dimensiones Vérifier la dimension

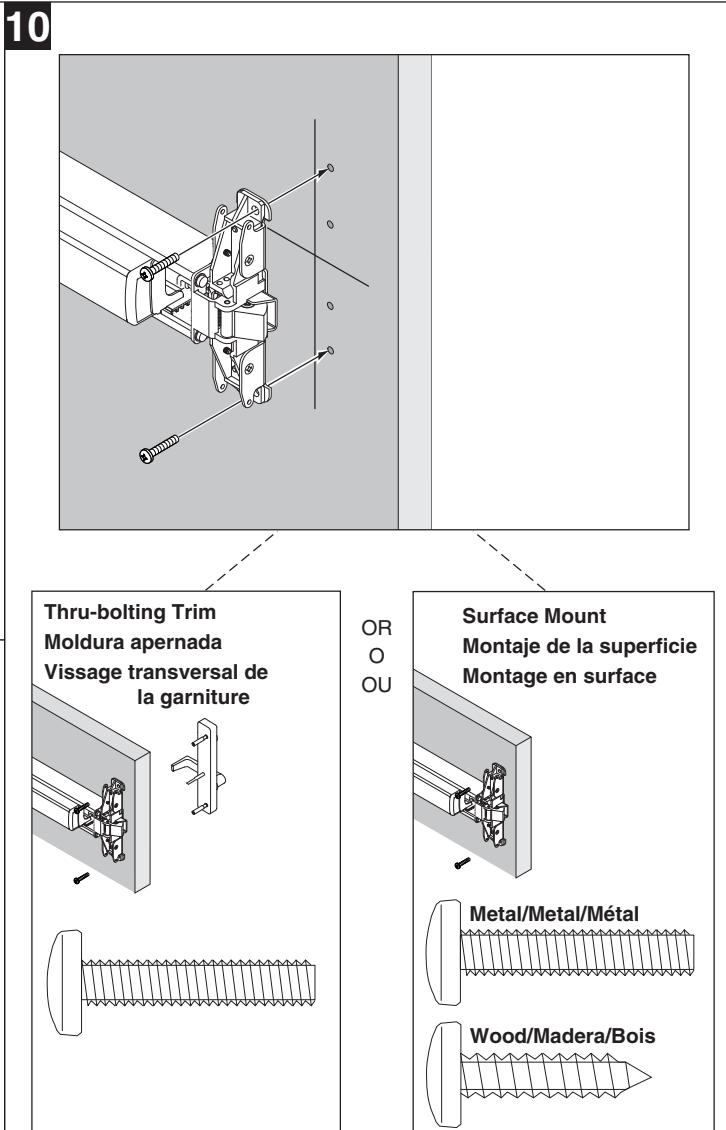

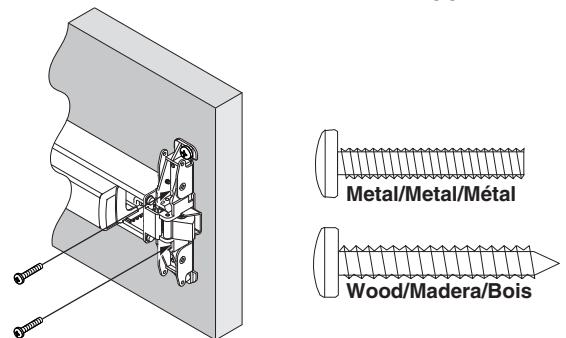

Install Support Screw Instale el tornillo de soporte Installer les vis de support

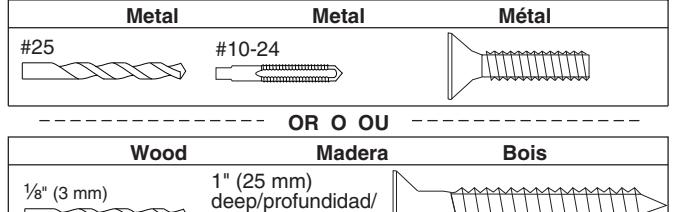

Wood	Madera	Bois Bois
½" (3 mm)	1" (25 mm) deep/profundidad/ profondeur

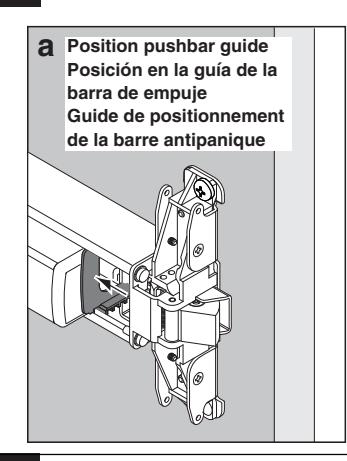

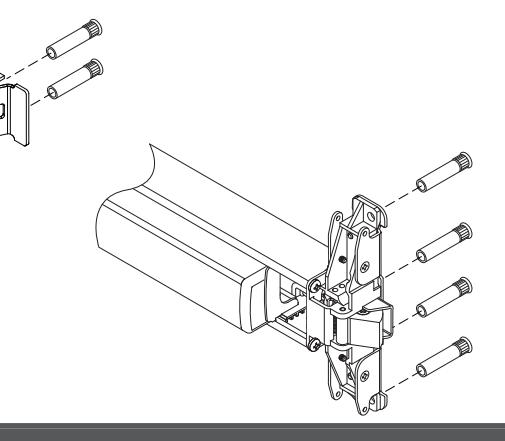

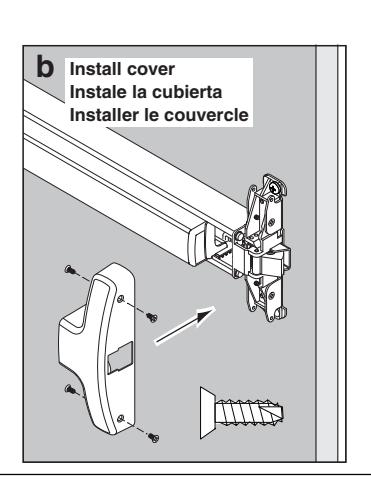

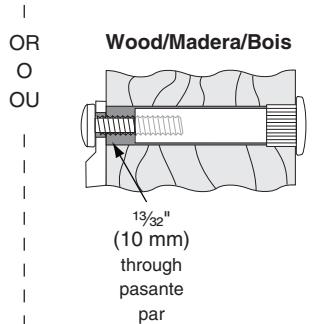

Sexbolt Perno macho-hembra Colonnette Preparation Preparación Préparation

If sexbolts are in box, during steps $\,$ 6, 8, $\,$ 8 11 prepare holes and install them as shown below

Si los pernos macho-hembra se encuentran en la caja durante los pasos 6, 8 y 11 prepare los orificios

Si les colonnettes sont dans la boîte, préparer les orifices pendant les étapes 6, 8 et 11

Customer Service Servicio al cliente Service à la clientèle 1-877-671-7011 www.allegion.com/us
