640012-00

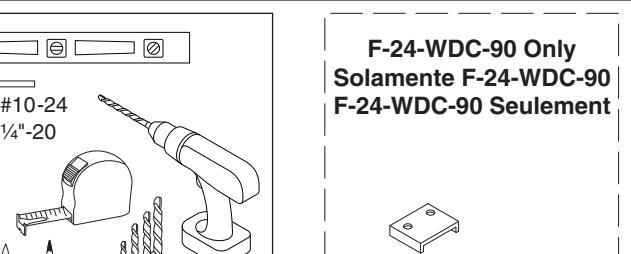

24-C, F-24-C, & F-24-WDC-90 Installation Instructions

Instrucciones de Instalación Notice d'installation

Concealed Vertical Rod Exit Device Dispositivo de salida con varilla vertical oculta Appareil de sortie de la tige verticale couverte

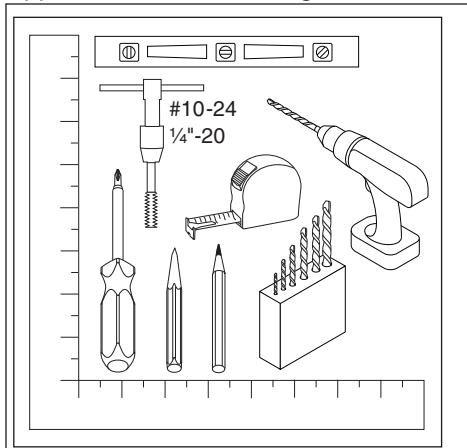

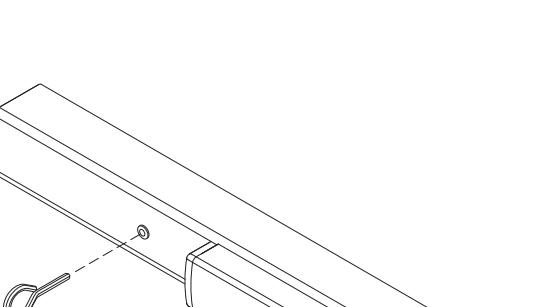

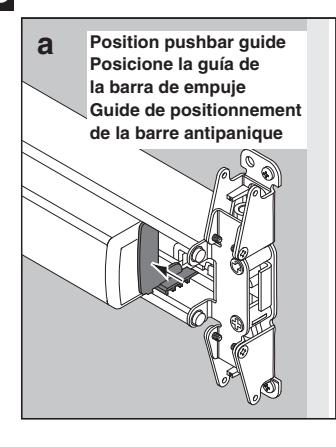

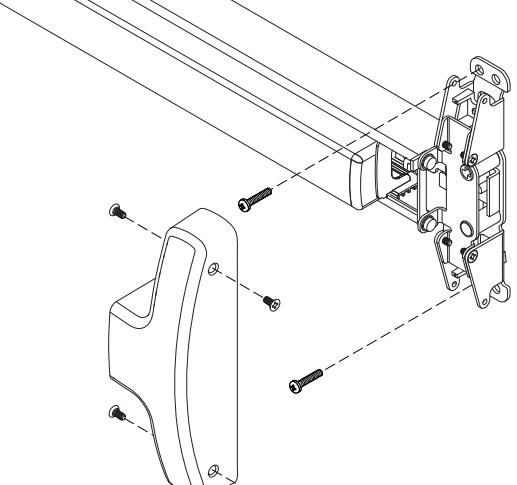

Use to lock down pushbar Utilícela para asegurar hacia abajo la barra de empuje

Utilisé pour verrouiller la barre antipanique

640012-00 Rev. 03/19-h Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

© Allegion 2019 Printed in U.S.A.

Strike
4188-N.S.	2¹⁄₄" to 2¹⁄₂"	1¹⁄₄"
4188	2¹⁄₂" to 3¹⁄₂"	1¹⁄₂"
4188	3¹⁄₂" to 4¹⁄₂"	2¹⁄₄"
4188	4¹⁄₂" to Flush	3"

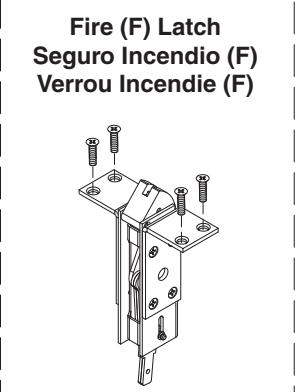

24-C F-24-C

A	B	A	B

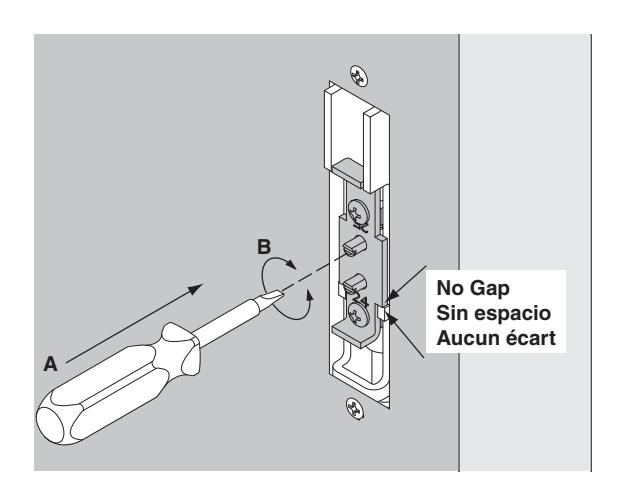

		2⁵⁄₈" Min.	2³⁄₄"

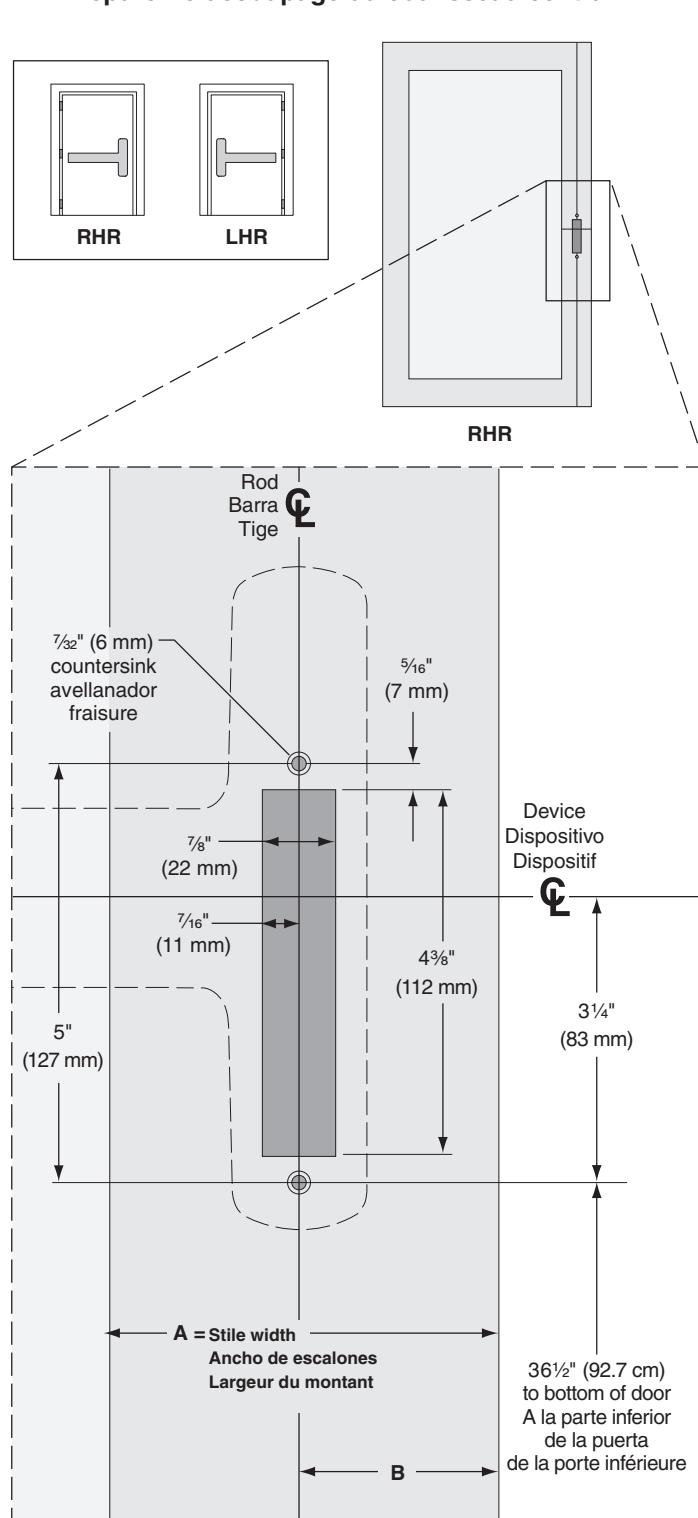

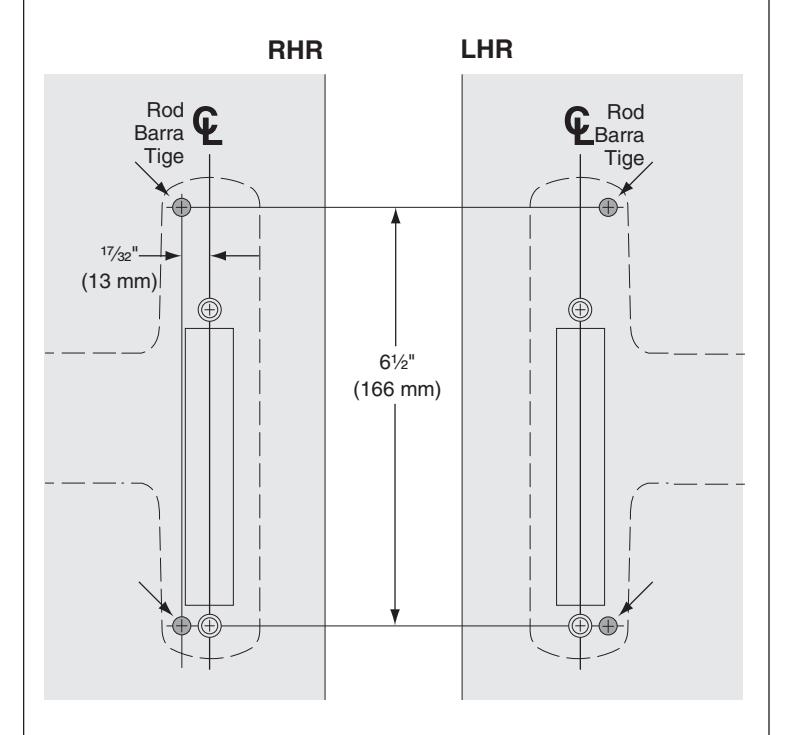

2 Prepare 2 Holes Preparar 2 orificios Préparer 2 orifices

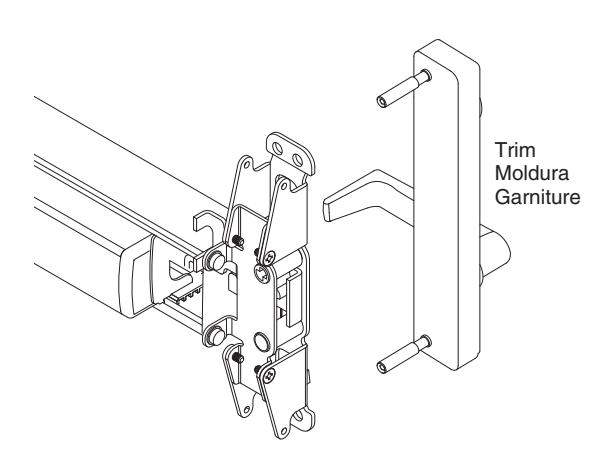

3 If Installing Trim, Go To Trim Instructions

Si instala la moldura, vaya a las instrucciones de moldura

Si installation d'une garniture, voir «Instructions de Garniture »

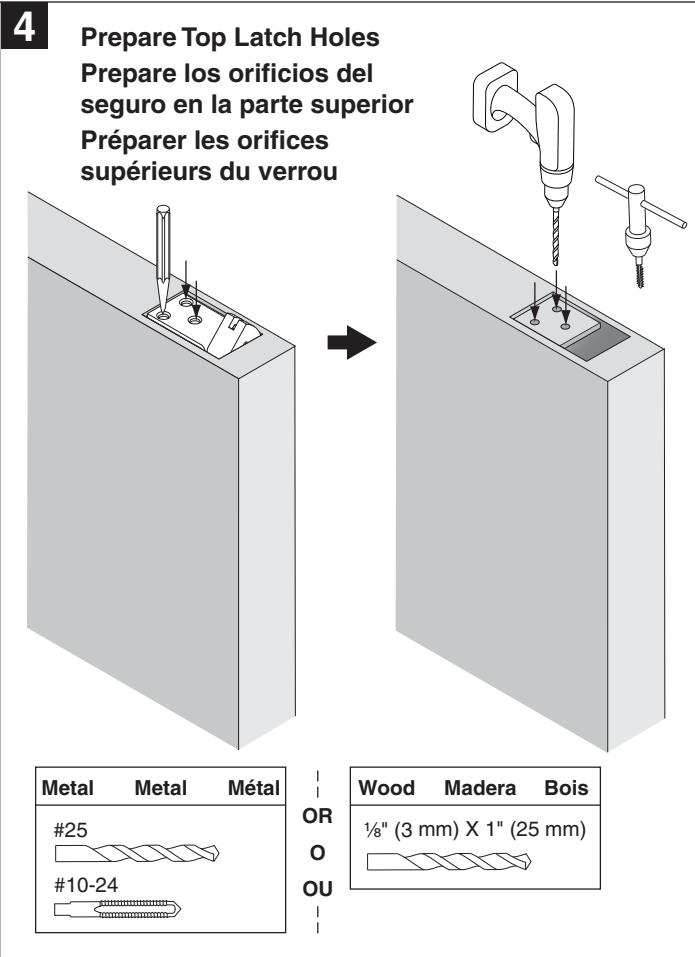

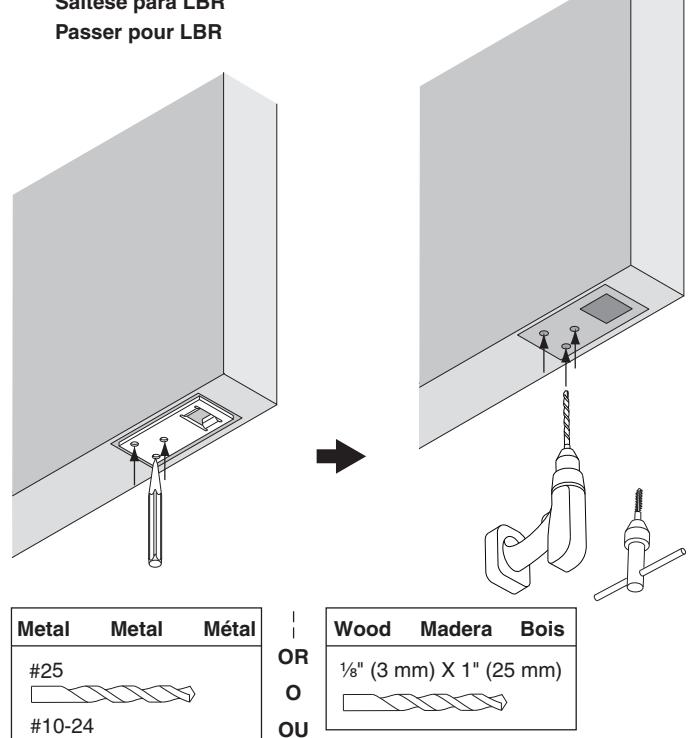

5 Prepare Bottom Latch Holes Prepare los orificios del seguro en la parte inferior Préparer les orifices inférieurs du verrou Skip for LBR Sáltese para LBR Passer pour LBR

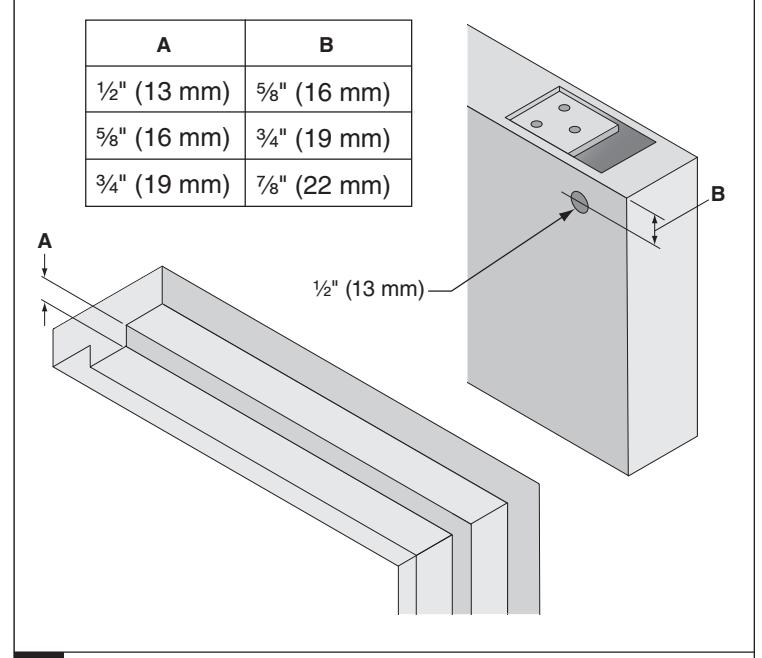

6 Prepare Hole for Release Bracket Prepare orificio para la ménsula de liberación Préparer l'orifice pour le support de dégagement

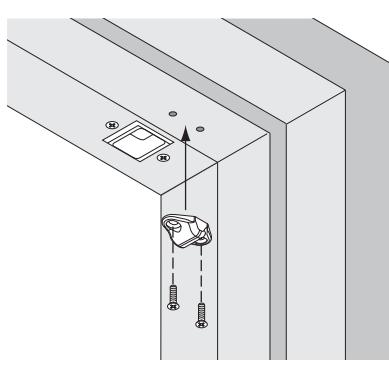

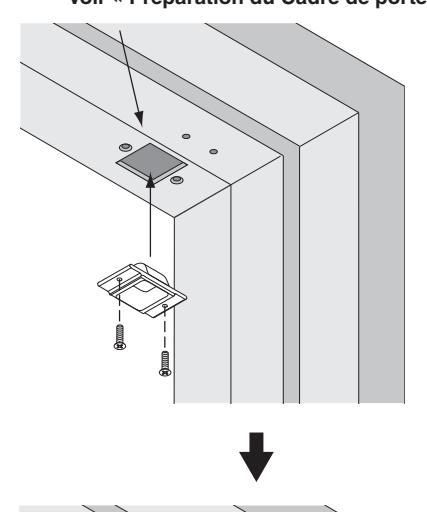

7 Install Top Strike & Release Bracket Instale el cerrojo en la parte superior y libere la ménsula

Installer la gâche supérieure et le support de dégagement

See "Door Frame Preparation" on Page 7 Consultar "Preparación del Marco de la Puerta"en la página 7 Voir « Préparation du Cadre de porte » à la page 7

8 Prepare Top Rod Length Preparar la longitud de la barra en la parte superior Préparer la longueur de la tige supérieure

Height	*Rod Cut Required	Extension Required
Altura	*La barra Requiere Corte	Extensión que se Requiere
Hauteur	*Coupe de Tige Nécessaire	Longueur Nécessaire
6' 8"	4"	–
7' 0"	–	–
7' 2"	10"	1'
7' 6"	6"	1'
7' 10"	2"	1'
8' 0"	–	1'
8' 6"	6"	2'
8' 10"	2"	2'
9' 0"	–	2'
9' 6"	6"	3'
9' 10"	2"	3'
10' 0"	–	3'

^* Do not cut threaded end of top rod

9 Drill New Hole, if Necessary Perforar un orificio nuevo, si es necesario Percer un nouvel orifice si nécessaire

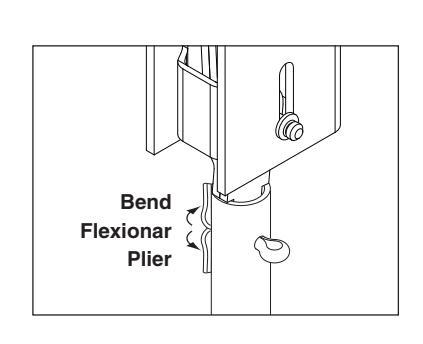

10 Attach Top Rod to Latch Fijar la barra superior al seguro Fixer la tige supérieure au verrou

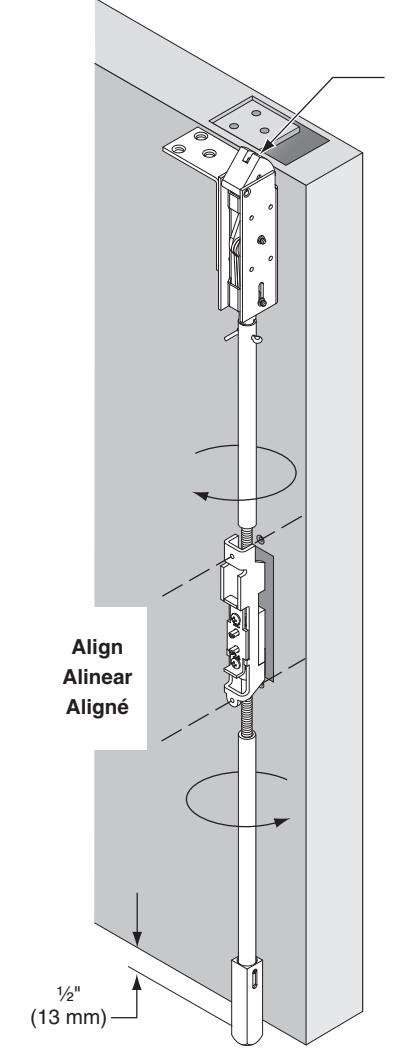

11 Assemble Rods & Latches Ensamble barras y seguros Assembler les tiges et verrous

Fully extended Completamente extendidos Plein déploiement

^* No Cortar el etremo roscado de la barra superior

^* Ne pas couper l'embout fileté de la tige supérieure

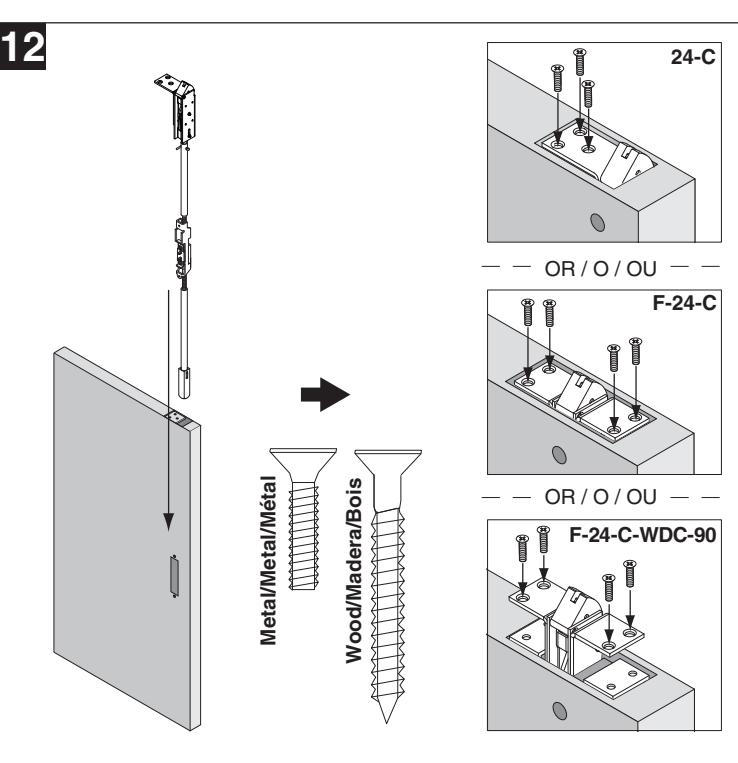

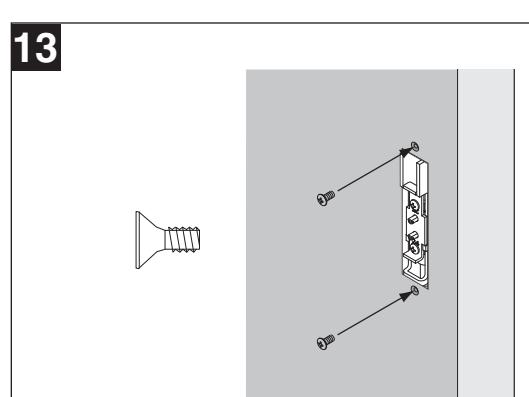

14 Metal/Metal/Métal Wood/Madera/Bois Skip for LBR Sáltese para LBR Passer pour LBR

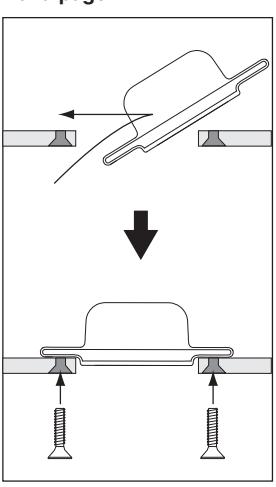

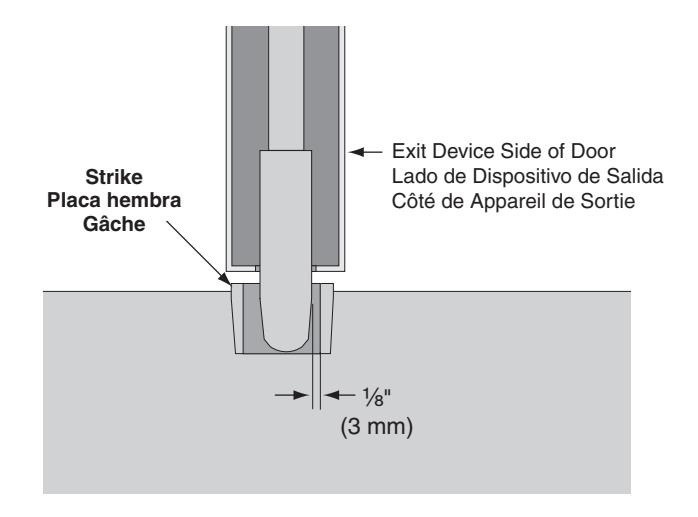

15 Grout Strike Into Floor Aplique mezcla para juntas para colocar la cerradura en el piso Encavure du plancher pour gâche

See "Bottom Strike Preparation" on page 8 Consulte "Preparación de Cerrojo en la Parte Inferior de la Puerta" en la Página 8 Voir « Préparation de la Gâche de Porte » à la Page 8 Passer pour LBR

Skip for LBR Sáltese para LBR

16 Attach Door to Frame Fijar la puerta al marco Fixer la porte au cadre

17 Adjust Center Slide with Latch Fully Extended Ajustar el cerrojo central con el seguro extendido totalmente

Ajuster le coulisseau central en déployant complètement le verrou

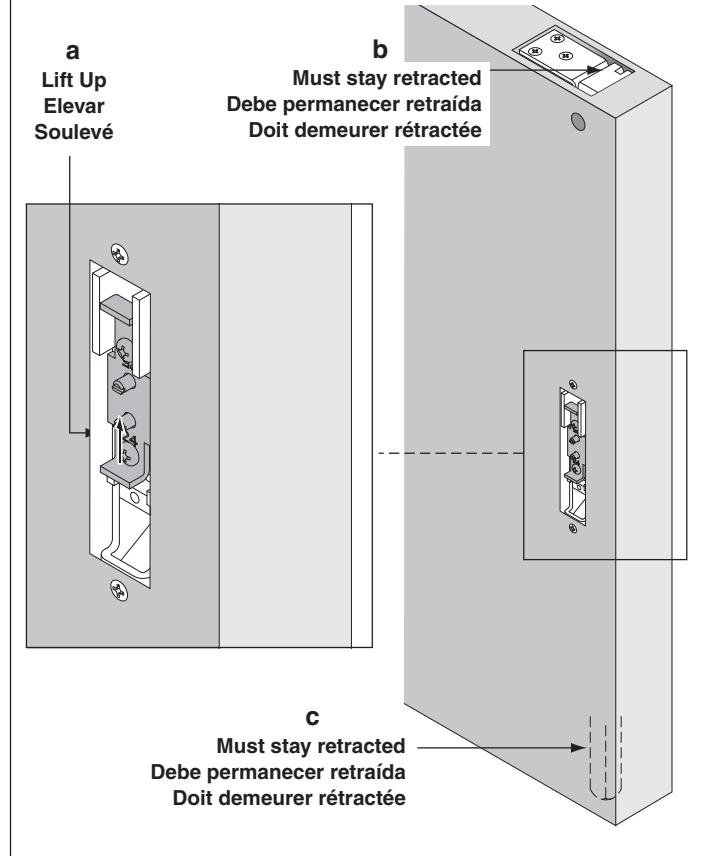

18 Verify Latch Retraction Verificar la retracción del seguro Vérifier la rétraction du verrou

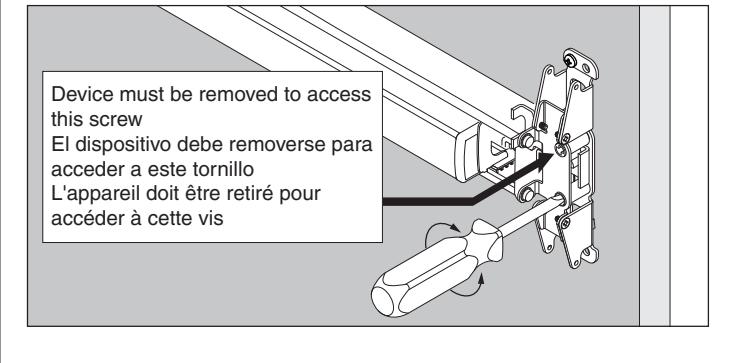

If Necessary, Adjust per Steps 18 & 19 Si es necesario, ajuste conforme a los pasos 18 y 19 Ajuster selon les étapes 18 et 19 sin nécessaire

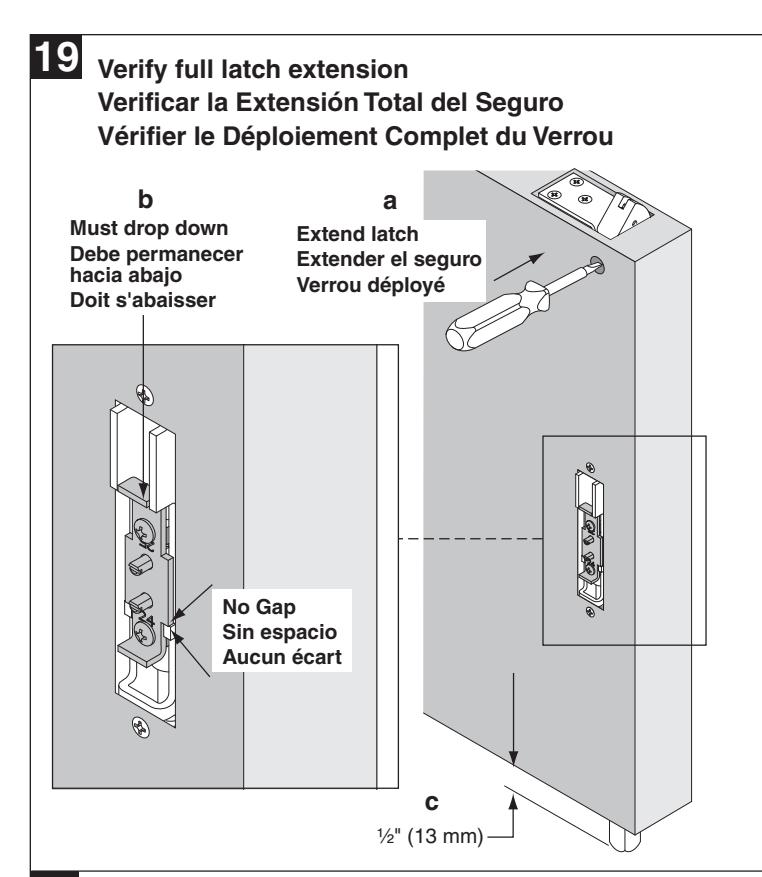

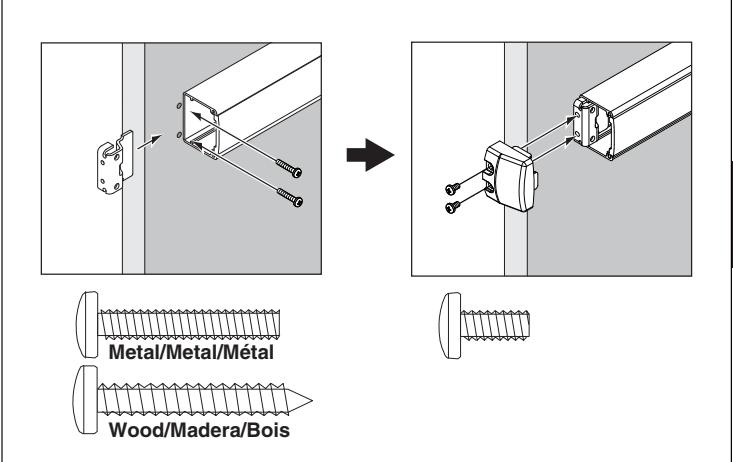

Metal/Metal/Métal

Wood/Madera/Bois

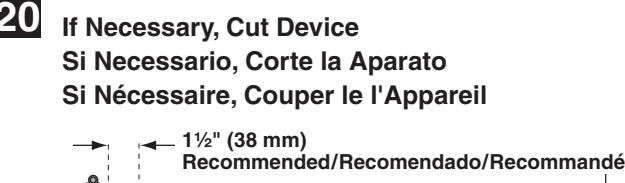

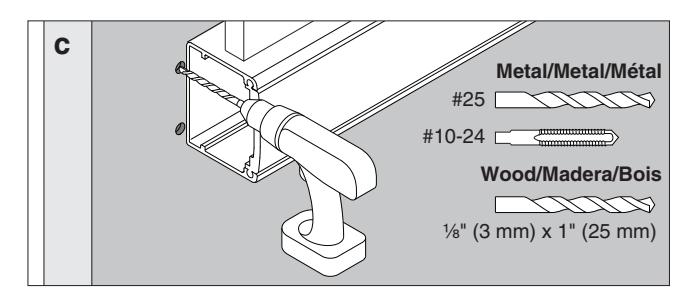

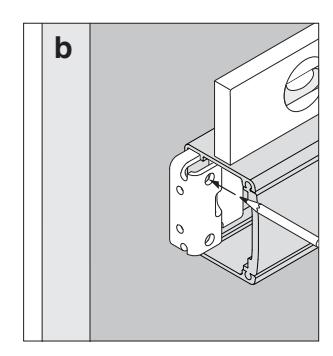

Mark and Prepare 2 Holes Marcar y Preparar 2 Orificios Marquer et Préparer 2 Orifices

25

26

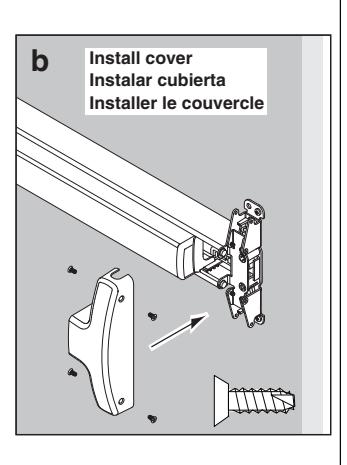

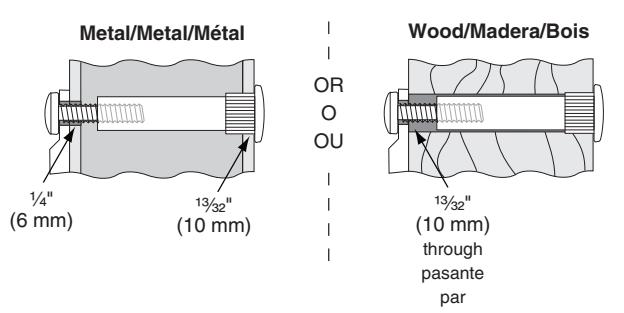

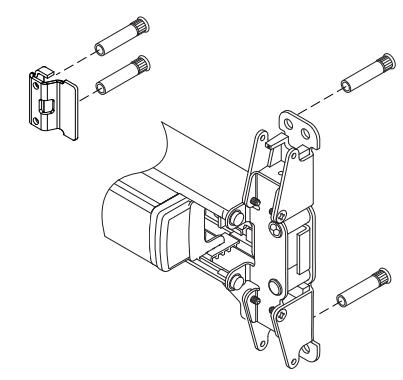

Sexbolt Perno macho-hembra Colonnette Preparation Preparation Préparation

If sexbolts are in box, during steps 2 and 24 prepare holes and install them as shown below.

Si los pernos macho-hembra se encuentran en la caja durante los pasos 2 y 24 prepare los orificios e instálelos como se muestra a continuación.

Si les colonnettes sont dans la boîte lors des étapes 2 et 24, préparer les orifices et installez-les comme illustré ci-dessous.

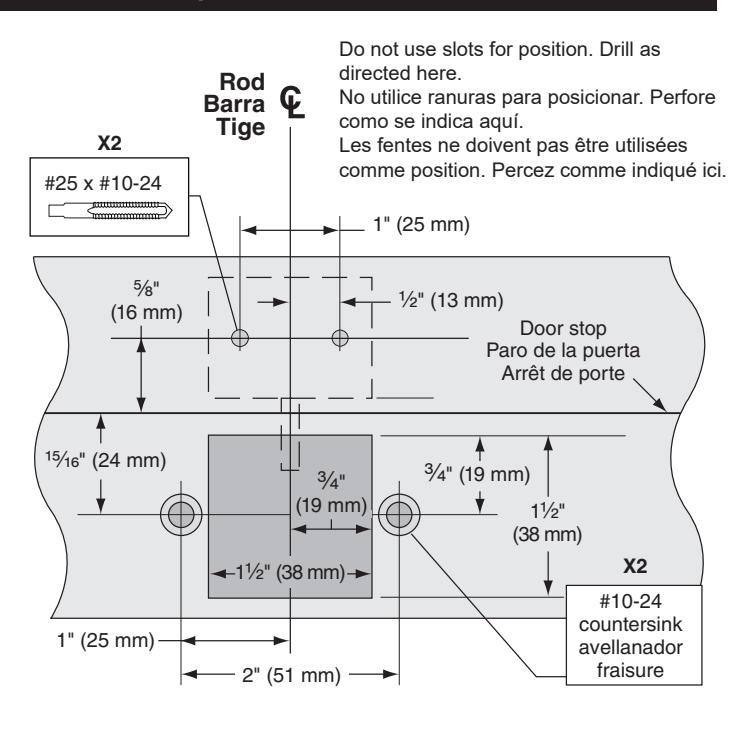

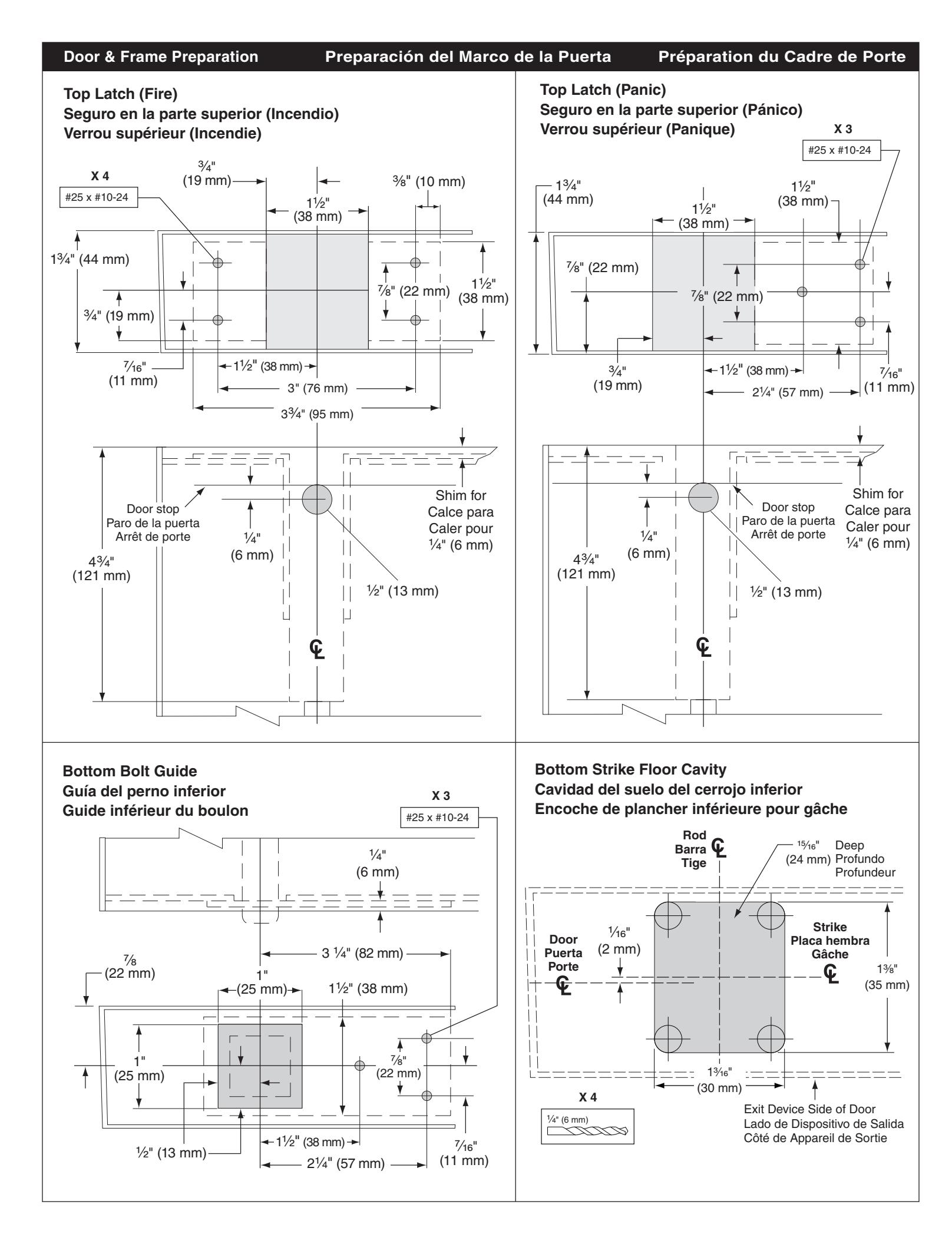

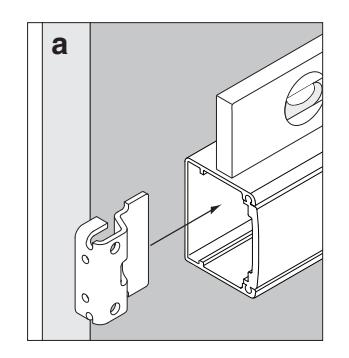

Door Frame Preparation Preparación del Marco de la Puerta Préparation du Cadre de Porte
