Falcon 2090 Rim Device Hollow Metal Doors Template 107328
Open the original PDF document
View PDF
NOTES:

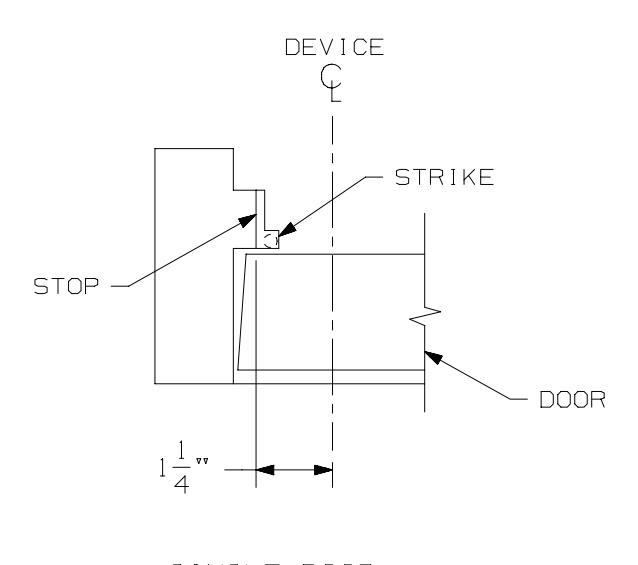

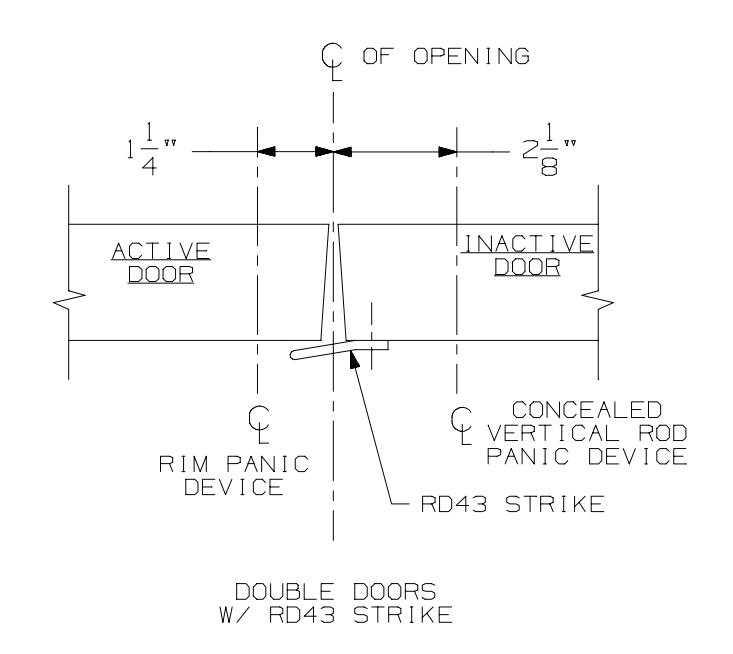

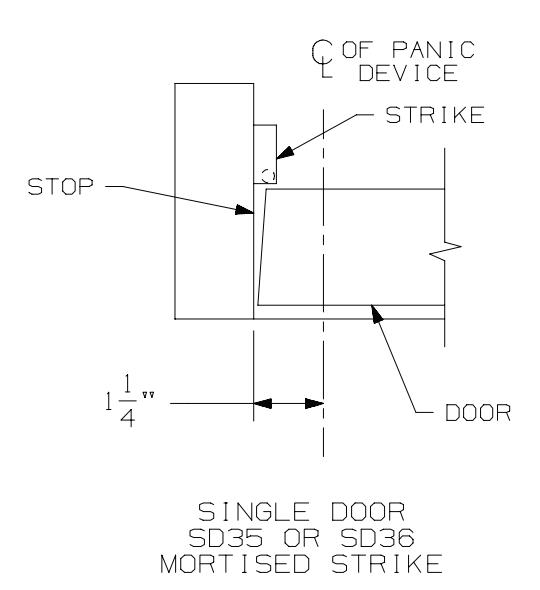

- SEE STRIKE APPLICATIONS FOR BACKSET ON SHEET 2. THE DIMENSION FROM THE FACE OF STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM & WIDE STILE DOORS, HOUSING MAY BE CENTERED ON STILE. REINFORCEMENT IN FRAME FOR STRIKE IS 3/16" MIN. REINFORMEMENT IN STILE FOR PANIC DEVICE IS 1/8" MIN.
|
1090 & 2090 RIM DEVICE
FOR HOLLOW METAL DOORS |
FALCON ® | ||
|---|---|---|---|
| NOTE: |
TEMPLATE
NUMBER: |
4270200004_b |
DATE:
12-24-14 |

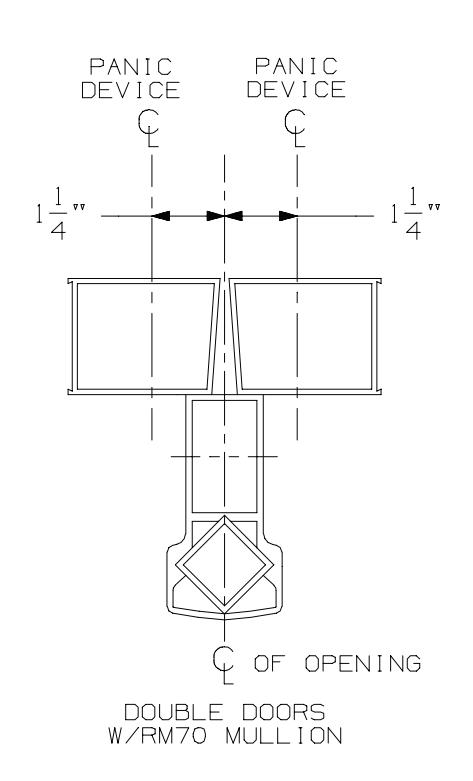

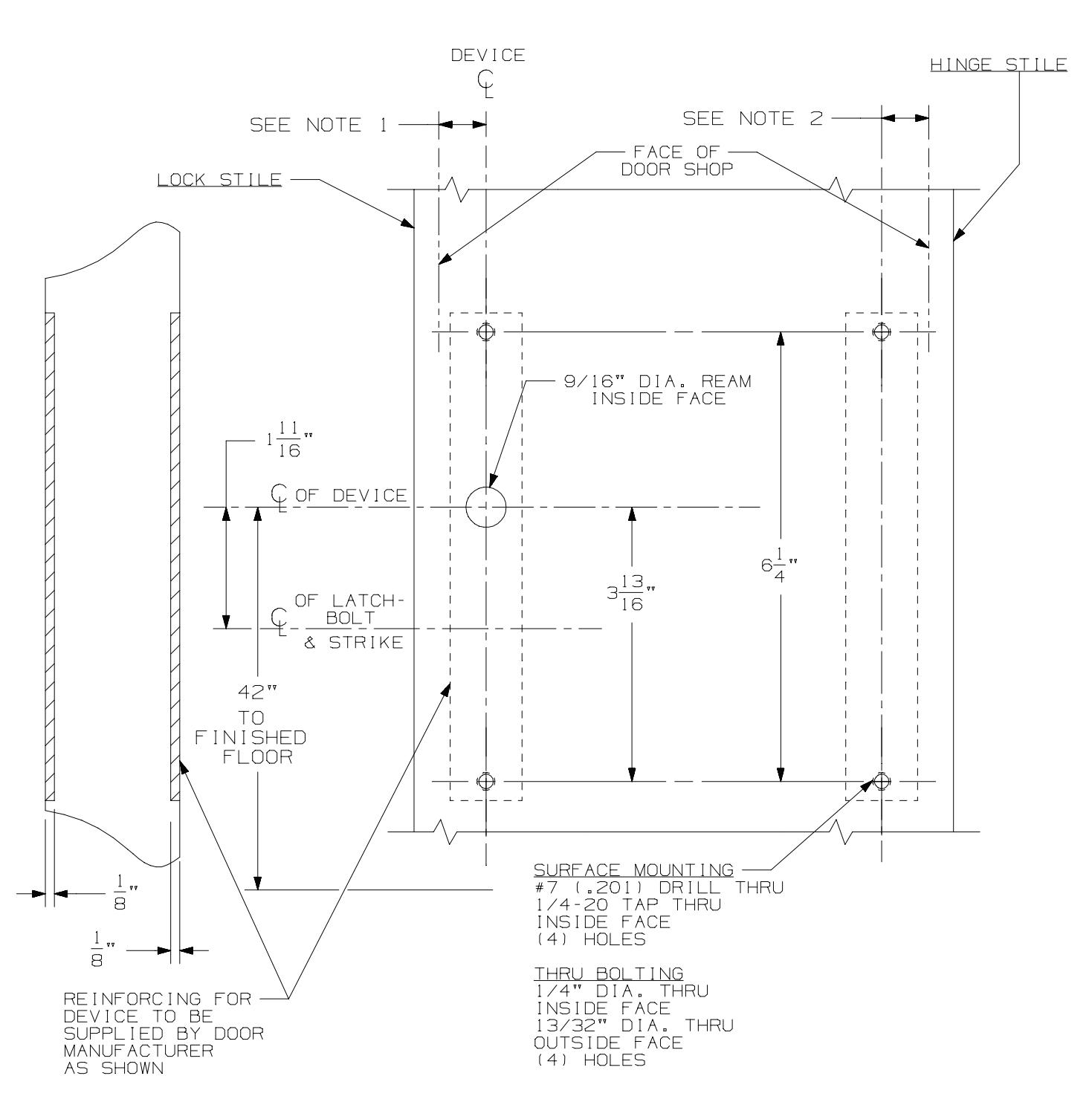

1090 & 2090 RIM DEVICE FOR HOLLOW METAL DOORS
FALCON ®
TEMPLATE NUMBER:
4270200004 b
DATE: 12-24-14
