NOTES:

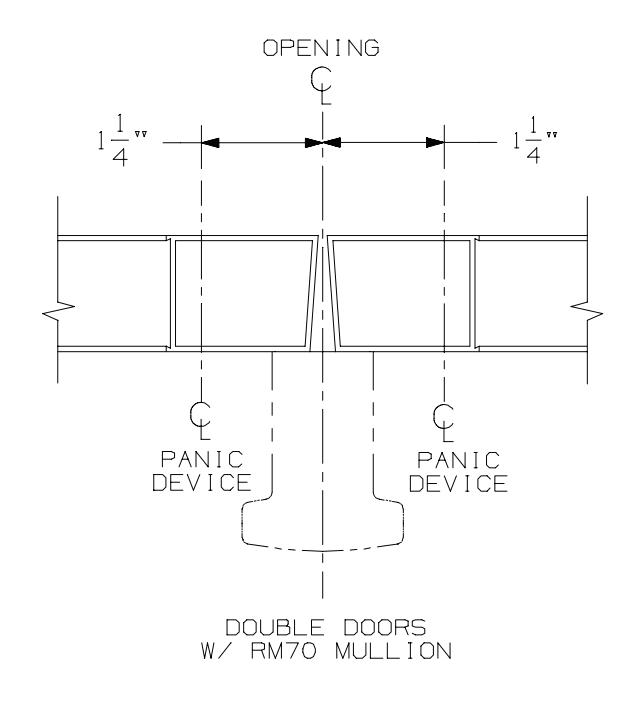

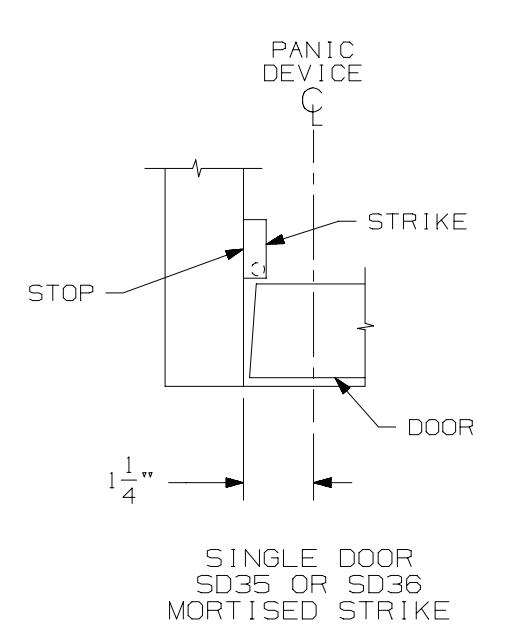

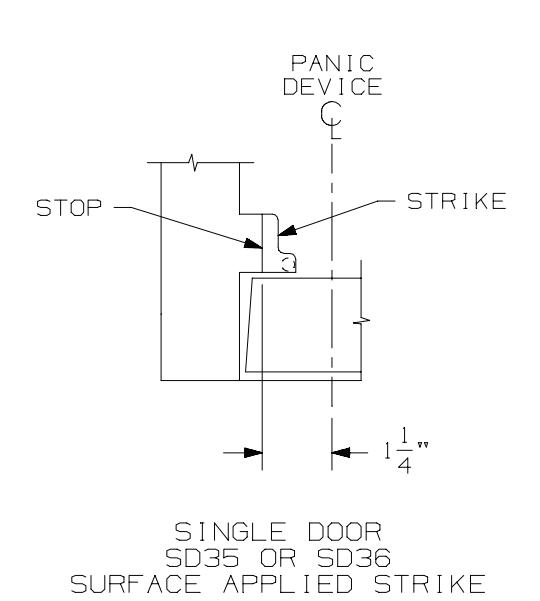

- 1. SEE STRIKE APPLICATIONS FOR BACKSET ON SHEET 2.

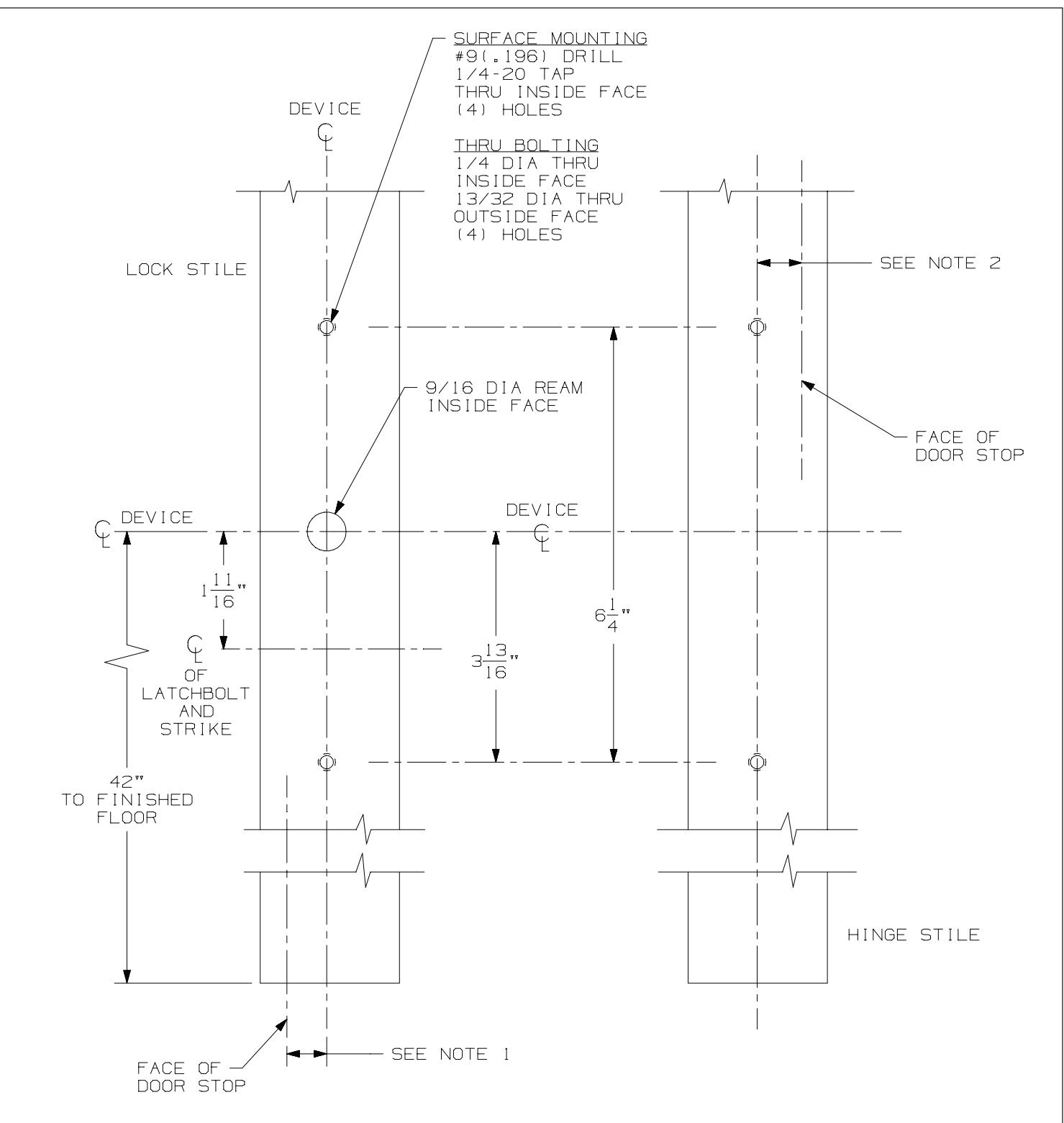

- 2. THE DIMENSION FROM THE FACE OF THE STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM AND WIDE STILE DOORS, HOUSING MAY BE CENTERED ON STILE.
|
1090 & 2090 RIM DEVICE
FOR ALUMINUM DOORS |
FALCON ® | ||
|---|---|---|---|
| I NOTE: |
TEMPLATE
NUMBER: |
4270200003_b |
DATE:
12-23-14 |

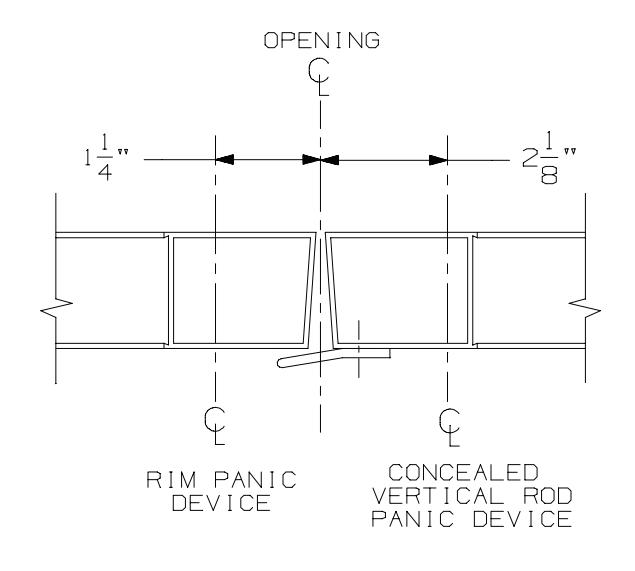

DOUBLE DOORS W/ RD43 STRIKE
1090 & 2090 RIM DEVICE FOR ALUMINUM DOORS
FALCON ®
TEMPLATE NUMBER:
4270200003_b
DATE: 12-23-14
