Falcon 1990 Vertical Rod 2090 Rim Devices for RD45 Strike Application Template 107368
Open the original PDF document
View PDF
NOTE: 1. FOR DEVICE FUNCTIONS, SEE APPROPRIATE DEVICE TEMPLATES.
- 2. SEE DEVICE TEMPLATE FOR MOUNTING HOLE LOCATIONS.
- 3. A COORDINATOR MUST BE USED ON THE INACTIVE DOOR.

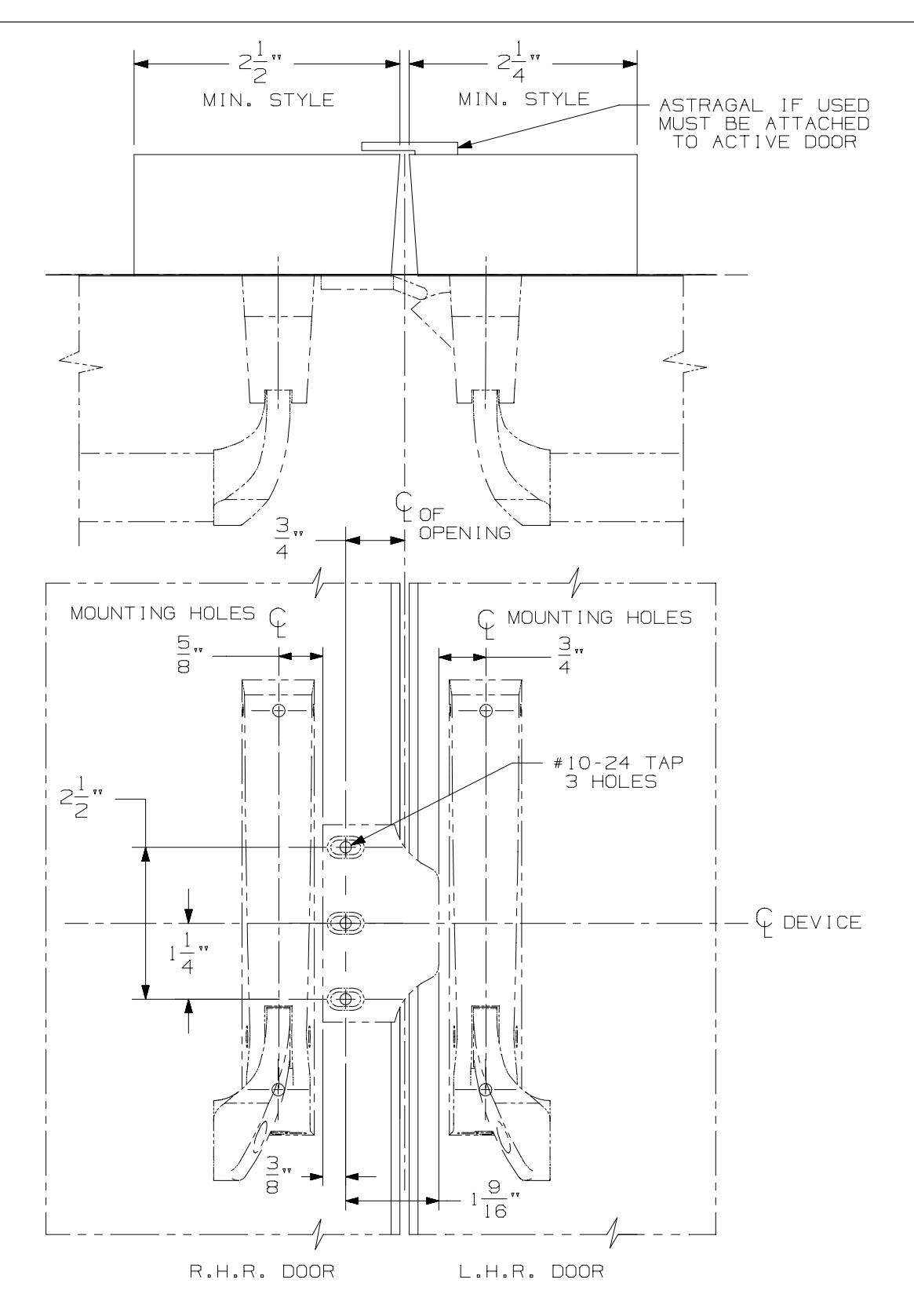

RD45 STRIKE APPLICATION FOR 990/1990 VERTICAL ROD & 1090/2090 RIM DEVICES
FALCON ®
TEMPLATE NUMBER:
4270300001_b
DATE: 12-23-14
