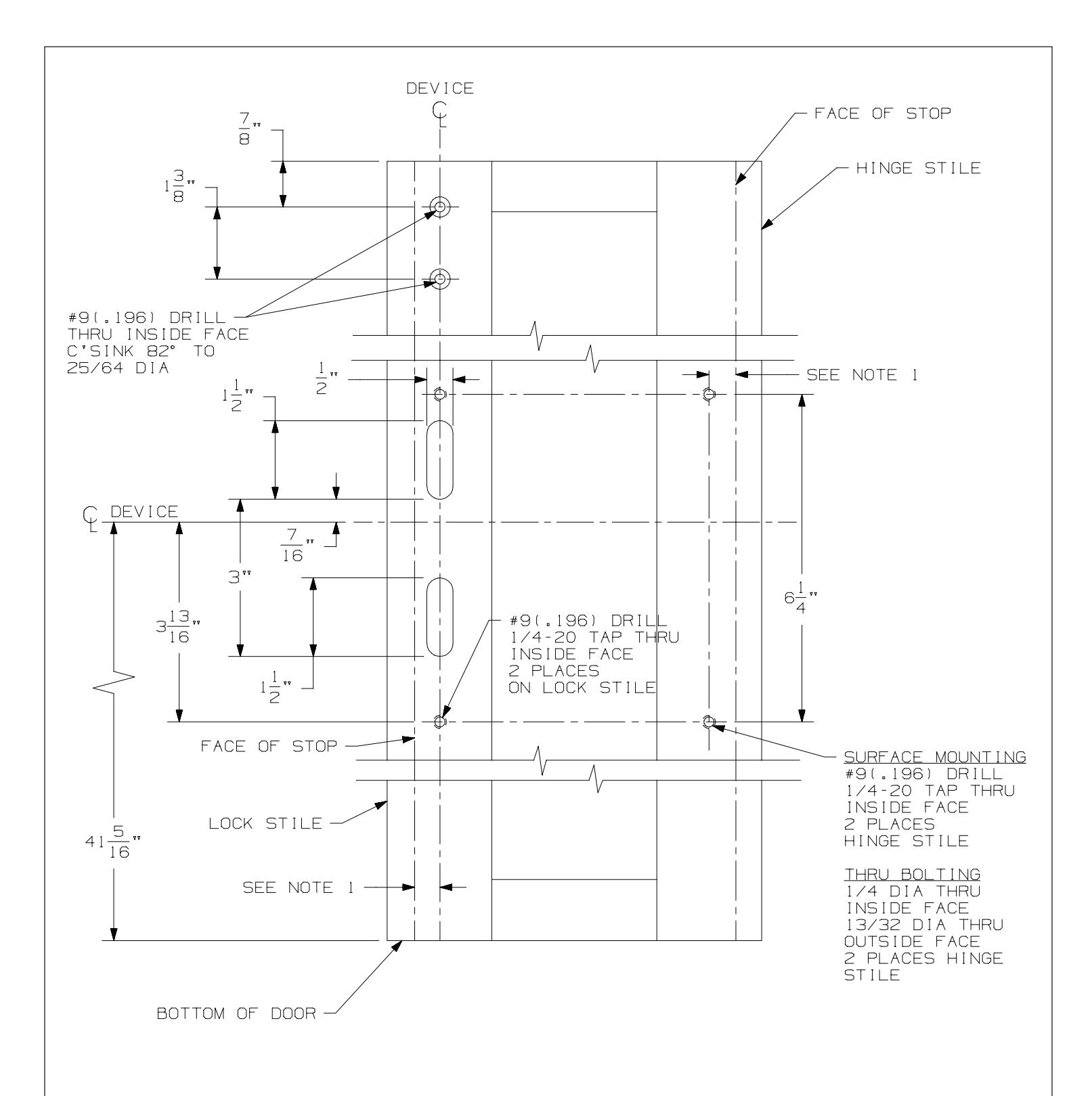

Falcon 1990 Less Bottom Rod with Pullman Top Latch Device Aluminum Door Template 107325
Open the original PDF document
View PDF
NOTES:
1. THE DIMENSION FROM THE FACE OF THE STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM AND WIDE STILE DOORS, HOUSING MAY BE CENTERED ON STILE. THE CENTERLINE OF THE LATCHES CAN HAVE THE SAME CENTERLINE OR IT CAN VARY TO SUIT DOOR CONDITIONS.
|
990 & 1990 LESS BOTTOM ROD
WITH PULLMAN TOP LATCH DEVICE FOR ALUMINUM DOORS |
FALCON ® | |||
|---|---|---|---|---|
| NOTE: |
TEMPLATE
NUMBER: |
4270200001_b |
DATE:
12-23-14 |
|
