Falcon 1990 Concealed Vertical Rod Device Hollow Metal Doors Template 107326
Open the original PDF document
View PDF

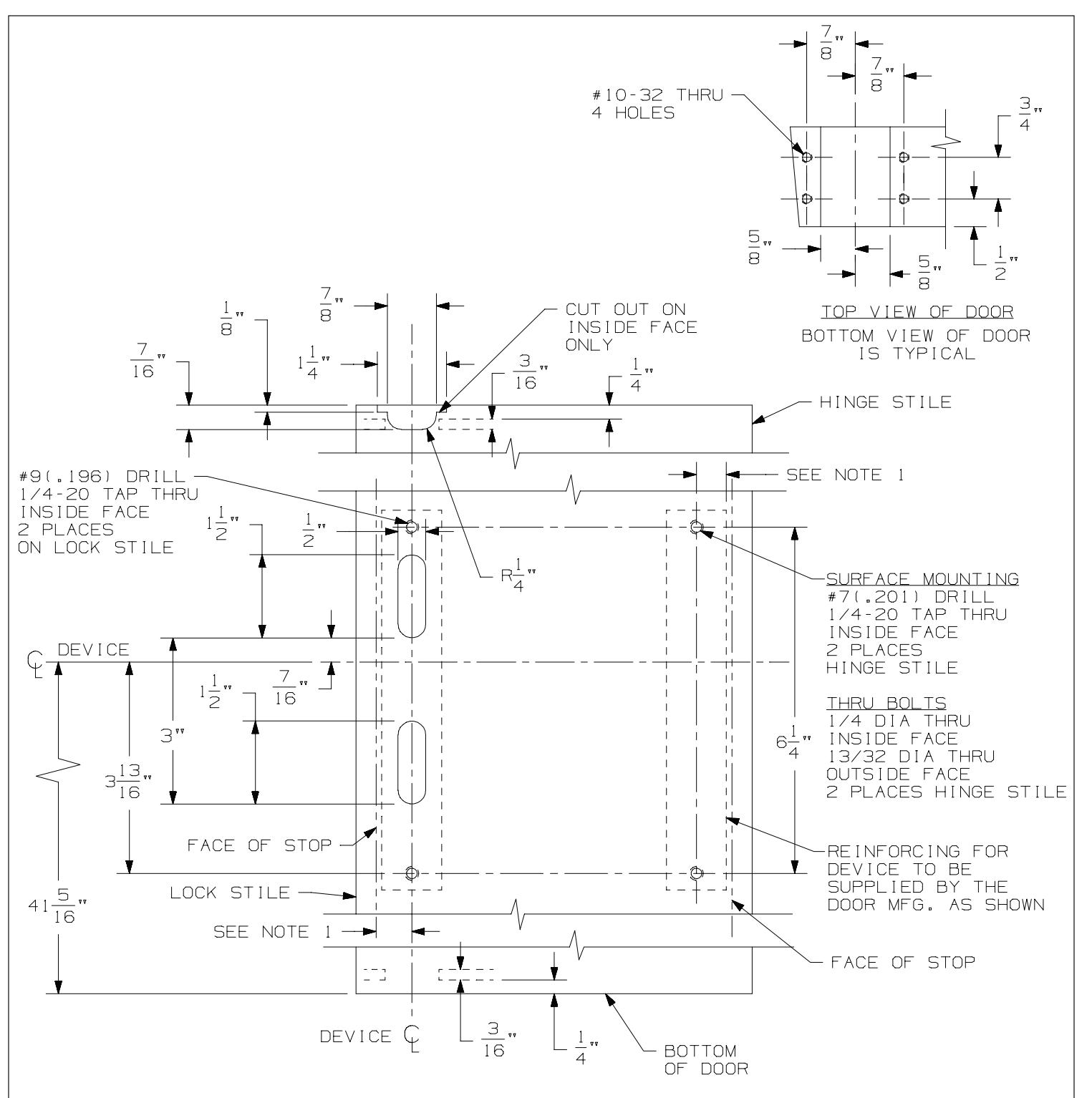

NOTES: 1. THE DIMENSION FROM THE FACE OF THE STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM AND WIDE STILE DOORS, HOUSING MAY BE CENTERED ON STILE. THE CENTERLINE OF THE LATCHES CAN HAVE THE SAME CENTERLINE OR IT CAN VARY TO SUIT DOOR CONDITIONS.
- 2. REINFORCEMENT IN HEAD JAMB FOR TOP STRIKE IS 3/16" MIN., REINFORCEMENT IN STILE FOR PANIC DEVICE IS 1/8" MIN.
- 3. SEE TEMPLATE #4270200200 FOR FRAME AND FLOOR PREPS.
|
990 & 1990 CONCEALED
VERTICAL ROD DEVICE FOR HOLLOW METAL DOORS |
FALCON ® | ||
|---|---|---|---|
| NOTE: |
TEMPLATE
NUMBER: |
4270200002_b |
DATE:
12-23-14 |
