190DT DEVICE OR 190DT DEVICE x ACTIVE TOUCHBAR INSTALLATION INSTRUCTIONS

FALCON ®

190 DT D-4317-B

Date: 05-29-2015

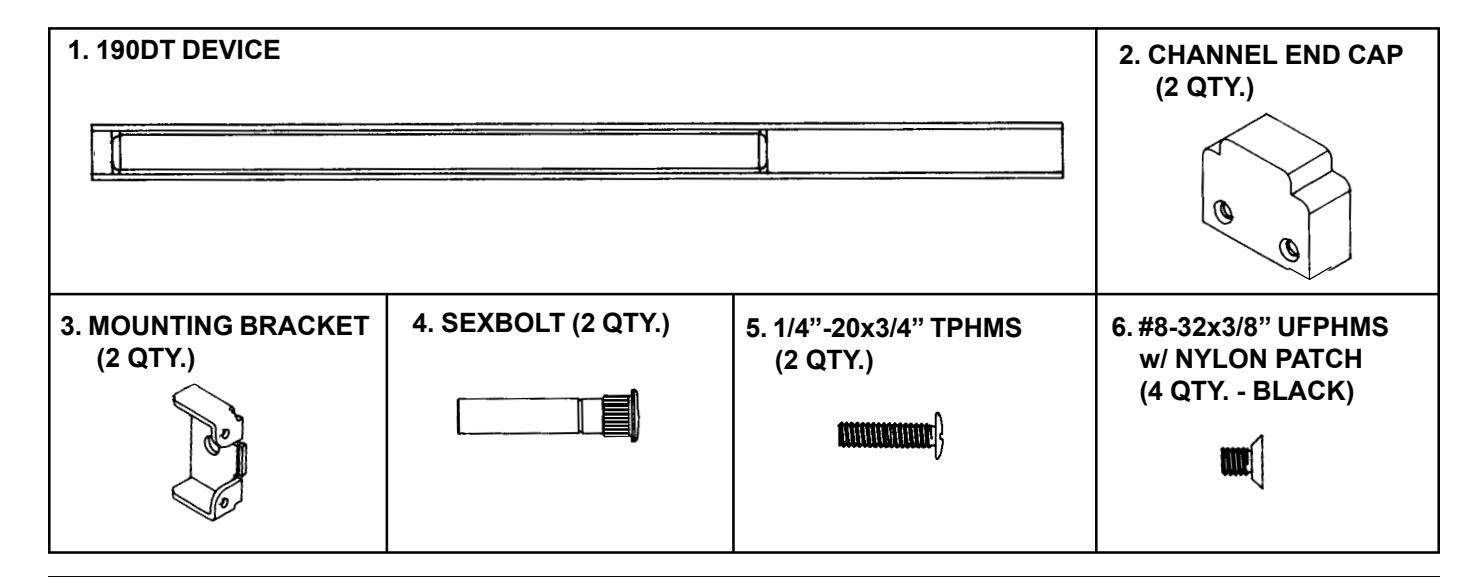

PARTS CHECK

1. MAKE SURE THE CORRECT DEVICE IS BEING USED AND ALL NEEDED PARTS ARE ON HAND. NOTE: LIST DOES NOT REFLECT ALL POSSIBLE APPLICATIONS.

DOOR LAYOUT

  • 1. DOOR MUST BE FITTED AND HUNG PROPERLY BEFORE PROCEEDING.

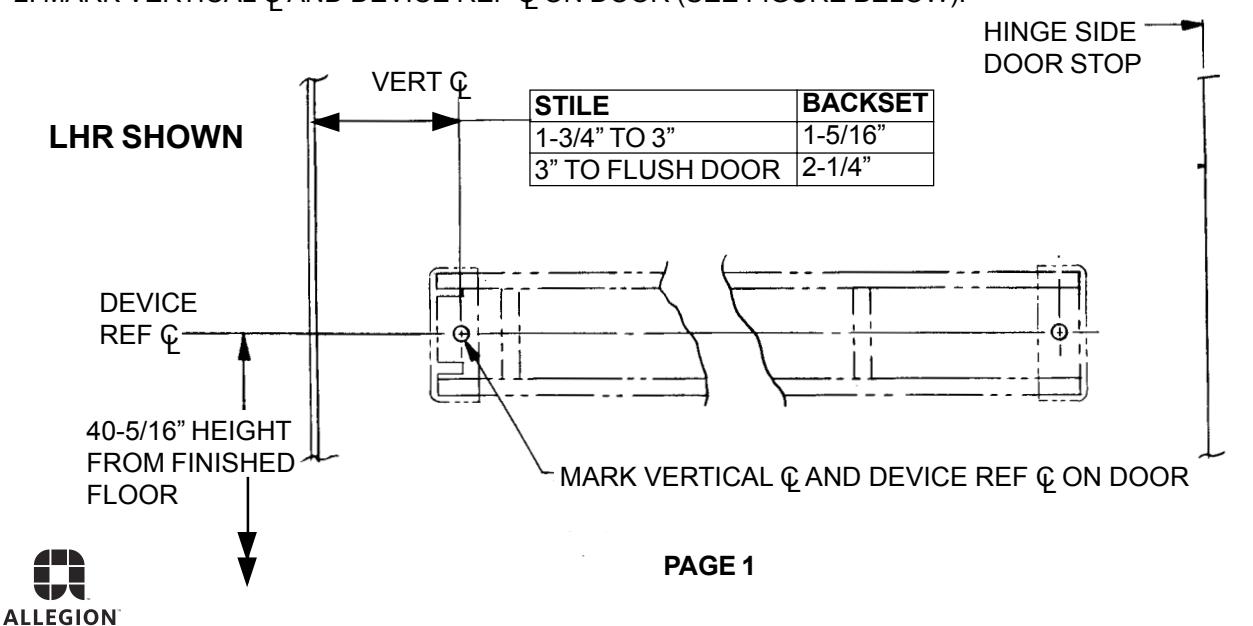

  • 2. MARK VERTICAL & AND DEVICE REF & ON DOOR (SEE FIGURE BELOW).

© Allegion 2015 Printed in U.S.A. D-4317 Rev. 05/15-b

DOOR & HARDWARE PREPARATION

1. DRILL 9/32" DIA. HOLE INSIDE AND 3/8" DIA. HOLE OUTSIDE AT LOCATION MARKED IN 2 . FOR WOOD DOORS, DRILL 3/8" DIA. HOLE THRU.

  • 2. DETERMINE DEVICE LENGTH.

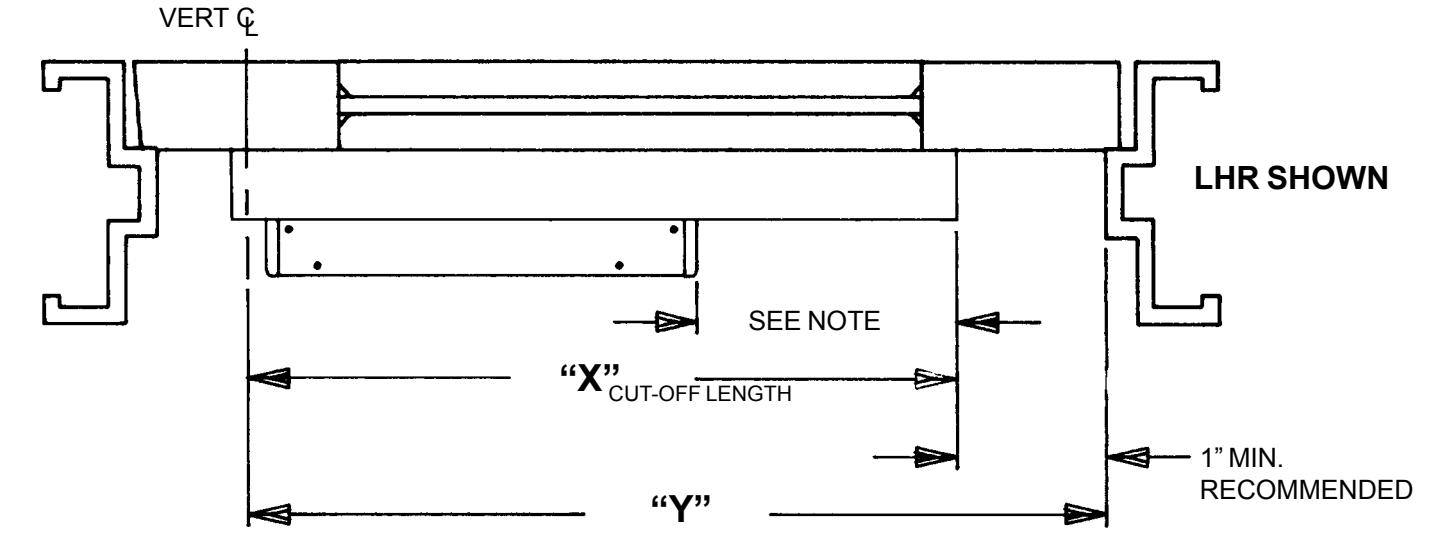

    • A. MEASURE DISTANCE FROM VERTICAL Q TO STOP SURFACE ON HINGE SIDE OF DOOR ("Y" BELOW).
    • B. SUBTRACT 1" FOR RECOMMENDED CLEARANCE (FOR STILES LESS THAN 2-3/4" WIDE, SUBTRACT 3/4").
    • C. LENGTH OF DEVICE FROM VERTICAL & TO CUT-OFF LENGTH IS "X".

NOTE:

  • FOR STANDARD 190DT OR 190DT x ACTIVE TOUCHBAR: 1-3/4" MIN.
  • FOR 190DT x ACTIVE TOUCHBAR WITH STANDARD DOGGING: 3" MIN.
  • FOR 190DT x ACTIVE TOUCHBAR WITH CYLINDER DOGGING: 4-1/2" MIN
  • FOR 190DT x ACTIVE TOUCHBAR WITH EXIT ALARM, AE RETROFIT KIT OR KEY OVER-RIDE: 7-1/2" MIN.

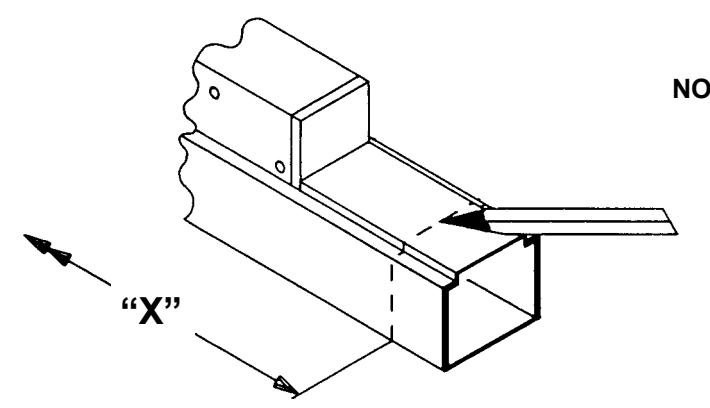

3. IF DEVICE IS LONGER THAN "X" , CUT THE DEVICE. A) MARK DEVICE CHANNELAND COVER TO LENGTH "X" .

NOTE: BE SURE CHANNEL COVER IS PUSHED SNUG TO TOUCHBAR PRIOR TO MARKING OR CUTTING TO SIZE

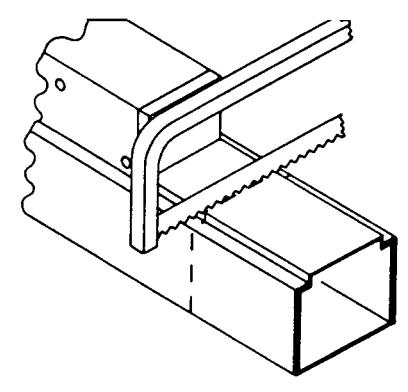

B. CUT BOTH CHANNEL AND CHANNEL COVER TO MARKED DIMENSIONS AND REMOVE BURRS.

NOTE: FACTORY RECOMMENDS SAWING RATHER THAN GRIND CUT TO SIZE. GRINDING CAN DAMAGE THE FINISH OF THE DEVICE AND SAWING RESULTS IN LESS DAMAGE TO THE DEVICE'S FINISH.

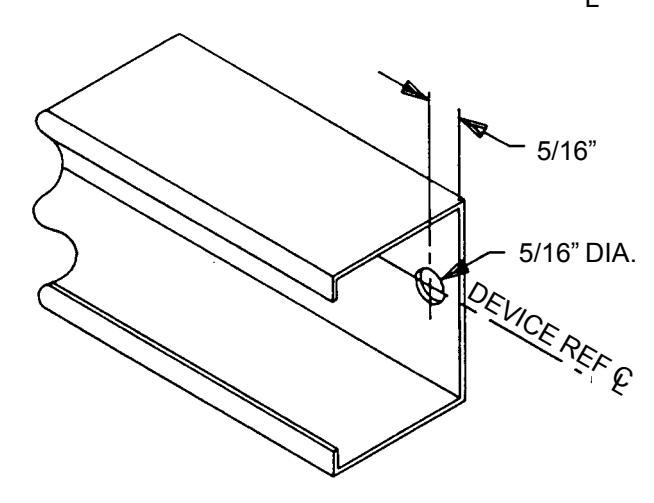

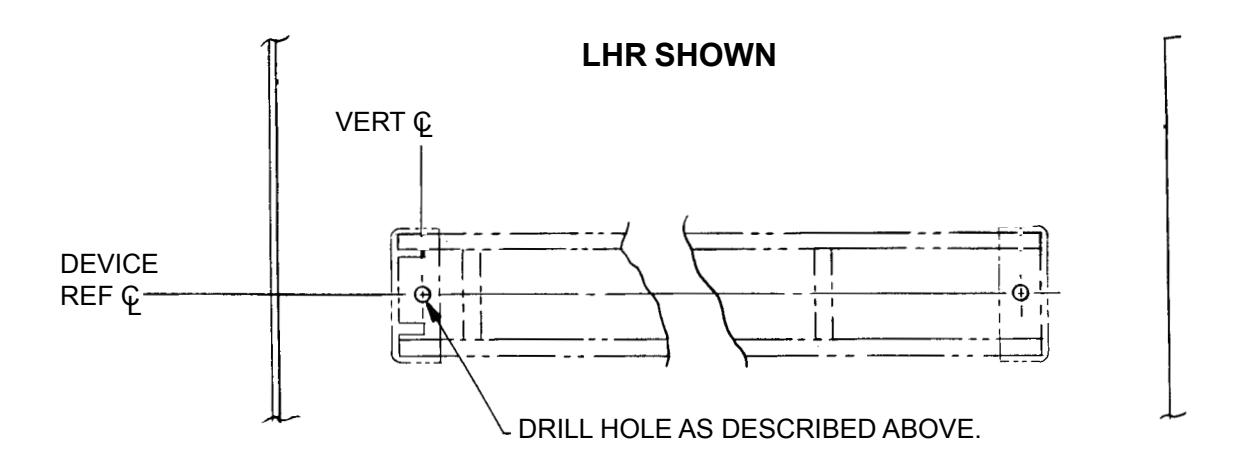

L 4. DRILL MOUNTING HOLE. REMOVE CHANNEL COVER AND DRILL 5/16" DIA. HOLE ON DEVICE REF C 5/16" FROM END OF CHANNEL.

4 HARDWARE INSTALLATION

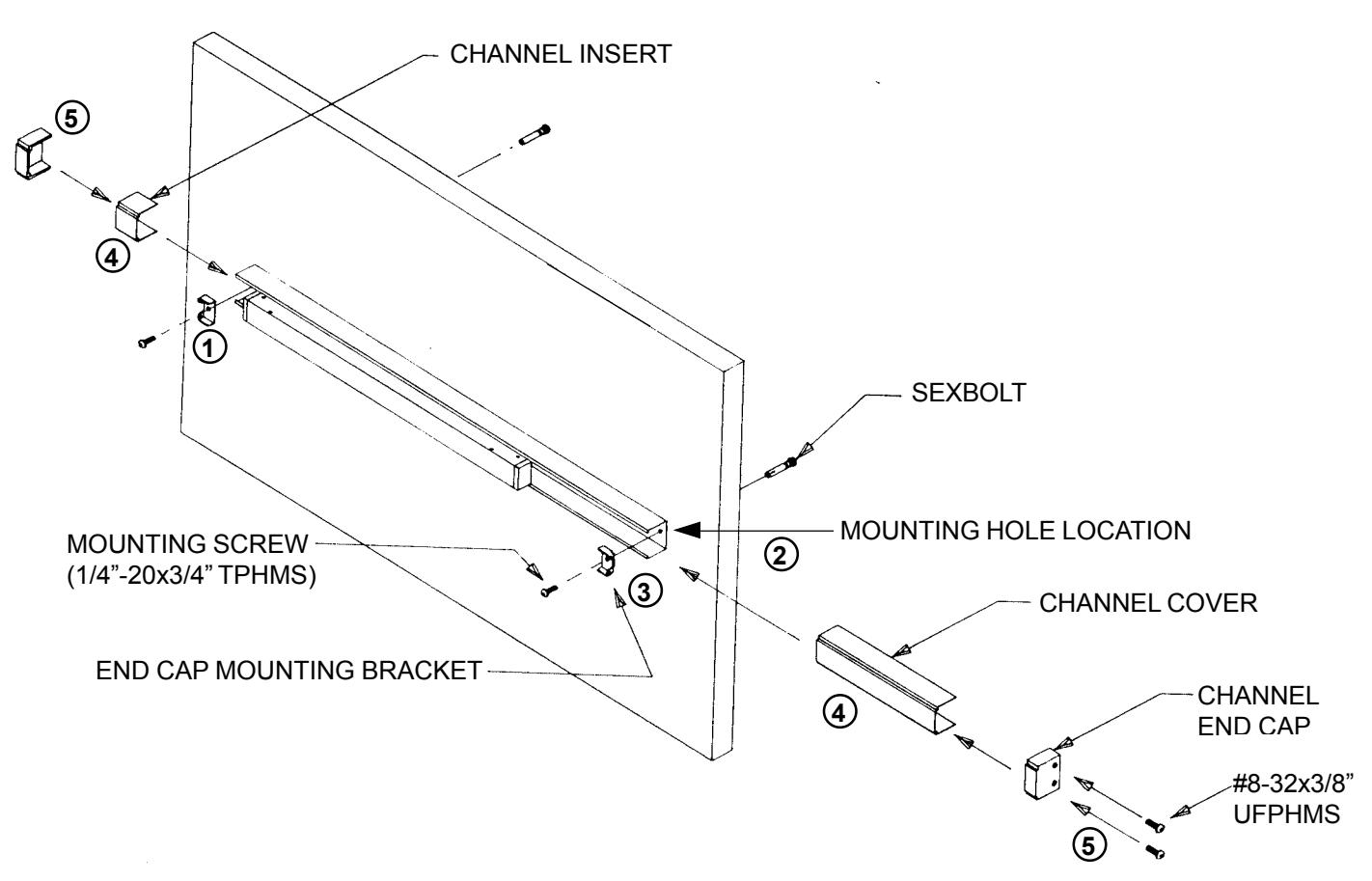

  • 1. MOUNT DEVICE IN HOLE PREPARED IN DOOR USING A SEXBOLT, END CAP MOUNTING BRACKET, AND 1/4"-20x3/4" TPHMS SCREW AS SHOWN BELOW.
  • 2. PREPARE HINGE SIDE OF DOOR FOR DEVICE MOUNTING BY:
    • A. LEVEL DEVICE.
    • B. MARK CENTER OF 5/16" DIA. HOLE AT END OF CHANNEL.
  • C. DRILL 9/32" DIA. HOLE THRU DOOR AND THEN DRILL 3/8" DIA. HOLE ON OPPOSITE SIDE OF DOOR USING 9/32" DIA. HOLE AS GUIDE (3/8" DIA. HOLE THRU FOR WOOD DOORS).
  • 3. MOUNT HINGE SIDE OF DEVICE USING OTHER SEXBOLT, END CAP MOUNTING BRACKET AND 1/4"-20x3/4" TPHMS.
  • 4. SLIDE CHANNEL COVER AND CHANNEL INSERT INTO DEVICE.
  • 5. ATTACH CHANNEL END CAPS USING #8-32x3/8" UFPHMS w/NYLON PATCH SCREWS.

LHR SHOWN
