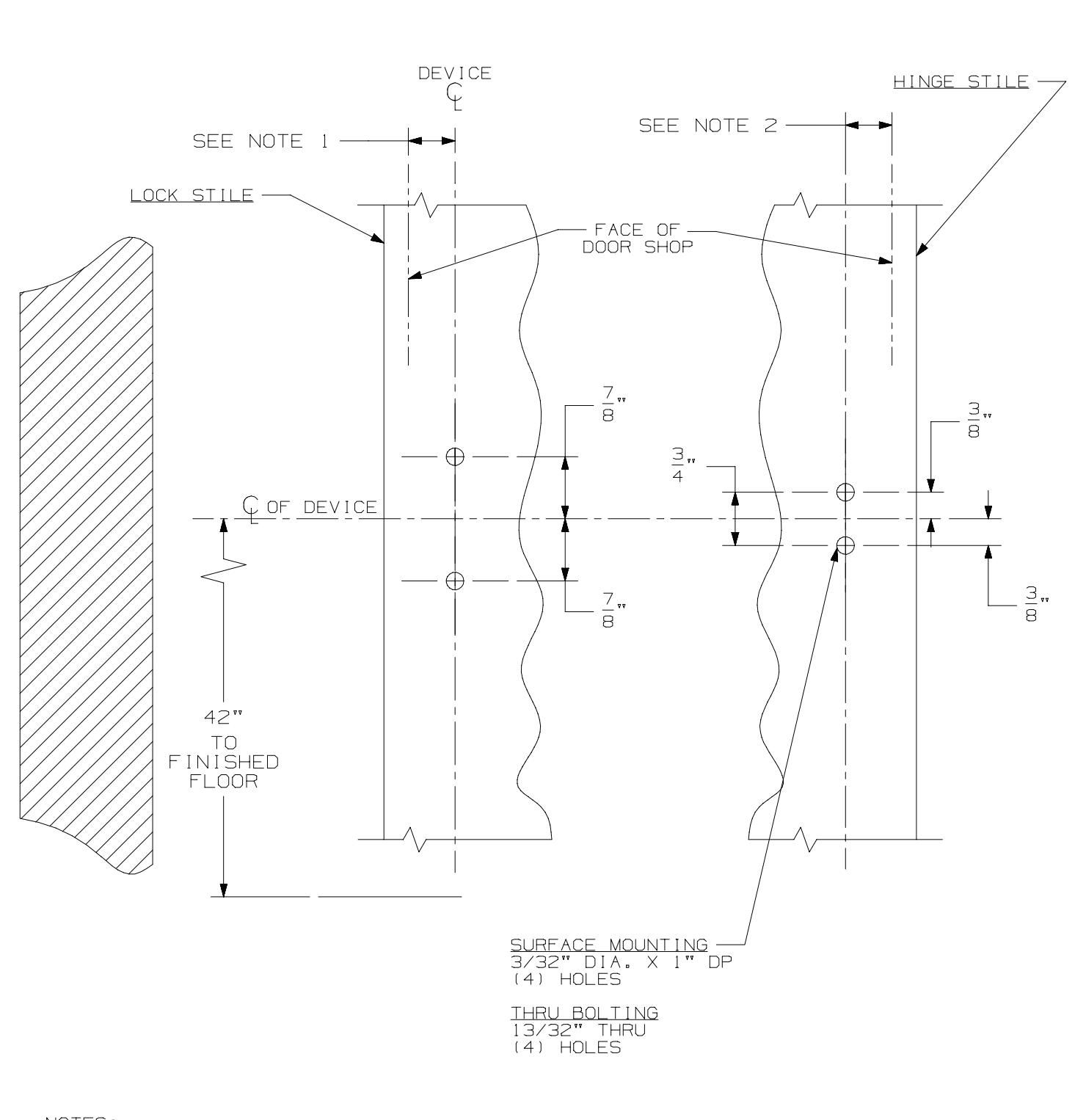

NOTES:

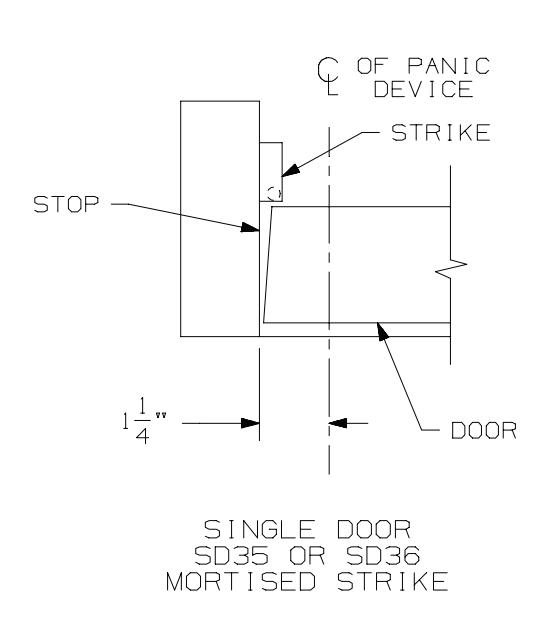

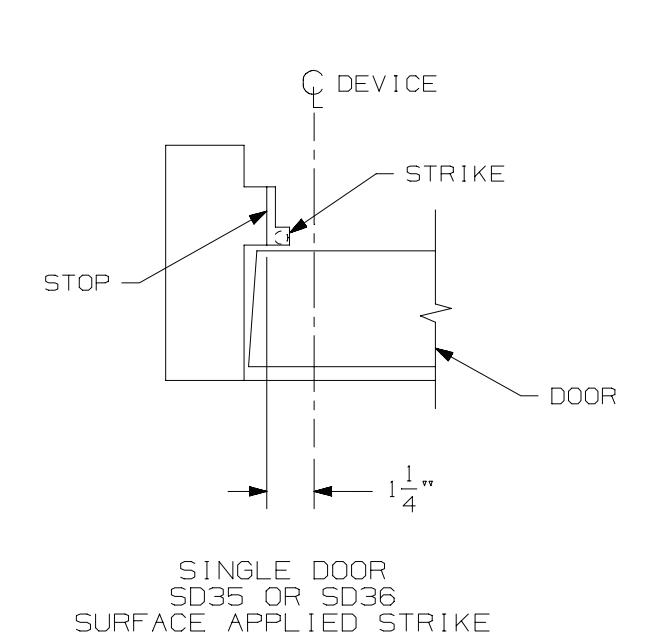

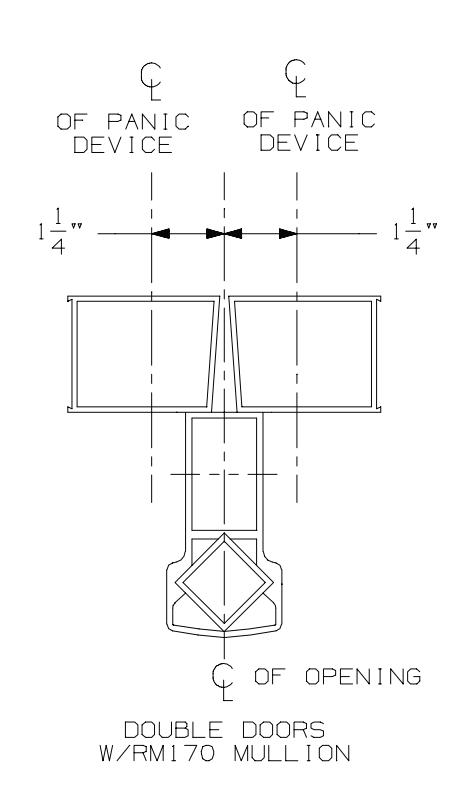

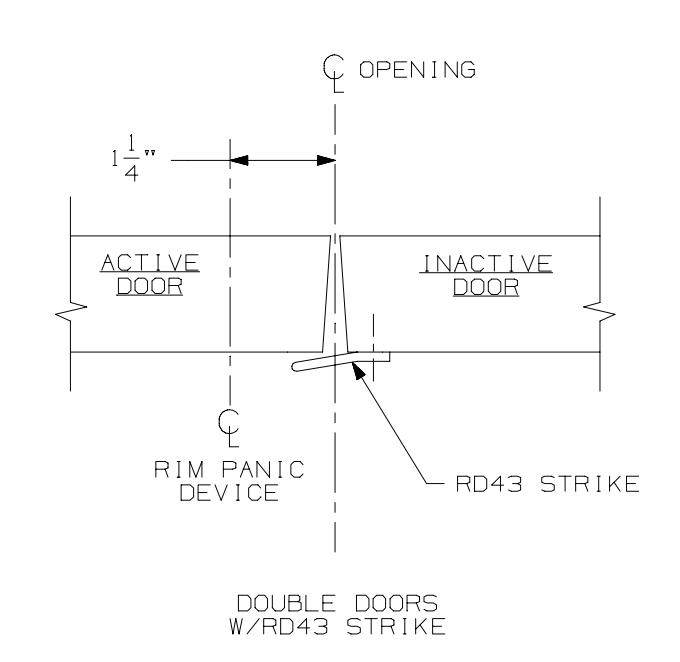

- 1. SEE STRIKE APPLICATIONS FOR BACKSET ON SHEET 2. 2. THE DIMENSION FROM THE FACE OF THE STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM & WIDE STILE DOORS, HOUSING MAY BE CENTERED ON STILE.
|
1790 RIM DEVICE
FOR WOOD DOORS |
FALCON ® | ||
|---|---|---|---|
| NOTE: |
TEMPLATE
NUMBER: |
4270200019_b |
DATE:
12-30-14 |
1790 RIM DEVICE FOR WOOD DOORS
FALCON ®
TEMPLATE NUMBER:
4270200019 b
DATE: 12-30-14
