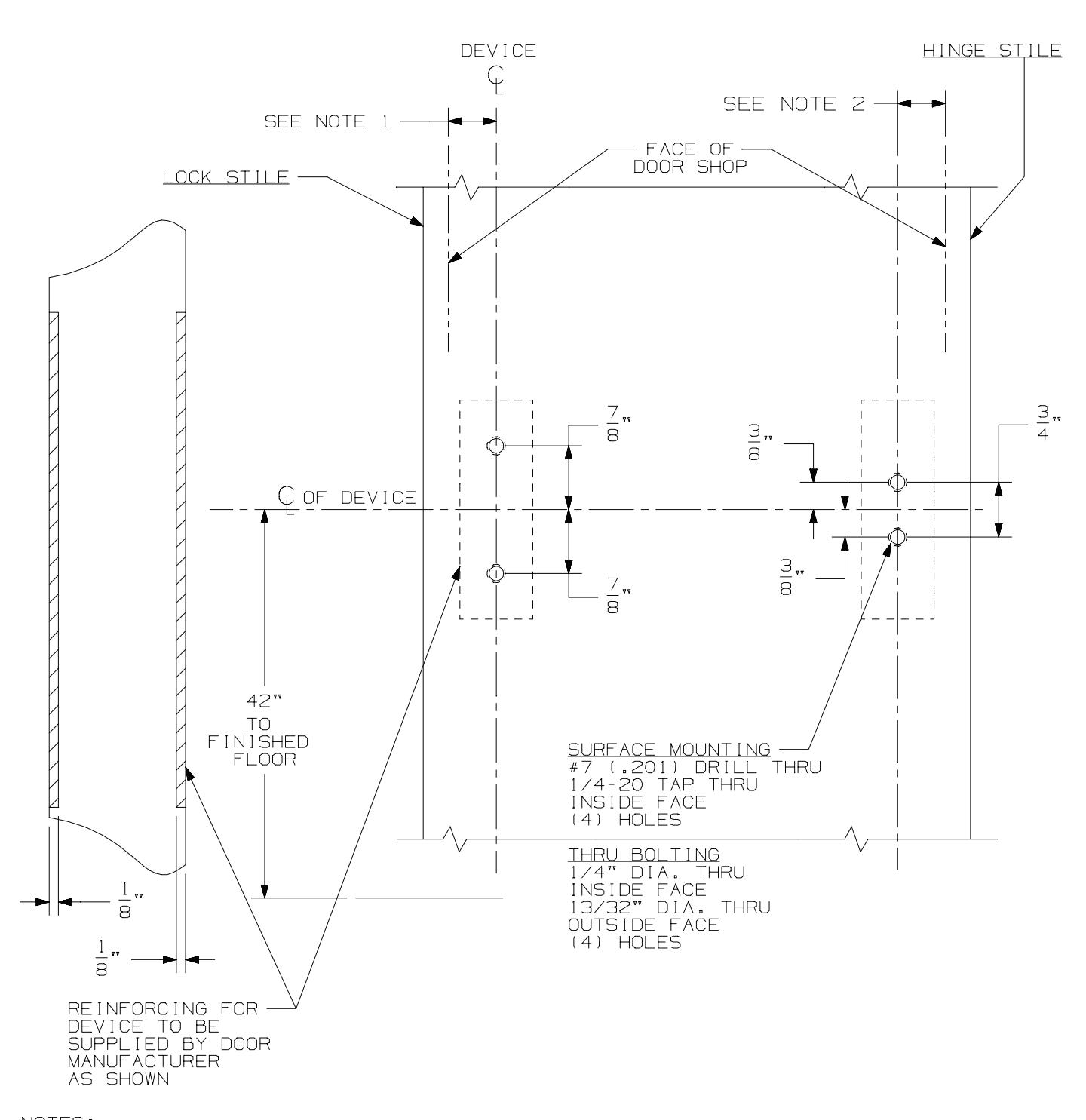

NOTES:
- 1. SEE STRIKE APPLICATIONS FOR BACKSET ON SHEET 2. 2. THE DIMENSION FROM THE FACE OF STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM & WIDE STILE DOORS, HOUSING MAY BE CENTERED ON STILE. 3. REINFORCEMENT IN FRAME FOR STRIKE IS 3/16" MIN. REINFORMEMENT IN STILE FOR PANIC DEVICE IS 1/8" MIN.
|
1790 RIM DEVICE
FOR HOLLOW METAL DOORS |
FALCON ® | ||||
|---|---|---|---|---|---|
| NOTE: |
TEMPLATE
NUMBER: |
4270200018_b |
DATE:
12-29-14 |
||

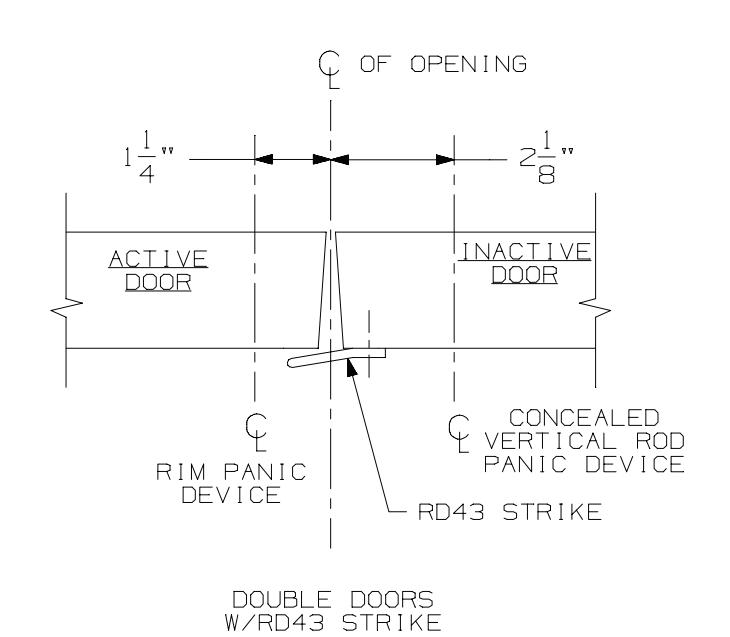

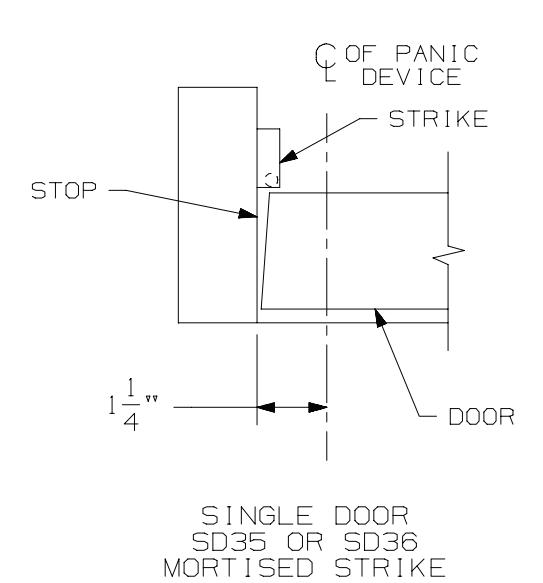

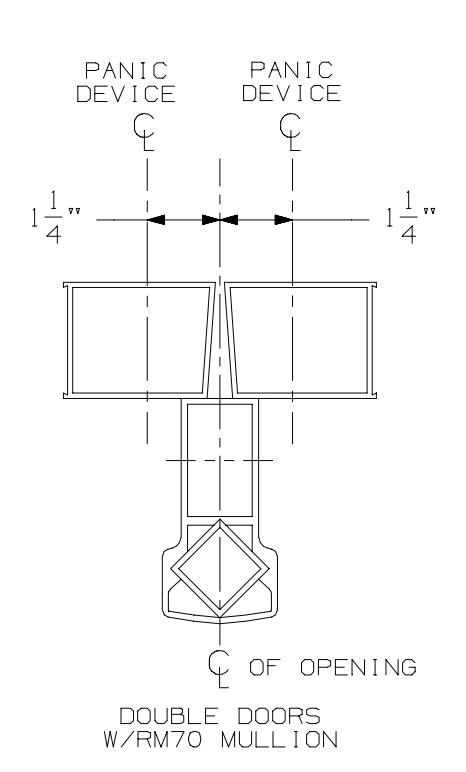

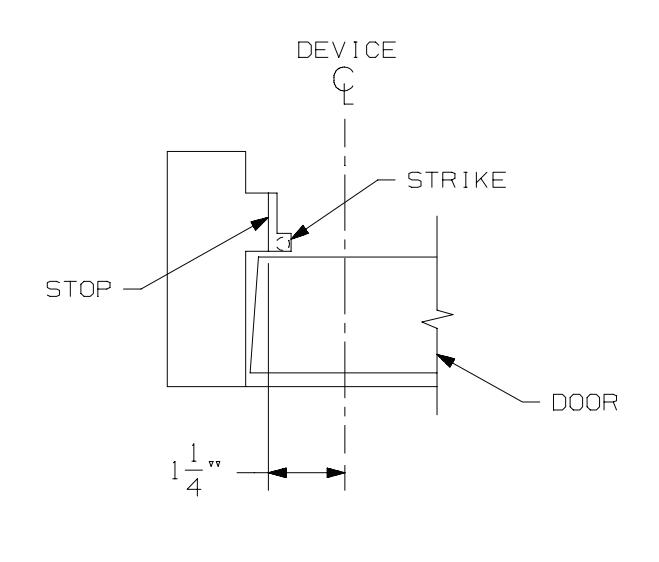

SINGLE DOOR SD35 OR SD36 SURFACE APPLIED STRIKE
1790 RIM DEVICE FOR HOLLOW METAL DOORS
FALCON ®
TEMPLATE NUMBER:
4270200018 b
DATE: 12-29-14
