Falcon 1690 Less Bottom Rod w Pullman Top Latch Device Aluminum Doors Template 107341
Open the original PDF document
View PDF
NOTES:
NOTE:

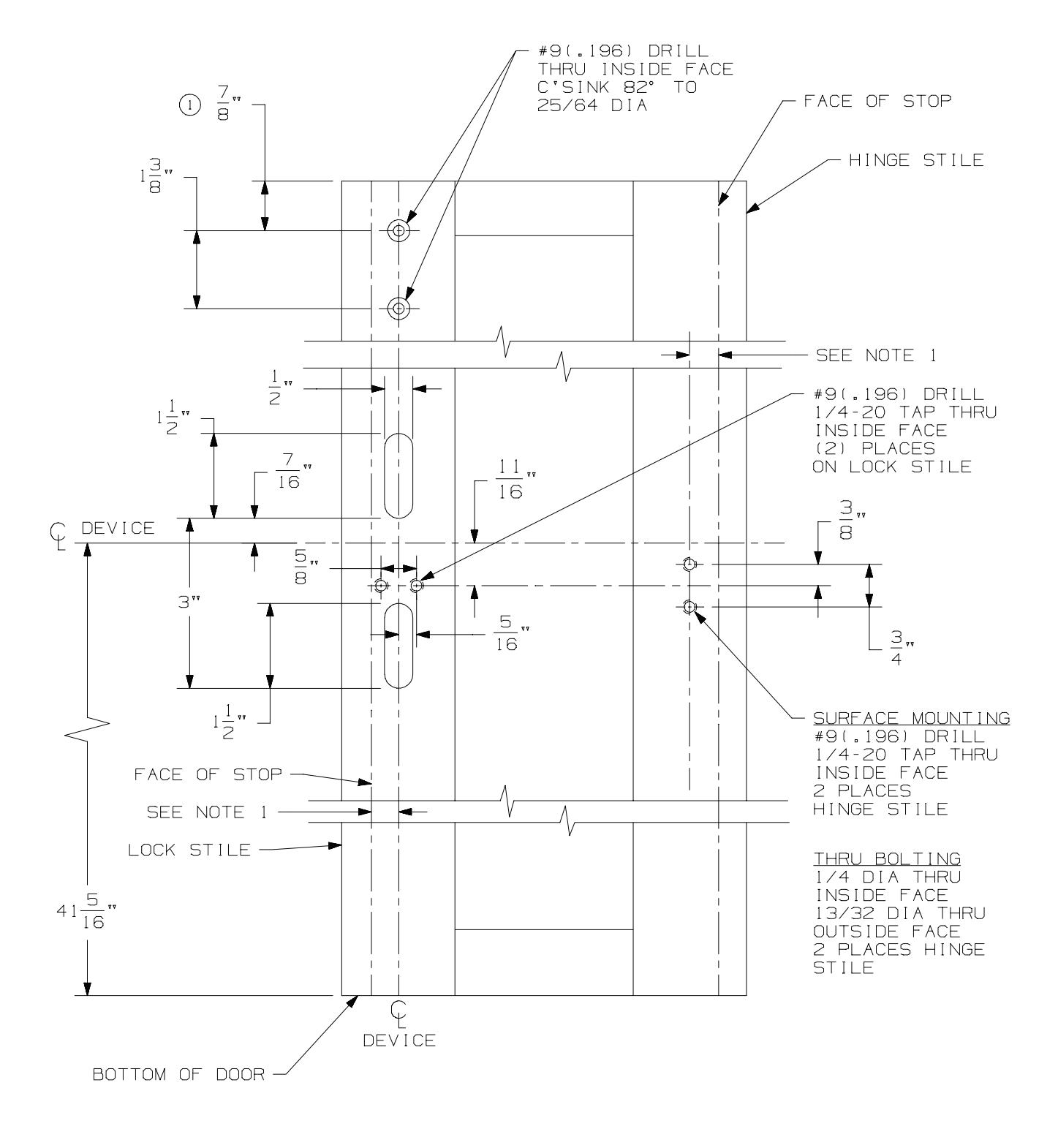

1. THE DIMENSION FROM THE FACE OF THE STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM AND WIDE STILE. HOUSING MAY BE CENTERED ON STILE. THE CENTERLINE OF THE LATCHES CAN HAVE THE SAME CENTERLINE OR IT CAN VARY TO SUIT DOOR CONDITIONS.
|
1690 LESS BOTTOM ROD
WITH PULLMAN TOP LATCH DEVICE FOR ALUMINUM DOORS |
FALCON ® | ||
|---|---|---|---|
| TEMPLATE | 42/0200015 C = |
TE:
2-24-14 |
