Falcon 1690 Concealed Vertical Rod Device Hollow Metal Doors Template 107342
Open the original PDF document
View PDF

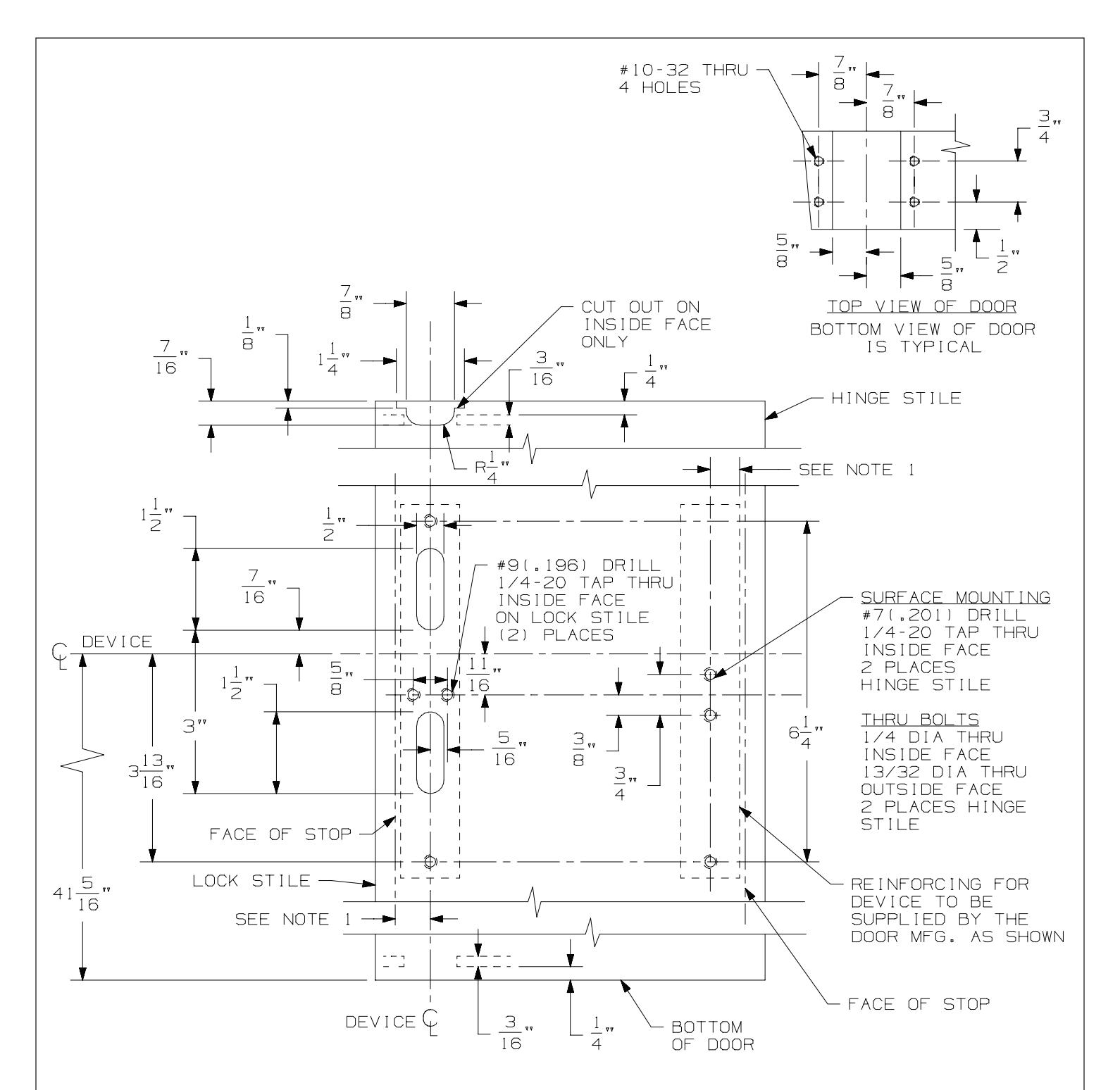

NOTES: 1. THE DIMENSION FROM THE FACE OF THE STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM AND WIDE STILE DOORS, HOUSING MAY BE CENTERED ON STILE. THE CENTERLINE OF THE LATCHES CAN HAVE THE SAME CENTERLINE OR IT CAN VARY TO SUIT DOOR CONDITIONS.
- 2. REINFORCEMENT IN HEAD JAMB FOR TOP STRIKE IS 3/16" MIN. REINFORCEMENT IN STILE FOR PANIC DEVICE IS 1/8" MIN.
- 2. SEE TEMPLATE #4270200200 FOR FRAME AND FLOOR PREPS.
|
1690 CONCEALED VERTICAL ROD DEVICE
FOR HOLLOW METAL DOORS |
FALCON ® | ||
|---|---|---|---|
| NOTE: |
TEMPLATE
NUMBER: |
4270200016_b |
DATE:
12-29-14 |
