Falcon 1690 Concealed Vertical Rod Device Aluminum Doors Template 107340
Open the original PDF document
View PDF

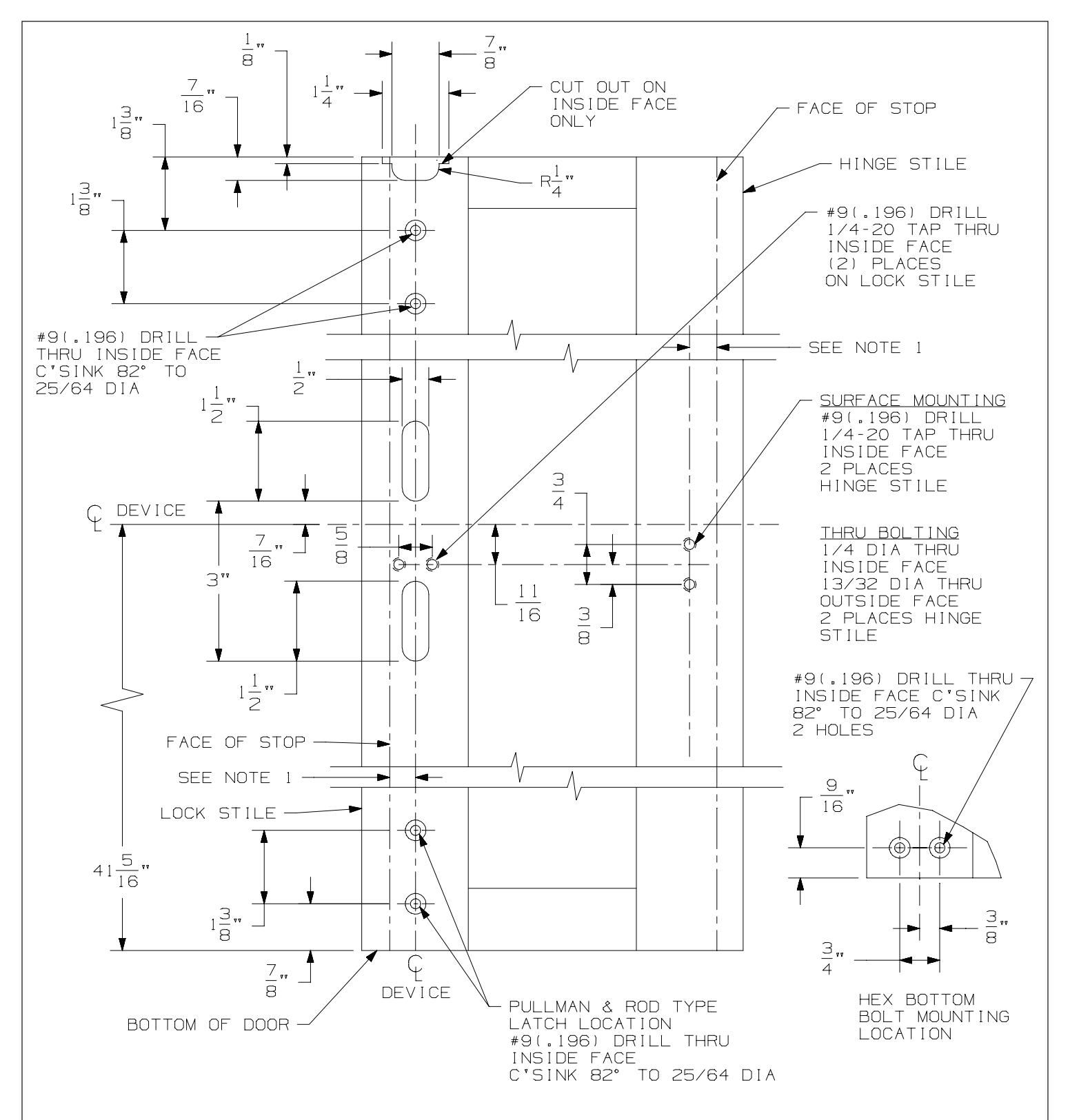

NOTES: 1. THE DIMENSION FROM THE FACE OF THE STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM AND WIDE STILE, HOUSING MAY BE CENTERED ON STILE. THE CENTERLINE OF THE LATCHES CAN HAVE THE SAME CENTERLINE OR IT CAN VARY TO SUIT DOOR CONDITIONS.
2. SEE TEMPLATE #4270200200 FOR FRAME AND FLOOR PREPS.
|
1690 CONCEALED VERTICAL ROD DEVICE
FOR ALUMINUM DOORS |
FALCON ® | ||
|---|---|---|---|
| NOTE: |
TEMPLATE
NUMBER: |
4270200014_b |
DATE:
12-24-14 |
