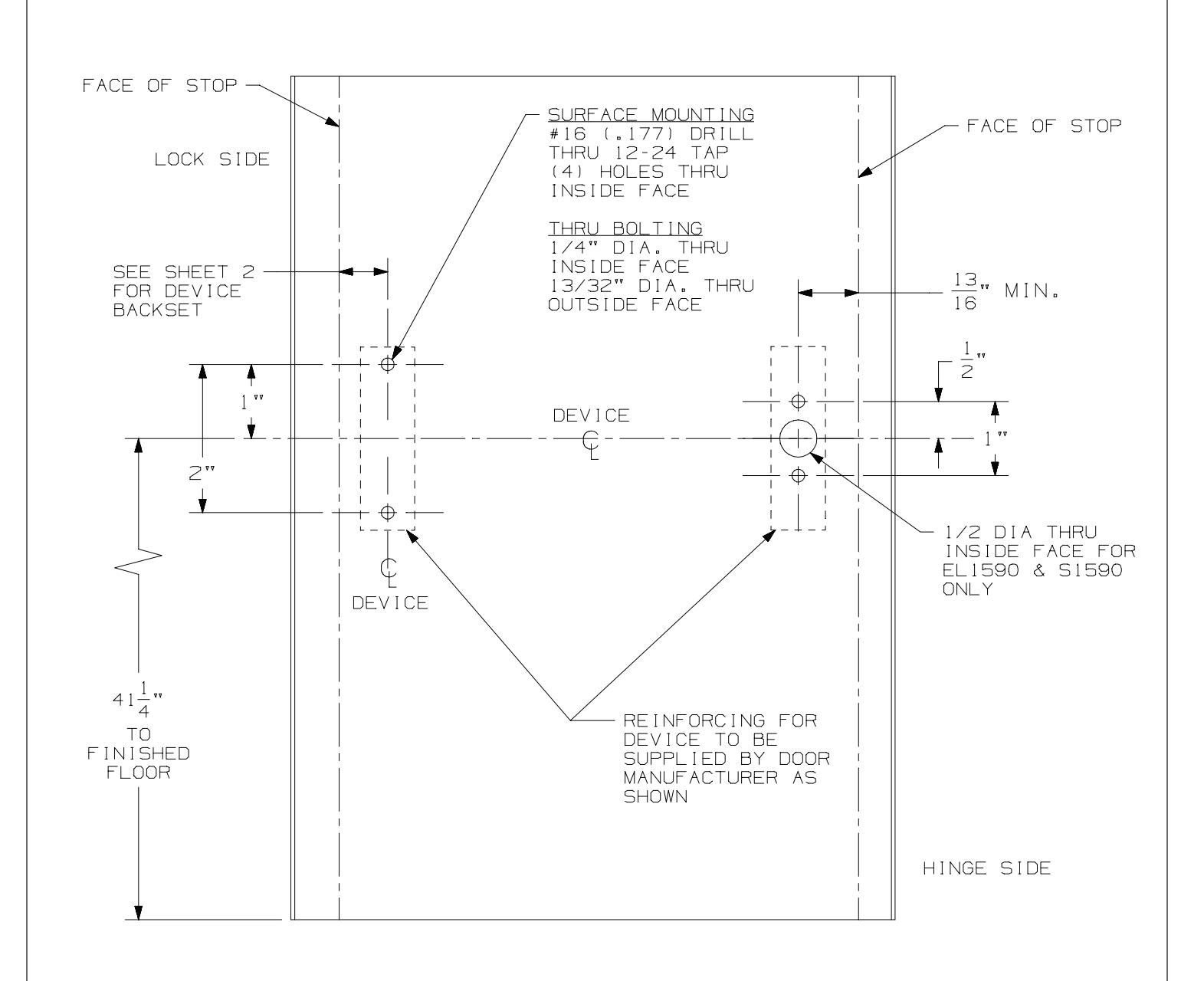

LHR SHOWN RHR OPPOSITE
NOTES:
1. REINFORCING IN DOOR FOR THE PANIC DEVICE TO BE 1/8" MIN. ALL REINFORCING BY OTHERS.
|
1590 RIM DEVICE
FOR HOLLOW METAL DOOR |
FALCON ® | |||
|---|---|---|---|---|
| NOTE: |
TEMPLATE
NUMBER: |
4270200012_b | DATE: 01-12-15 |
| 1590 F | RIM DEV | ICE |
|---|---|---|
| FOR HOLL C | W META | AL DOOR |
FALCON ®
TEMPLATE NUMBER:
4270200012_b
DATE: 01-12-15
