P518-468

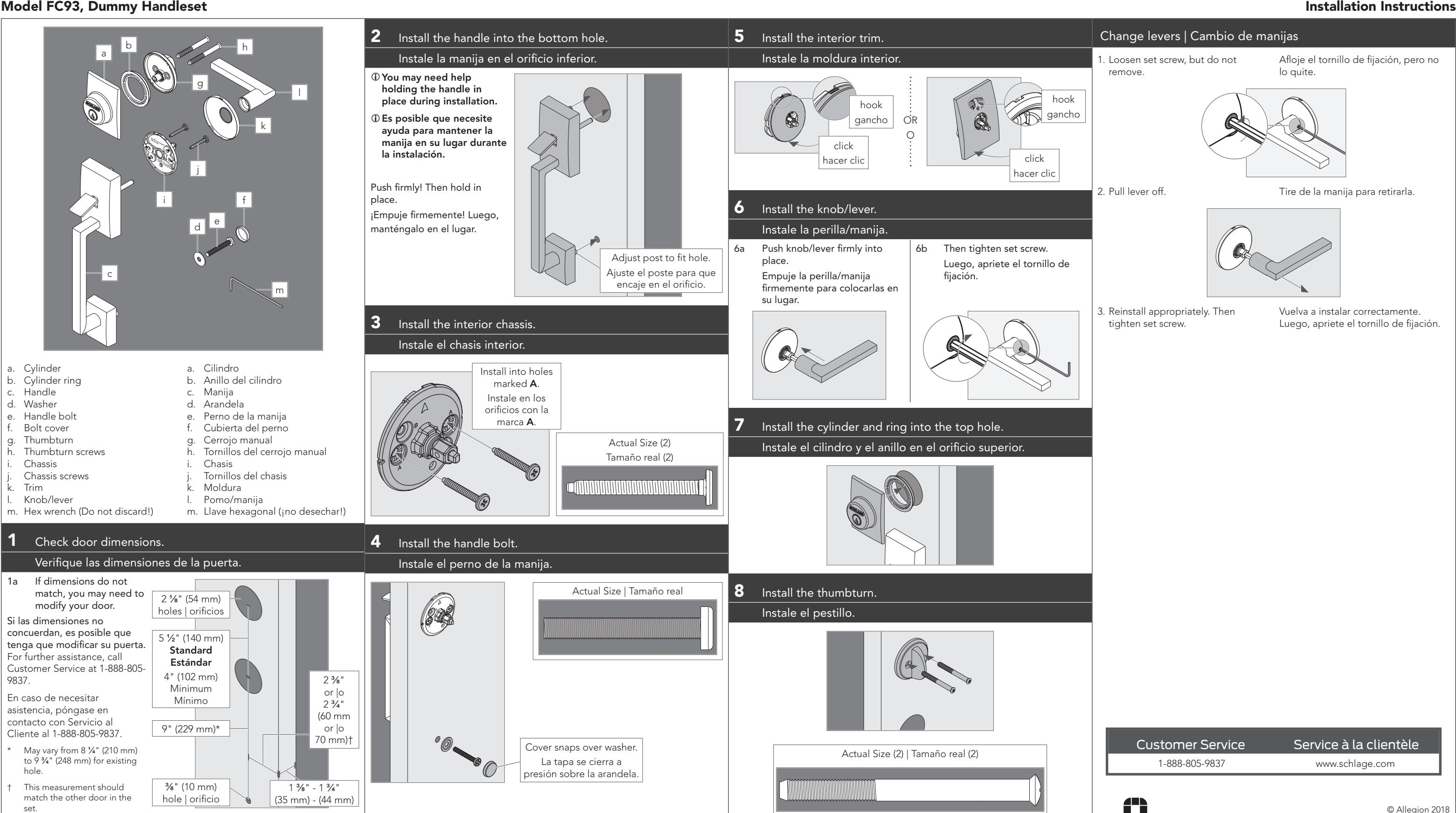

Model FCT93, One-piece Dummy Handleset Installation Instructions

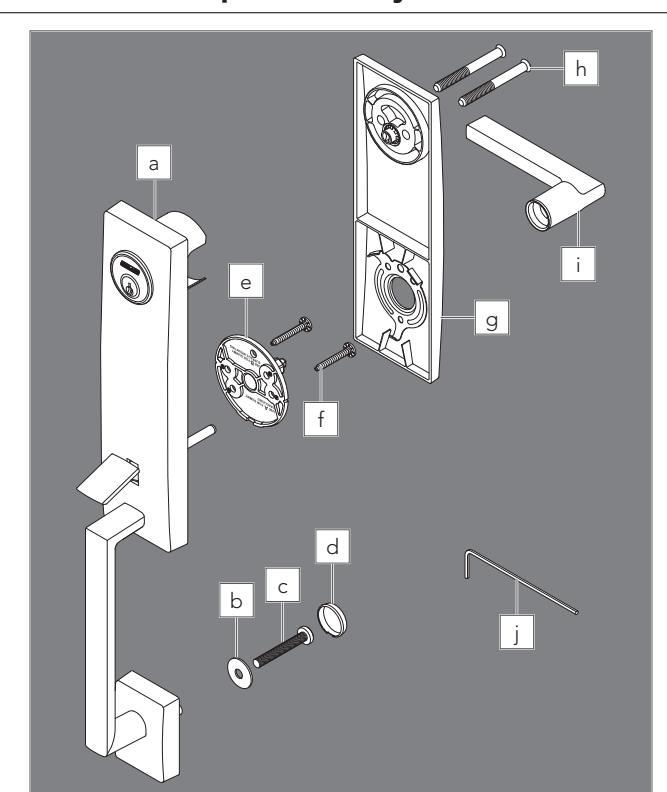

• a. Handle
• b. Washer
• c. Handle bolt
• d. Bolt cover
• e. Chassis
• f. Chassis screws g. Interior plate
• h. Plate screws
• i. Knob/Lever
• j. Hex wrench (Do not discard!)

• a. Manija
• b. Arandela
• c. Perno de la manija
• d. Cubierta del perno
• e. Chasis
• f. Tornillos del chasis
• g. Placa interior
• h. Tornillos de la placa
• i. Pomo/manija
• j. Llave hexagonal (¡no desechar!)

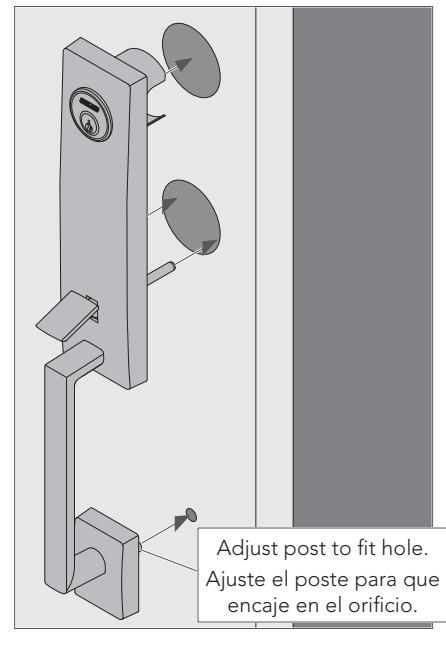

2 Install the handle.

Instale la manija en el orificio inferior.

• LYou may need help holding the handle in place during installation.
• LEs posible que necesite ayuda para mantener la manija en su lugar durante la instalación.

Push firmly! Then hold in place. ¡Empuje firmemente! Luego, manténgalo en el lugar.

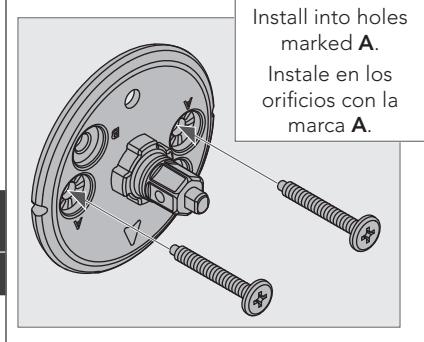

3 Install the interior chassis. Instale el chasis interior.

4 Install the interior plate.

Instalar la placa interior.

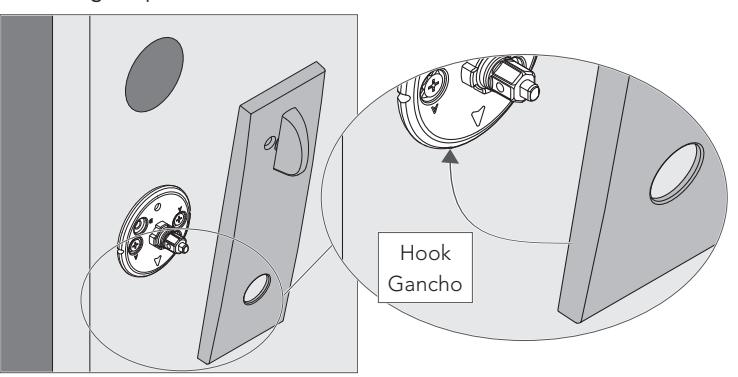

4a Hook clip into bottom chassis first. Then snap into place. Primero coloque el sujetador en la parte del chasis. Luego póngalo en su lugar a presión.

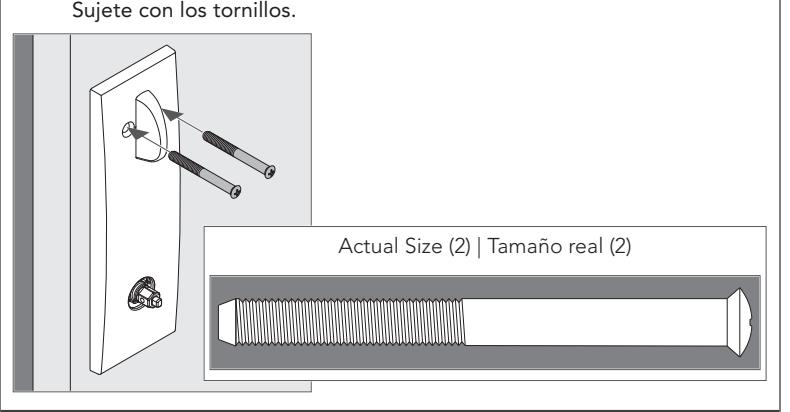

4b Secure with screws.

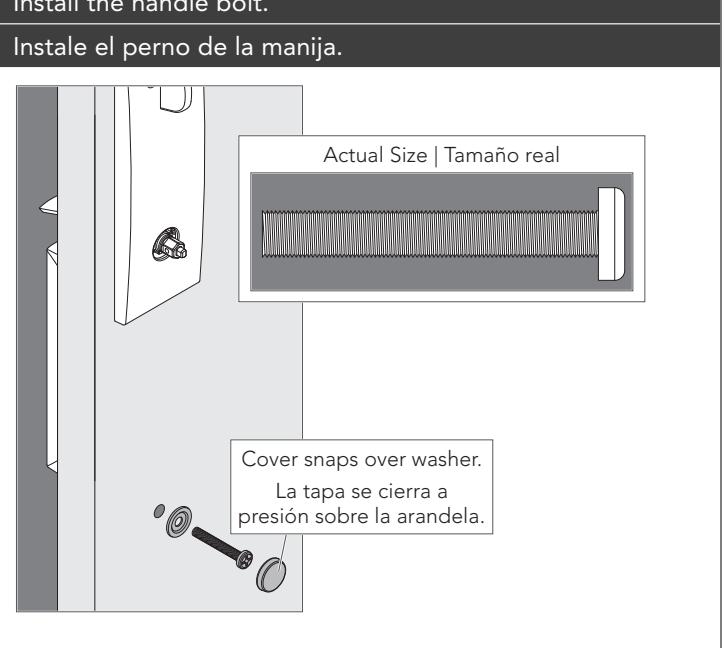

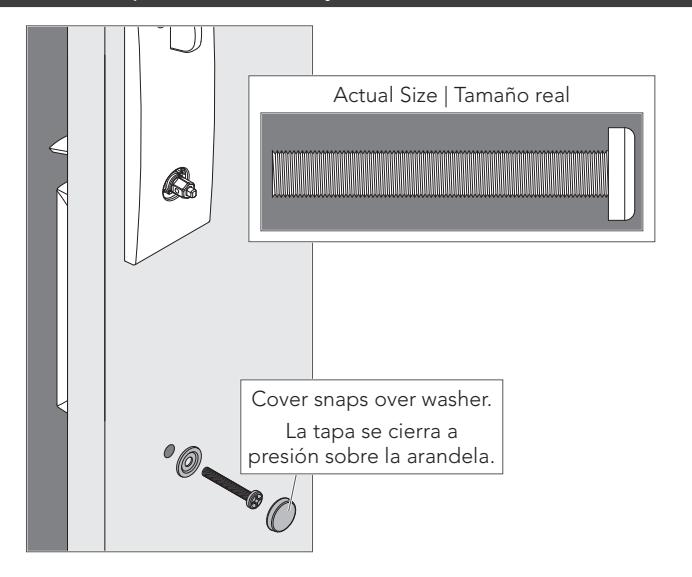

5 Install the handle bolt.

6 Install the knob/lever.

6a Push knob/lever firmly into place.

Empuje la perilla/manija firmemente para colocarlas en su lugar.

Instale la perilla/palanca.

6b Then tighten set screw. Luego, apriete el tornillo de fijación.

Change levers | Cambio de manijas

1. Loosen set screw, but do not remove.

Afloje el tornillo de fijación, pero no lo quite.

2. Pull lever off. Tire de la manija para retirarla.

3. Reinstall appropriately. Then tighten set screw.

Vuelva a instalar correctamente. Luego, apriete el tornillo de fijación.

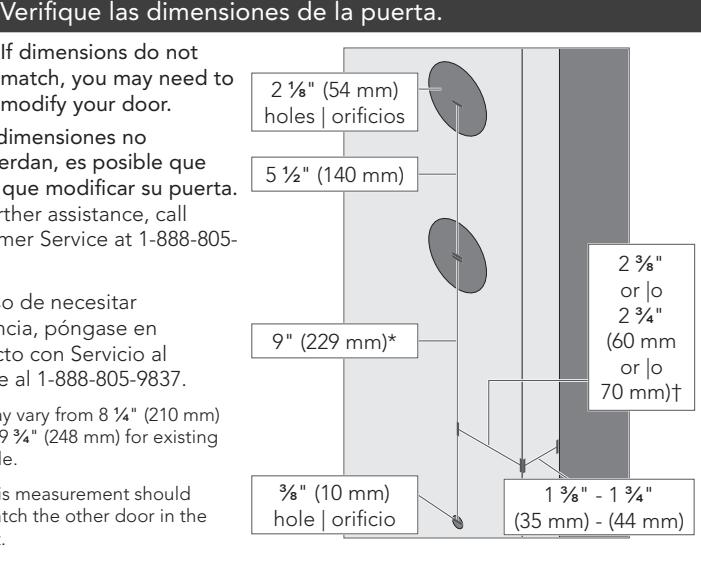

1 Check door dimensions.

1a If dimensions do not match, you may need to modify your door.

Si las dimensiones no concuerdan, es posible que tenga que modificar su puerta. For further assistance, call Customer Service at 1-888-805- 9837.

En caso de necesitar asistencia, póngase en contacto con Servicio al Cliente al 1-888-805-9837.

• * May vary from 8 1/4" (210 mm) to 9 3/4" (248 mm) for existing hole.
• † This measurement should match the other door in the set.
• * Puede variar de 8 1/4" (210 mm) a 9 3/4" (248 mm) para el agujero existente.
• † Esta medida debe coincidir con la otra puerta en el conjunto.

* Puede variar de 8 1/4" (210 mm) a 9 3/4" (248 mm) para el agujero existente.

† Esta medida debe coincidir con la otra

puerta en el conjunto.

© Allegion 2018 Printed in U.S.A. P518-468 Rev. 03/18-a
