P518-149

Model FC21, Combined interior Installation Instructions

LThis lock can be installed as passage (hall/closet) or privacy (bed/bath). See the included Privacy function kit.

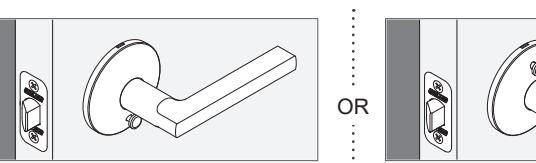

h. Faceplate i. Drive-in faceplate j. Latch/strike screws

l. Hex wrench (Do not discard!)

k. Strike

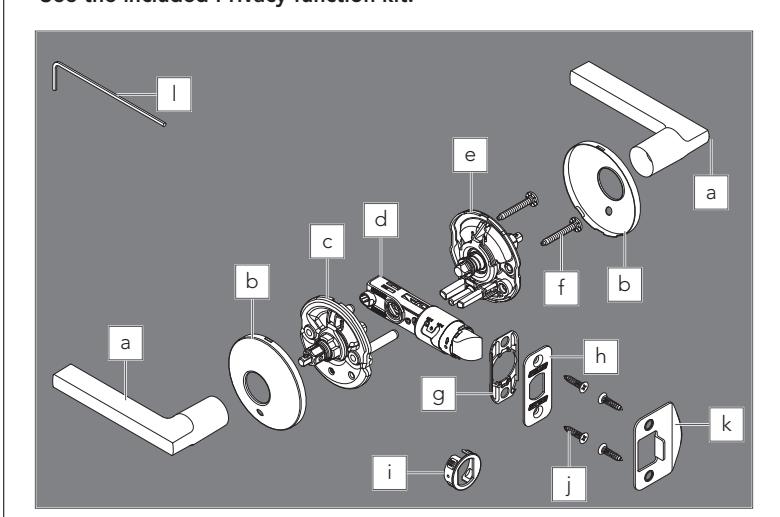

• a. Knob/Lever
• b. Trim
• c. Exterior chassis
• d. Latch
• e. Interior chassis
• f. Chassis screws
• g. Backplate

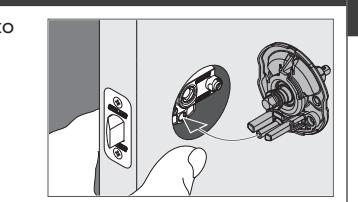

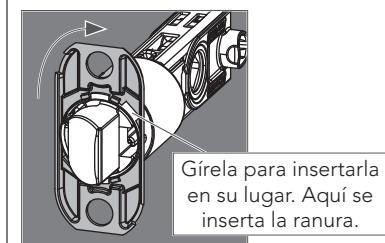

3 Install the latch. 3a Install backplate.

This backplate is backward.

Rotate into place. Notch goes here.

5 PRIVACY FUNCTION ONLY: Choose privacy pin location.

Location is based on preference and does not change the function.

Pin on bottom, go on to step 6. Pin on top, go to Schlage.com/faqs-custom.

10 Install the exterior knob/lever.

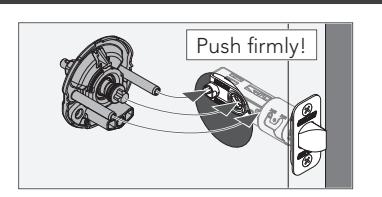

10a Push knob/lever firmly into place.

10b Then tighten set screw.

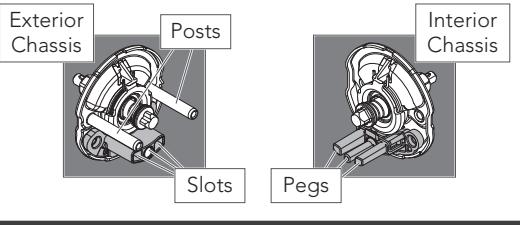

6 Identify the exterior and interior chassis

11 PRIVACY FUNCTION ONLY: Install the privacy pin.

Follow the included Privacy function kit instructions.

12b Then tighten set screw.

7 Install the exterior chassis.

Make sure Actual Size (2)

12 Install the interior knob/lever.

12a Push knob/lever firmly into place.

1 Watch the installation video.

Go to Schlage.com/faqs-custom.

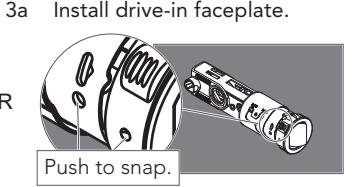

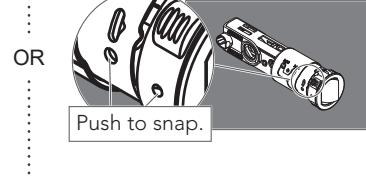

3b Add faceplate and secure with screws.

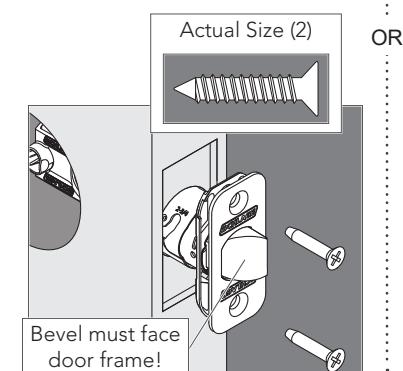

3b Use wood block and hammer.

8 Install the interior chassis.

8b Secure with two (2) screws.

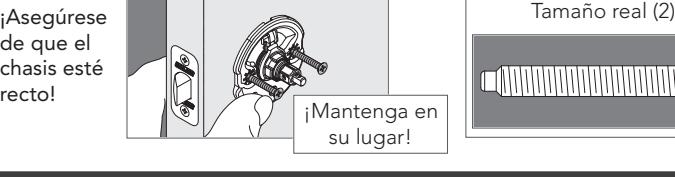

8a Chassis is spring-loaded. Push pegs into slots and hold in place.

Adjust latch

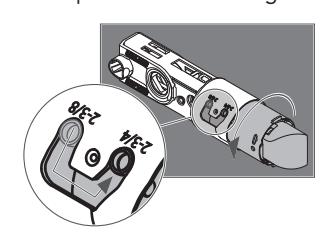

For 2 3/4" backset, rotate and pull latch out to long setting.

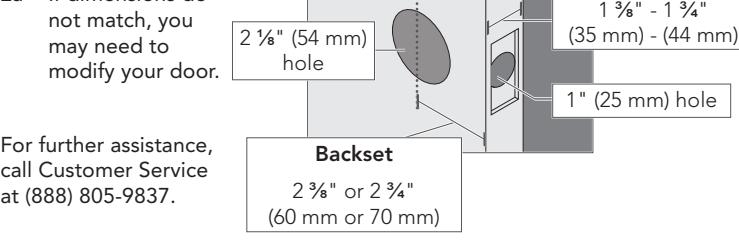

2 Check door dimensions.

2a If dimensions do not match, you may need to

2b Check latch length.

Measure the backset as shown above.

• 2 3/8" (60 mm): no adjustment is necessary. • 2 3/4" (70 mm): see the Adjust latch section.

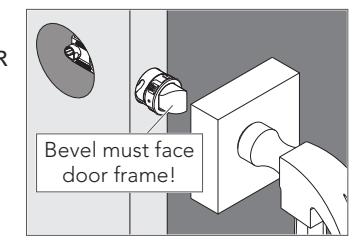

4 Install the strike onto the door frame.

Use included strike for best performance.

Hold in place! straight!

9 Install the trim.

chassis is

LAlign hole in trim with hole in chassis.

Repeat for the other side of the door.

Customer Service

(888) 805-9837 www.schlage.com

Modelo FC21, Interior combinado Instrucciones de instalación

LEsta cerradura se puede instalar como paso (pasillo/armario) o por privacidad (dormitorio/baño).

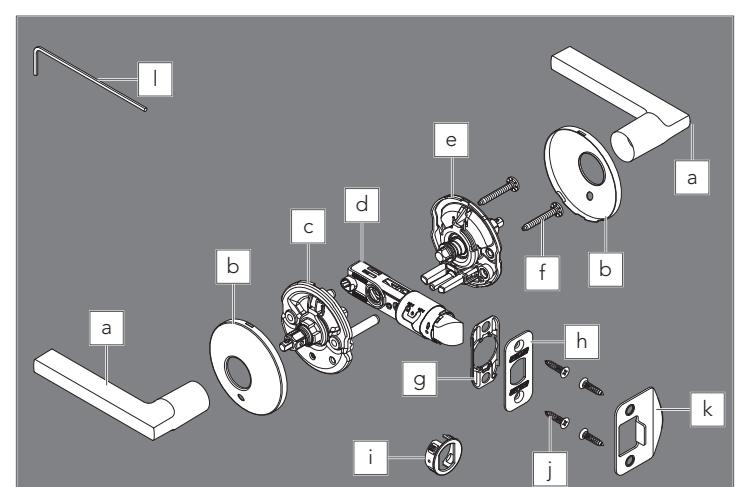

• a. Pomo/manija
• b. Moldura
• c. Chasis exterior
• d. Pestillo
• e. Chasis interior f. Tornillos del chasis
• g. Placa posterior

• h. Placa frontal i. Placa frontal de inserción
• j. Tornillos del pestillo/batiente
• k. Batiente
• l. Llave hexagonal (¡no desechar!)

1 Vea el video de instalación.

Visite Schlage.com/faqs-custom.

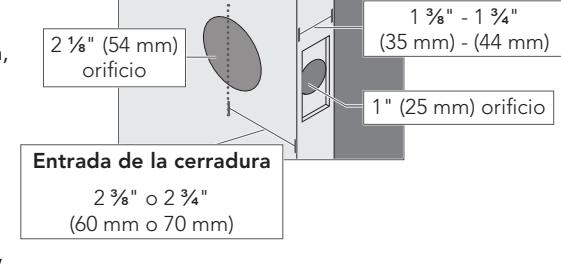

2 Verifique las dimensiones de la puerta.

2a Si las dimensiones no concuerdan, es posible que tenga que modificar su puerta.

En caso de necesitar asistencia,

póngase en contacto con Servicio al Cliente al 1-888-805-9837.

2b Compruebe la longitud del pestillo. Mida la entrada de la cerradura tal como se muestra.

• 2 3/8" (60 mm): no hace falta ajustar.
• 2 3/4" (70 mm): consulte la sección de Ajustar el pestillo.

3 Instale el pestillo.

3a Instale la placa posterior.

Esta placa de apoyo está al revés.

O

3b Agregue la placa delantera y sujete con tornillos.

Tamaño real (2)

4 Instalar el batiente en el marco de la puerta.

¡El bisel debe estar opuesto al marco de la puerta!

Use el batiente incluido para tener un mejor rendimiento.

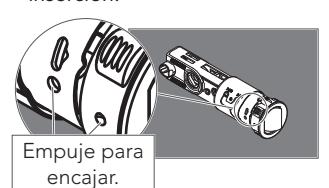

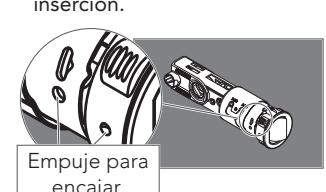

3a Instale la placa delantera de

3b Utilice un bloque de madera y

Tamaño real (2)

un martillo.

O

¡El bisel debe estar opuesto al marco de la puerta!

inserción.

5 FUNCIÓN DE PRIVACIDAD SOLAMENTE: Elija la ubicación del pasador de privacidad.

La ubicación se basa en la preferencia y no cambia la función.

Pasador en la parte inferior, continúe con el paso 6.

Pasador en la parte superior, visite Schlage.com/faqs-custom.

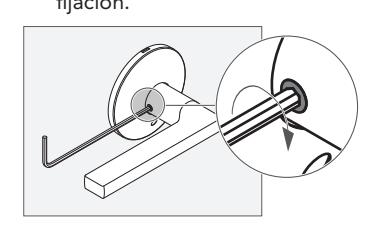

10 Instale la perilla/manija exterior.

10a Empuje la perilla/manija firmemente para colocarlas en su lugar.

10b Luego, apriete el tornillo de fijación.

6 Identifique el chasis exterior e interior.

Pernos Chasis interior Postes

11 FUNCIÓN DE PRIVACIDAD SOLAMENTE: Instale el pasador de privacidad.

Siga las instrucciones en el Juego de funciones de privacidad incluido.

12a Empuje la perilla/manija

su lugar.

12 Instale la perilla/manija interior.

firmemente para colocarlas en

fijación.

12b Luego, apriete el tornillo de

Pasador de privacidad

Tapa del pasador

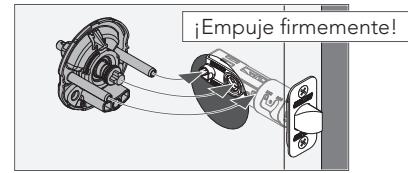

7 Instale el chasis exterior.

8 Instale el chasis interior.

8a El chasis se acciona mediante resorte. Coloque los pernos en las ranuras y sostenga en su lugar.

Ajuste el pestillo

Para la entrada de la cerradura de 2 3/4" (69 mm) de espesor, gire y tire del pestillo hacia fuera hasta un ajuste largo.

8b Fije con dos (2) tornillos.

de que el chasis esté recto!

9 Instale la moldura.

LAlinee el orificio en la moldura con el orificio en el chasis.

hacer clic gancho

Repita para el otro lado de la puerta.

Service à la clientèle

1-888-805-9837 www.schlage.com

© Allegion 2018 Printed in U.S.A. P518-149 Rev. 03/18-c
