F Series Handleset Door Prep Templates

Open the original PDF document

Door Preparation Preparacion de la porte Preparation du port

F60, F60F, F62, F93 With Adjustable Through-Bolt Con perno pasante ajustable Ave boulon traversant réglable

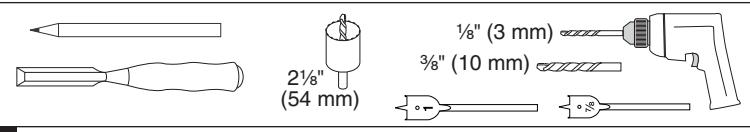

Drill bit

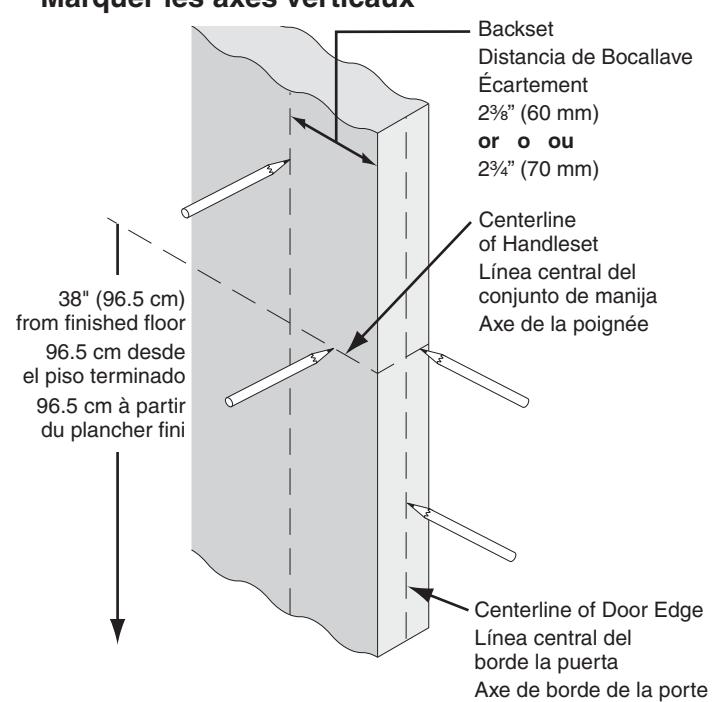

A Mark Centerlines Marque las líneas de centro Marquer les axes verticaux

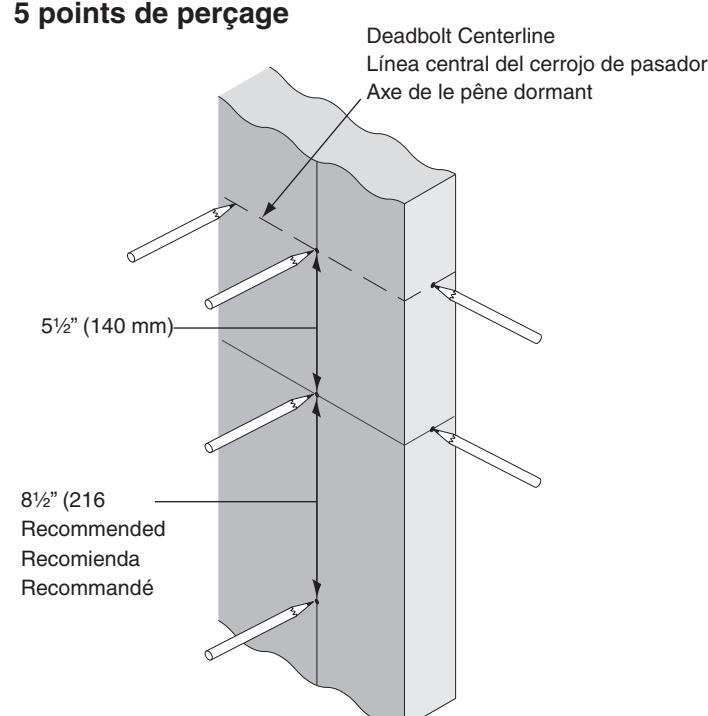

Mark Deadbolt Centerline and 5 Drill Points Marque la línea de centro del cerrojo de seguridad y los 5 puntos de perforación B

Marquer l'axe vertical du boulon traversant et

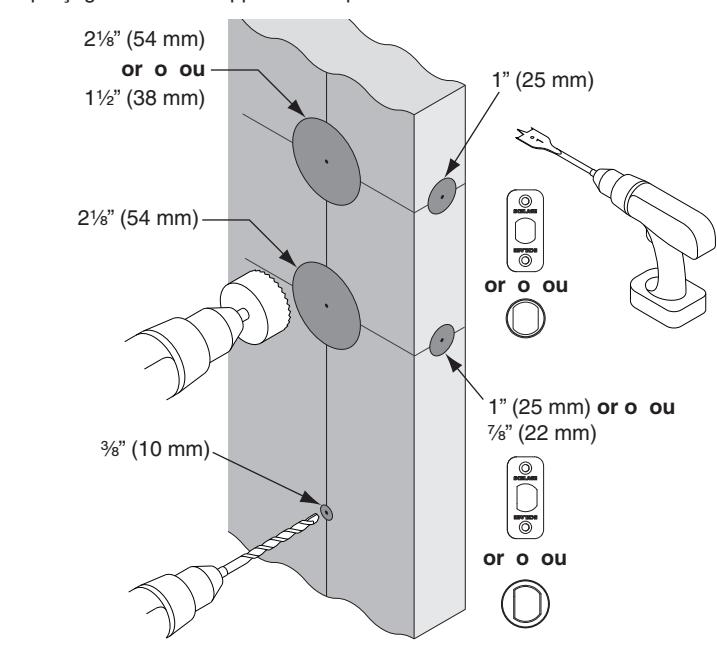

Drill Holes Perforación de los orificios Percer les trous C

Para evitar las astillas, perfore únicamente hasta que la broca sólo penetre a través de la superficie de la puerta. Después, termine la perforación desde el lado opuesto de la puerta.

Broca Foret

Pour prévenir l'écaillage, laisser pénétrer légèrement le foret sur la surface de la porte. Puis, terminer le perçage sur le côté opposé de la porte.

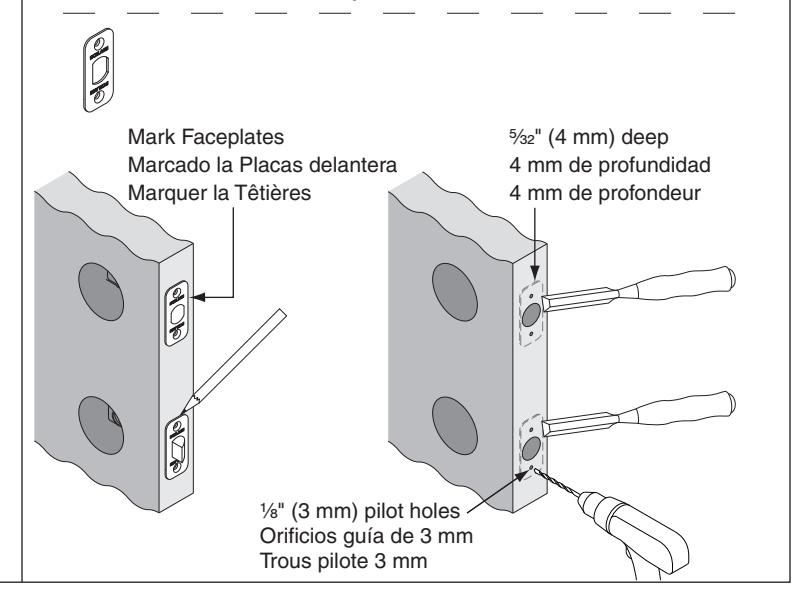

Prepare Door Edge Prepare el lado de la puerta Préparer le bord de la porte D

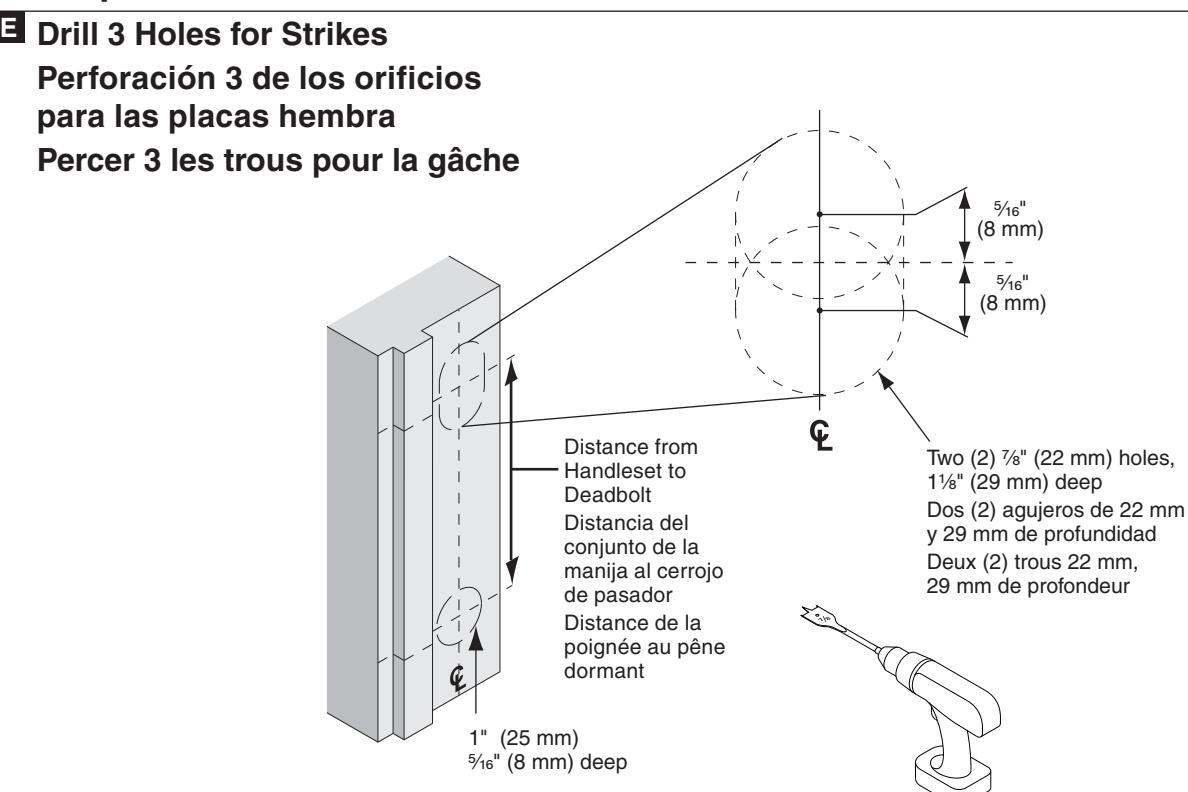

Move to Step E Siga con el paso E Passer à l'étape E

Door Jamb Preparation Preparación de la jamba de la puerta Préparation du montant de la porte

F60, F60F, F62, F93 With Adjustable Through-Bolt Con perno pasante ajustable Ave boulon traversant réglable

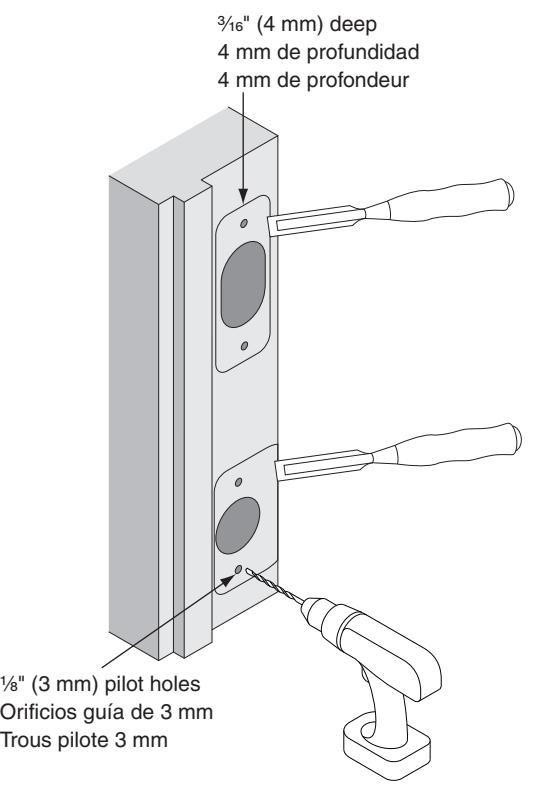

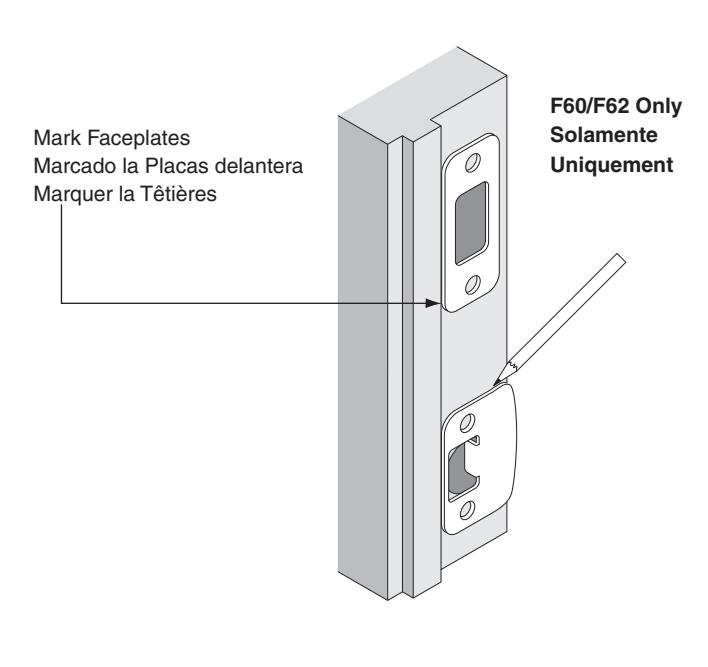

Mortise for Strikes Escopleado para placas hembra Mortaiser la gâche F
