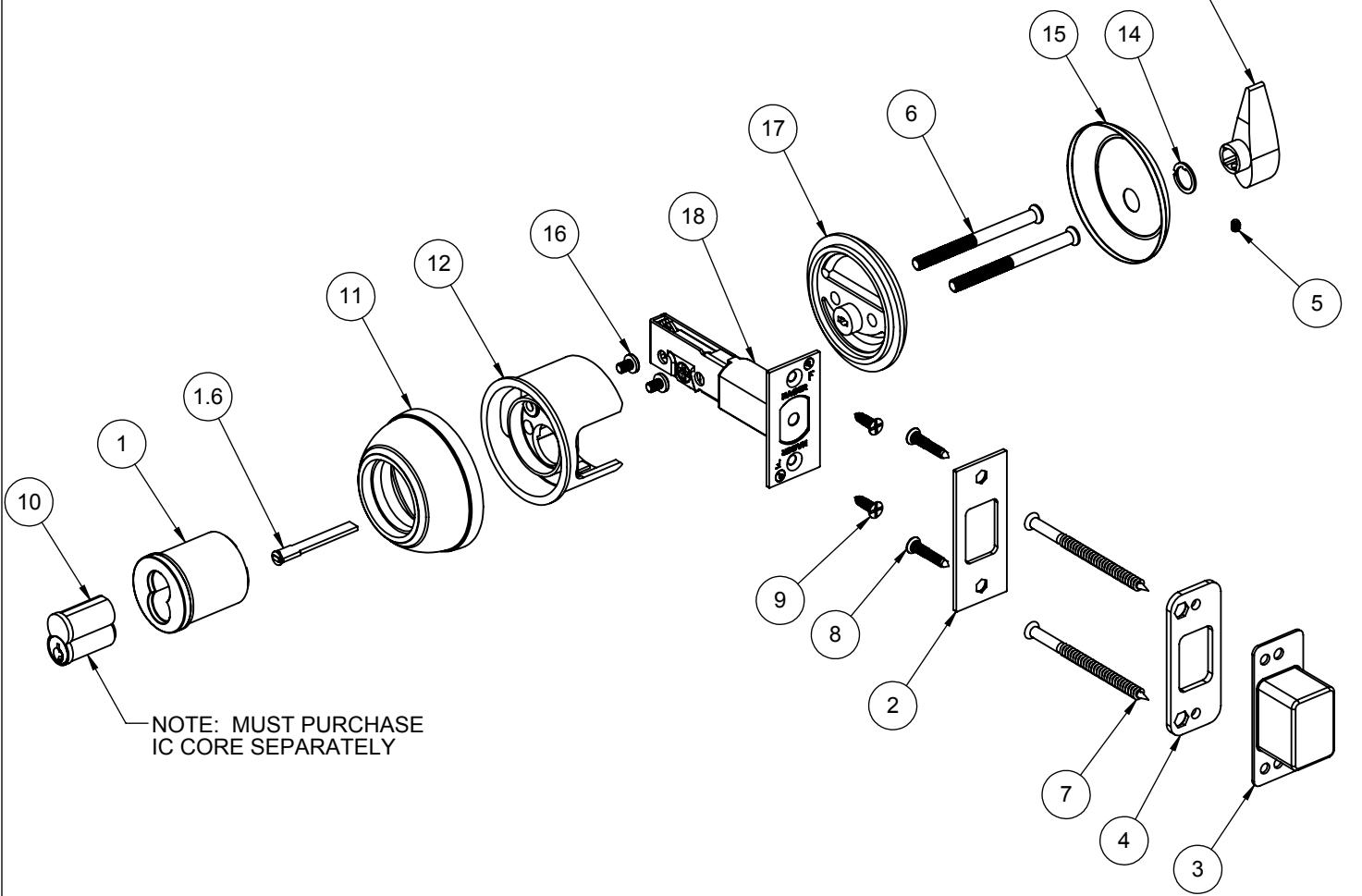

Exploded View 3115 Cylinder x Thumbturn IC Deadlock – S-LS00878
Open the original PDF document
View PDF|
ITEM
NO. |
FILE NAME | DESCRIPTION | |||
|---|---|---|---|---|---|
| 1 | S-LS00718 | EXTERIOR THUMBTURN CYLINDER HOUSING - IC | |||
| 1.6 | S-LS00363 | IC CORE TAILPIECE (2-639-7095) | |||
| 2 | S-LS00723 | DEADBOLT STRIKE | |||
| 3 | S-LS00725 | DEADBOLT DUST BOX | |||
| 4 | S-LS00724 | DEADBOLT WOOD REINFORCER | |||
| 5 | Socket Set Screw Flat Point_Al | FLAT POINT SOCKET SET SCREW #6-32 X 3/16" | |||
| 6 | S-LS00883 | CUSTOM #12-24 X 2-5/8" FPHMS | 2 | ||
| 7 | S-LS00885 | CUSTOM #10 X 3" FPHWS | |||
| 8 | S-LS00882 | #8 X 1-1/4" FPH COMBO SCREW | |||
| 9 | S-LS00882 | #8 X 3/4" FPH COMBO SCREW | |||
| 10 | S-LS00550 | INTERCHANGEABLE CORE | |||
| 11 | S-LS00367 | ROSE | |||
| 12 | S-LS00379 | IC CORE CYLINDER FIRE SHIELD | |||
| 13 | S-LS00373 | THUMB TURN | |||
| 14 | S-LS00372 | THUMB TURN WASHER | |||
| 15 | S-LS00371 | THUMB TURN ROSE | |||
| 16 | pan cross head_ai | #8-32 X 1/4" PHMS | |||
| 17 | S-LS00876 | THUMBTURN ROSE LINER ASSEMBLY | |||
| 18 | S-LS00007 | 3940 DEADBOLT LATCH (2-3/4" BACKSET) | |||
| (17) | |||||
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| DRAWN | MRJ | 1/9/2010 | |||
| ENG. APPR. | - | - | |||
|
MATERIAL
Material
|
Q.A. | ||||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° |
||||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | ||||
3115 GRADE 1 - CYLINDER X THUMBTURN IC DEADBOLT
| SIZE | E DWG. NO. | REV. | |||
|---|---|---|---|---|---|
| Α | S-LS00878 | - | |||
| SCALE:1:4 | WEIGHT: 1.52 | SHEET | 1 OF 1 | ||
