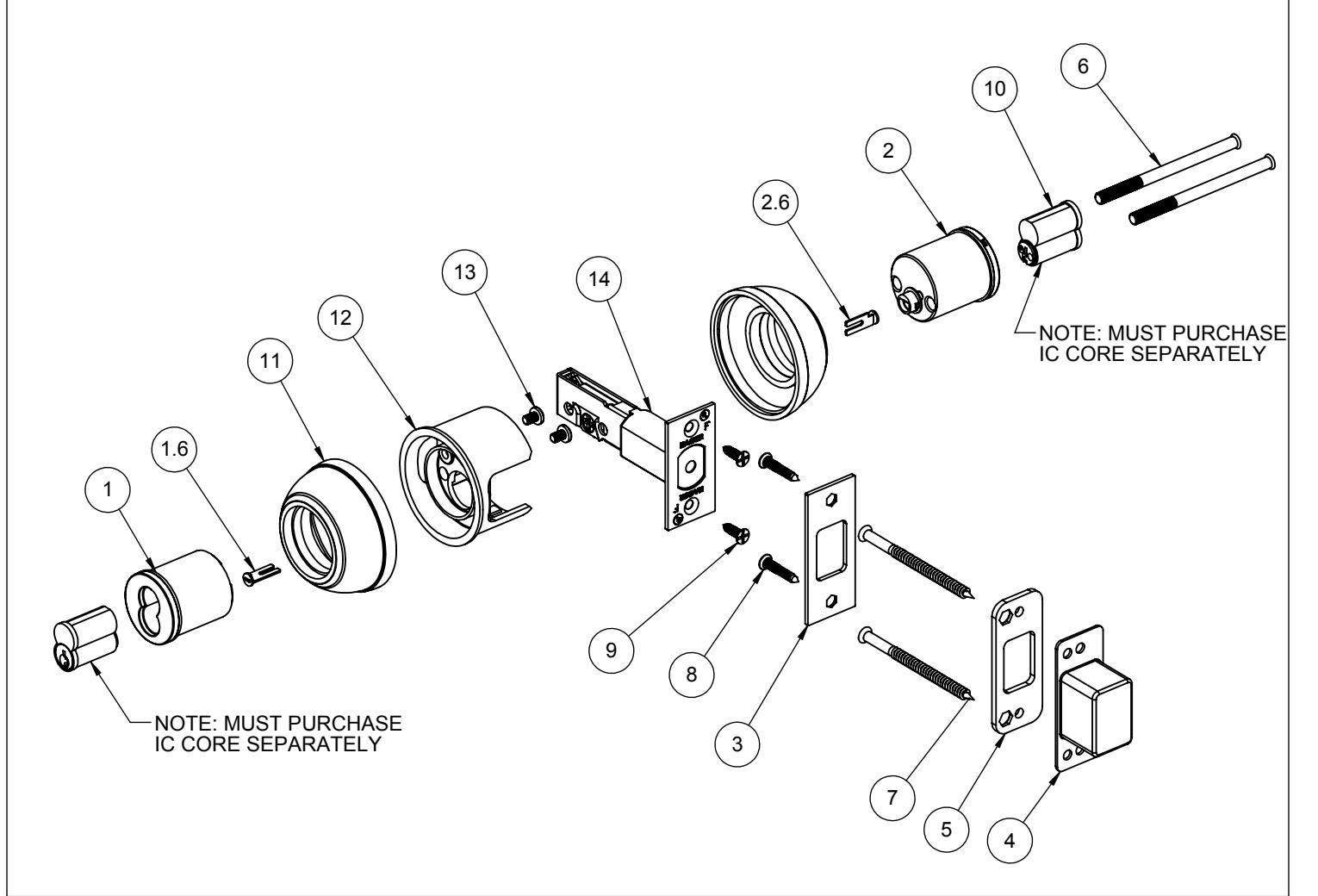

Exploded View 3114 Double Cylinder IC Deadlock – S-LS00877
Open the original PDF document
View PDF|
ITEM
NO. |
FILE NAME | DESCRIPTION | QTY. |
|---|---|---|---|
| 1 | S-LS00718 | EXTERIOR DOUBLE CYLINDER HOUSING - IC | |
| 1.6 | S-LS00606 | TAILPIECE (2-639-7091) | |
| 2 | S-LS00718 | INTERIOR DOUBLE CYLINDER HOUSING - IC | |
| 2.6 | S-LS00606 | TAILPIECE (2-639-7091) | |
| 3 | S-LS00723 | DEADBOLT STRIKE | |
| 4 | S-LS00725 | LS00725 DEADBOLT DUST BOX | |
| 5 | S-LS00724 DEADBOLT WOOD REINFORCER | 1 | |
| 6 | S-LS00884 CUSTOM #12-24 x 3-1/4"OPHMS | 2 | |
| 7 | S-LS00885 CUSTOM #10 X 3" FPHWS | 2 | |
| 8 | S-LS00882 | #8 X 1-1/4" FPH COMBO SCREW | |
| 9 | S-LS00882 | #8 X 3/4" FPH COMBO SCREW | |
| 10 | S-LS00550 INTERCHANGEABLE CORE | 2 | |
| 11 | S-LS00367 ROSE | 2 | |
| 12 | S-LS00379 | IC CORE CYLINDER FIRE SHIELD | 1 |
| 13 | an cross head_ai #8-32 X 1/4" PHMS | 2 | |
| 14 | S-LS00007 | 3940 DEADBOLT LATCH (2-3/4" BACKSET) | 1 |
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF HAGER INPARI OR AGE. THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| DRAWN | - | 9/9/2010 | ||
| ENG. APPR. | - | - | ||
|
MATERIAL
Material
|
Q.A. | |||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ±1° BEND: ±1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" |
|||
| DO NOT SCALE DRAWING | ||||
3114 GRADE 1 - DOUBLE CYLINDER IC DEADBOLT
| SIZE | DWG. NO. | REV. | ||
|---|---|---|---|---|
| Α | S-LS00877 | ı | ||
| SCALE:1:4 | WEIGHT: 1.98 | SHEET 1 OF 1 | ||
