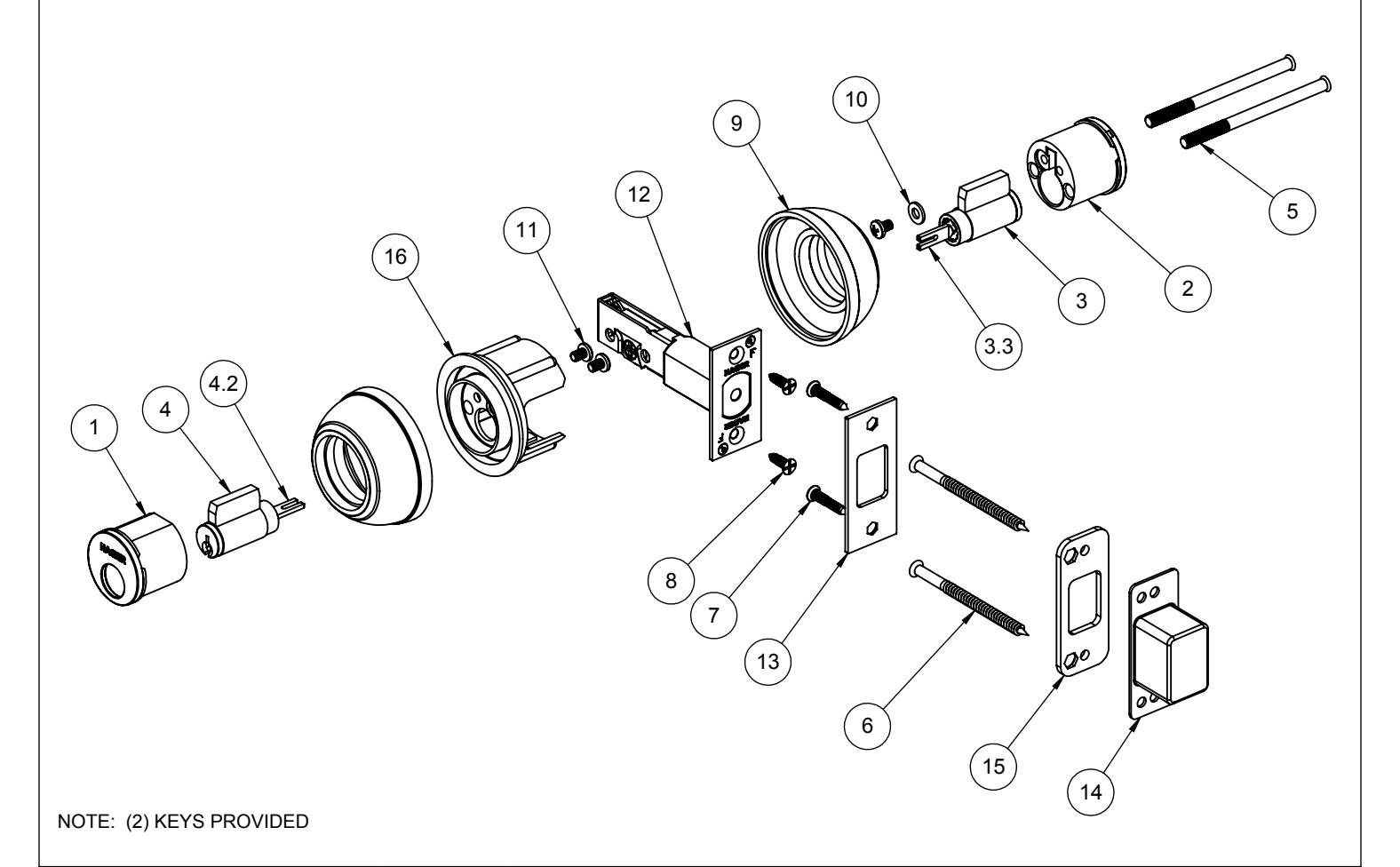

Exploded View 3114 Double Cylinder Deadlock – S-LS00880
Open the original PDF document
View PDF|
ITEM
NO. |
FILE NAME | DESCRIPTION | QTY. |
|---|---|---|---|
| 1 | S-LS00718 | EXTERIOR DOUBLE CYLINDER HOUSING | |
| 2 | S-LS00718 | INTERIOR DOUBLE CYLINDER HOUSING | 1 |
| 3 | S-LS00617 6-PIN DRILLED CYLINDER | 1 | |
| 3.3 | S-LS00218 INTERIOR TAILPIECE (2-639-7006) | 1 | |
| 4 | S-LS00617 | 6-PIN DRILLED CYLINDER | 1 |
| 4.2 | S-LS00217 EXTERIOR TAILPIECE (2-639-7005) | 1 | |
| 5 | S-LS00884 CUSTOM #12-24 x 3-1/4"OPHMS | 2 | |
| 6 | S-LS00885 CUSTOM #10 X 3" FPHWS | 2 | |
| 7 | S-LS00882 | #8 X 1-1/4" FPH COMBO SCREW | |
| 8 | S-LS00882 | #8 X 3/4" FPH COMBO SCREW | |
| 9 | S-LS00367 | ROSE | 2 |
| 10 | Flat Washer Narrow_AM | Washer Narrow_AM 3.5MM NARROW FLAT WASHER | |
| 11 | Pan Cross Head_AI #8-32 X 1/4" PHMS | 3 | |
| 12 | S-LS00007 | 3940 DEADBOLT LATCH (2-3/4" BACKSET) | 1 |
| 13 | S-LS00723 DEADBOLT STRIKE | 1 | |
| 14 | S-LS00725 DEADBOLT DUST BOX | 1 | |
| 15 | S-LS00724 | S00724 DEADBOLT WOOD REINFORCER | |
| 16 | S-LS00379 | STANDARD CYLINDER FIRE SHIELD | 1 |
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF HAGER INPARI OR AGE. THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| DRAWN | MRJ | 1/9/2010 | |||
|---|---|---|---|---|---|
| ENG. APPR. | - | - | |||
|
MATERIAL
Material
|
Q.A. | ||||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1' |
BEND:±1° | |||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | ||||
3114 GRADE 1 - DOUBLE CYLINDER DEADBOLT
1/9/2010
| CITE | DWC I | NO. | RFV. | |
|---|---|---|---|---|
| \ |
SIZE DWG. NO.
S-LS00880 |
^_`^O2 | ||
| _ | S-LS00000 | 02 | ||
| SCALE:1:4 | WEIGHT: 1.70 | SHEET 1 OF 1 | ||
