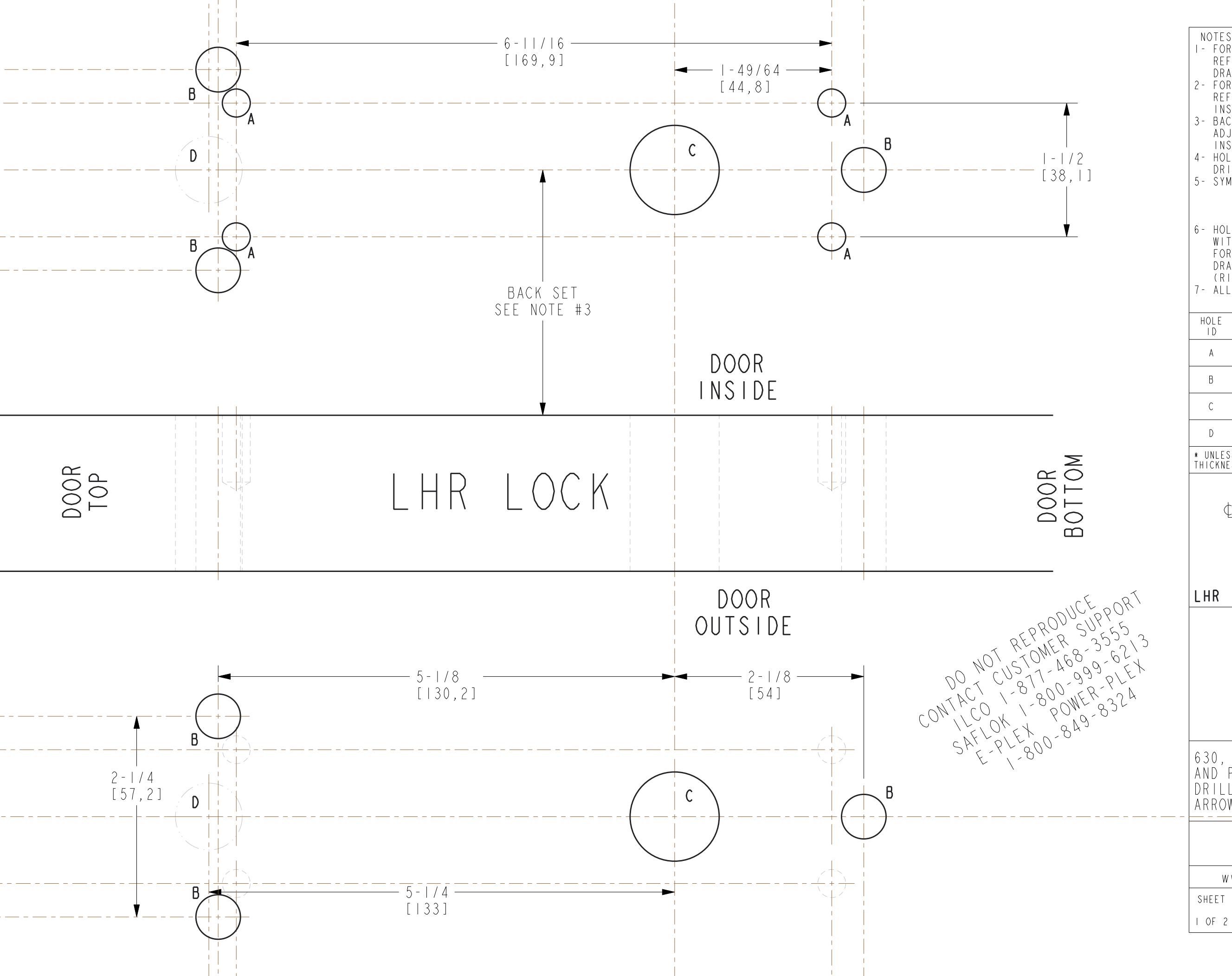

Eplex 2000 Drilling Template Arrow S3888 (DT-513127 Rev3)
Open the original PDF document
View PDF

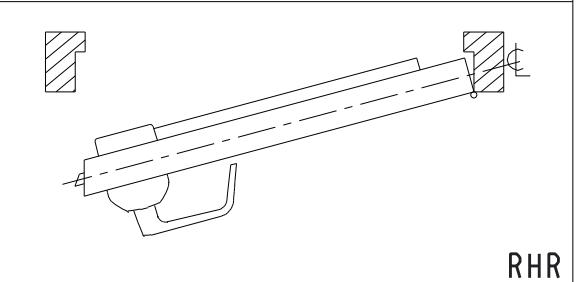

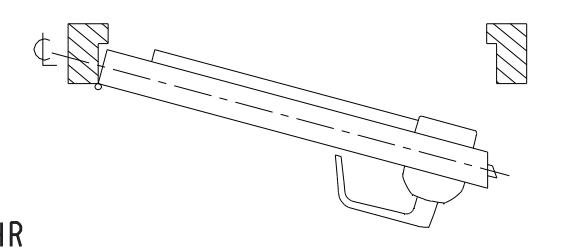

- NOTES: I- FOR DIMENSIONS AND TOLERANCES REFER TO CORRESPONDING DOOR PREPARATION DRAWING IP#. 2- FOR EXIT DEVICE AND MORTISE LOCK CUT-OUT REFER TO EXIT DEVICE MANUFACTURER INSTALLATION INSTRUCTIONS. 3- BACKSET SHOWN FOR REFERENCE ONLY, ADJUST BACKSET TO EXIT DEVICE MANUFACTURER INSTALLATION INSTRUCTIONS. 4- HOLES A: FROM THE INSIDE OF THE DOOR, DRILL HOLES (SEE TABLE) 5- SYMBOLS: ▼ DEEP -
-
-
- 6- HOLES D: ONLY LOCK WITH MESSENGER OR BLUETOOTH. FOR COMPLETE HOLE PATTERN REFER TO DRAWING IP-515149/DT-515149 (RIM OR MORTISE LOCKS).
- 7 ALL DIMS INCHES [mm]
|
HOLE
ID |
DIM
INCH/(mm) |
↓
INCH/(mm) |
COMMENTS |
| Α |
Ø5/16
(7,95) |
√3/4
(19.05) |
SEE NOTE #4 |
| В |
Ø1/2
(12,7) |
* | - |
| С |
Ø I
(25,4) |
* | SEE NOTE #2 |
| D |
Ø 3 / 4
(19.05) |
* | SEE NOTE #6 |
* UNLESS OTHERWISE NOTED, DRILL HALF DOOR THICKNESS ON BOTH SIDES.

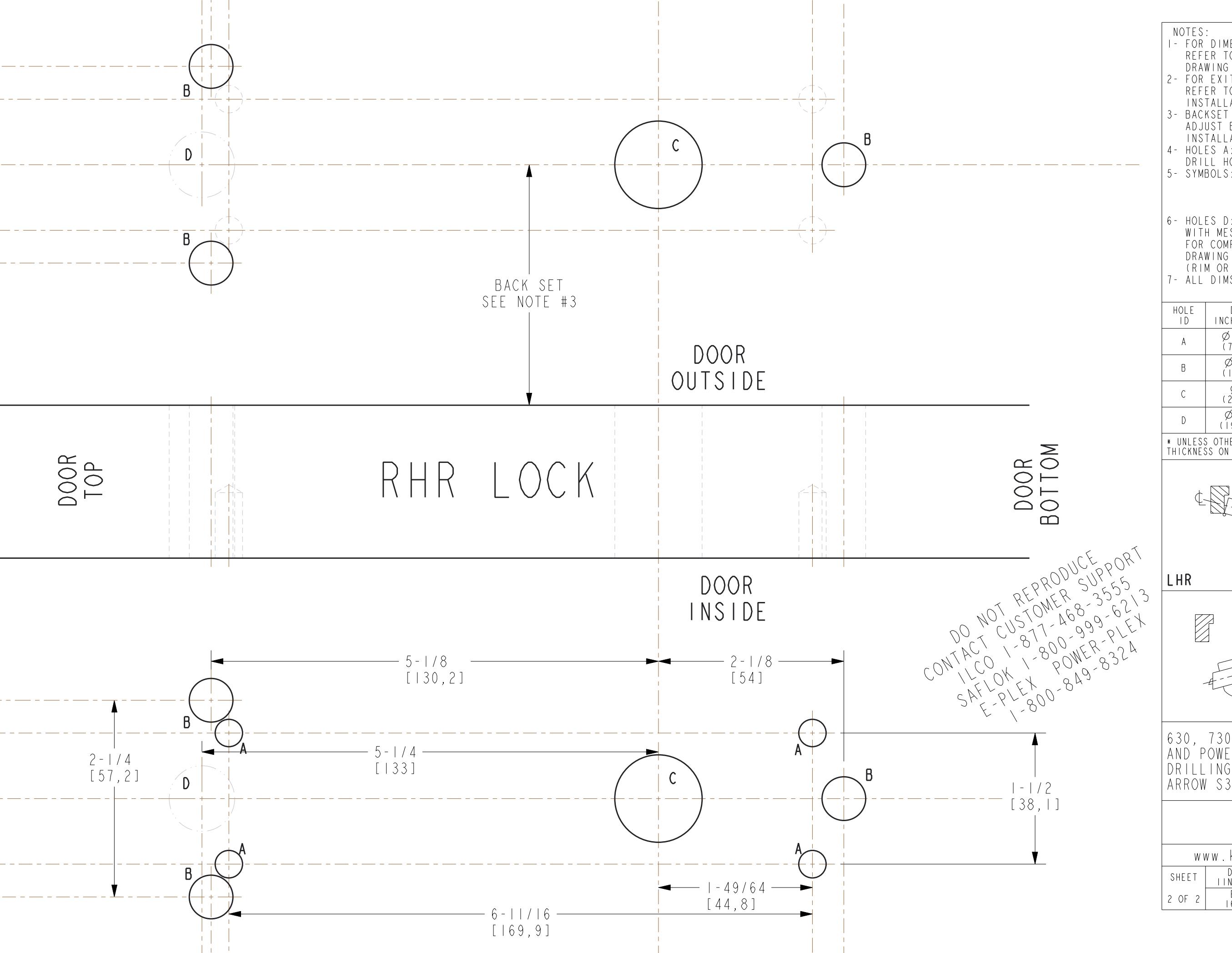

630, 730, 750, 79E, E-PLEX 2000 AND POWER-PLEX 2000 LOCK SERIES DRILLING TEMPLATE ARROW S3888
www.kabalodgingsupport.com T DATE UNE VERSION FRANCAISE DE CE DOCUMENT EST DISPONIBLE SUR DEMANDE. DT-513127 I OF 2 REV-3

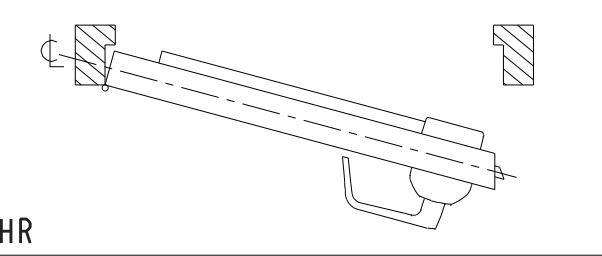

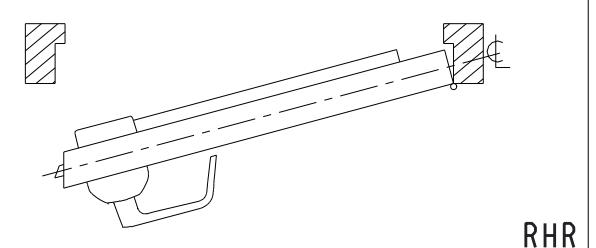

- NOTES: 1- FOR DIMENSIONS AND TOLERANCES REFER TO CORRESPONDING DOOR PREPARATION
- DRAWING IP#. 2- FOR EXIT DEVICE AND MORTISE LOCK CUT-OUT REFER TO EXIT DEVICE MANUFACTURER INSTALLATION INSTRUCTIONS. 3- BACKSET SHOWN FOR REFERENCE ONLY, ADJUST BACKSET TO EXIT DEVICE MANUFACTURER
- ADJUST BACKSET TO EXTENDED TO EXPENDED THE MANUFACT INSTALLATION INSTRUCTIONS. 4- HOLES A: FROM THE INSIDE OF THE DOOR, DRILL HOLES (SEE TABLE) 5- SYMBOLS: ▼ DEEP ♠ CENTER LINE OF DOOR ♥ DIAMETER ▼ NOT TO SCALE
-
- NOT TO SCALE 6- HOLES D: ONLY LOCK WITH MESSENGER OR BLUETOOTH. FOR COMPLETE HOLE PATTERN REFER TO DRAWING IP-515149/DT-515149 (RIM OR MORTISE LOCKS).
- 7- ALL DIMS INCHES [mm]
|
HOLE
ID |
DIM
INCH/(mm) |
↓
INCH/(mm) |
COMMENTS | |
| А |
Ø5/16
(7,95) |
√3/4
(19.05) |
SEE NOTE #4 | |
| В |
Ø1/2
(12,7) |
* | - | |
| С |
Ø I
(25,4) |
* | SEE NOTE #2 | |
| D |
Ø3/4
(19.05) |
* | SEE NOTE #6 | |
* UNLESS OTHERWISE NOTED, DRILL HALF DOOR THICKNESS ON BOTH SIDES.
630, 730, 750, 79E, E-PLEX 2000 AND POWER-PLEX 2000 LOCK SERIES DRILLING TEMPLATE ARROW S3888
KARA®
www.kabalodgingsupport.com T DATE UNE VERSION FRANCAISE DE CE DOCUMENT EST DISPONIBLE SUR DEMANDE.
DT-513127 REV-3
