Installation & Programming Guide

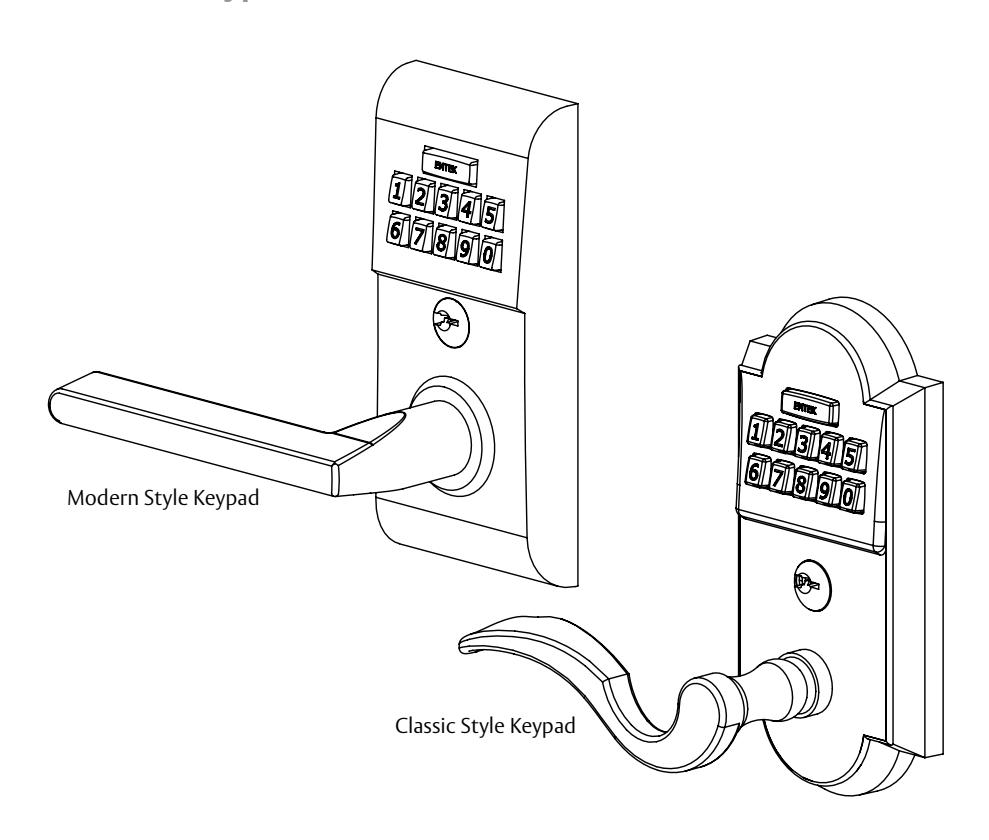

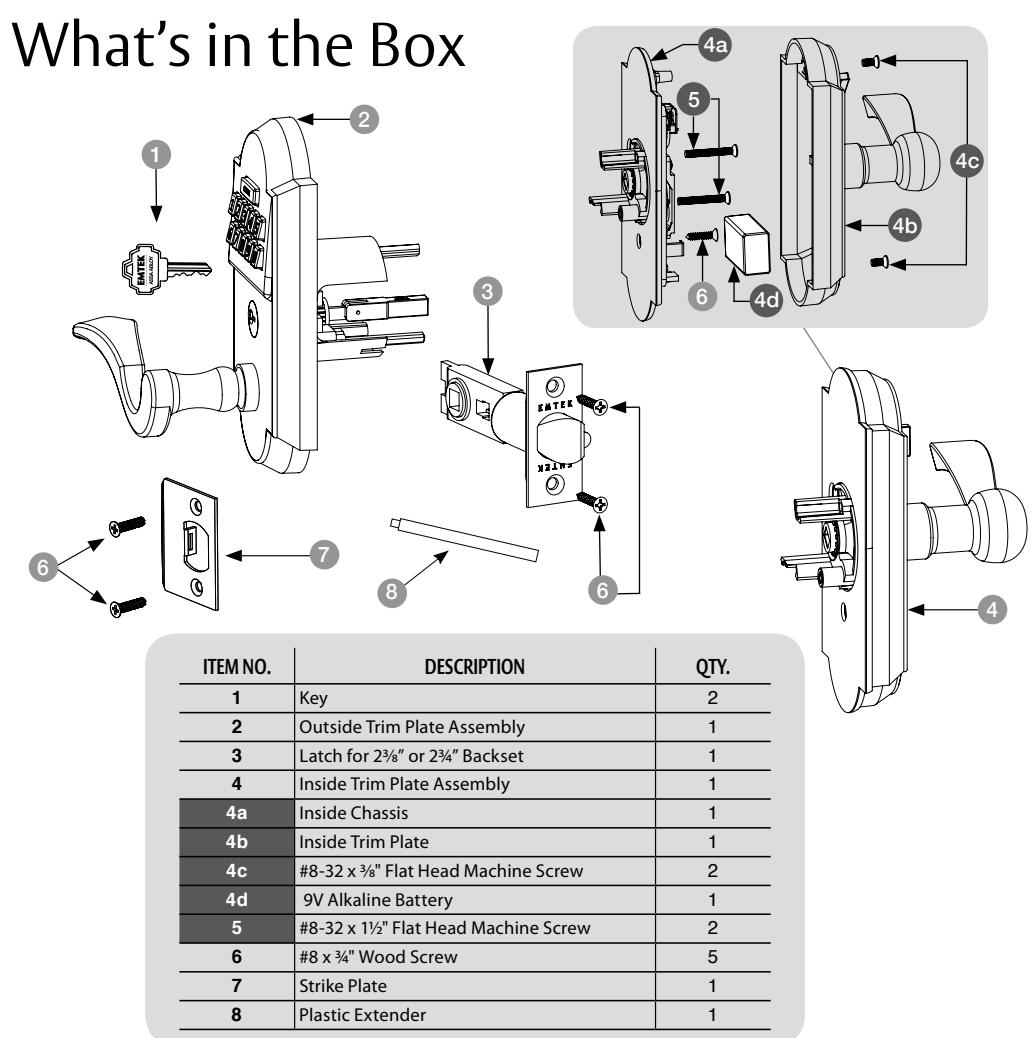

Modern Style & Classic Style Electronic Keypad Lever Locksets

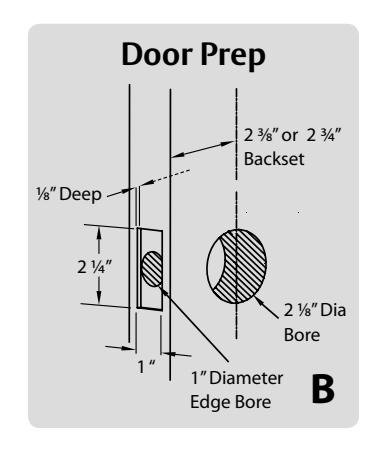

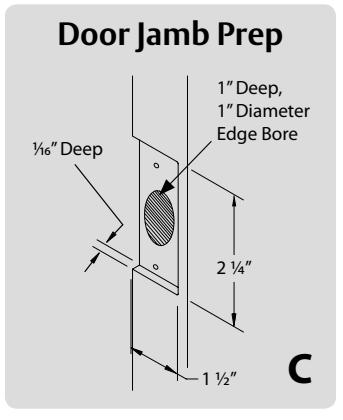

Preparation

Confirm Handing

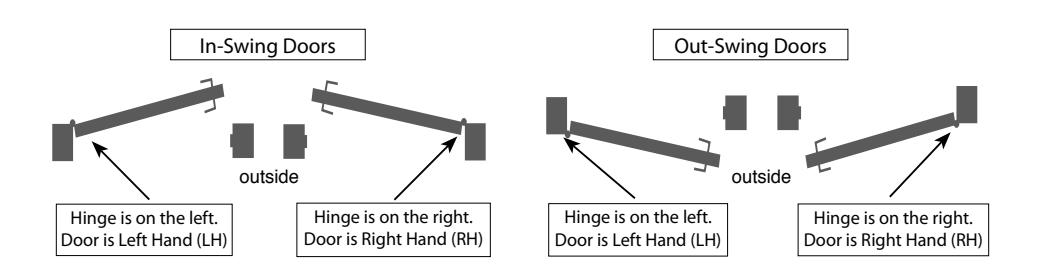

HANDING OF DOOR IS ALWAYS DETERMINED FROM THE OUTSIDE

How to Install

1

Install Latch

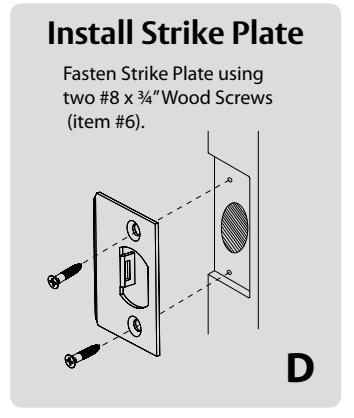

Fasten Latch using two #8 x 3/4" Wood Screws (item #6).

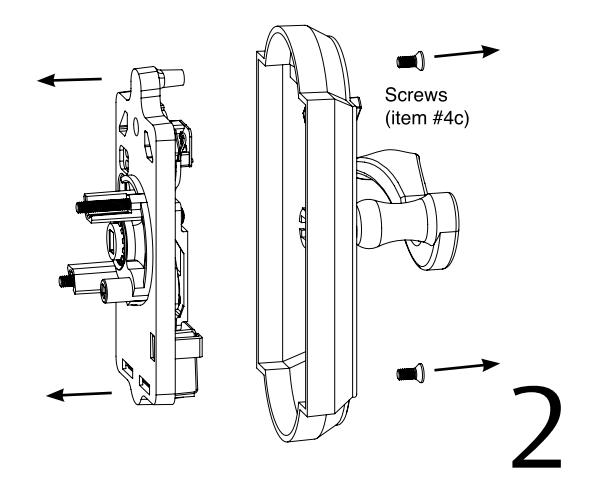

Remove Screws from Inside Trim Plate

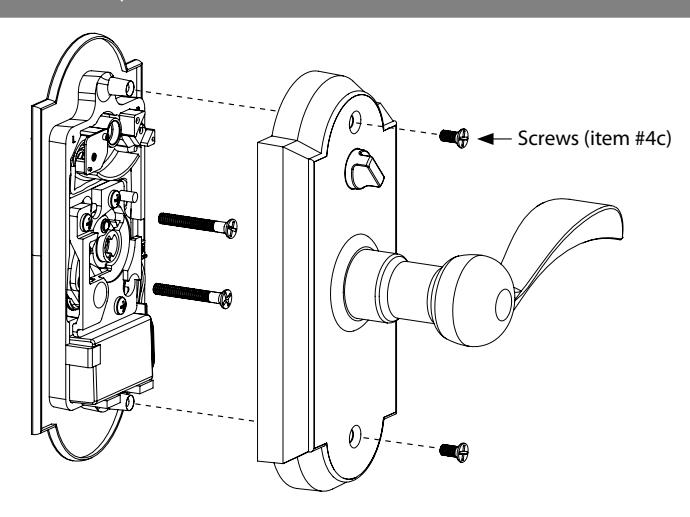

Use a Phillips head screwdriver to remove screws (item #4c) shown below and detach Inside Trim Plate from the Inside Chassis.

trim plate before installing the outside trim. Thumbturn must be in neutral position.

See Page 3 for Handing Information.

Install Outside Trim Plate Assembly

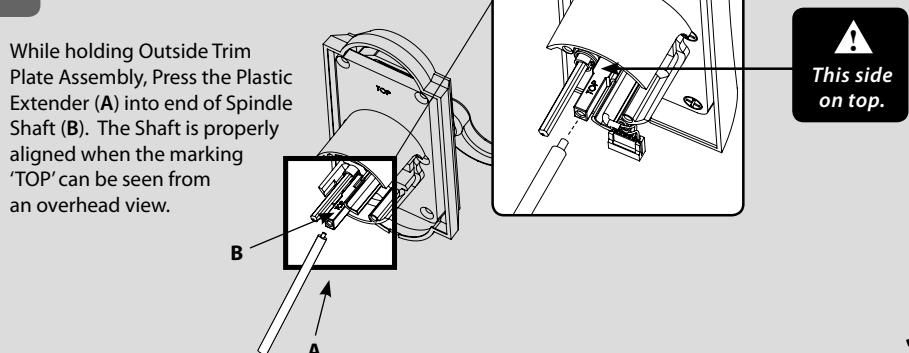

STEP 1

STEP 2

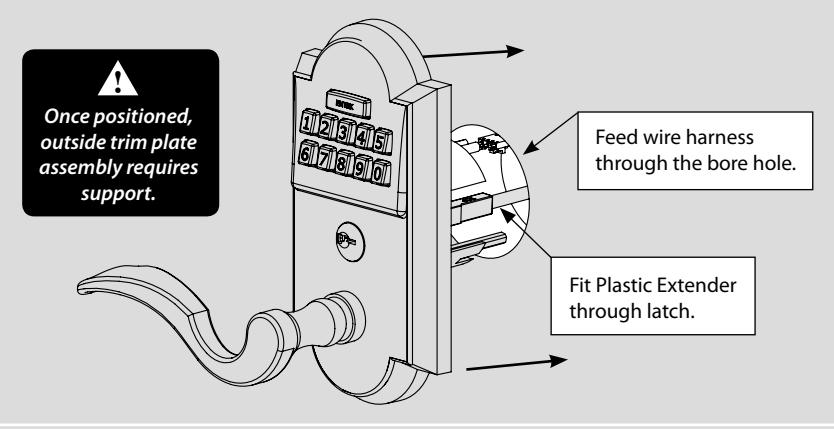

Position the Outside Trim Plate Assembly through the bore hole.

STEP 3

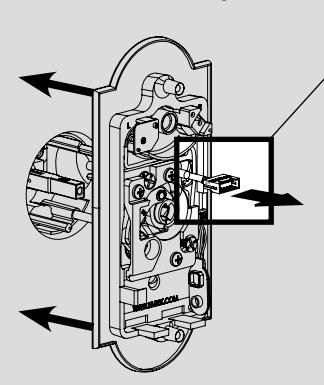

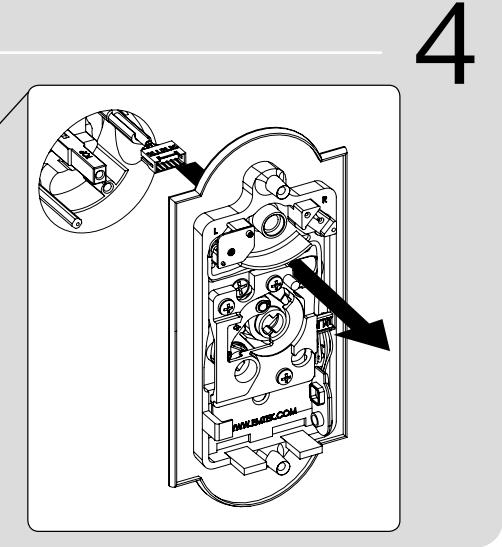

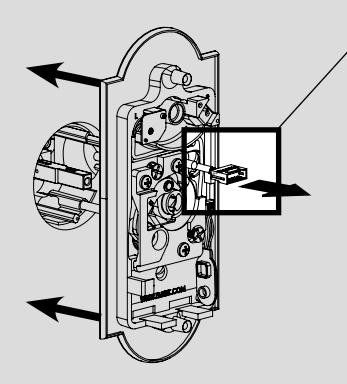

With the Outside Trim Plate Assembly flush to the door, REMOVE the Plastic Extender.

Install Inside Chassis

STEP 1

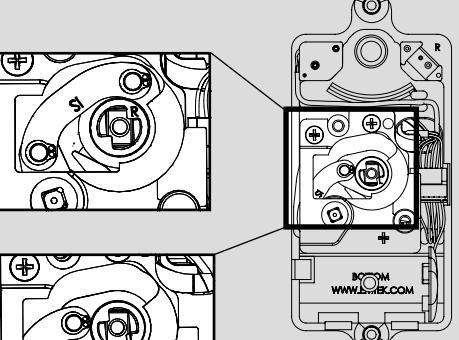

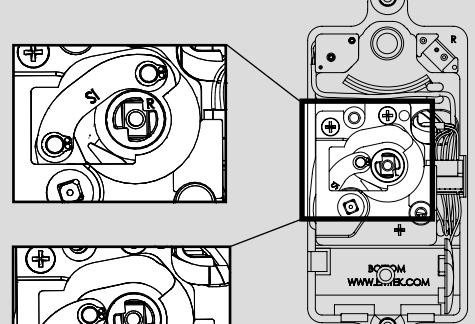

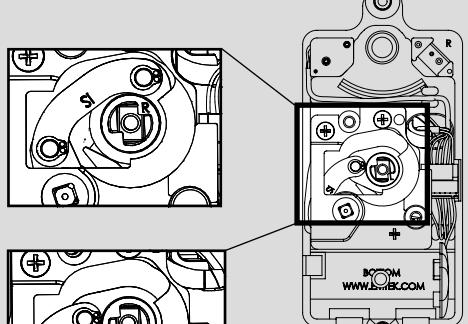

Confirm the position of Cam Link.

For Right Hand Locks: Turn to right position.

Cam link must remain in the correct position during installation. !

For Left Hand Locks: Turn to left position.

Feed the Wire Harness through Inside Chassis. STEP 2

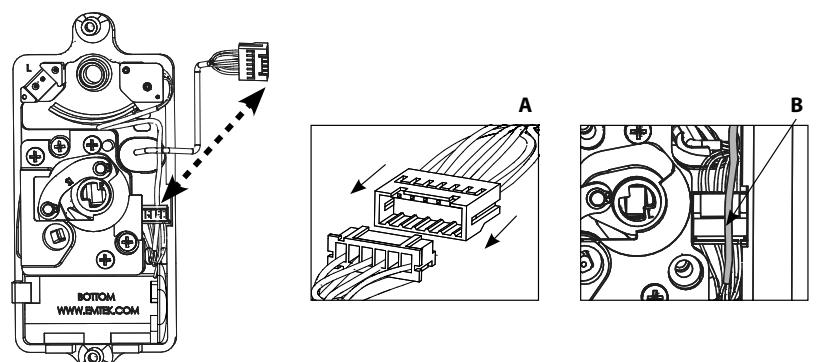

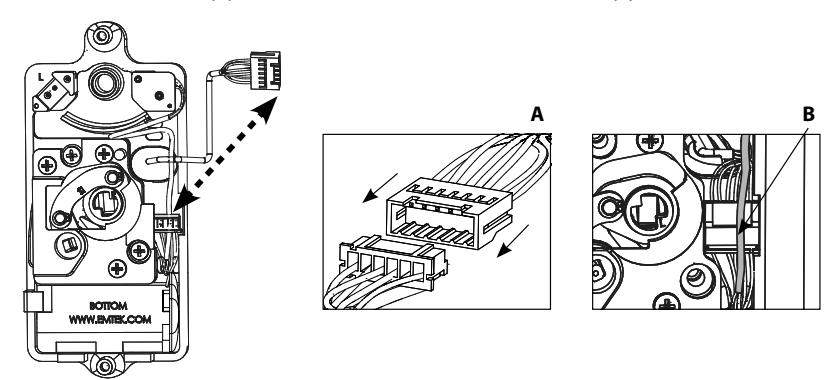

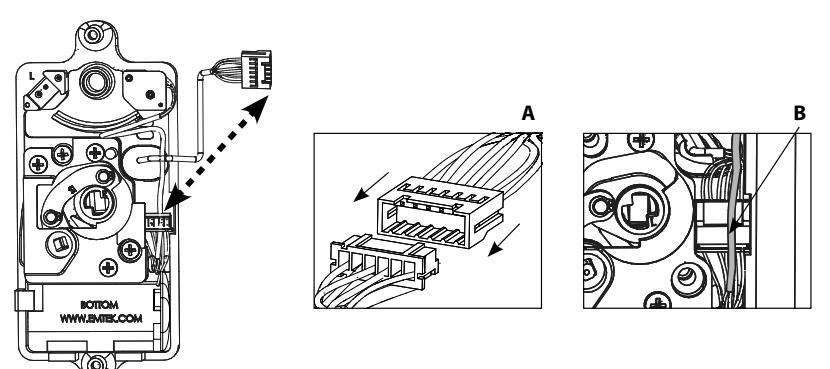

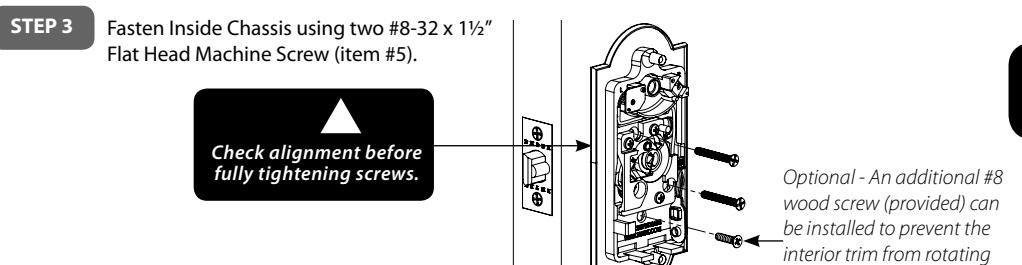

Connect Wire Harness ( A ) and tuck Connectors as shown ( B ). STEP 4

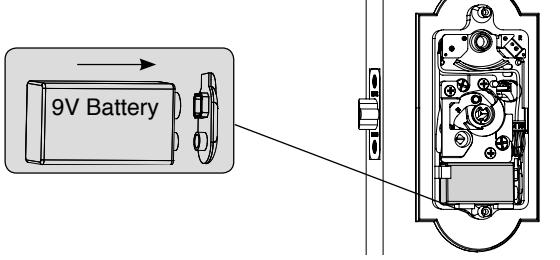

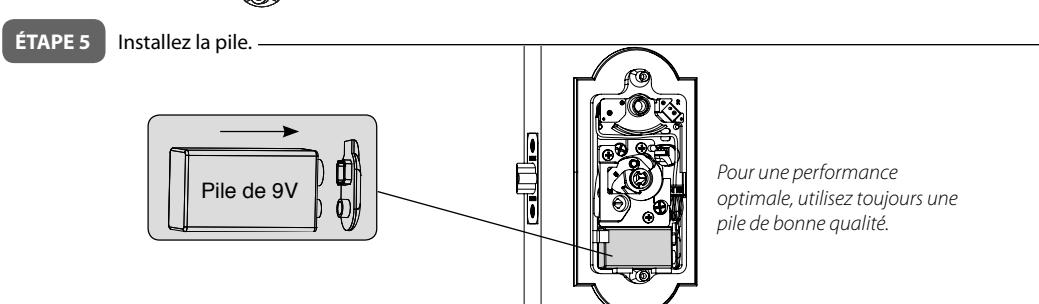

For optimal performance, always use a good quality battery.

5

Install Inside Trim Plate

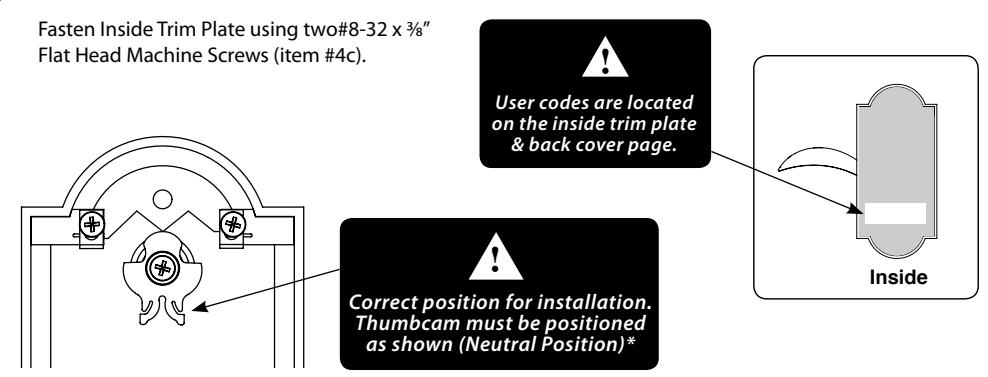

*Neutral position is required for installation and removal of the Inside Trim Plate Assembly.

How to Use Your Lock is Ready to Use

Your Emtek lock is shipped with two 4-digit user codes and a 6-digit programming code. EN These codes are randomly generated at the factory.

(Turn to next page for Programming Instructions.)

To Unlock

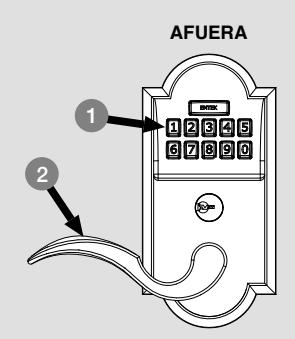

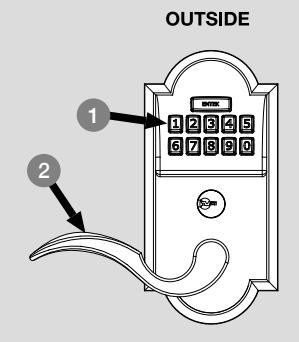

• 1. Enter 4-digit user codes. (See sticker located on the inside trim plate or back cover page).
• 2. Turn Handle.

Passage Feature

(Does not apply to Keypad Storeroom/Gate product)

Activate by turning the inside thumbturn to the unlocked position. This will engage the outside lever so a code is not required to enter.

To Lock

1. Rotate Thumbturn from inside.

Locked Unlocked

How to Program

Programming Your Lock

In order to perform each of the following six functions, the lock must first be placed in Programming Mode:

• 1. Press and hold EMTEK button for 3 seconds
• 2. Yellow LED flashes, then remains solid*
• 3. Enter Programming Code

• 4. Green LED flashes, then 2 beeps
• 5. Yellow LED remains solid (awaiting button press; see following table)

If You Wish To	Press Button	Actions		Indicators
Change Programming Code (6 digits)	1	Enter New Programming Code (6 digits)	Re-Enter New Programming Code (6 digits)	• 1 Green LED flash • 1 beep • 1 Green LED flash • 1 beep • 2 Green LED flashes • 2 beeps
Add User Code (4 digits) (Store up to 20 User Codes)	2	Enter New User Code (4 digits)	Re-Enter New User Code (4 digits)	• 1 Green LED flash • 1 beep • 1 Green LED flash • 1 beep • 2 Green LED flashes • 2 beeps
Delete User Code	3	Enter User Code to be Deleted	Re-Enter User Code to be Deleted	• 1 Green LED flash • 1 beep • 1 Green LED flash • 1 beep • 2 Green LED flashes • 2 beeps
**Enable/Disable All User Codes	4	Entering '4' disables all Users (enables all if disabled)		2 Green LED flashes • • 2 beeps
Delete All User Codes	5	Re-Enter Programming Code		1 Green LED flash • • 1 beep • 2 Green LED flashes • 2 beeps
Turn Beeper On/Off	6	Entering '6' turns OFF (or ON)		• 1 Green LED flash • 1 beep • 2 Green LED flashes • 2 beeps

^* If no input within 10 seconds, Yellow LED goes out, Red LED flashes and lock exits Programming Mode.

^** Also referred to as "vacation mode". This command temporarily disables all user codes (metal key override will still work).

Keypad Operation - Beeper & LED Indicators

Function	Indicators
Valid Code	• 1 short beep, EMTEK button flashes Green.
Invalid Code/Access Denied*	• 1 Red LED flash • 2 short beeps
Lock-Out Mode Error	• 2 short beeps • 1 short beep per second for duration
Access Accepted	• 1 short beep • 1 Green LED flash
Low Battery	• 4 Red LED flashes • 4 short beeps
Blackout Battery**	1 long Red LED flash • • 4 long beeps
Button Press Accepted	• 1 Yellow LED flash • 1 Short Beep
Outside Thumb Turn Enabled	2 Green LED flashes •

^* If 3 consecutive incorrect codes are entered, the lock emits 4 short beeps and a flashing Red EMTEK button. The lock will not accept additional input for 20 seconds (20 beeps). When the next valid code is entered the lock will beep quickly 3 times to alert of the incorrect codes.

Restoring the Lock to Factory Default Setting

This procedure clears the lock of all users and restores the Programming Code and 2 User Codes shipped with the lock.

• Remove power (disconnect 9V battery) from Lock.
• Press and hold EMTEK button.
• While continuing to hold EMTEK button, restore power (reconnect 9V battery).
• Continue to hold EMTEK button for 3 seconds.
• 1 Green LED flash and 2 short beeps followed by 1 Green LED Flash and 2 short beeps indicates the lock has been successfully restored

U.S. patents: 8,176,761

8,141,400

Canadian patents: 2,698,041

2,789,278 2,789,280

^** Battery voltage has dropped too low; keypad will be disabled but metal key override will still work.

Guide d'installation et de programmation

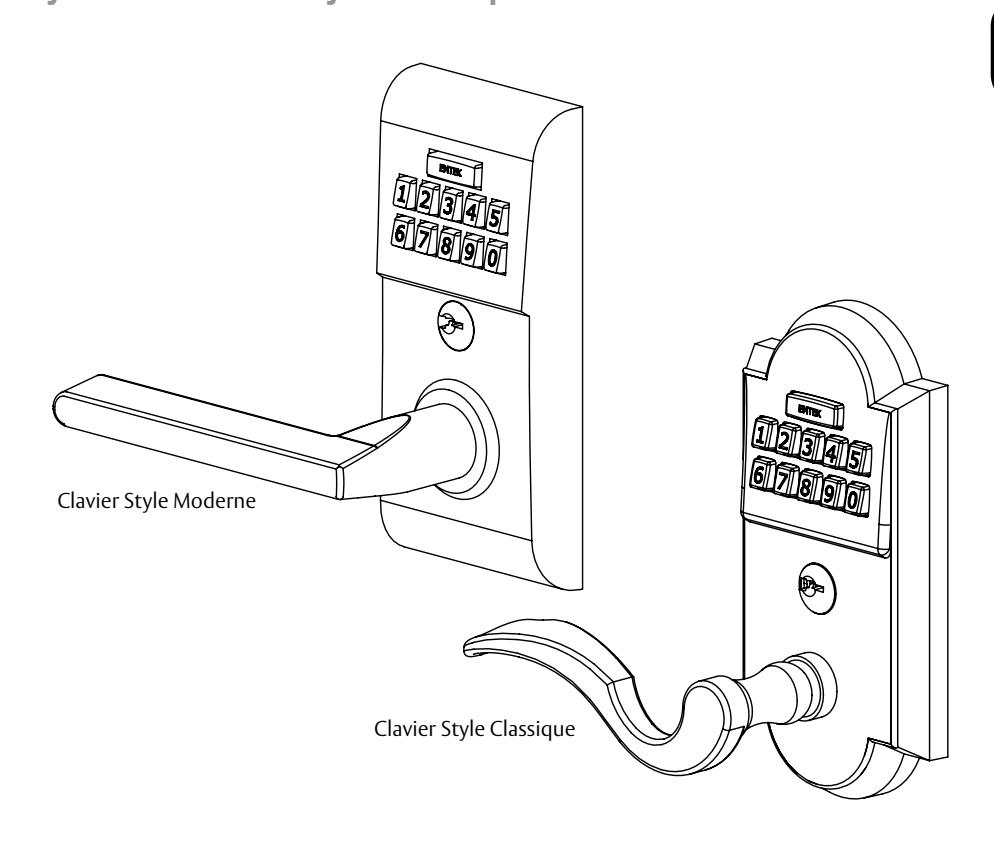

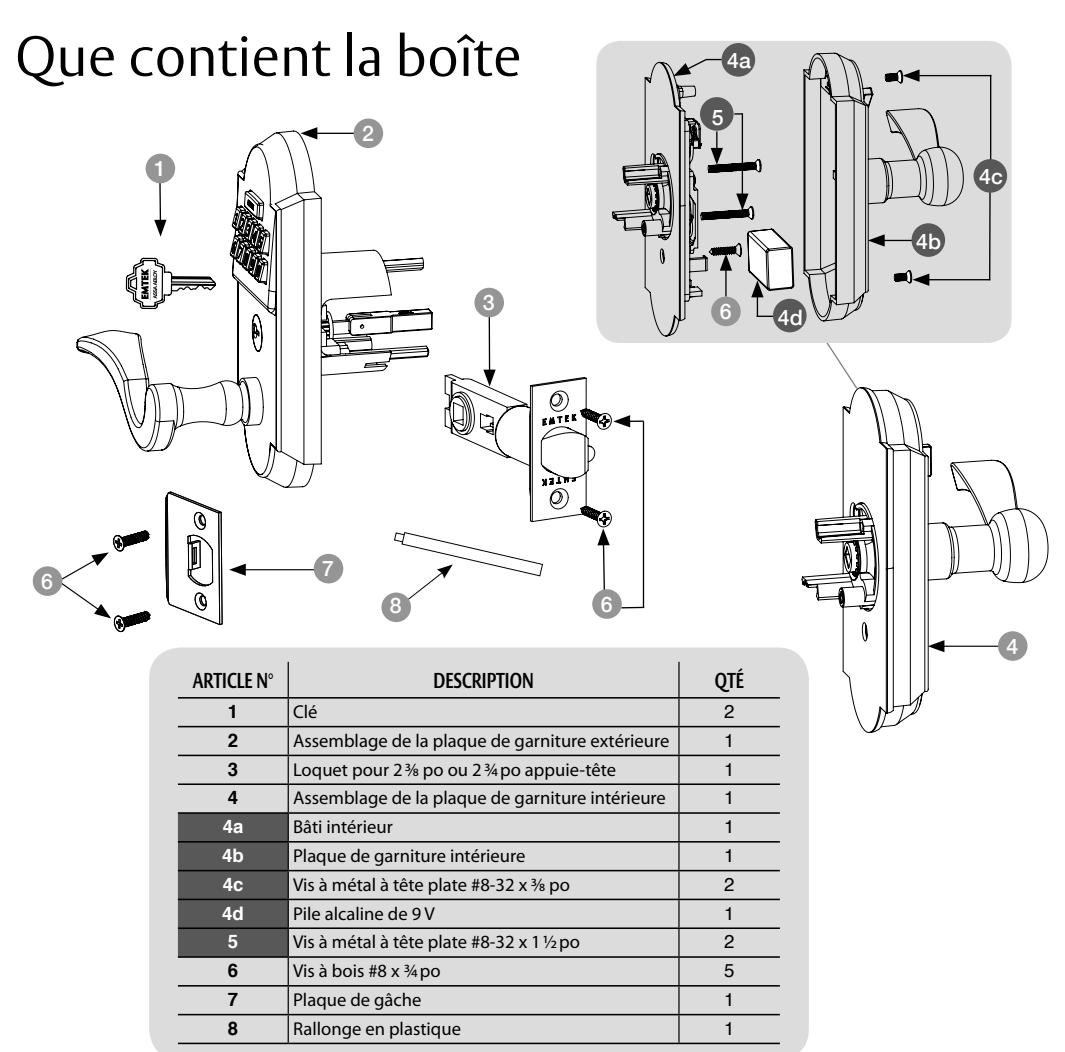

Levier et clavier électroniques pour jeu de serrures Style Moderne et Style Classique

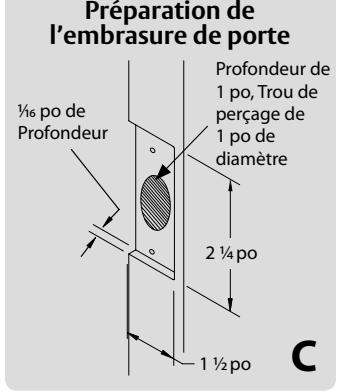

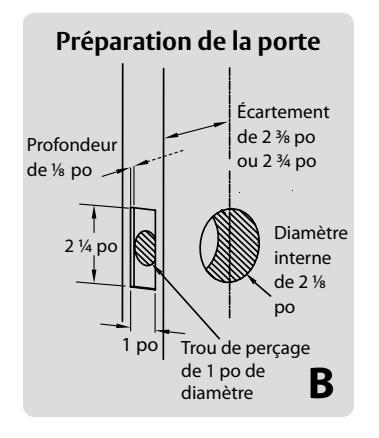

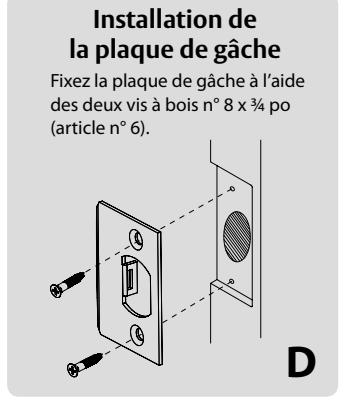

Préparation

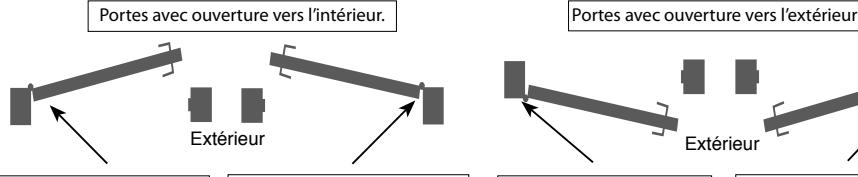

Confirmation du sens d'ouverture

A

LE SENS DE LA PORTE EST TOUJOURS DÉTERMINÉ DE L'EXTÉRIEUR

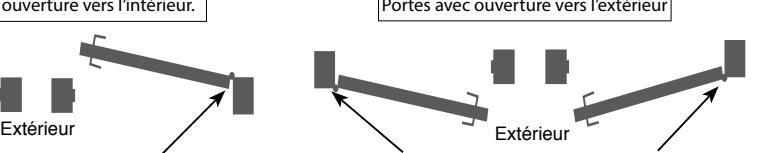

Charnière sur la gauche – porte avec ouverture vers la gauche (MG)

Charnière sur la droite – Porte avec ouverture vers la droite (MD)

Charnière sur la gauche – porte avec ouverture vers la gauche (MG)

Charnière sur la droite – Porte avec ouverture vers la droite (MD)

Pour installer

1

Installation du pêne

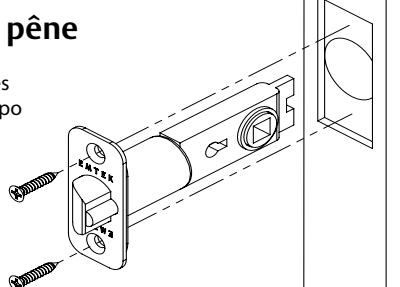

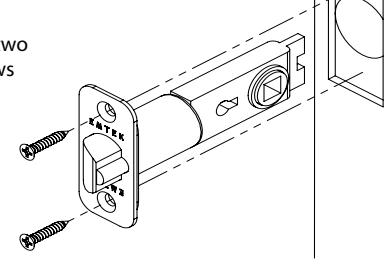

Fixez le pêne à l'aide des deux vis à bois n° 8 x 3/4 po (article n° 6).

Retirez les vis de la plaque de garniture intérieure

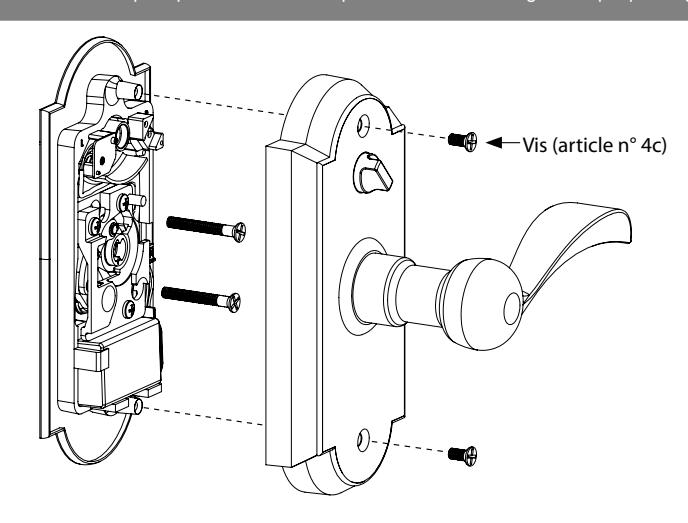

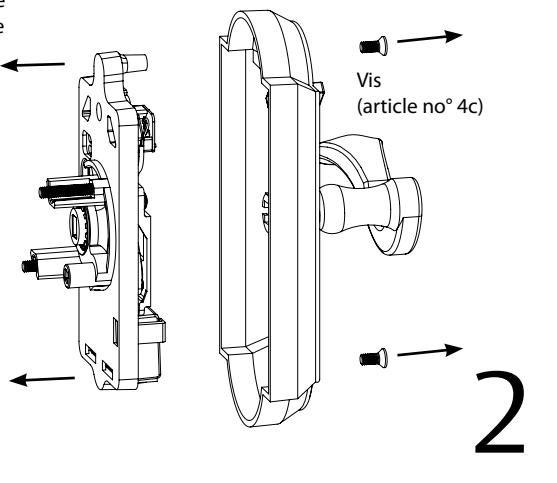

À l'aide d'un tournevis Phillips, retirez les vis (article n° 4c) illustrées ci-dessous et détachez la plaque de garniture intérieure de l'intérieur du bâti.

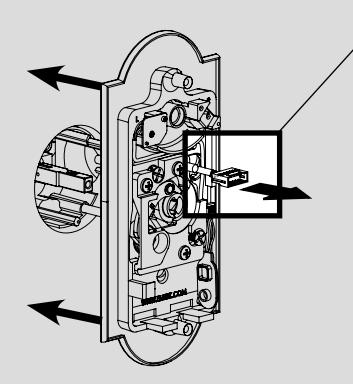

Avant d'installer la garniture extérieure, retirez le bâti intérieur de la plaque de garniture. La barette tournante doit être dans la position neutre.

Voir page 15 pour du sens d'informations.

Installation de l'assemblage de la plaque de garniture extérieure

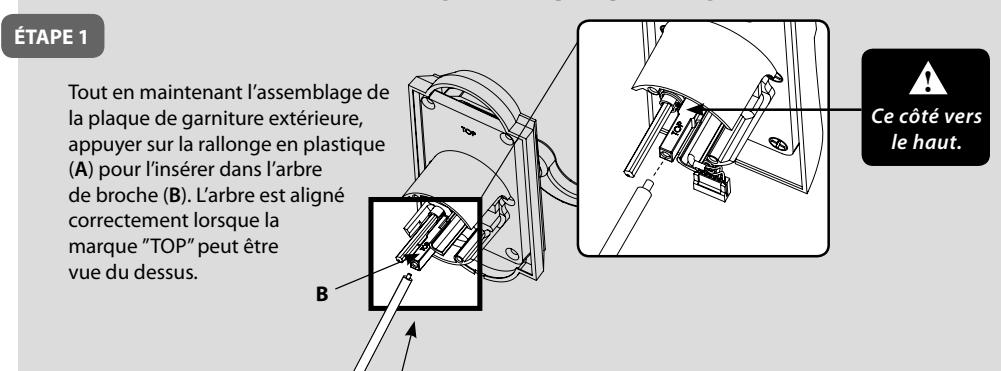

ÉTAPE 2

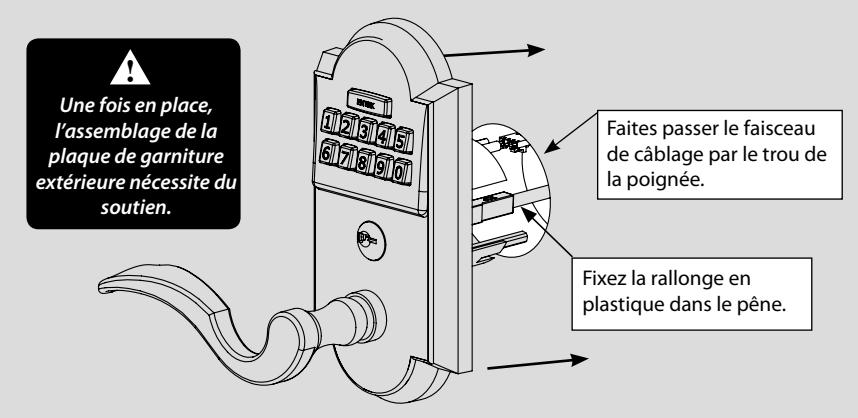

Positionnez l'assemblage de la plaque de garniture extérieure dans le trou de la poignée.

ÉTAPE 3

Alors que l'assemblage de la plaque de garniture est aligné sur la porte, RETIREZ la rallonge en plastique.

Installation du bâti intérieur

ÉTAPE 1

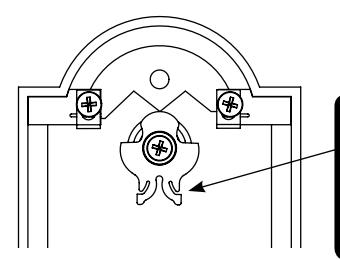

Confirmation du lien de la came.

Pour les serrures avec ouverture à droite :

Tournez vers la position de droite.

Le lien de la came doit demeurer dans la position adéquate durant l'installation. !

Pour les serrures avec ouverture à gauche:

Tournez vers la position de gauche.

4

ÉTAPE 2

Faites passer le faisceau de câblage dans le bâti intérieur.

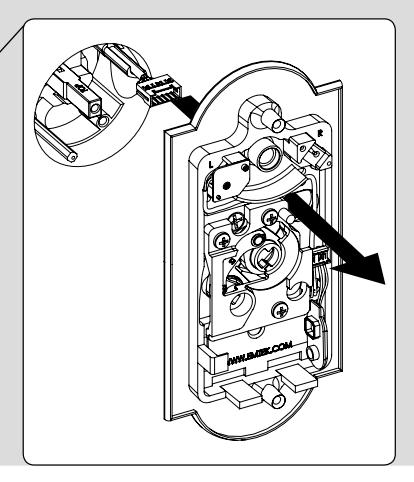

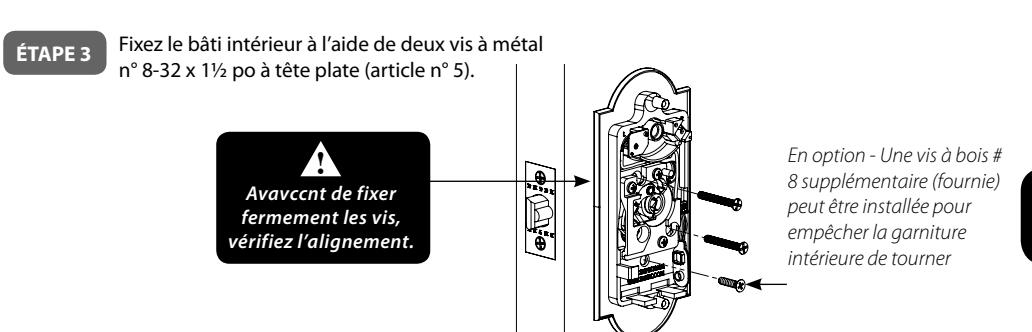

Branchez le faisceau de câblage ( A ) dans les connecteurs horizontaux tel qu'illustré ( B ). ÉTAPE 4

5

Installation de la plaque de garniture intérieure

Fixez la plaque de garniture intérieure à l'aide de deux vis à métal n° 8-32 x % po à tête plate (article n° 4c).

Position adéquate pour l'installation. La came de blocage à oreilles doit être placée tel que illustré (position neutre)*

*Position neutre verrouillée est requise pour l'installation et pour retirer l'assemblage de la plaque de garniture intérieure.

FR

Lors de la livraison, votre serrure Emtek est configurée avec deux codes d'utilisateur à 4 chiffres et un code de programmation à 6 chiffres. Ces codes sont générés au hasard à l'usine.

(Pour obtenir les instructions de programmation, reportez-vous à la page suivante.)

Pour déverrouiller

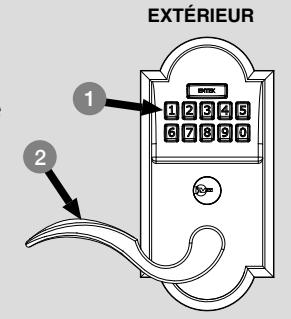

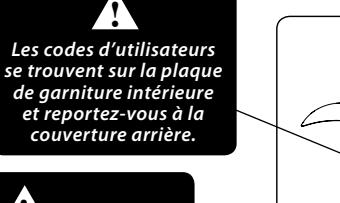

• 1. Entrez les codes d'utilisateurs à 4 chiffres. (Voir l'étiquette située sur la plaque de garniture intérieure ou reportez-vous à la couverture arrière).
• 2. Tournez la poignée.

Fonction pour passage

Ceci ne s'applique pas dans le cas d'un clavier d'entreposage/produits pour barrière de sécurité (gate)

Activez la fonction en tournant la poignée à barrette tournante à la position déverrouillée. Ceci va engager le levier extérieur de façon à ce qu'aucun code ne soit requis pour entrer.

Pour verrouiller

1. Tournez la poignée à barrette tournante par l'intérieur.

Pour faire la programmation

Programmation de votre serrure

De façon à pouvoir effectuer chacune des six fonctions ci-dessous, la serrure doit d'abord être mise en mode de programmation :

• 1. Maintenez la touche EMTEK enfoncée durant 3 secondes
• 2. La DEL Jaune clignote et demeure ensuite allumée*
• 3. Entrez le code de programmation

• 4. La DEL Verte clignote et ensuite 2 bips se font entendre
• Le DEL Jaune demeure allumée (attendant qu'une touche soit enfoncée: voir le tableau ci-dessous

Si vous désirez	Appuyez sur la touche	Actions		Voyants
Modifier le code de programmation (6 chiffres)	1	Entrez le nouveau code de programmation (6 chiffres)	Entrez une deuxième fois le nouveau code de programmation (6 chiffres)	1 clignotement de la DEL Verte 1 bip 1 clignotement de la DEL Verte 1 bip 2 clignotements de la DEL Verte 2 bips
Ajouter un code d'utilisateur (4 chiffres) (Jusqu'à 20 codes d'utilisateur peuvent être stockés)	2	Entrez le nouveau code d'utilisateur (4 chiffres)	Entrez une deuxième fois le nouveau code d'utilisateur (4 chiffres)	1 clignotement de la DEL Verte 1 bip 1 clignotement de la DEL Verte 1 bip 2 clignotements de la DEL Verte 2 bips
Supprimer un code d'utilisateur	3	Entrez le code d'utilisateur que vous désirez supprimer	Entrez une deuxième fois le code d'utilisateur que vous désirez supprimer	1 clignotement de la DEL Verte 1 bip 1 clignotement de la DEL Verte 1 bip 2 clignotements de la DEL Verte 2 bips
**Activer/Désactiver tous les codes d'utilisateurs	4	Entrer "4" désactive tous les utilisateurs (les active tous s'ils étaient désactivés)		2 clignotements de la DEL Verte 2 bips
Supprimer tous les codes d'utilisateur	5	Entrez de nouveau le code de programmation		1 clignotement de la DEL Verte 1 bip 2 clignotements de la DEL Verte 2 bips
Mettre EN ou HORS service l'avertisseur sonore	6		net HORS fonction nction)	1 clignotement de la DEL Verte 1 bip 2 clignotements de la DEL Verte 2 bips

^* Si aucune entrée n'est effectuée durant 10 secondes, la DEL Jaune s'éteint, la DEL Rouge clignote et la serrure quitte le mode de programmation

^** Veuillez également vous reporter au "mode Vacances". Cette commande désactive temporairement tous les codes d'utilisateur (mais la clé métallique fonctionne toujours).

Fonctionnement du clavier - Avertisseur sonore et voyants à DEL

Fonction	Voyants
Code valide	• 1 bip court. La touche EMTEK clignote en Verte
Code invalide/Accès refusé*	• 1 clignotement de La DEL Rouge • 2 bips courts
Erreur - Mode de verrouillage	• 2 bips courts • 1 bip court toute les secondes pour toute la durée de l'opération
Accès permis	• 1 bip court • 1 clignotement de la DEL Verte
Pile faible	• 4 clignotements de la DEL Rouge • 4 bips courts
Pile défectueuse**	• 1 long clignotement de la DEL Rouge • 4 bips longs
Touche enfoncée acceptée	• 1 clignotement de la DEL Jaune • 1 bip court
Poignée à barrette tournante extérieure activée	• 2 clignotement de la DEL Verte

^* Si trois codes erronés consécutifs sont entrés, la serrure émet 4 bips courts et la touche EMTEK clignote enrouge. La serrure n'acceptera pas de code additionnel durant 20 secondes (20 bips). Lorsqu'un prochain code valide est entré, la serrure émet 3 bips rapides pour indiquer que des codes invalides ont été précédemment entrés.

Rétablissement de la serrure à ses réglages par défaut

Cette procédure efface tous les utilisateurs de la serrure et rétablit le code de programmation et les deux codes d'utilisateur à leur valeur par défaut configurée à l'usine.

• Enlevez l'alimentation (débranchez la pile de 9V) de la serrure
• Appuyez sur la touche EMTEK
• Tout en gardant la touche EMTEK enfoncée, rétablissez le courant (rebranchez la pile de 9V)
• Continuez de maintenir la touche EMTEK enfoncée durant 3 secondes
• La DEL Verte clignote 1 fois, deux bips se font ensuite entendre et la DEL Verte clignote deux fois rapidement; les bips indiquent que la serrure a été correctement rétablie

Le brevet américain:

8,176,761 8,141,400

Canadian Brevets:

2,698,041 2,789,278 2,789,280

© Emtek Products, inc., 2017. Une entreprise du groupe ASSA ABLOY. Tous droits réservés. La reproduction totale ou partielle sans l'autorisation expresse écrite par Emtek Products, inc. est interdite.

^** La tension de la pile a chuté trop bas: le clavier sera désactivé mais une clé métallique peut être utilisée pour déverrouiller la serrure.

Guía de Instalación y Programación

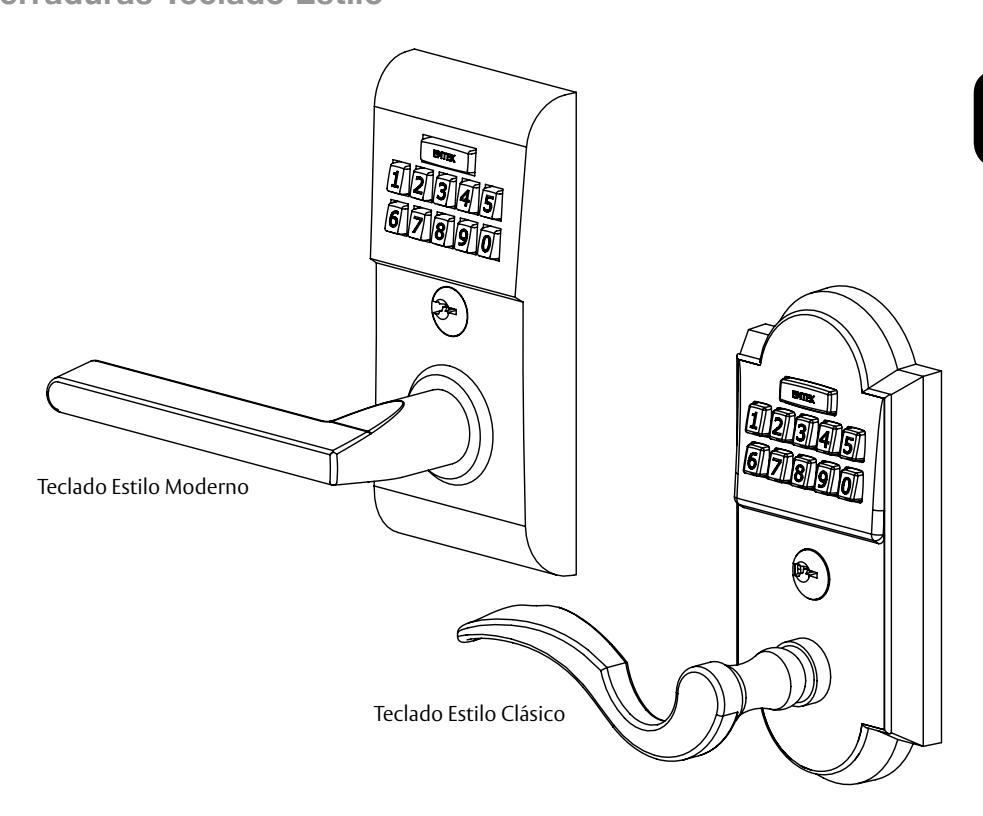

Estilo Moderno y Estilo Clásico Palanca y Teclado Electrónico para Juego de Cerraduras Teclado Estilo

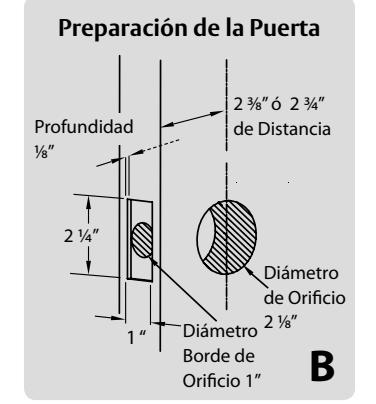

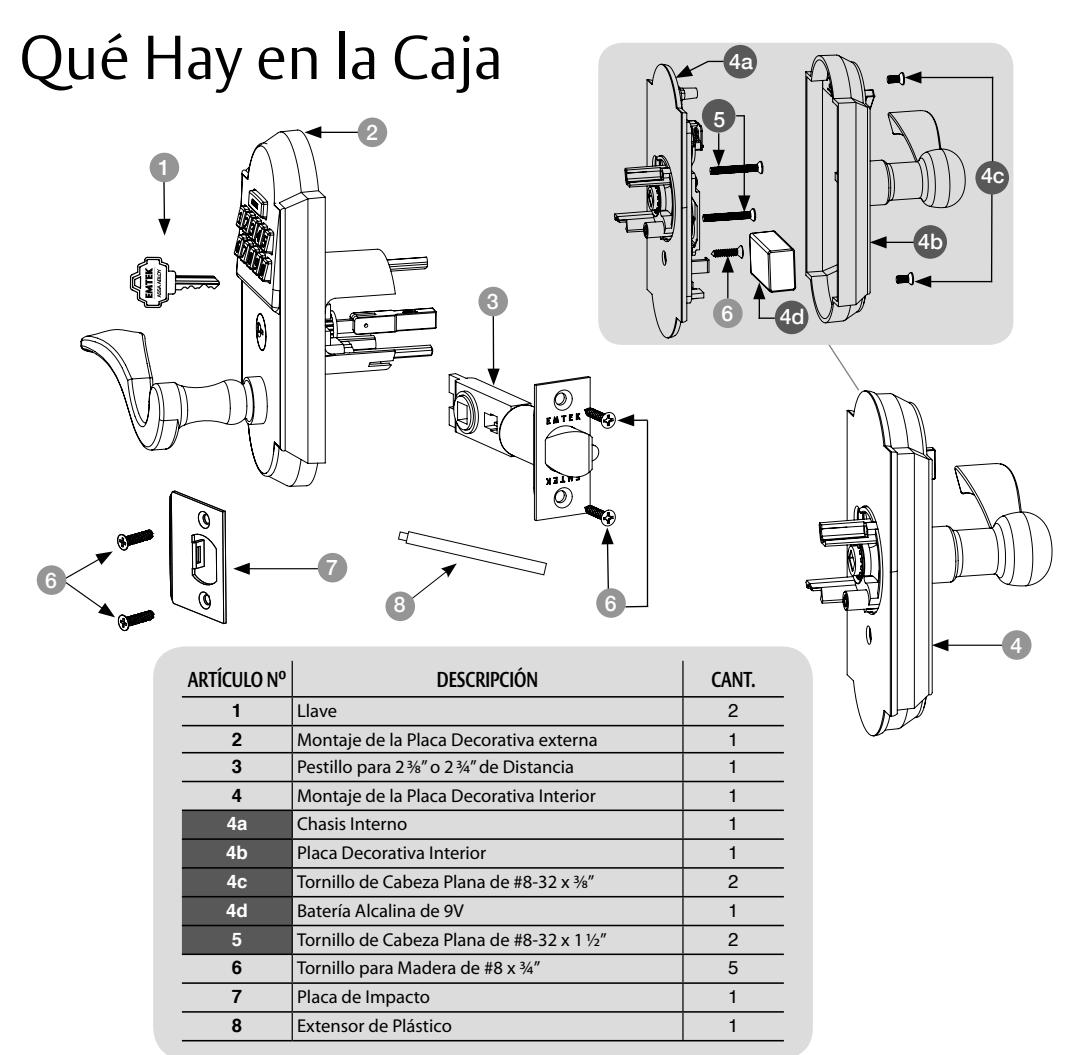

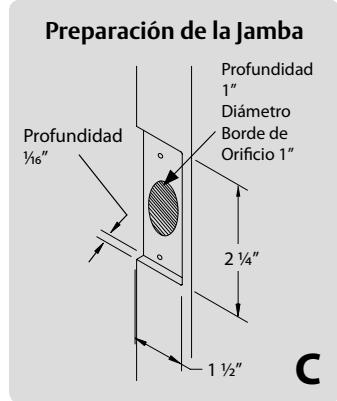

Preparación

Confirme el Manejo

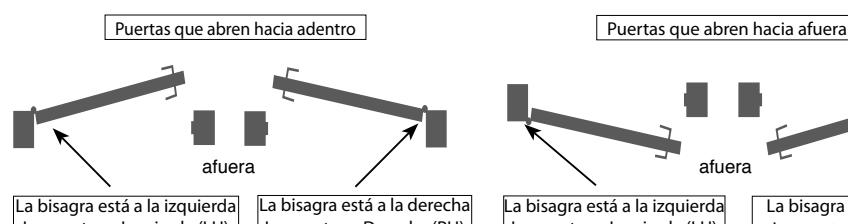

LA OPERACIÓN DE LA PUERTA ESTÁ SIEMPRE DETERMINADA DESDE AFUERA

La bisagra está a la izguierda La puerta es Izquierda (LH)

La bisagra está a la derecha La puerta es Derecha (RH)

La puerta es Izquierda (LH)

La puerta es Derecha (RH)

Cómo Instalar

1

Instale el Pestillo

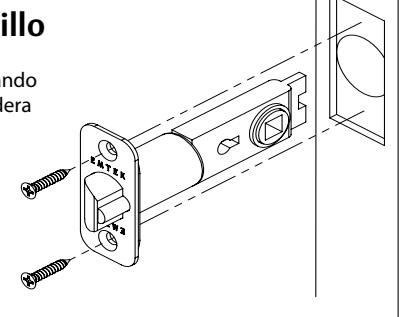

Asegure el Pestillo usando dos Tornillos para Madera #8 x 3/4" (artículo #6).

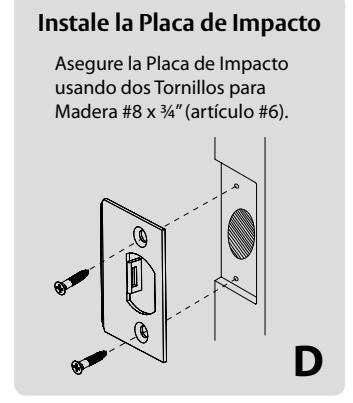

Retire los Tornillos de la Placa Decorativa Interior

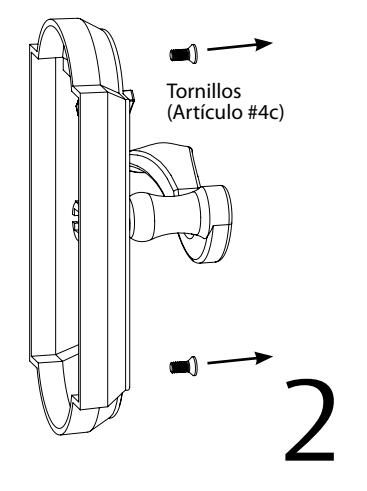

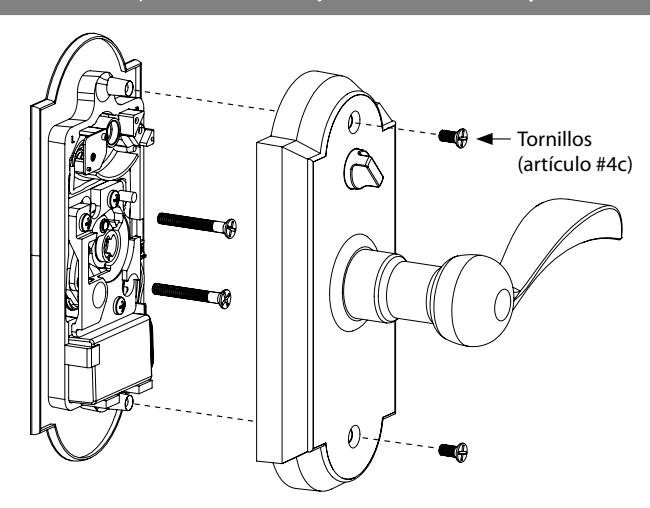

Use un destornillador Phillips para retirar los tornillos (artículo #4c) mostrados abajo y separe la Placa Decorativa Interior del Chasis Interno.

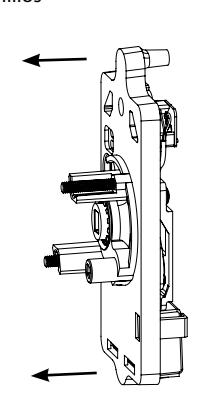

Retire el chasis interno de la placa decorativa antes de instalar la placa exterior. El Cerrojo manual debe estar en posición neutral.

Ver Hoja 27 para Información de manejo

Instale el Montaje de la Placa Decorativa Exterior

PASO 1

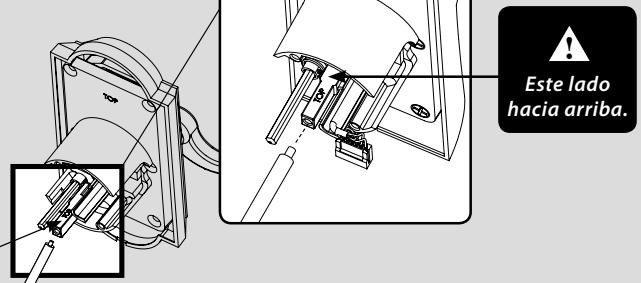

Mientras sostiene el Montaje de la Placa Decorativa Exterior, Presione el Extensor de Plástico (A) dentro del Eje del Rotor (B). El Rotor está apropiadamente alineado cuando la marca 'TOP' puede ser visualizada desde arriba.

PASO 2

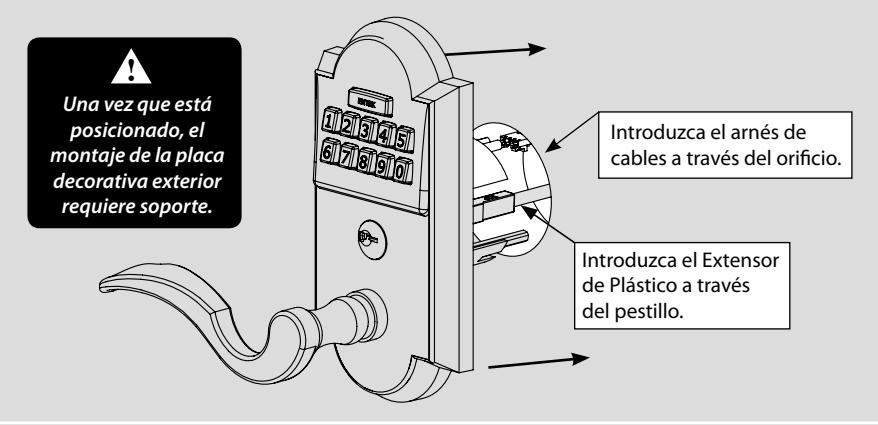

Posicione el Montaje de la Placa Decorativa Exterior a través del orificio.

PASO 3

Con el Montaje de la Placa Decorativa Exterior alineado a la puerta, RETIRE Extensor de Plástico.

Instale el Chasis Interno

PASO 1

Confirme la posición de la Unión de Levas.

Para Cerraduras Derechas:

Gire a la posición derecha.

La unión de levas debe permanecer en la posición correcta !

durante la instalación.

Para Cerraduras Izquierdas:

Gire a la posición izquierda.

4

PASO 2

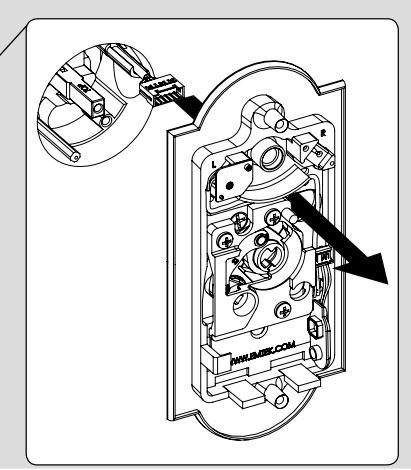

Introduzca el Arnés de Cables a través del Chasis Interno.

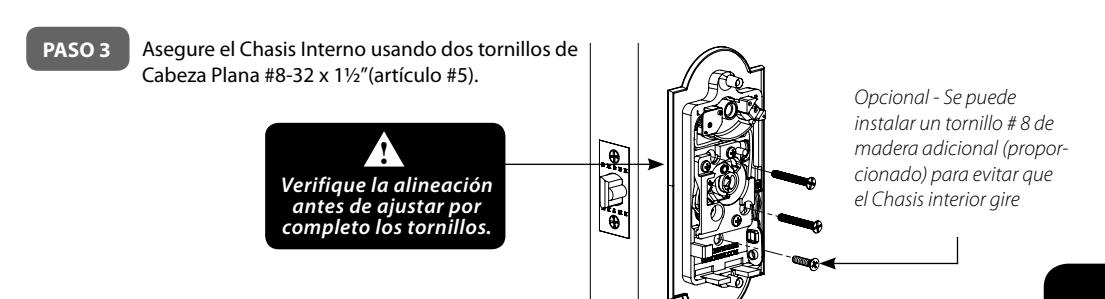

Conecte el Arnés de Cables ( A ) e inserte los Conectores como se muestra ( B ). PASO 4

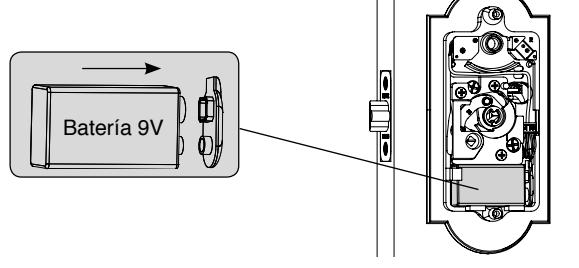

Para un funcionamiento óptimo, siempre use una batería de buena calidad

5

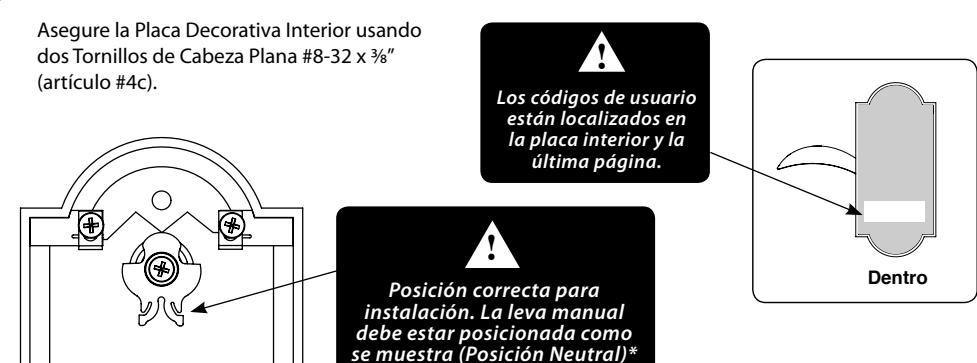

Instale la Placa Decorativa Interior

*La posición neutral es necesaria para la instalación y extracción del Montaje de la Placa Decorativa Interior.

Cómo Usar Su Cerradura está Lista para Usar

Su cerradura Emtek es enviada con dos códigos de usuario de 4 dígitos y un código de programación de 6 dígitos. Estos códigos son generados al azar en la fábrica. (Vaya a la próxima página para las Instrucciones de Programación.)

Para Desbloquear

• 1. Ingrese los códigos de usuario de 4 dígitos. (Vea la etiqueta ubicada dentro de la placa decorativa interior o la última página).
• 2. Gire la Palanca.

Característica de paso

(No se aplica al producto: Keypad Storeroom/Gate)

Activar girando el cerrojo manual interior a la posición de desbloqueo. Esto engranará la palanca externa, de manera que no se requiera un código para ingresar.

Para Bloquear

1. Gire el Cerrojo Manual desde adentro.

Bloqueado Desbloqueado

Cómo Programar

Programando su cerradura

Con el fin de realizar cada una de las seis siguientes funciones, la cerradura debe ser puesta en la opción de Modo de Programación:

• 1. Mantenga presionado el botón EMTEK durante 3 segundos
• 2. El LED Amarillo parpadea y después se mantiene encendido*, las teclas numeradas también se iluminan
• 4. El LED Verde parpadea, y después 2 bips
• 5. El LED Amarillo se mantiene encendido (esperando se presione el botón: yea la siguiente Tabla)

3. Introduzca el Código de Programación

Si Desea	Presione el Botón	Acc	ciones	Indicadores
Cambiar el Código de Programación (6 dígitos)	1	Introducir el Nuevo Código de Programación (6 dígitos)	Reingresar el Nuevo Código de Programación (6 dígitos)	1 Destello del LED Verde 1 bip 1 Destello del LED Verde 1 bip 2 Destellos del LED Verde 2 bips
Añadir el Código de Usuario (4 dígitos) (Almacena hasta 20 Códigos de Usuario)	2	Ingrese el Nuevo Código de Usuario (4 dígitos)	Reingresar el Nuevo Código de Usuario (4 dígitos)	1 Destello del LED Verde 1 bip 1 Destello del LED Verde 1 bip 2 Destellos del LED Verde 2 bips
Borrar el Código de Usuario	3	Ingrese el Código de Usuario a ser Borrado	Reingrese el Código de Usuario a ser Borrado	1 Destello del LED Verde 1 bip 1 Destello del LED Verde 1 bip 2 Destellos del LED Verde 2 bips
**Habilitar/Deshabilitar Todos los Códigos de Usuario	4	Ingresando '4' deshabilita a todos los Usuarios (habilita a todos si estaban deshabilitados)		• 2 Destellos del LED Verde • 2 bips
Borrar Todos los Códigos de Usuario	5	Reingresar el Código de Programación		1 Destello del LED Verde 1 bip 2 Destellos del LED Verde 2 bips
Encender el Bíper ON/OFF	6		6' se apaga OFF ende ON)	1 Destello del LED Verde 1 bip 2 Destellos del LED Verde 2 bips

^* Si no se ingresa nada durante 10 segundos, el LED Amarillo se apaga, el LED Rojo parpadea y la cerradura sale del Modo de Programación.

^** También referido como "modo vacación." Este comando inhabilita temporalmente todos los códigos de usuario (la anulación mediante la llave de metal seguirá funcionando).

Funcionamiento del Teclado – Indicadores de Bíper y LED

Función	Indicators
Código Válido	• 1 bip corto, el botón EMTEK parpadea Verde
Código inválido/Acceso Denegado*	• 1 parpadeo del LED Rojo • 2 bips cortos
Error del Modo de Bloqueo	• 2 bips cortos • 1 bip corto por segundo por duración
Acceso Acceptado	• 1 bip corto • 1 destello del LED Verde
Batería Baja	• 4 destellos del LED Rojo • 4 bips cortos
Batería Agotada**	• 1 destello del LED Rojo • 4 bips largos
Presión de Botón Aceptada	• 1 destello del LED Amarillo • 1 bip corto
Seguro Manual Externo Habilitado	• 2 destellos del LED Verde

^* Si se introducen 3 códigos incorrectos consecutivamente, la cerradura emite 4 bips cortos y un botón EMTEK Rojo . La cerradura no aceptará otro ingreso por 20 segundos (20 bips). Cuando el siguiente código válido se ingresa, la cerradura emitirá 3 bips ràpidos para alertar sobre los códigos incorrectos.

Restaurando la Cerradura a la Configuración de Fábrica

Este procedimiento elimina a todos los usuarios de la cerradura y restaura el Código de Programación y los 2 Códigos de Usuario enviados con la Cerradura.

• Corte la energía (desconecte la bactería de 9V ) de la Cerradura
• Presione y mantenga presionado el botón EMTEK
• Mientras continúa presionando el botón EMTEK, restaure la energía (reconecte la bactería de 9V)
• Continue presionando el botón EMTEK por 3 segundos
• 1 parpadeo del LED Verde y 2 bips cortos seguidos por 1 parpadeo del LED Verde y 2 bips cortos indica que el cerrojo fue restaurado satisfactoriamente.

Patente de EE.UU:

8,176,761 8,141,400

Patente Canadiense: 2,698,041

2,789,278 2,789,280

Copyright © 2017, Emtek Products, Inc. an ASSA ABLOY Group company. Todos los derechos reservados. Está prohibida la reproducción total o parcial sin la expresa autorización escrita de Emtek Products, Inc.

^** El voltaje de la batería ha disminuido demasiado; el teclado estará inhabilitado, pero la anulación con llave de metal seguirá funcionando.

ASSA ABLOY is the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience.

EMTEK Products, Inc. 15250 E. Stafford Street City of Industry • CA 91744 Tel: 800-356-2741 • 626-961-0413

Fax: 800-577-5771 • 626-336-2812 emtek.com

Place Sticker Here

Copyright © 2017, Emtek Products, Inc. an ASSA ABLOY Group company. All rights reserved. Reproduction in whole or in part without the express written permission of Emtek Products, Inc. is prohibited.
