Regoupillage du cylindre (OPTIONNEL) Cambio de combinación de pernos (OPCIONAL)

STEP 1 • ÉTAPE 1 • PASO 1

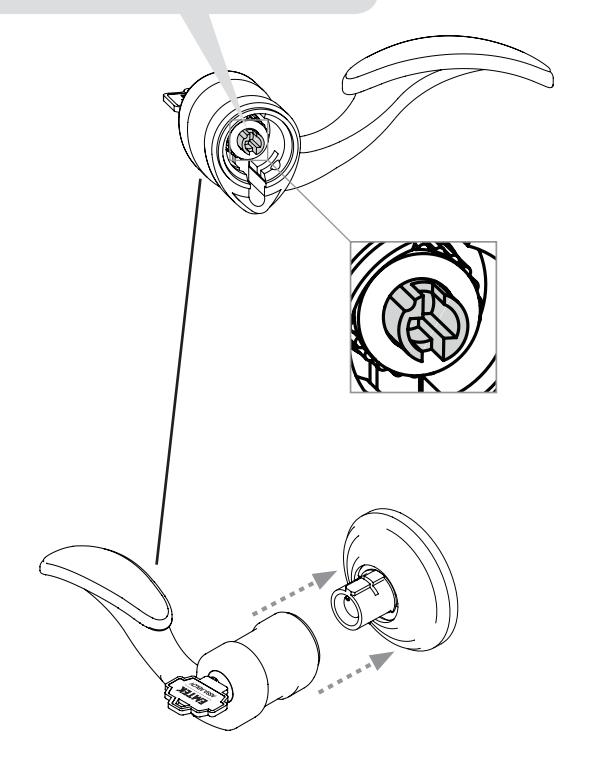

Small hole should face down.

Le petit trou doit faire face vers le bas.

STEP 2 • ÉTAPE 2 • PASO 2

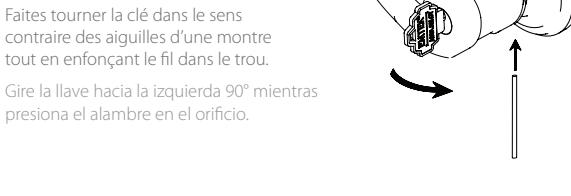

Rotate key counterclockwise 90° while pressing wire into hole.

contraire des aiguilles d'une montre tout en enfonçant le fil dans le trou.

Gire la llave hacia la izquierda 90° mientras

STEP 3 • ÉTAPE 3 • PASO 3

Slide lever off stem.

Retirez le levier de la tige.

STEP 4 • ÉTAPE 4 • PASO 4

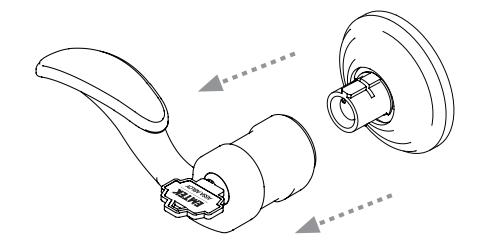

After re-pinning cylinder, insert lever onto stem

Après avoir regoupillé, insérer le levier sur la tige. Después de cambiar la combinación de pernos, inserte la palanca en el tallo.

Before inserting lever onto stem, make sure cylinder tailpiece is vertical as shown.

Key in Lever Lock Installation Guide

Guide d'installation pour serrure à clé à levier Guía de Instalación para Cerradura de Palanca con llave

ASSA ABLOY, the global leader in door opening solutions

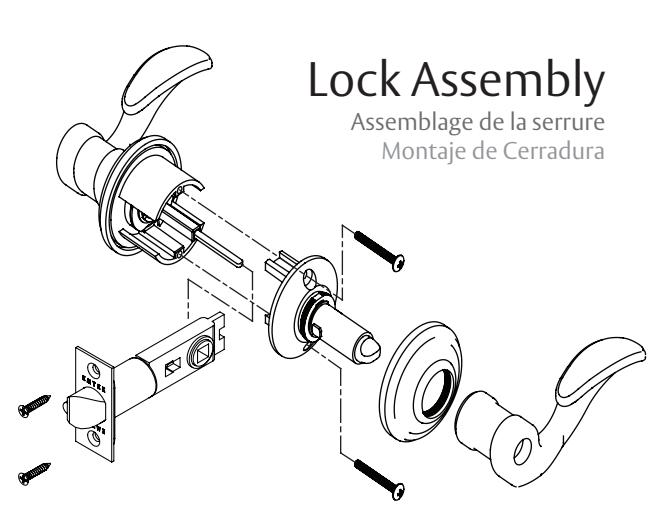

Outside Trim

Garniture Extérieure Adorno Exterior

Inside Trim

Garniture Intérieure Adorno Interior

IN4-KEYNLEVER REV. 17A 1/24/2017

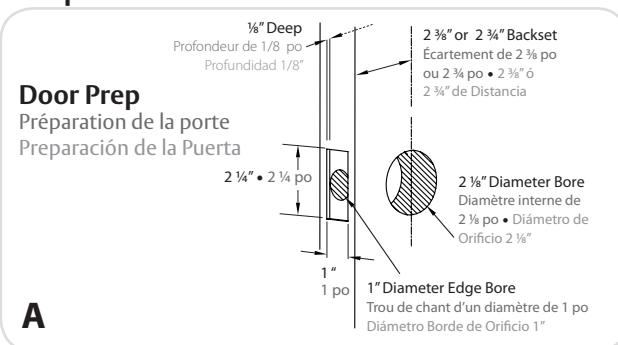

Preparation• Préparation • Preparación

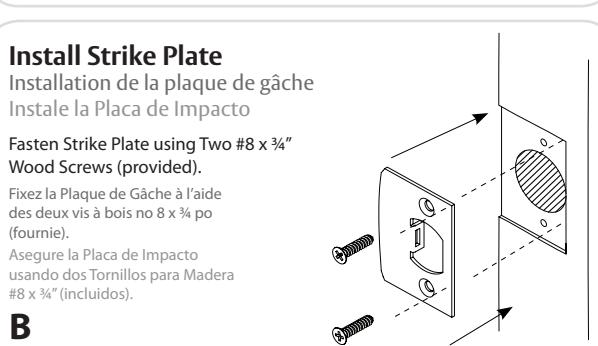

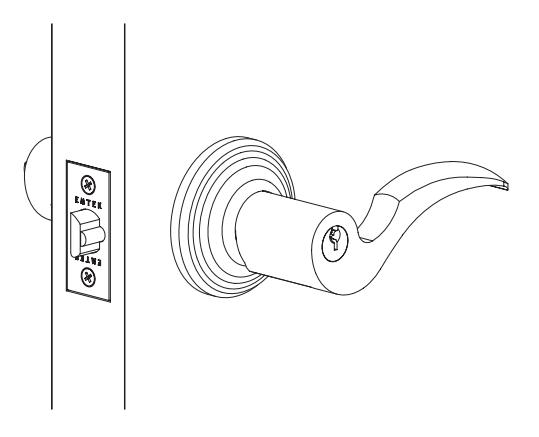

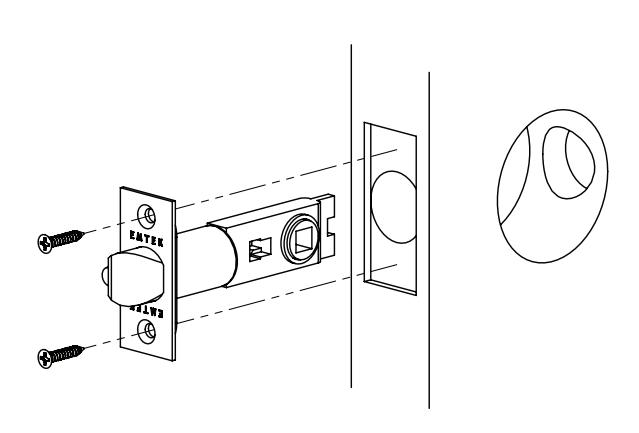

Fasten Latch using two #8 x 3/4" Wood Screws (provided).

Fixez le Pêne à l'aide des deux vis à bois no 8 x 3/4 po (fournie). Asegure el Pestillo usando dos tornillos para madera #8 x 3/4" (incluidos).

STEP 1 • ÉTAPE 1 • PASO 1

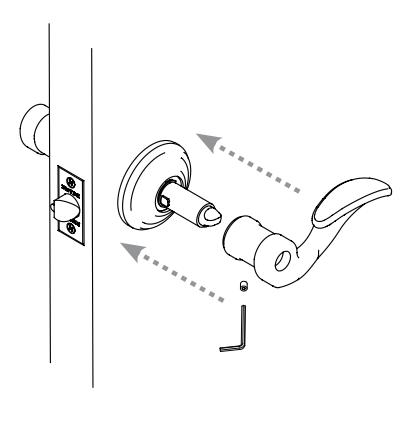

Remove inside lever by loosening set screw w/ hex wrench (provided).

Retirez le levier intérieur en desserrant la vis de réglage à l'aide de la clé hexadécimale (fournie).

Afloje el tornillo de ajuste con la llave Allen (incluidos) para remover la palanca interior.

STEP 2 • ÉTAPE 2 • PASO 2

Unthread rosette counterclockwise to remove from housing before installing on door.

Dévissez la rosette dans le sens contraire des aiguilles d'une montre afin de la retirer du boîtier avant l'installation sur la porte.

Desenrosque la Roseta en sentido antihorario para removerla de su base antes de instalarla en la puerta.

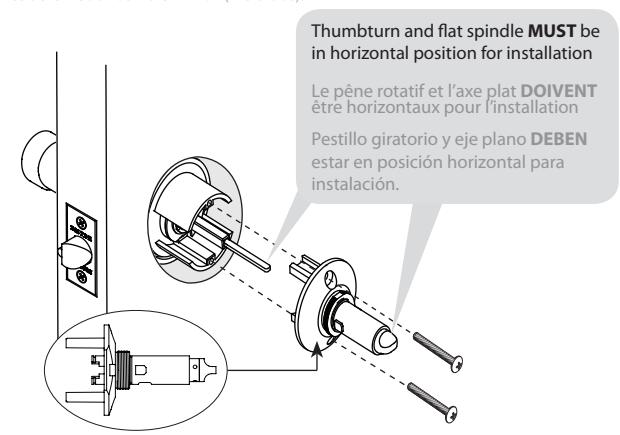

Installing Inside Chassis 3 Installation du bâti intérieur Instale el Chasis Interno

Fasten Inside Chassis using two #8-32 x 1½" Pan Head Machine Screws (provided).

Fixez le bâti intérieur à l'aide de deux vis à métal n° 8-32 x 1½ po à tête plate (fournie).

Asegure el Chasis Interno usando dos tornillos de Cabeza Redonda #8-32 x 1½"(incluidos).

Instale la Palanca interior

STEP 1 • ÉTAPE 1 • PASO 1

Secure inside rosette to door by threading it clockwise on to stem.

Fixez la rosette intérieure sur la porte en l'enfilant sur la tige dans le sens des aiguilles d'une montre.

Asegure la Roseta interior a la puerta enroscandola en el tallo hacia la derecha.

STEP 2 • ÉTAPE 2 • PASO 2

Tighten set screw after placing lever on stem.

Après avoir remis le levier sur la tige, serrez la vis de réglage. Apriete el tornillo de ajuste después de instalar la palanca.
