Emtek Dimensions Door Thickness Specifications for Stretto
Open the original PDF document
View PDF
Stretto Style Plates are %" Thick
10 in.
11 in.
1

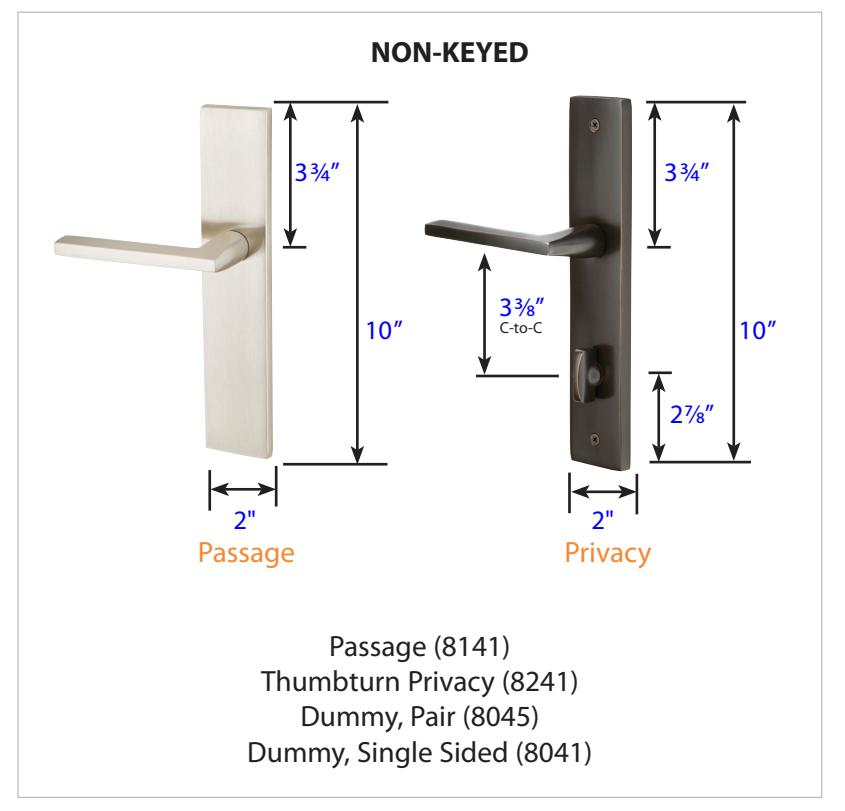

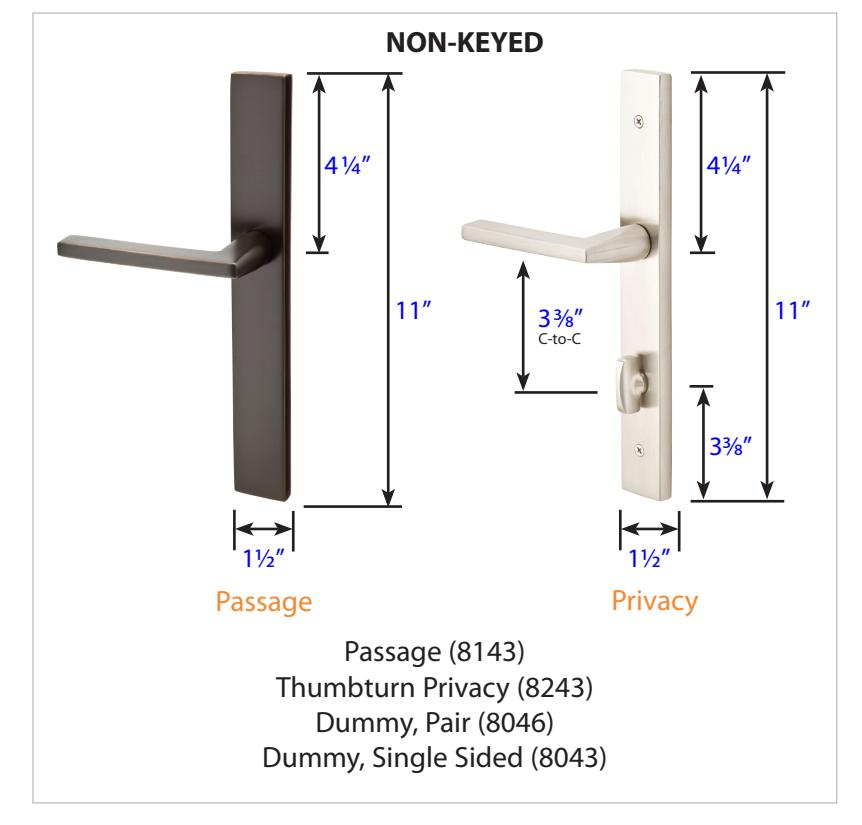

Brass Non-Keyed Plates (Passage)
Standard Door Thickness: 1 1/4" - 1 3/4"
Standard Components:
- Inside Passage Half Spindle
- 3/4" Wood Screws
- 1 1/2" and/or 2" Mounting Screws
- Full-Lip Strike Plate
Extended Door Thickness: 1 3/4" - 2 1/4"
Extended Components:
- Long Inside Passage Half Spindle
- 3/4" Wood Screws
- 2 1/2" Mounting Screws
- Extended Full-Lip Strike Plate
Extended Door Thickness: 2 1/4" - 3"
Extended Components:
- Extra Long Inside Passage Half Spindle
- 3/4" Wood Screws
- 3" Mounting Screws
- Extended Full-Lip Strike Plate

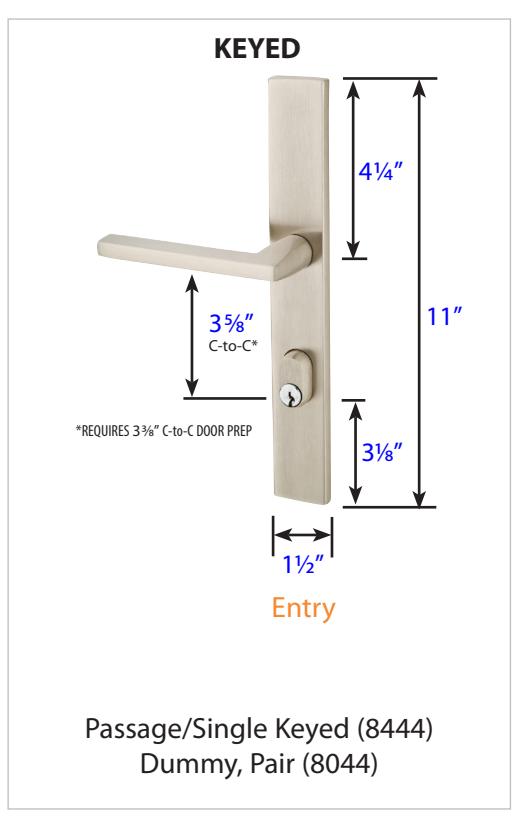

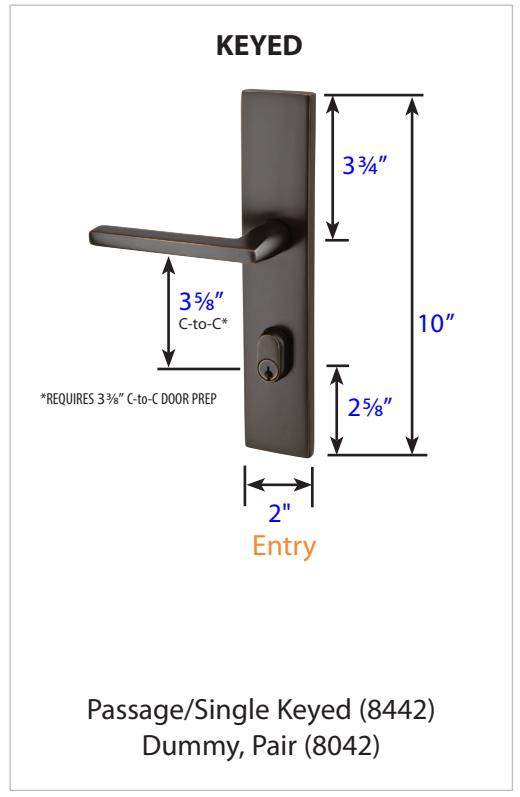

Brass Plates (Entry/Privacy)
Standard Door Thickness: 1 1/4" - 1 3/4"
Standard Components:
- Regular Tailpiece
- Inside Passage Half Spindle
- 3/4" Wood Screws
- 1 1/2" and/or 2" Mounting Screws
- Full-Lip Strike Plate
- Deadbolt Strike Plate
Extended Door Thickness: 1 3/4" - 2 1/4"
Extended Components:
- Long Single Cylinder Tailpiece
- Long Inside Passage Half Spindle
- 3/4" Wood Screws
- 2 1/2" Mounting Screws
- Extended Full-Lip Strike Plate
- Deadbolt Strike Plate
Extended Door Thickness: 2 1/4" - 3"
Extended Components:
- Extra Long Single Cylinder Tailpiece
- Extra Long Inside Passage Half Spindle
- 3/4" Wood Screws
- 3" Mounting Screws
- Extended Full-Lip Strike Plate
- Deadbolt Strike Plate
Brass Plates (Dummy)
Standard Door Thickness: 1 1/4" - 1 3/4"
Standard Components:
• 1 1/2" and/or 2" Mounting Screws
Extended Door Thickness: 1 3/4" - 2 1/4"
Extended Components:
• 2 1/2" Mounting Screws
Extended Door Thickness: 2 1/4" - 3"
Extended Components:
• 3" Mounting Screws
TS-SP REV18 07/27/2018
Stretto Style Plates are %" Thick
10 in.
11 in.
1

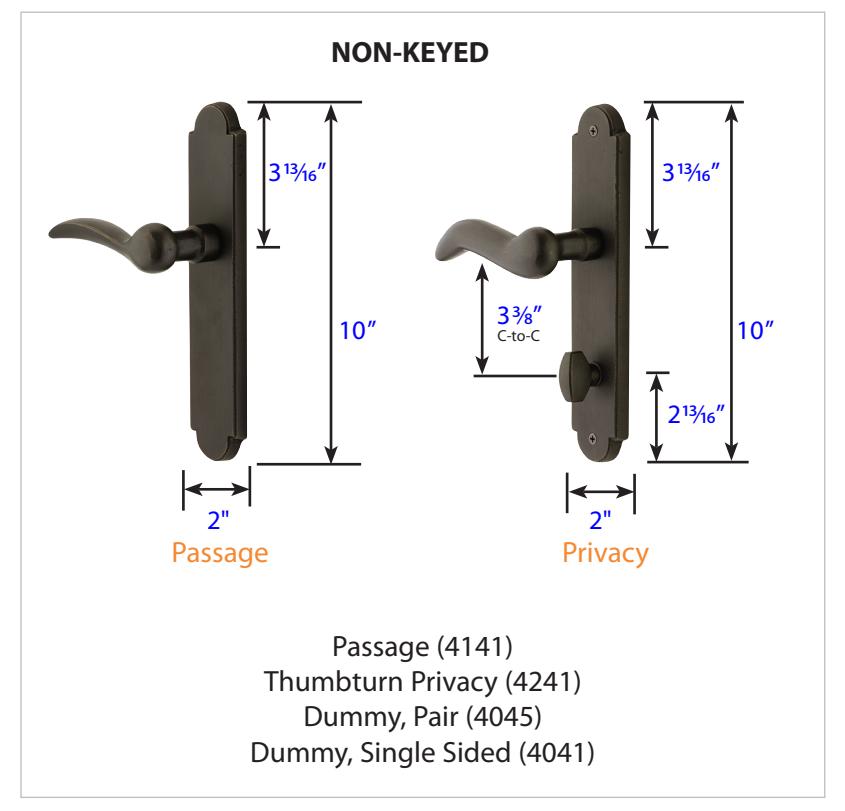

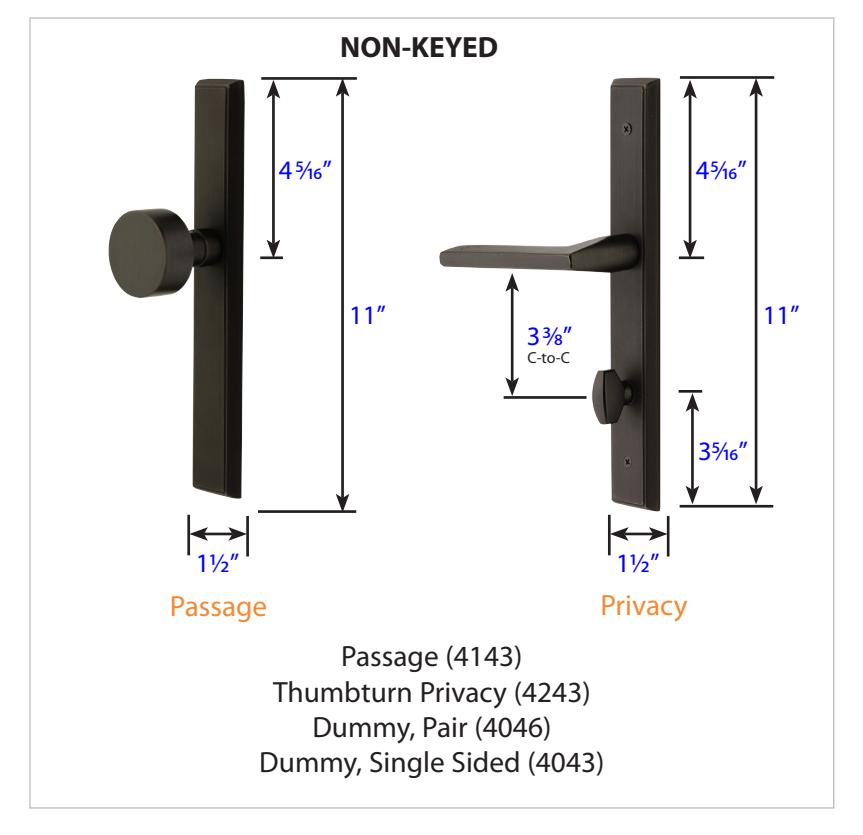

Bronze Non-Keyed Plates (Passage)
Standard Door Thickness: 1 1/4" - 1 3/4"
Standard Components:
- Inside Passage Half Spindle
- 3/4" Wood Screws
- 1 1/2" and/or 2" Mounting Screws
- Full-Lip Strike Plate
Extended Door Thickness: 1 3/4" - 2 1/4"
Extended Components:
- Long Inside Passage Half Spindle
- 3/4" Wood Screws
- 2 1/2" Mounting Screws
- Extended Full-Lip Strike Plate
Extended Door Thickness: 2 1/4" - 3"
Extended Components:
- Extra Long Inside Passage Half Spindle
- 3/4" Wood Screws
- 3" Mounting Screws
- Extended Full-Lip Strike Plate

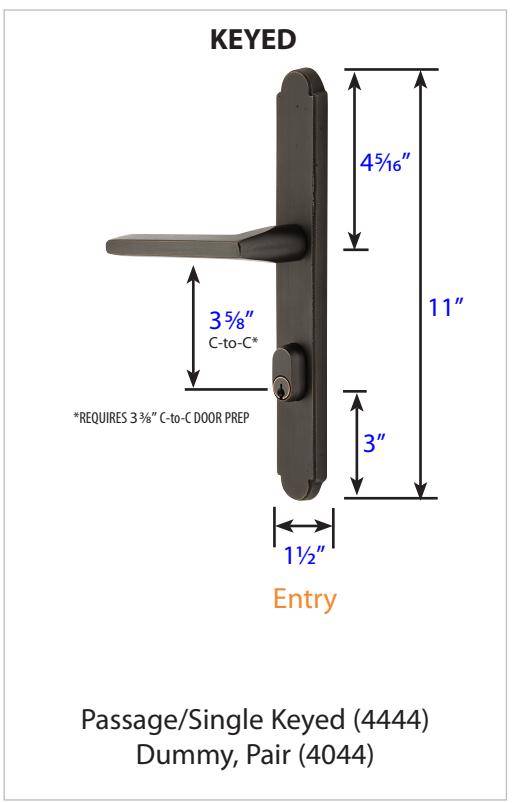

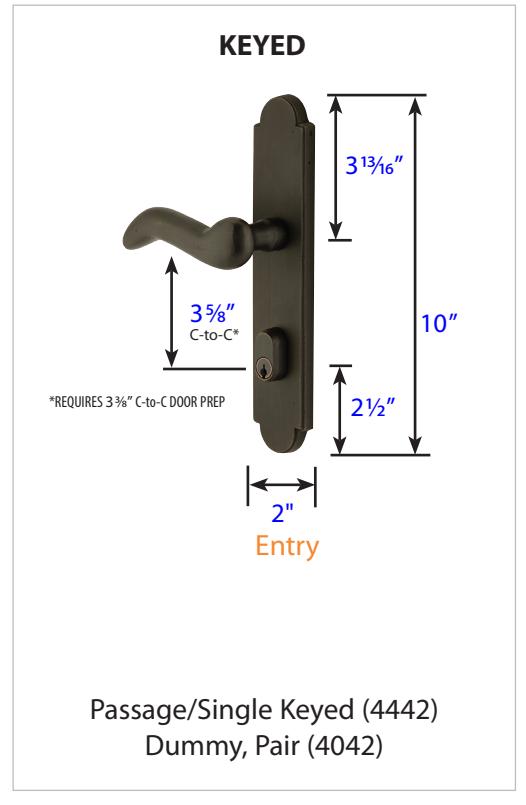

Bronze Plates (Entry/Privacy)
Standard Door Thickness: 1 1/4" - 1 3/4"
Standard Components:
- Regular Tailpiece
- Inside Passage Half Spindle
- 3/4" Wood Screws
- 1 1/2" and/or 2" Mounting Screws
- Full-Lip Strike Plate
- Deadbolt Strike Plate
Extended Door Thickness: 1 3/4" - 2 1/4"
Extended Components:
- Long Single Cylinder Tailpiece
- Long Inside Passage Half Spindle
- 3/4" Wood Screws
- 2 1/2" Mounting Screws
- Extended Full-Lip Strike Plate
- Deadbolt Strike Plate
Extended Door Thickness: 2 1/4" - 3"
Extended Components:
- Extra Long Single Cylinder Tailpiece
- Extra Long Inside Passage Half Spindle
- 3/4" Wood Screws
- 3" Mounting Screws
- Extended Full-Lip Strike Plate
- Deadbolt Strike Plate
Bronze Plates (Dummy)
Standard Door Thickness: 1 1/4" - 1 3/4"
Standard Components:
• 1 1/2" and/or 2" Mounting Screws
Extended Door Thickness: 1 3/4" - 2 1/4"
Extended Components:
• 2 1/2" Mounting Screws
Extended Door Thickness: 2 1/4" - 3"
Extended Components:
• 3" Mounting Screws
TS-SP REV18 07/27/2018
