Emtek Crystal Specifications
Open the original PDF document
View PDF
Providence Crystal Knob
Deco Crystal Knob

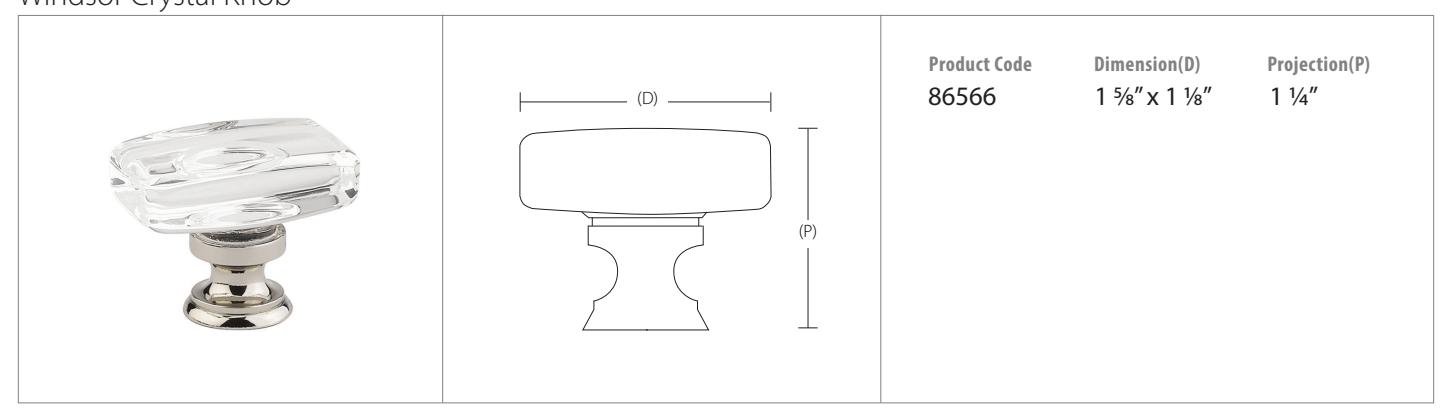

Windsor Crystal Knob
Lowell Crystal Knob
CRYSTAL
Cabinet Knobs Technical Specifications
Juneau Crystal Knob
Product Code Dimension(D) Projection(P) 86562 1 1/8" 1 3/8"
Grayson Crystal Knob
Product Code Dimension(D) Projection(P) 1 1/4" 1 3/4" 1 1/8" 1 1/4" 86569 86570
Forza Crystal Knob
Product Code Dimension(D) Projection(P) 86565 1 1/4" 1 1/4"
Georgetown Crystal Knob
Product Code Dimension(D) Projection(P) 1 1/4" 1 3/4" 1 1/2" 1 3/4" 86399 86400
Hampton Crystal Knob
Product Code Dimension(D) Projection(P) 1 1/4" 1 3/4" 1 3/8" 1 5/8" 86401 86402
Bristol Cabinet Knob
| Product Code | Dimension(D) | Projection(P) | Base Diameter(B) | Stem Height(H) Stem Diameter(S) | |
|---|---|---|---|---|---|
| 86394 | 1" | 1 3/8" | 3/4" | 3/8" | 1/4" |
| 86395 | 1 1/4" | 1 5/8" | 7/8" | 3/8" | 1/4" |
Brookmont Cabinet Knob
| Product Code | Dimension(D) | Projection(P) | Base Diameter(B) | Stem Height(H) Stem Diameter(S) | |
|---|---|---|---|---|---|
| 86396 | 1" | 1 1/4" | 3/4" | 3/8" | 1/4" |
| 86397 | 1 1/4" | 1 1/2" | 7/8" | 3/8" | 1/4" |
| 86398 | 1 5/8" | 1 3/4" | 7/8" | 3/8" | 1/4" |
Lido Cabinet Knob
| Product Code | Dimension(D) | Projection(P) | Base Diameter(B) | Stem Height(H) Stem Diameter(S) | |
|---|---|---|---|---|---|
|
86403
86404 |
1 3/8"
1 5/8" |
1 3/8"
1 1/2" |
7/8"
7/8" |
3/8"
3/8" |
1/4"
1/4" |
Astoria Knob
| Product Code | Dimension(D) | Projection(P) | Base Diameter(B) |
|---|---|---|---|
|
86017
86210 |
1 1/8"
1 1/2" |
1 1/8"
1 1/2" |
13/16"
15/16" |
Old Town Cabinet Knob
| Product Code | Dimension(D) | Projection(P) | Base Diameter(B) | Stem Height(H) | Stem Diameter(S) |
|---|---|---|---|---|---|
|
86010
86011 |
1"
1 1/4" |
7/8"
1 1/8" |
11/16"
13/16" |
3/8"
3/8" |
1/4"
1/4" |
Old Town Wardrobe Knob
| Product Code | Dimension(D) | Projection(P) | Base Diameter(B) | Stem Height(H) | Stem Diameter(S) |
|---|---|---|---|---|---|
| 86028 | 1 3/4" | 1 1/2" | 1 3/4" | 3/8" | 1/4" |
Diamond Cabinet Knob
| Product Code | Dimension(D) | Projection(P) | Base Diameter(B) |
|---|---|---|---|
| 86003 | 1" | 1 3/8" | 3/4" |
| 86012 | 1 1/4" | 1 7/8" | 3/4" |
Diamond Wardrobe Knob
| Product Code | Dimension(D) | Projection(P) | Base Diameter(B) |
|---|---|---|---|
| 86209 | 1 3/4" | 2" | 3/4" |
TS-CH REV18 12/20/2018
