View PDFCabinet Knobs & Pulls Technical Specifications
Carbon Fiber Knob - Black
|
Product Code
86368 |
Dimension(D)
1 1/4" |
Projection(P)
1 1/4" |
Base Diameter(B)
3/8" |
|
|---|---|---|---|---|
| 86369 | 1 5/8" | 1 1/2" | 5/8" | |
Carbon Fiber Knob - Silver
| Product Code | Dimension(D) | Projection(P) | Base Diameter(B) |
|---|---|---|---|
| 86370 | 1 1/4" | 1 1/4" | 3/8" |
| 86371 | 1 5/8" | 1 1/2" | 5/8" |
Carbon Fiber Bin Pull - Black
| Product Code Overall Length Dimension Width | C-to-C | Projection(P) | ||
|---|---|---|---|---|
| 86372 | 3 3/8" | 3" | 1" | 1" |
| 86373 | 4 3/8" | 4" | 1" | 1" |
Carbon Fiber Bin Pull - Silver
| Product Code Overall Length Dimension Width | C-to-C | Projection(P) | ||
|---|---|---|---|---|
| 86374 | 3 3/8" | 3" | 1" | 1" |
| 86375 | 4 3/8" | 4" | 1" | 1" |

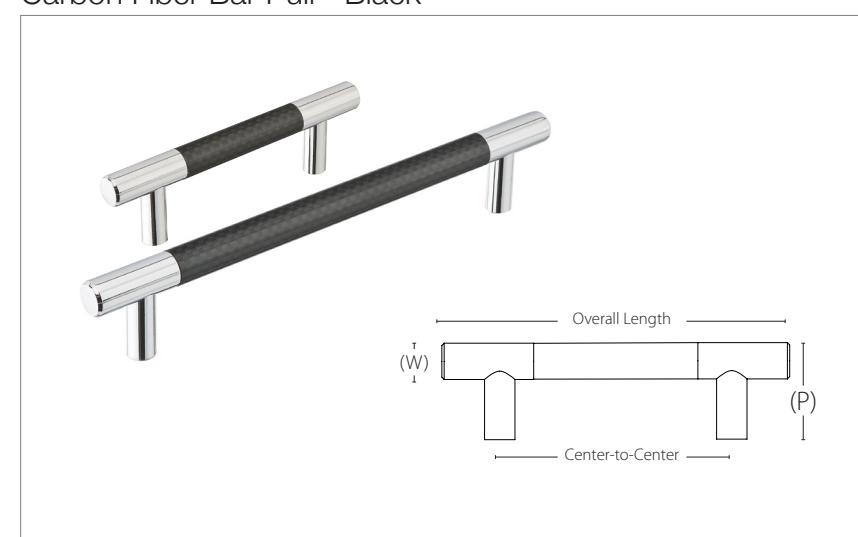

Carbon Fiber Bar Pull - Black
|
86376
4 1/2" 3" 1 1/4" 1/2" 86377 5" 3 1/2" 1 1/4" 1/2" 86378 5 1/2" 4" 1 1/4" 1/2" 86379 6 1/2" 5" 1 1/4" 1/2" 86380 7 1/2" 6" 1 1/4" 1/2" 86381 9 1/2" 8" 1 1/4" 1/2" 86382 11 1/2" 10" 1 1/4" 1/2" |
Product Code Overall Length Dimension(D) Projection(P) Bar Width(W) | C-to-C | |||
|---|---|---|---|---|---|
| 86383 | 13 1/2" | 12" | 1 1/4" | 1/2" | |
|
86384
17 1/2" 16" 1 1/4" 1/2" |

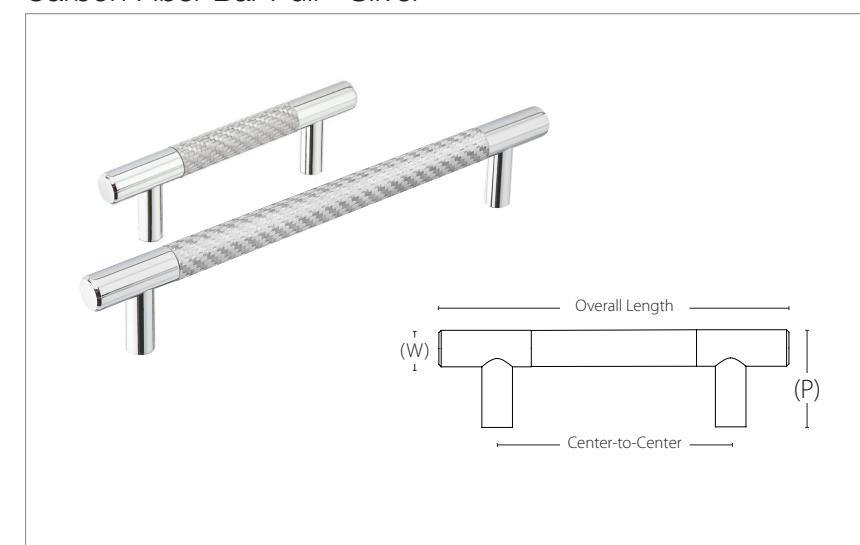

Carbon Fiber Bar Pull - Silver
| Product Code Overall Length Dimension(D) Projection(P) Bar Width(W) | C-to-C | |||
| 86385 | 4 1/2" | 3" | 1 1/4" | 1/2" |
| 86386 | 5" | 3 1/2" | 1 1/4" | 1/2" |
| 86387 | 5 1/2" | 4" | 1 1/4" | 1/2" |
| 86388 | 6 1/2" | 5" | 1 1/4" | 1/2" |
| 86389 | 7 1/2" | 6" | 1 1/4" | 1/2" |
| 86390 | 9 1/2" | 8" | 1 1/4" | 1/2" |
| 86391 | 11 1/2" | 10" | 1 1/4" | 1/2" |
| 86392 | 13 1/2" | 12" | 1 1/4" | 1/2" |
| 86393 | 17 1/2" | 16" | 1 1/4" | 1/2" |
TS-CH REV18 12/20/2018
