Genesis WG4 Outdoor High Candela Horn-Strobe Installation Sheet
EN FR
EN: Installation Sheet
Description

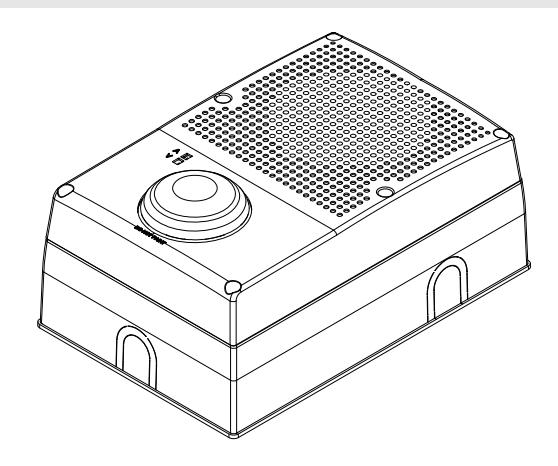

The Genesis WG4 Outdoor High Candela Horn-Strobe is a life safety notification appliance designed for indoor or outdoor use on ceilings or walls. See Table 1 for a list of models and Table 2 for a list of accessories.
For surface mount applications, mount the WG4 onto a Model 449 electrical box using the gasket shipped with the appliance. For flush mount applications where the mounting surface is flush with the surface of the wall or ceiling, use the WG4GSKT gasket kit.
Note that you need a Model 449 electrical box for waterproof applications, or a standard mount 4 in. square box for all other applications.
The horn-strobe includes field-configurable jumper options that allow you to set the strobe pattern to temporal or continuous, the horn pattern to temporal or continuous, and the horn volume to low or high. The horn-strobe also includes a fieldconfigurable switch for setting the strobe candela level. This setting is locked in place and is visible after final installation.
Table 1: Models
| Number | Description | |
|---|---|---|
| WG4WF-HVMHC |
Outdoor rated wall/ceiling horn-strobe, white with
FIRE marking, high output strobe, clear lens |
|
| Number | Description |
|---|---|
| WG4WN-HVMHC |
Outdoor rated wall/ceiling horn-strobe, white
without marking, high output strobe, clear lens |
| WG4RF-HVMHC |
Outdoor rated wall/ceiling horn-strobe, red with
FIRE marking, high output strobe, clear lens |
| WG4RN-HVMHC |
Outdoor rated wall/ceiling horn-strobe, red without
marking, high output strobe, clear lens |
Table 2: Accessories
| Number | Description |
|---|---|
| WG4WTS [1] |
Outdoor-rated surface skirt, white, for Genesis WG4
horn or horn-strobe |
| WG4RTS [1] |
Outdoor-rated surface skirt, red, for Genesis WG4
horn or horn-strobe |
| WG4GSKT [2] | Appliance replacement gasket, flush mount |
[1] The trim skirt is outdoor-rated when used with the Model 449 electrical box.
[2] Not compatible with the trim skirts.
To synchronize horn-strobe operation, you must install a separate synchronization source. See Table 3. When connecting the horn-strobe to a listed control panel, verify synchronization operation on the compatibility list for the corresponding panel.
Table 3: Compatible synchronization source models
| Description | Number | |
|---|---|---|
|
Auto-sync output
module |
SIGA-CC1S
GSA-CC1S SIGA-CC2A |
SIGA-MCC1S
GSA-MCC1S SIGA-MCC2A |
|
Genesis signal master -
remote mount |
ADTG1M-RM
EG1M-RM G1M-RM |
MG1M-RM
XLSG1M-RM ZG1M-RM |
|
Booster or auxiliary
power supply |
APS10*
APS6* BPS10* BPS6* EAPS10* EAPS6* |
EBPS10*
EBPS6* MIRBPS10* MIRBPS6* XLS-BPS10* XLS-BPS |
* Represents any number of additional characters
Installation
Install this device in accordance with applicable requirements and in accordance with the local authorities having jurisdiction.
WARNING: Electrocution hazard. To avoid personal injury or death from electrocution, remove all sources of power and allow stored energy to discharge before installing or removing equipment.
Notes
- Electrical supervision requires that you break the wire run at each terminal. Do not loop wires around the terminals.
- You can mount the Genesis WG4 Outdoor High Candela Horn-Strobe horizontally or vertically on either the wall or ceiling; place the electrical box accordingly. See Figure 1.
- When using a 449 electrical box, discard the gasket that is shipped with the box.
- When using a trim skirt or a surface mount application, use the gasket that comes with the WG4 unit.
— or —
For flush mount applications on a flat surface, use the WG4GSKT gasket accessory.
To install the horn-strobe:
- 1. Remove the cover from the horn-strobe by first removing the six cover screws. See Figure 2, item 1.
- 2. Position the appropriate gasket over the backplate, ensuring that the wire slot and other holes line up properly. Remove the protective backing from the gasket surface and carefully apply the gasket to the WG4, with the adhesive side towards the appliance. Press the gasket firmly against the back surface of the appliance so that the gasket seats properly.
- 3. Place the optional trim skirt over the electrical box, if desired. See Figure 2, items 4, 5, and 6. Also see "Specifications" on page 3 for a list of compatible boxes.
- 4. Feed the field wiring through the wire slots on the gasket and the backplate. See Figure 2, item 3 and Figure 3, item 1.
- 5. Align the appliance and trim skirt (if applicable), and then secure the backplate to the electrical box with the supplied screws. Check the assembly to ensure that it is securely mounted.
- 6. Set the candela output.
The default candela setting is D. To select a different candela output, align the S2 indicator to the desired candela output. See Figure 3, item 6. For candela output ratings, see Table 9 and Table 10.
7. Set the strobe pattern.
The default strobe pattern setting is continuous. To use the temporal strobe (private mode, which is not ULC listed), cut jumper JP4. See Figure 3, item 4.
8. Set the horn volume.
The default horn volume setting is high. To set the horn to low volume, cut jumper JP3. See Figure 3, item 2.
-
9. Set the horn pattern.
- The default horn pattern is temporal. To use a continuous horn pattern, cut jumper JP1. See Figure 3, item 5.
- 10. Connect the signal circuit field wiring to the appropriate terminals, noting that both the horn and the strobe are powered from the same NAC. You must observe polarity for the unit to function properly. See "Wiring" on page 3.
- 11. Remove the strobe protective cover shown in Figure 3, Item 3. Do not touch the glass of the strobe tube underneath, as this can shorten the life of glass tube.
- 12. Position the cover over the backplate and secure with the six cover screws.
- 13. Test the unit for proper operation.

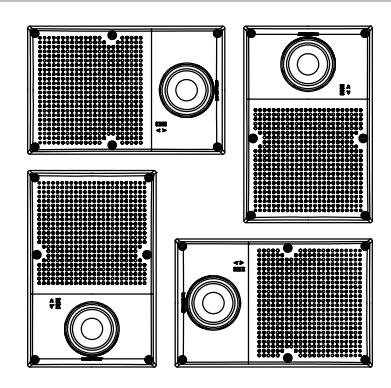

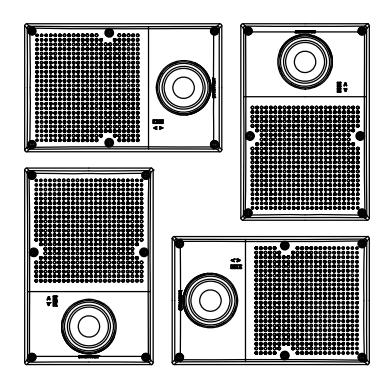

Figure 1: Horn-strobe mounting positions

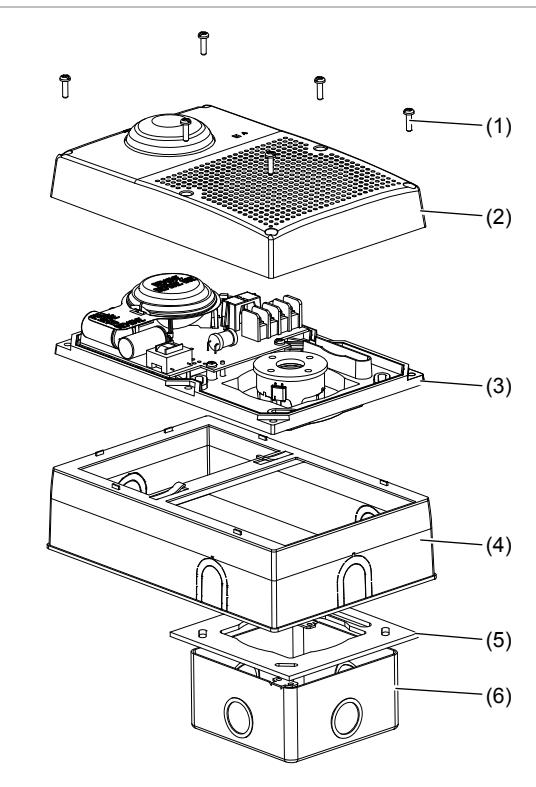

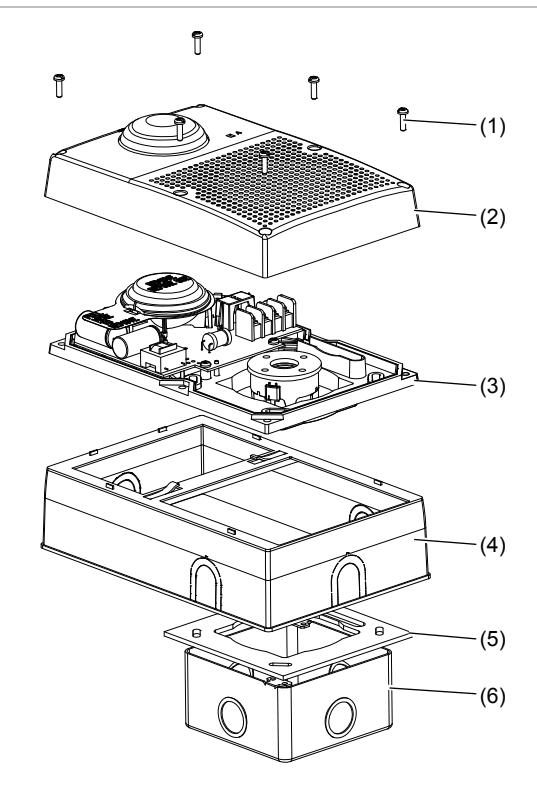

Figure 2: Exploded view of the assembly
- (1) Cover screws (6X)
- (2) Front cover
- (3) Backplate
- (4) Optional trim skirt
- (5) WG4 gasket
- (6) Electrical box

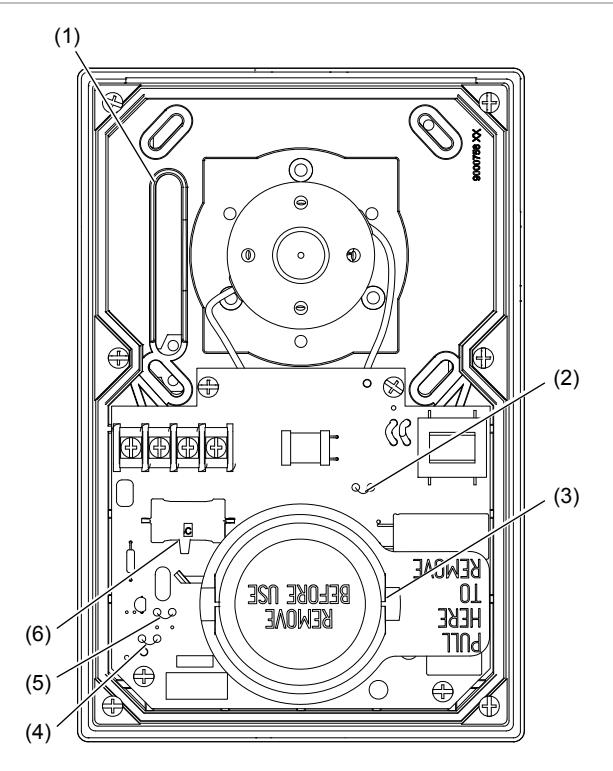

- (1) Wire slot
- (2) JP3 horn volume jumper
- (3) Protective cap
- (4) JP4 strobe pattern jumper
- (5) JP1 horn pattern jumper
- (6) S2 candela-setting switch
Wiring
See Figure 4. Connect all wiring in accordance with national electrical codes and applicable local requirements.
Caution: Equipment hazard. To avoid equipment damage, ensure that the signal voltage does not exceed the voltage rating of the device.

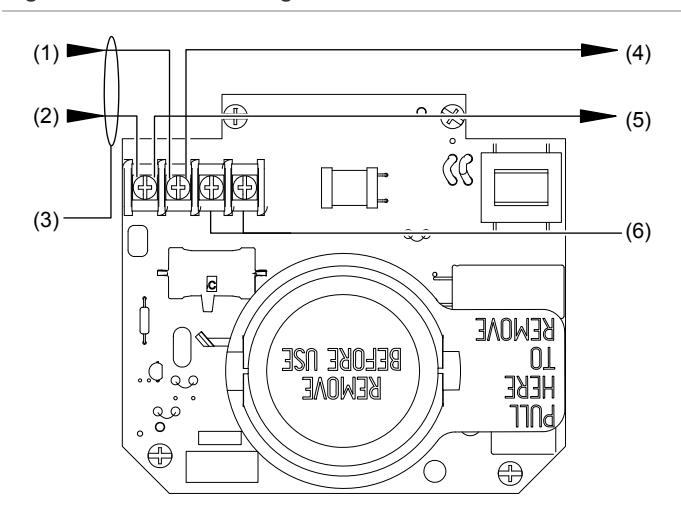

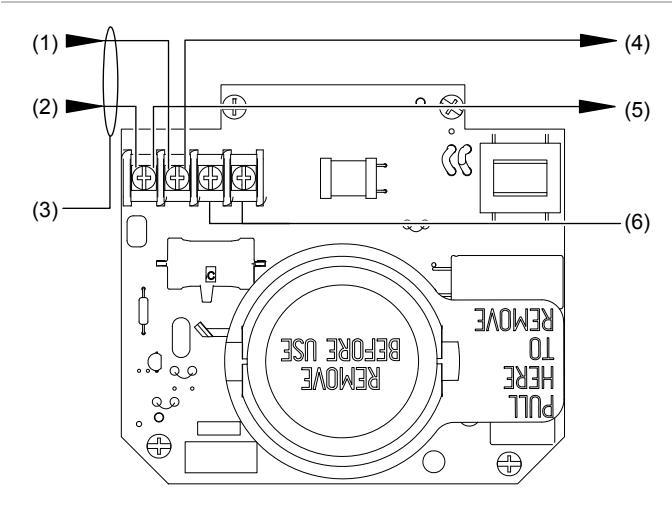

Figure 4: Wiring diagram
- (1) Horn-strobe in −
- (2) Horn-strobe in +
- (3) Marking indicates the signal polarity required to activate the device
- (4) Horn-strobe out −
- (5) Horn-strobe out +
- (6) Not used

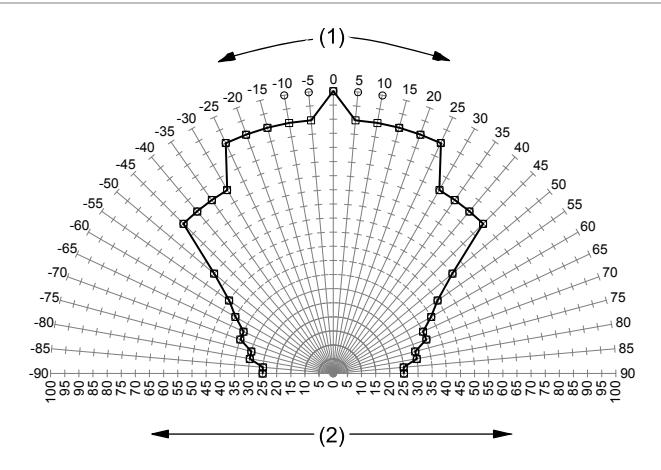

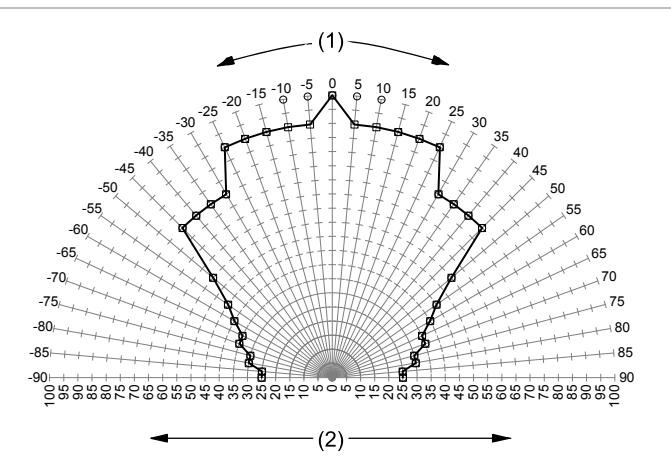

Figure 5: UL 1971 minimum light output (% of rating vs. angle)
- (1) Angle
- (2) Percentage of rated output
Note: Horizontal plot
Maintenance
Do not change the factory finish.
Perform a visual inspection and an operational test twice a year, or as directed by the local authority having jurisdiction.
This unit is not serviceable or repairable. Should the unit fail to operate, contact the supplier for replacement.
Specifications
|
Operating voltage
Horn-Strobe |
24 VDC, 24 VFWR nominal |
|---|---|
| Dimensions (W × H × D) | 5.6 × 8.5 × 1.4 in. (142 × 216 × 36 mm) |
| Sound level output | See Table 4, Table 5, Table 6, and Table 7 |
| Horn tone | 3.2 kHz |
| Strobe operating current | See Table 11 |
| Light output |
See Table 8, Table 9, Table 10, and
Figure 5 |
| Wire size | 12 to 18 AWG (0.75 to 2.50 mm²) |
|
Compatible electrical box
Outdoor Indoor |
Model 449
4 in. square by 1.5 in. deep box |
|
Operating environment
Temperature Relative humidity |
−40 to 151°F (−40 to 66°C)
0 to 95% noncondensing |
Table 4: Sound level output (dBA), per UL 464
| Volume Setting | 16V | 24V | 33V | |
|---|---|---|---|---|
| Continuous High | 89.7 | 94.7 | 97.4 | |
| Continuous Low | 85.4 | 89.5 | 92.5 | |
| Temporal High | 84.2 | 90.5 | 93.5 | |
| Temporal Low | 81.7 | 85.4 | 88.1 |
dBA = Decibels, A-weighted.
UL 464: Sound level output measured in a reverberant room at 10 ft. (3.05m).
Table 5: Sound level output (dBA), per CAN/ULC-S525
| Volume Setting | 16V | 24V | 33V | |
|---|---|---|---|---|
| Continuous High | 94.0 | 99.6 | 102.9 | |
| Continuous Low | 92.8 | 97.2 | 98.6 | |
| Temporal High | 96.5 | 100.5 | 104.2 | |
| Temporal Low | 90.3 | 94.2 | 97.0 |
dBA = Decibels, A-weighted.
CAN/ULC-S525: Sound level output measured in an anechoic room at 10 ft. (3.05m).
Table 6: Directional sound characteristics (horizontal pattern), per CAN/ULC-S525
| Angle (°) [1] | Sound output (dBA) | |
|---|---|---|
| 90 (Ref) | 0 (Ref) | |
| 60 and 115 | −3 | |
| 45 and 132 | −6 | |
[1] Angles are measured from a perpendicular axis; positive angles to the right.
Table 7: Directional sound characteristics (vertical pattern), per CAN/ULC-S525
| Angle (°) [1] | Sound output (dBA) |
|---|---|
| 90 (Ref) | 0 (Ref) |
| 80 and 110 | −3 |
| 39 and 125 | −6 |
[1] Angles are measured from a perpendicular axis; positive angles are up.
Table 8: Indoor strobe output (candela)
| Lens | Standard | D | C | B | A |
|---|---|---|---|---|---|
| Clear | UL 1971 | 102 | 123 | 147 | 161 |
Table 9: Outdoor strobe output (candela at −35°C)
| Lens | Standard | D | C | B | A | |
|---|---|---|---|---|---|---|
| Clear | UL 1638 | 41 | 50 | 60 | 65 |
Table 10: Outdoor strobe output (candela at −40°C)
| Lens | Standard | D | C | B | A |
|---|---|---|---|---|---|
| Clear | CAN/ULC-S526 | 11 | 14 | 17 | 18 |
Table 11: Horn-strobe operating current in RMS (A), continuous
| Setting | D | C | B | A |
|---|---|---|---|---|
| 16 to 33 VDC | 342 | 408 | 517 | 526 |
| 16 to 33 VFWR | 447 | 502 | 614 | 679 |
| 24 VDC | 240 | 271 | 327 | 365 |
| 24 VFWR | 390 | 400 | 486 | 540 |
Regulatory information
| Manufacturer |
Edwards, A Division of UTC Fire & Security
Americas Corporation, Inc. 8985 Town Center Parkway, Bradenton, FL 34202, USA |
|
Year of
manufacture |
The first two digits of the DATE MFG number
(located on the product identification label) are the year of manufacture. |
| UL/ULC rating |
Horn-Strobe: Regulated 24 DC and 24 FWR.
This device was tested to the regulated 24 DC/FWR operating voltage limits of 16 V and 33 V. Do not apply 80% and 110% of these values for system operation. |
| FCC compliance |
This device complies with part 15 of the FCC
Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. |
| ICES compliance |
This Class B digital apparatus complies with
Canadian ICES-003. |
|
Environmental
class |
Indoor and outdoor |
| Synchronization |
Meets UL 1971 and CAN/ULC-S525
requirements. Maximum allowed resistance between any two devices is 20 Ω. Refer to specifications for compatible synchronization sources, this strobe, and the control panel to determine allowed wire resistance. |
| Agency listings |
UL 1971, UL1638, UL 464, CAN/ULC-S525,
CAN/ULC -S526 |
Contact information
For contact information see www.utcfireandsecurity.com.
FR: Feuillet d'installation
Description
L'avertisseur sonore/stroboscope à haute intensité lumineuse pour usage extérieur Genesis WG4 est un appareil de notification pour la sécurité des personnes, conçu pour une utilisation en intérieur ou en extérieur et pour un montage au plafond ou sur un mur. Voir Table 1 pour une liste des modèles et Table 2 pour une liste des accessoires.
Pour les applications à montage en surface, monter le WG4 sur un boîtier électrique Model 449 à l'aide du joint livré avec l'appareil. Pour les applications à montage encastré où la surface de montage est alignée avec la surface du mur ou du plafond, utiliser le nécessaire de joint WG4GSKT.
Remarque : un boîtier électrique Model 449 est nécessaire pour les applications étanches. Pour toutes les autres applications, utiliser un boîtier électrique carré de 10,16 cm (4 po) en montage standard.
L'avertisseur sonore/stroboscope inclut des options de cavalier configurables sur le terrain qui permettent de régler le motif du stroboscope sur temporel ou continu et le volume de l'avertisseur sonore sur faible ou élevé. Il inclut également un commutateur configurable sur site qui permet de régler l'intensité lumineuse du stroboscope. Ce réglage est verrouillé en place et est visible une fois l'installation finale terminée.
Tableau 1 : Modèles
| Numéro | Description |
|---|---|
| WG4WF-HVMHC |
Avertisseur sonore/stroboscope à montage au
mur ou au plafond pour usage extérieur, blanc avec marquage FIRE, stroboscope à intensité lumineuse élevée, glace transparente |
| WG4WN-HVMHC |
Avertisseur sonore/stroboscope à montage au
mur ou au plafond pour usage extérieur, blanc sans marquage, stroboscope à intensité lumineuse élevée, glace transparente |
| WG4RF-HVMHC |
Avertisseur sonore/stroboscope à montage au
mur ou au plafond pour usage extérieur, rouge avec marquage FIRE, stroboscope à intensité lumineuse élevée, glace transparente |
| WG4RN-HVMHC |
Avertisseur sonore/stroboscope à montage au
mur ou au plafond pour usage extérieur, rouge sans marquage, stroboscope à intensité lumineuse élevée, glace transparente |
Tableau 2 : Accessoires
| Numéro | Description |
|---|---|
| WG4WTS [1] |
Embase à montage en surface pour usage extérieur,
blanche, pour avertisseur sonore Genesis WG4 ou avertisseur sonore/stroboscope |
| WG4RTS [1] |
Embase à montage en surface pour usage extérieur,
rouge, pour avertisseur sonore Genesis WG4 ou avertisseur sonore/stroboscope |
| Numéro | Description |
|---|---|
| WG4GSKT [2] | Joint de rechange pour appareil, montage encastré |
[1] L'embase d'encastrement est à usage extérieur lorsqu'elle est utilisée avec le boîtier électrique Model 449.
Pour synchroniser le fonctionnement des avertisseurs sonores/stroboscopes, il est nécessaire d'installer une source de synchronisation distincte. Voir Table 3. Lors de la connexion de l'avertisseur sonore/stroboscope à un panneau de commande homologué, vérifier l'opération de synchronisation sur la liste de compatibilité pour le panneau en question.
Tableau 3 : modèles de sources de synchronisation compatibles
| Description | Numéro | |
|---|---|---|
|
Module à sortie à sync.
automatique |
SIGA-CC1S
GSA-CC1S SIGA-CC2A |
SIGA-MCC1S
GSA-MCC1S SIGA-MCC2A |
|
Signal maître Genesis -
montage à distance |
ADTG1M-RM
EG1M-RM G1M-RM |
MG1M-RM
XLSG1M-RM ZG1M-RM |
|
Survolteur ou bloc
d'alimentation auxiliaire |
APS10*
APS6* BPS10* BPS6* EAPS10* EAPS6* |
EBPS10*
EBPS6* MIRBPS10* MIRBPS6* XLS-BPS10* XLS-BPS |
* Représente n'importe quel nombre de caractères supplémentaires
Installation
Installer ce dispositif conformément aux exigences applicables et en accord avec les autorités locales compétentes.
AVERTISSEMENT : risque d'électrocution. Pour éviter toute blessure ou tout décès par électrocution, coupez toutes les sources d'alimentation et laissez l'énergie emmagasinée se décharger avant d'installer ou de retirer un équipement.
Remarques
- La supervision électrique exige l'interruption du câblage à chaque borne. Ne pas enrouler les fils autour des bornes.
- L'avertisseur sonore/stroboscope à haute intensité lumineuse pour usage extérieur Genesis WG4 peut être monté horizontalement ou verticalement sur un mur ou un plafond; installer le boîtier électrique en conséquence. Voir Figure 1.
- Pour utiliser un boîtier électrique 449, mettre le joint livré avec le boîtier au rebut.
- Pour utiliser une embase d'encastrement ou une application à montage en surface, utiliser le joint livré avec l'unité WG4.
— ou —
Pour les applications à montage encastré sur une surface plate, utiliser le joint accessoire WG4GSKT.
[2] Non compatible avec les embases d'encastrement.
Pour installer l'avertisseur sonore/stroboscope :
- 1. Retirer le couvercle de l'avertisseur sonore/stroboscope après en avoir dévissé les six vis. Voir Figure 2, élément 1.
- 2. Positionner le joint approprié sur la platine arrière en vérifiant que la fente de guidage des câbles et les autres orifices s'alignent correctement. Retirer le revêtement de protection de la surface du joint et appliquer précautionneusement le joint sur le WG4, avec le côté adhésif orienté vers l'appareil. L'appuyer fermement contre la surface arrière de l'appareil pour le positionner correctement.
- 3. Mettre en place l'embase d'encastrement en option sur le boîtier électrique, si vous le souhaitez. Voir Figure 2, éléments 4, 5 et 6. Se reporter également à la section « Caractéristiques techniques » de la page 8 pour obtenir une liste des boîtiers compatibles.
- 4. Passer le câblage existant à travers les fentes de guidage des câbles sur le joint et sur la platine arrière. Voir Figure 2, élément 3 et Figure 3, élément 1.
- 5. Aligner l'appareil et l'embase d'encastrement (si applicable), puis fixer la platine arrière au boîtier électrique à l'aide des vis fournies. Vérifier l'assemblage pour s'assurer qu'il est solidement fixé.
- 6. Régler l'intensité lumineuse.
L'intensité lumineuse est réglée par défaut sur D. Pour sélectionner une intensité lumineuse différente, aligner l'indicateur S2 sur l'intensité souhaitée. Voir Figure 3, élément 6. Pour les intensités lumineuses nominales, voir Table 9 et Table 10.
7. Régler le motif du stroboscope.
Le motif du stroboscope est réglé par défaut sur continu. Pour utiliser le stroboscope temporel (mode privé, non homologué ULC), couper le cavalier JP4. Voir Figure 3, élément 4.
8. Régler le volume de l'avertisseur sonore.
Le réglage par défaut du volume de l'avertisseur sonore est élevé. Pour régler le volume de l'avertisseur sonore sur faible, couper le cavalier JP3. Voir Figure 3, élément 2.
9. Régler le motif de l'avertisseur sonore.
Le motif par défaut de l'avertisseur sonore est temporel. Pour utiliser un motif continu, couper le cavalier JP1. Voir Figure 3, élément 5.
- 10. Connecter les câbles existants du circuit de signal aux bornes appropriées. Notez que l'avertisseur sonore et le stroboscope sont alimentés par le même NAC. Les polarités doivent être respectées pour que le dispositif fonctionne correctement. Se reporter à la section « Câblage » de la page 7.
- 11. Retirer le couvercle de protection du stroboscope illustré à la Figure 3, élément 3. Ne pas toucher la glace du tube du stroboscope en dessous, car ceci peut raccourcir la durée de vie du tube de verre.
- 12. Mettre en place le couvercle sur la platine arrière et le fixer à l'aide des six vis.
- 13. Vérifier le bon fonctionnement du dispositif.
Figure 1 : positions de montage de l'avertisseur sonore/stroboscope
Figure 2 : vue éclatée de l'assemblage
- (1) Vis du couvercle (6X)
- (2) Couvercle avant
- (3) Platine arrière
- (4) Embase d'encastrement en option
- (5) Joint de l'unité WG4
- (6) Boîtier électrique
Figure 3 : emplacements des cavaliers, du commutateur et du couvercle de protection
- (1) Fente de guidage des câbles
- (2) Cavalier du volume de l'avertisseur sonore JP3
- (3) Couvercle de protection
- (4) Cavalier du motif du stroboscope JP4
- (5) Cavalier du motif de l'avertisseur sonore JP1
- (6) Commutateur de réglage de l'intensité lumineuse S2
Câblage
Voir Figure 4. Raccorder tous les fils conformément aux codes de l'électricité locaux et aux exigences locales pertinentes.
Attention : risque pour le dispositif. Pour éviter d'endommager le dispositif, vérifier que la tension de signal ne dépasse pas sa tension nominale.
Figure 4 : schéma du câblage
- (1) Entrée de l'avertisseur sonore/stroboscope
- (2) Entrée + de l'avertisseur sonore/stroboscope
- (3) Les marques indiquent la polarité du signal permettant d'activer le dispositif.
- (4) Sortie de l'avertisseur sonore/stroboscope
- (5) Sortie + de l'avertisseur sonore/stroboscope
- (6) Non utilisé
Figure 5 : intensité lumineuse minimale UL 1971 (% de l'intensité indiquée en fonction de l'angle)
- (1) Angle
- (2) Pourcentage de l'intensité lumineuse indiquée
Remarque : diagramme horizontal
Entretien
Ne pas changer le fini d'usine.
Effectuer une inspection et un test de fonctionnement deux fois par an ou tel que prescrit par l'autorité locale ayant juridiction.
Ce dispositif n'est pas réparable. S'il tombe en panne, communiquer avec le fournisseur pour son remplacement.
Caractéristiques techniques
|
Tension de fonctionnement
Avertisseur sonore/stroboscope |
Nominal 24 VCC, 24 Vfwr |
|---|---|
| Dimensions (l × H × P) | 142 × 216 × 36 mm (5,6 × 8,5 × 1,4 po) |
| Niveau de sortie sonore | Voir Table 4, Table 5, Table 6 et Table 7 |
|
Tonalité de l'avertisseur
sonore |
3,2 kHz |
|
Intensité de fonctionnement
du stroboscope |
Voir Table 11 |
| Intensité lumineuse |
Voir Table 8, Table 9, Table 10 et
Figure 5 |
| Calibre des fils | 12 à 18 AWG (0,75 à 2,50 mm²) |
|
Boîtier électrique
compatible |
|
| Extérieur | Model 449 |
| Intérieur |
Boîtier carré de 10,2 cm (4 po) et de
3,8 cm (1,5 po) de profondeur |
|
Environnement de
fonctionnement |
|
| Température | -40 à 66 °C (-40 à 151 °F) |
| Humidité relative | 0 à 95 % sans condensation |
Tableau 4 : niveau de sortie sonore (dBA), selon UL 464
| Réglage du volume | 16 V | 24 V | 33 V | |
|---|---|---|---|---|
| Continu élevé | 89,7 | 94,7 | 97,4 | |
| Continu faible | 85,4 | 89,5 | 92,5 | |
| Temporel élevé | 84,2 | 90,5 | 93,5 | |
| Temporel faible | 81,7 | 85,4 | 88,1 |
dBA = décibels, pondérés A.
UL 464 : niveau de sortie sonore mesuré dans une salle réverbérante à 3,05 m (10 pi.).
Tableau 5 : niveau sonore (dBA), selon CAN/ULC-S525
| Réglage du volume | 16 V | 24 V | 33 V | |
|---|---|---|---|---|
| Continu élevé | 94,0 | 99,6 | 102,9 | |
| Continu faible | 92,8 | 97,2 | 98,6 | |
| Temporel élevé | 96,5 | 100,5 | 104,2 | |
| Temporel faible | 90,3 | 94,2 | 97,0 |
dBA = décibels, pondérés A.
CAN/ULC-S525 : niveau de sortie sonore mesuré dans une salle anéchoïque à 3,05 m (10 pi.).
Tableau 6 : caractéristique directionnelle du son (motif horizontal), selon CAN/ULC-S525
| Angle (°) [1] | Niveau de sortie sonore (dBA) |
|---|---|
| 90 (réf.) | 0 (réf.) |
| 60 et 115 | −3 |
| 45 et 132 | −6 |
[1] Les angles sont mesurés à partir d'un axe perpendiculaire; angles positifs vers la droite
Tableau 7 : caractéristique directionnelle du son (motif vertical), selon CAN/ULC-S525
| Angle (°) [1] | Niveau de sortie sonore (dBA) |
|---|---|
| 90 (réf.) | 0 (réf.) |
| 80 et 110 | −3 |
| 39 et 125 | −6 |
[1] Les angles sont mesurés à partir d'un axe perpendiculaire; angles positifs vers le haut.
Tableau 8 : intensité lumineuse du stroboscope en intérieur (en candélas)
| Glace | Standard | D | C | B | A | |
|---|---|---|---|---|---|---|
| Transparente | UL 1971 | 102 | 123 | 147 | 161 |
Tableau 9 : intensité lumineuse du stroboscope en extérieur (en candélas à -35 °C)
| Glace | Standard | D | C | B | A | |
|---|---|---|---|---|---|---|
| Transparente | UL 1638 | 41 | 50 | 60 | 65 |
Tableau 10 : intensité lumineuse du stroboscope en extérieur (en candélas à -40 °C)
| Glace | Standard | D | C | B | A | |
|---|---|---|---|---|---|---|
| Transparente | CAN/ULC-S526 | 11 | 14 | 17 | 18 |
Tableau 11 : intensité de fonctionnement de l'avertisseur sonore/stroboscope en valeurs efficaces (A), continue
| Réglage | D | C | B | A |
|---|---|---|---|---|
| 16 à 33 VCC | 342 | 408 | 517 | 526 |
| 16 à 33 Vfwr | 447 | 502 | 614 | 679 |
| 24 VCC | 240 | 271 | 327 | 365 |
| 24 Vfwr | 390 | 400 | 486 | 540 |
Information réglementaire
| Fabricant |
Edwards, A Division of UTC Fire & Security
Americas Corporation, Inc. 8985 Town Center Parkway, Bradenton, FL 34202, USA |
|
Année de
fabrication |
Les deux premiers caractères du numéro DATE
MFG (situé sur l'étiquette d'identification du produit) correspondent à l'année de fabrication. |
|
Classement
UL/ULC |
Avertisseur sonore/stroboscope : 24 VCC régulée
et 24 Vfwr Ce dispositif a été testé en regard des limites 16 V et 33 V de la tension de fonctionnement 24 VCC/Vfwr. Ne pas appliquer 80 % et 110 % de ces valeurs pour le fonctionnement du système. |
|
Conformité à la
norme FCC |
Ce dispositif est conforme à la partie 15 des
règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d'interférences nuisibles et (2) il doit accepter toutes les interférences reçues, y compris celles qui sont susceptibles d'entraîner un fonctionnement indésirable. |
|---|---|
| Conformité ICES |
Cet appareil numérique de classe B est conforme
à la norme canadienne ICES-003. |
| Classe de service | Intérieur et extérieur |
| Synchronisation |
Répond aux exigences UL 1971 et CAN/ULC
S525. La résistance maximale autorisée entre deux dispositifs est 20 Ω. Se reporter aux caractéristiques techniques pour les sources de synchronisation compatibles, ce stroboscope et le panneau de commande pour déterminer la résistance de câble autorisée. |
|
Organismes
d'accréditation |
UL 1971, UL1638, UL 464, CAN/ULC-S525,
CAN/ULC ‑S526 |
Coordonnées
Pour obtenir nos coordonnées, consulter le site Web www.utcfireandsecurity.com.
