Catalog Series 1504 and 1505 Flush Wall Mount Electromagnetic Door Holders Installation Sheet
EN: Installation Sheet
Description
The 1504 and 1505 Series are flush wall mount door holders for use with single doors. All are UL and ULC Listed and FM approved.
Installation
Install and wire in accordance with applicable codes, standards, such as NFPA publications 70 ( National Electrical Code ), 72 ( National Fire Alarm Code ), and 80 ( Standard for Fire Doors and Fire Windows ), and/or other regulations applicable to the country and locality of installation and in accordance with authorities having jurisdiction.
To install the device:
-
1. Using Figure 1 and Table 1, locate the intersection of Dimension X and Dimension Y. Dimension Z is shown at the intersection in the gray area.
- Note: If dimension X or Y is not shown on the chart, extrapolate Dimension Z. (i.e., if X=7, and Y=30, Z = (27 5/8 - ((27 5/8 - 27 1/4)/2) => Z = 27 9/16 in.
-
2. Mount a single gang outlet box (not supplied) vertically on the horizontal center line and 5 in. from the top of the door.
- Note: The outlet box must be able to withstand a maximum holding force of 50 pounds.
- If X and Y intersect in the blank area in Table 2, do not install the box. The contact plate and electromagnet cannot be aligned with these dimensions.

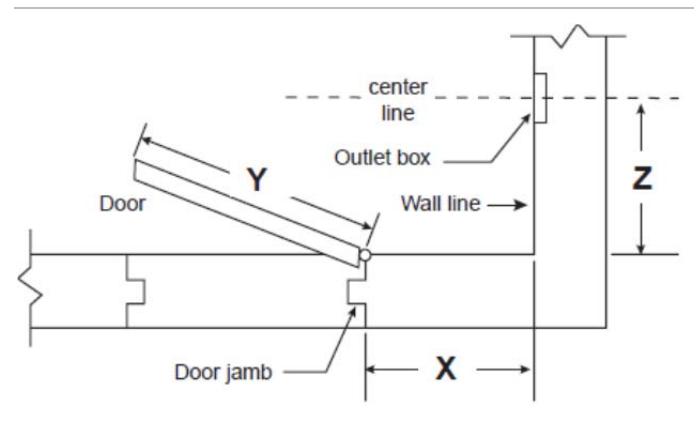

Figure 1: Locating the door holder
Electromagnet assembly mounting
Note: The combined projection of the 1504 series door holder is 3-7/ 16 in. and the combined projection of the 1505 series door holder is 2-7/ 16 in.
To install the device:
-
1. Install the mounting brackets (2 pieces) in the outlet box with the field wiring below the bracket (Figure 3).
- WARNING: To prevent electrical shock, ensure power is disconnected.
- 2. Pull field wiring through conduit.
- 3. Establish earth-ground continuity in accordance with applicable codes, standards and authorities having jurisdiction.
-
4. Refer to Figure 2 and connect as instructed below:
- a. 120 VAC operation. Connect power field wiring to terminals marked "120V AC" and "COM."
- b. 24 VAC/DC operation. Connect power field wiring to terminals marked "24V AC/DC" and "COM."
- 5. Secure the electromagnet assembly to the cover bracket with the two #10- 32 × 7/8 in. screws provided (Figure 3).

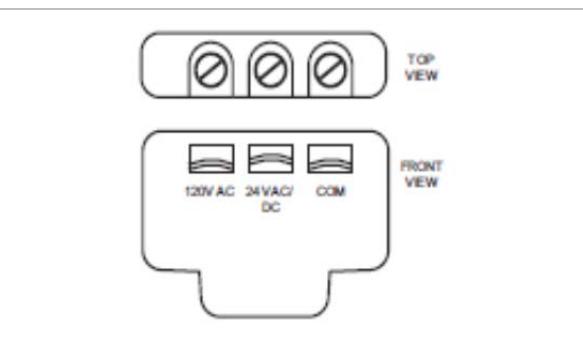

Figure 2: Terminal block

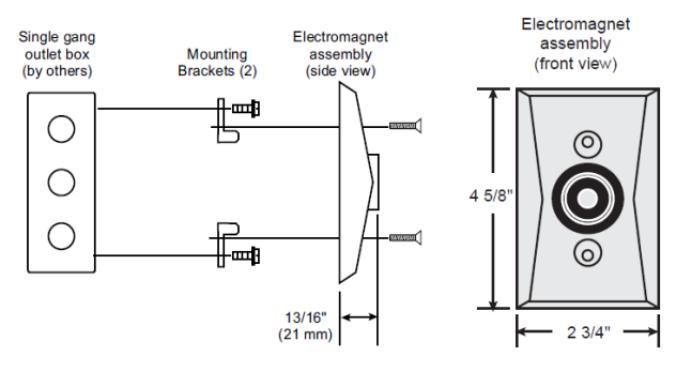

Figure 3: Mounting the electromagnet assembly
Armature assembly mounting
Note: Armature assembly must be mounted vertically (Figure 4) to obtain correct alignment with the electromagnet.
To install the device:
- 1. Using a 5/32 in. Allen wrench, turn the contact plate adjusting screw (Figures 5 and 6) counterclockwise to loosen the contact plate.

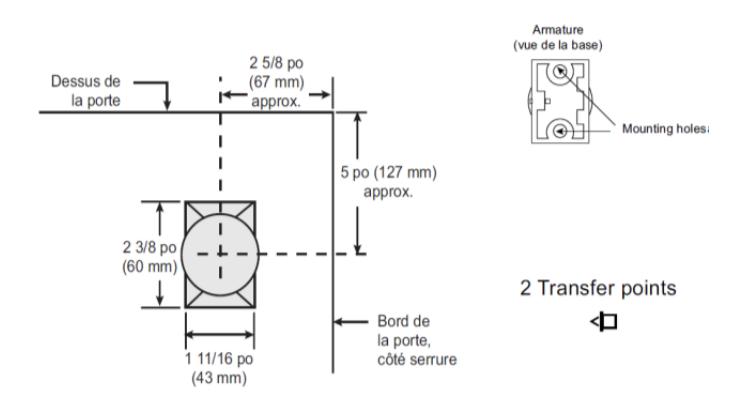

- 2. Place the transfer marking points in the armature mounting holes (Figure 4).

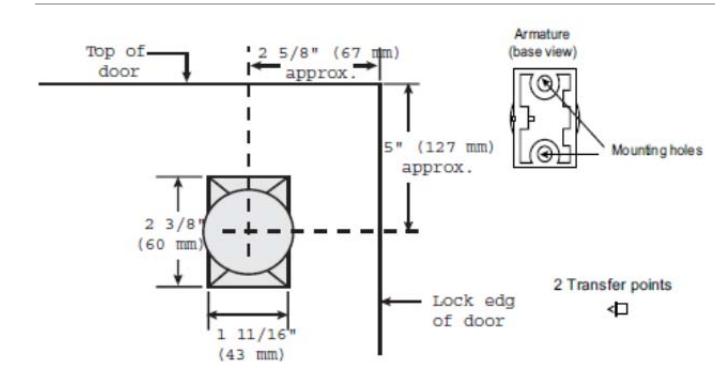

- 3. To locate the two mounting holes in the door, hold the contact plate centered against the magnet, open the door and press against the transfer marking points on the armature base.
-
4. Mount the armature assembly using one of the following methods:
- a. Thru-bolt mounting (Figure 5). Center punch the two holes (at the points marked in step 3) and drill 5/16 in. diameter through the door. Distance between the center points should equal 1 3/4 in.
Note: Thru-bolt mounting is recommended for standard 1 3/4 in. hollow metal, hollow core or composite type wood doors.
Secure the armature assembly, with the contact plate adjust screw facing down, to the door as shown in Figure 5 using (2) #1/4-20 × 2 in. screws (supplied).
Note: For 2 in. doors, use two 1/4-20 × 2 1/4 in. bolts.
b. Surface concealed mounting (Figure 6). Measure two points for 1/8 in. holes drilled 1/2 in. on center equidistant from each marked point. Center punch the holes and drill 1/8 in. diameter × 1 1/4 in. deep. Install the concealed mounting plate using the two #10 × 1-1/2 in. screws provided.
Note: Surface concealed mounting is not recommended for hollow metal, hollow core, or composite type wood doors.
Align the holes for the concealed mounting plate in the armature base with the pins on the concealed mounting plate. Secure the armature assembly with the contact plate adjust screw facing down to the door by tightening the set screw.
- 5. Align the contact plate against the electromagnet. The contact plate must be centered and lie flat against the magnet to ensure sufficient holding force. Tighten the contact plate adjusting screw until the plate is firm but not set. Do not over tighten the contact plate.
- 6. Recheck alignment and adjust if necessary.
- 7. Adjust the door closer to exert 3 pounds of force when the door is open and armature and magnet are in contact.
- 8. Energize the electromagnet and check operation.
Note: The unit will not operate without electrical power.
Figure 4: Mounting the armature assembly

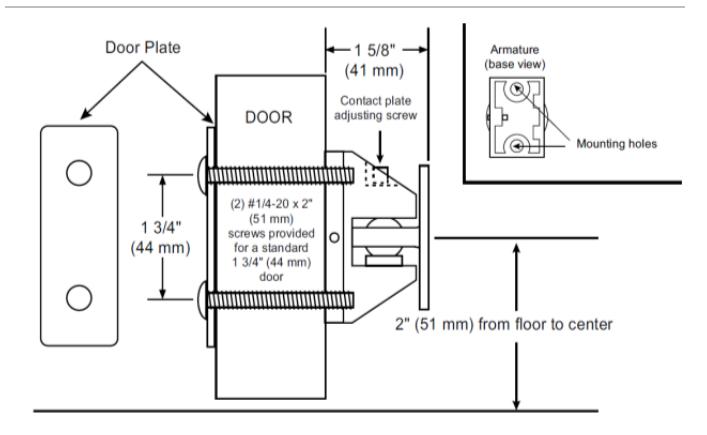

Figure 5: Thru-bolt mounting (Cat. Series 1505 shown)

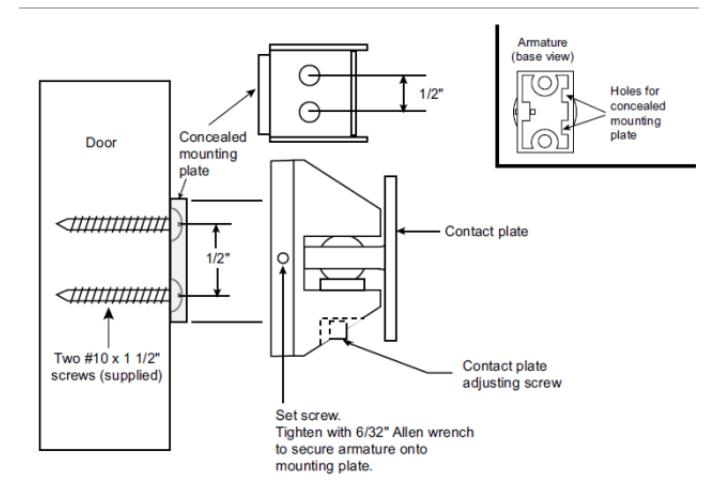

Figure 6: Surface concealed mounting (Cat. Series 1504 shown)
Table 1: Specifications
| Cat. no. | Volts | Amps | |
|---|---|---|---|
| 1504-AQN5 | 24 VAC 60 Hz | 0.015 | |
| 24 VDC | 0.015 | ||
| 120 VAC 60 Hz | 0.015 | ||
| 1505-AQN5 | 24 VAC 60 Hz | 0.015 | |
| 24 VDC | 0.015 | ||
| 120 VAC 60 Hz | 0.015 |
Table 2: Dimension chart (in inches (mm))
| Y = Dimension of door width | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | ||
| 2 | 26 (660) | 28 (711) | 29 7/8 (759) | 32 (813) | 34 (864) | 36 (914) | 38 (965) | 40 (1016) | 42 (1067) | 43 7/8 (1114) | 45 5/8 (1159) | |
| 4 | 26 (660) | 28 (711) | 29 7/8 (759) | 32 (813) | 34 (864) | 36 (914) | 38 (965) | 40 (1016) | 42 (1067) | 43 7/8 (1114) | 45 5/8 (1159) | |
| 6 | 25 5/8 (651) | 27 5/8 (702) | 29 5/8 (752) | 31 3/4 (806) | 33 3/4 (857) | 35 3/4 (908) | 37 3/4 (959) | 39 3/4 (1010) | 41 3/4 (1060) | 43 5/8 (1108) | 45 3/8 (1153) | |
| 8 | 25 1/4 (641) | 27 1/4 (692) | 29 1/4 (743) | 31 3/8 (797) | 33 1/2 (851) | 35 1/2 (902) | 37 3/8 (949) | 39 1/2 (1003) | 41 1/2 (1054) | 43 3/8 (1102) | 45 1/4 (1149) | |
| 10 | 24 5/8 (625) | 26 3/4 (679) | 28 3/4 (730) | 30 7/8 (784) | 33 (838) | 35 (889) | 37 (940) | 39 1/8 (994) | 41 1/8 (1045) | 43 (1092) | 44 7/8 (1140) | |
| X = Dimension of door jamb to wall | 12 | 23 3/4 (603) | 25 7/8 (657) | 28 (711) | 30 1/8 (765) | 32 1/4 (819) | 34 3/8 (873) | 36 3/8 (924) | 38 1/2 (978) | 40 5/8 (1032) | 42 1/2 (1080) | 44 3/8 (1127) |
| 14 | 23 3/4 (603) | 25 (635) | 27 1/4 (692) | 29 3/8 (746) | 31 1/2 (800) | 33 3/4 (857) | 35 7/8 (911) | 38 (965) | 40 (1016) | 42 (1067) | 43 7/8 (1114) | |
| 16 | 21 3/4 (552) | 24 (610) | 26 1/4 (667) | 28 1/2 (724) | 30 3/4 (781) | 33 (838) | 35 1/8 (892) | 37 1/4 (946) | 39 3/8 (1000) | 41 3/8 (1051) | 43 3/8 (1102) | |
| 18 | 20 (508) | 22 1/2 (572) | 25 (635) | 27 3/8 (695) | 29 3/4 (756) | 32 (813) | 34 1/4 (870) | 36 1/2 (927) | 38 5/8 (981) | 40 5/8 (1032) | 42 1/2 (1080) | |
| 20 | 18 1/4 (463) | 21 (533) | 23 1/2 (597) | 26 (660) | 28 1/2 (724) | 30 7/8 (784) | 33 1/8 (841) | 35 3/8 (899) | 37 5/8 (956) | 39 5/8 (1006) | 41 5/8 (1057) | |
| 22 | 18 3/4 (476) | 21 5/8 (549) | 24 3/8 (619) | 27 (686) | 29 3/8 (746) | 31 3/4 (806) | 34 1/8 (867) | 36 1/2 (927) | 38 5/8 (981) | 40 3/4 (1035) | ||
| 24 | 22 1/2 (572) | 25 1/2 (648) | 28 1/8 (714) | 30 5/8 (778) | 33 1/8 (841) | 35 5/8 (905) | 37 7/8 (962) | 40 (1016) | ||||
| 26 | Do not install outlet box if | 26 1/4 (667) | 29 (737) | 31 5/8 (803) | 34 1/4 (870) | 36 1/2 (927) | 38 5/8 (981) | |||||
| 28 | Dimensions X and Y intersect in this blank area. | 29 3/4 (756) | 32 1/2 (826) | 34 7/8 (886) | 37 1/8 (943) | |||||||
| 30 | The armature and electromagnet cannot be aligned. | 27 3/4 (705) | 30 5/8 (778) | 33 (838) | 35 3/8 (899) | |||||||
| 32 | 31 3/8 (797) | 33 7/8 (860) | ||||||||||
2 / 4 P/N 3100537 • REV 04 • REB 07FEB13
FR: Fiche D'Installation
Description
Les appareils des séries 1504 et 1505 sont des dispositifs à montage mural encastrés, conçus pour retenir une seule porte. Tous les modèles sont homologués UL et ULC et approuvés FM.
Installation
Posez et raccordez le câblage conformément à tous les codes et normes applicables, p. ex. publications NFPA 70 ( National Electrical Code ), 72 ( National Fire Alarm Code ) et 80 ( Standard for Fire Doors and Fire Windows ) et/ou tout autre règlement applicable dans le pays et la localité où a lieu l'installation, ainsi qu'aux exigences des autorités compétentes.
Pour monter l'appareil:
1. À partir le la Figure 1, repérez l'intersection des dimensions X et Y dans le tableau 2. La dimension Z correspond à la valeur indiquée à cette intersection dans la partie grisée.
Remarque: Si la dimension X ou Y ne figure pas dans le tableau, déterminez la dimension Z par extrapolation (p. ex., si X = 7 et Y = 30, Z = (27 5/8 - ((27 5/8 - 27 1/4)/2)) =>Z = 27 9/16 po.
2. Fixez une boîte de sortie de format simple (non fournie) verticalement sur l'axe central horizontal et à 5 po du haut de la porte.
Remarque: La boîte de sortie doit pouvoir résister à une force maximale de retenue de 50 livres.
Si l'intersection de X et Y est dans la partie blanche du tableau 2, N'installez PAS la boîte de sortie. Il est impossible d'aligner la plaque de contact et l'électroaimant avec ces dimensions.

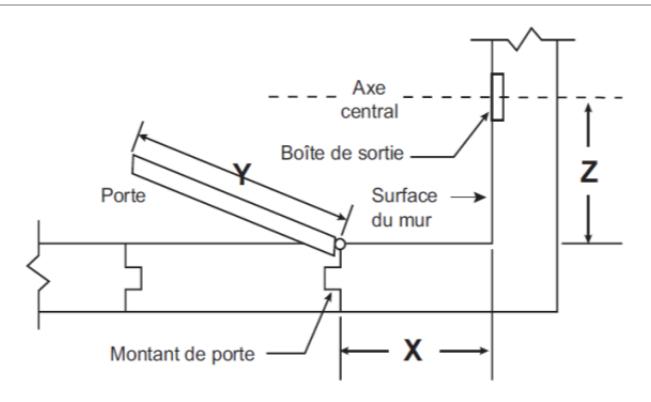

Figure 1: Emplacement du dispositif de retenue
Montage de l'électroaimant
Remarque: Une fois installé, le dispositif de retenue de porte de la série 1504 dépasse de la surface du mur de 3-7/16 po (87 mm); pour la série 1505, cette épaisseur est de 2-7/16 po (62 mm).
Pour monter l'appareil:
1. Installer les supports de montage (2 pièces) dans la boîte de sortie, avec le câblage externe sous le support (Fig. 3).
MISE EN GARDE: Pour éviter les chocs électriques, vérifiez que l'électricité est coupée.
- 2. Tirez les fils du circuit dans le conduit.
- 3. Établissez la continuité des masses (terre) conformément aux codes, normes et exigences pertinentes de l'autorité compétente.
-
4. Effectuez les raccordements comme suit en vous référant à la Figure 2:
- a. Modèles 120 V c.a. Branchez les fils du circuit externe aux bornes marquées «120V AC» et «COM».
- b. Modèles 24 V c.a./c.c. Branchez les fils du circuit externe aux bornes marquées «24V AC/DC» et «COM».
- 5. Fixez l'électroaimant au support-couvercle au moyen des 2 vis no 10-32 × 7/8 po fournies (voir Fig. 3).

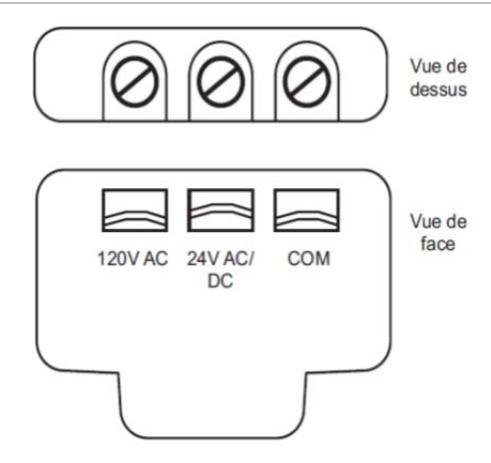

Figure 2: Bornier

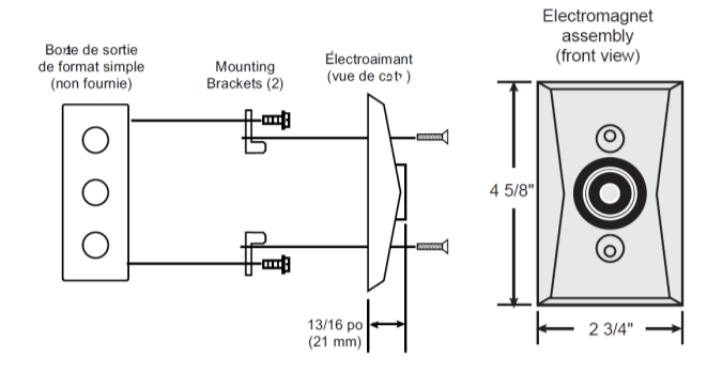

Figure 3: Montage de l'électroaimant
Montage de l'armature
Remarque: L'armature doit être montée verticalement (Fig. 4) pour être bien alignée avec l'électroaimant.
Pour monter l'appareil:
- 1. Au moyen d'une clé hexagonale de 5/32 po, tournez vers la gauche la vis de réglage de la plaque de contact pour desserrer celle-ci. (Fig. 5 et 6).
- 2. Placez les points de transfert dans les trous de fixation de l'armature (Fig. 4).
- 3. Pour marquer l'emplacement des deux trous de fixation dans la porte, maintenez la plaque de contact centrée contre l'aimant, ouvrez la porte et appuyez contre les points de marquage de transfert sur la base de l'armature.
-
4. Fixez l'armature en utilisant l'une ou l'autre des méthodes suivantes:
- a. Fixation par boulons traversants (Fig. 5). Marquez au pointeau le centre des deux trous (aux endroits marqués à l'étape 3) et percez un trou de 5/16 po de diamètre au travers de la porte. La distance entre les deux centres devrait être de 1 3/4 po.
Remarque: La fixation par boulons traversants est recommandée pour les portes standard de 1 3/4 po de type métalliques creuses, en bois à âme creuse ou composites.
La vis de réglage de la plaque de contact étant dirigée vers le bas, fixez l'armature sur la porte comme illustrée sur la Fig. 5 au moyen de deux vis no 1/4-20 × 2 po (fournies).
Remarque: Pour les portes de 2 po, utilisez 2 boulons de 1/4-20 × 2 1/4 po.
b. Montage avec plaque dissimulée (Fig. 6). Marquez deux points, pour des trous de 1/8 po, à une distance de 1/2 po l'un de l'autre et centrés par rapport aux points marqués à l'étape 3. Marquez ces nouveaux points au pointeau et percez dans chacun un trou de 1/8 po de diamètre sur 1 1/4 po (32 mm) de profondeur. Fixez la plaque dissimulée au moyen des deux vis no 10 × 1 1/2 po fournies.
Remarque: La fixation avec plaque dissimulée n'est pas recommandée pour les portes métalliques creuses ni pour les portes en bois à âme creuse ou composites.
Alignez les trous pour la plaque dissimulée dans la base de l'armature avec les tiges de la plaque de montage. La vis de réglage de la plaque de contact étant vers le bas, fixez l'armature à la porte en serrant la vis de blocage.
5. Alignez la plaque de contact contre l'électroaimant. La plaque de contact doit être centrée et doit bien prendre appui contre l'aimant pour obtenir une
force de retenue suffisante. Serrez la vis de réglage de la plaque de contact jusqu'à ce que celle-ci soit bien maintenue, mais sans forcer. Ne serrez pas trop fort.
- 6. Vérifiez que l'alignement est toujours correct et ajustez au besoin.
- 7. Ajustez le ferme-porte pour qu'une force de 3 livres soit exercée lorsque la porte est ouverte et que l'armature et l'aimant sont en contact.
- 8. Vérifiez le fonctionnement du dispositif de retenue.
Remarque: Le dispositif ne peut pas fonctionner sans électricité.
Tableau 1: Dimensions (en pouces (mm))
| Y = largeur de la porte | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | ||
| 2 | 26 (660) | 28 (711) | 29 7/8 (759) | 32 (813) | 34 (864) | 36 (914) | 38 (965) | 40 (1016) | 42 (1067) | 43 7/8 (1114) | 45 5/8 (1159) | |
| 4 | 26 (660) | 28 (711) | 29 7/8 (759) | 32 (813) | 34 (864) | 36 (914) | 38 (965) | 40 (1016) | 42 (1067) | 43 7/8 (1114) | 45 5/8 (1159) | |
| 6 | 25 5/8 (651) | 27 5/8 (702) | 29 5/8 (752) | 31 3/4 (806) | 33 3/4 (857) | 35 3/4 (908) | 37 3/4 (959) | 39 3/4 (1010) | 41 3/4 (1060) | 43 5/8 (1108) | 45 3/8 (1153) | |
| 8 | 25 1/4 (641) | 27 1/4 (692) | 29 1/4 (743) | 31 3/8 (797) | 33 1/2 (851) | 35 1/2 (902) | 37 3/8 (949) | 39 1/2 (1003) | 41 1/2 (1054) | 43 3/8 (1102) | 45 1/4 (1149) | |
| 10 | 24 5/8 (625) | 26 3/4 (679) | 28 3/4 (730) | 30 7/8 (784) | 33 (838) | 35 (889) | 37 (940) | 39 1/8 (994) | 41 1/8 (1045) | 43 (1092) | 44 7/8 (1140) | |
| 12 | 23 3/4 (603) | 25 7/8 (657) | 28 (711) | 30 1/8 (765) | 32 1/4 (819) | 34 3/8 (873) | 36 3/8 (924) | 38 1/2 (978) | 40 5/8 (1032) | 42 1/2 (1080) | 44 3/8 (1127) | |
| 14 | 23 3/4 (603) | 25 (635) | 27 1/4 (692) | 29 3/8 (746) | 31 1/2 (800) | 33 3/4 (857) | 35 7/8 (911) | 38 (965) | 40 (1016) | 42 (1067) | 43 7/8 (1114) | |
| 16 | 21 3/4 (552) | 24 (610) | 26 1/4 (667) | 28 1/2 (724) | 30 3/4 (781) | 33 (838) | 35 1/8 (892) | 37 1/4 (946) | 39 3/8 (1000) | 41 3/8 (1051) | 43 3/8 (1102) | |
| 18 | 20 (508) | 22 1/2 (572) | 25 (635) | 27 3/8 (695) | 29 3/4 (756) | 32 (813) | 34 1/4 (870) | 36 1/2 (927) | 38 5/8 (981) | 40 5/8 (1032) | 42 1/2 (1080) | |
| 20 | 18 1/4 (463) | 21 (533) | 23 1/2 (597) | 26 (660) | 28 1/2 (724) | 30 7/8 (784) | 33 1/8 (841) | 35 3/8 (899) | 37 5/8 (956) | 39 5/8 (1006) | 41 5/8 (1057) | |
| 22 | 18 3/4 (476) | 21 5/8 (549) | 24 3/8 (619) | 27 (686) | 29 3/8 (746) | 31 3/4 (806) | 34 1/8 (867) | 36 1/2 (927) | 38 5/8 (981) | 40 3/4 (1035) | ||
| X = distance entre le montant de porte et le mur | 24 | 22 1/2 (572) | 25 1/2 (648) | 28 1/8 (714) | 30 5/8 (778) | 33 1/8 (841) | 35 5/8 (905) | 37 7/8 (962) | 40 (1016) | |||
| 26 |
Ne pas installer la boîte de sortie si l'intersection
26 1/4 (667) |
29 (737) | 31 5/8 (803) | 34 1/4 (870) | 36 1/2 (927) | 38 5/8 (981) | ||||||
| 28 | des dimensions x et y se trouve dans cette section blanche. | 29 3/4 (756) | 32 1/2 (826) | 34 7/8 (886) | 37 1/8 (943) | |||||||
| 30 |
Il serait impossible d'aligner l'armature et l'électroaimant.
27 3/4 (705) 30 5/8 (778) |
33 (838) | 35 3/8 (899) | |||||||||
| 32 | 31 3/8 (797) | 33 7/8 (860) | ||||||||||
Figure 4: Montage de l'électroaimant

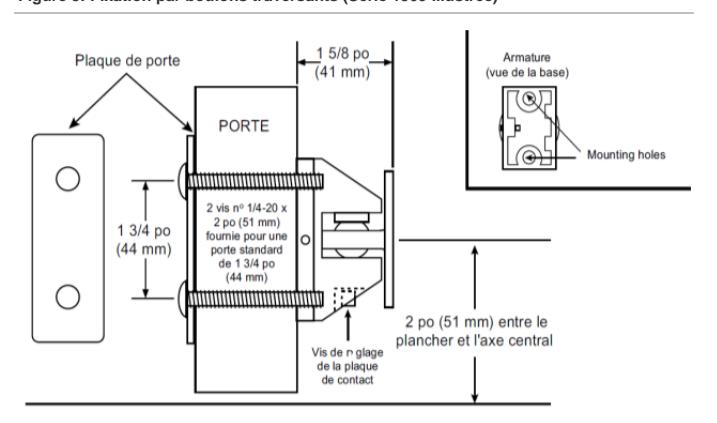

Figure 5: Fixation par boulons traversants (Série 1505 illustrée)

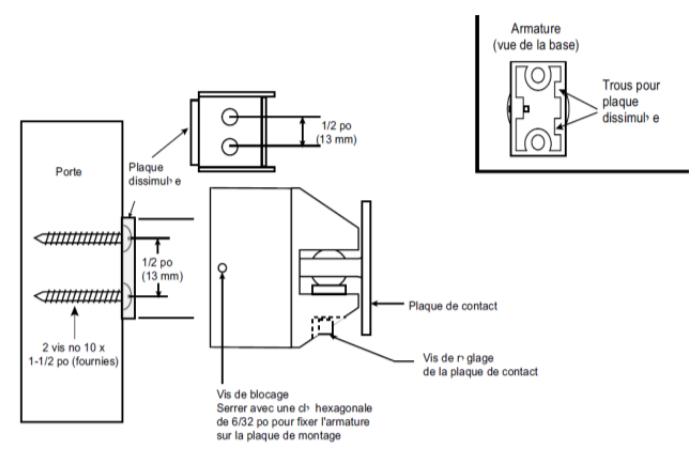

Figure 6: Fixation avec plaque dissimulée (Série 1504 illustrée)
Tableau 2: Caractéristiques électriques
| N° de cat. | Volts | Ampères | |
|---|---|---|---|
| 1504-AQN5 | 24 VAC 60 Hz | 0.015 | |
| 24 VDC | 0.015 | ||
| 120 VAC 60 Hz | 0.015 | ||
| 1505-AQN5 | 24 VAC 60 Hz | 0.015 | |
| 24 VDC | 0.015 | ||
| 120 VAC 60 Hz | 0.015 |
